Обзор радиатора BaseTech Heatsink для SSD M.2 2280: красное или чёрное
Твердотельные NVMe-накопители в разы быстрее своих SATA-собратьев в формате M.2 и компактнее моделей в 2.5” форм-факторе. Но за высокое быстродействие и миниатюрность приходится платить, и не только денежными знаками. Я имею в виду сильный нагрев при работе, которым «славятся» скоростные SSD NVMe.
В данной ситуации поможет самое простое решение — установить на накопитель радиатор. Некоторые производители так и поступают — комплектуют радиаторами свои топовые продукты. А что делать, если охладителя в комплекте с вашим новеньким SSD нет? Правильно, приобрести и установить его самостоятельно.
В этом обзоре я проверю радиатор BaseTech Heatsink для NVMe-накопителей. Протестирую насколько просто и надёжно он крепится и как справляется с охлаждением SSD.
Содержание
SSD под нагрузкой, без радиатора
SSD под нагрузкой, с радиатором
Конструкция

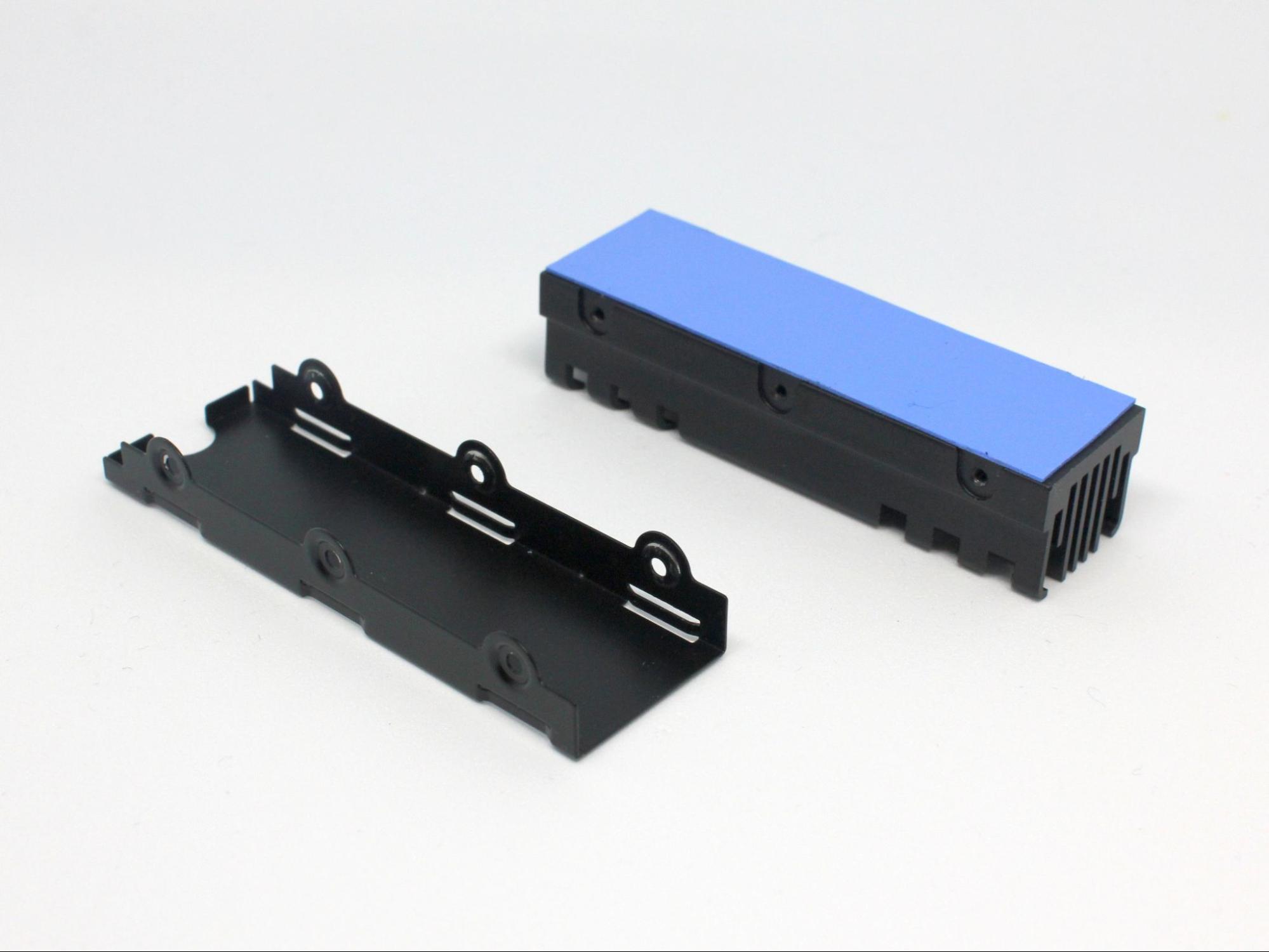

Радиатор выполнен из алюминия, и он достаточно массивный — около 40 грамм. Конструктивно состоит из двух частей: бэкплейта и самого радиатора (буду называть эту часть рассеивателем). Собирается конструкция с помощью шести винтов, по три с двух сторон. Винты надёжнее защёлок — увесистый радиатор даже теоретически не сможет отстыковаться от SSD, спикировать на видеокарту и нанести ей ущерб.

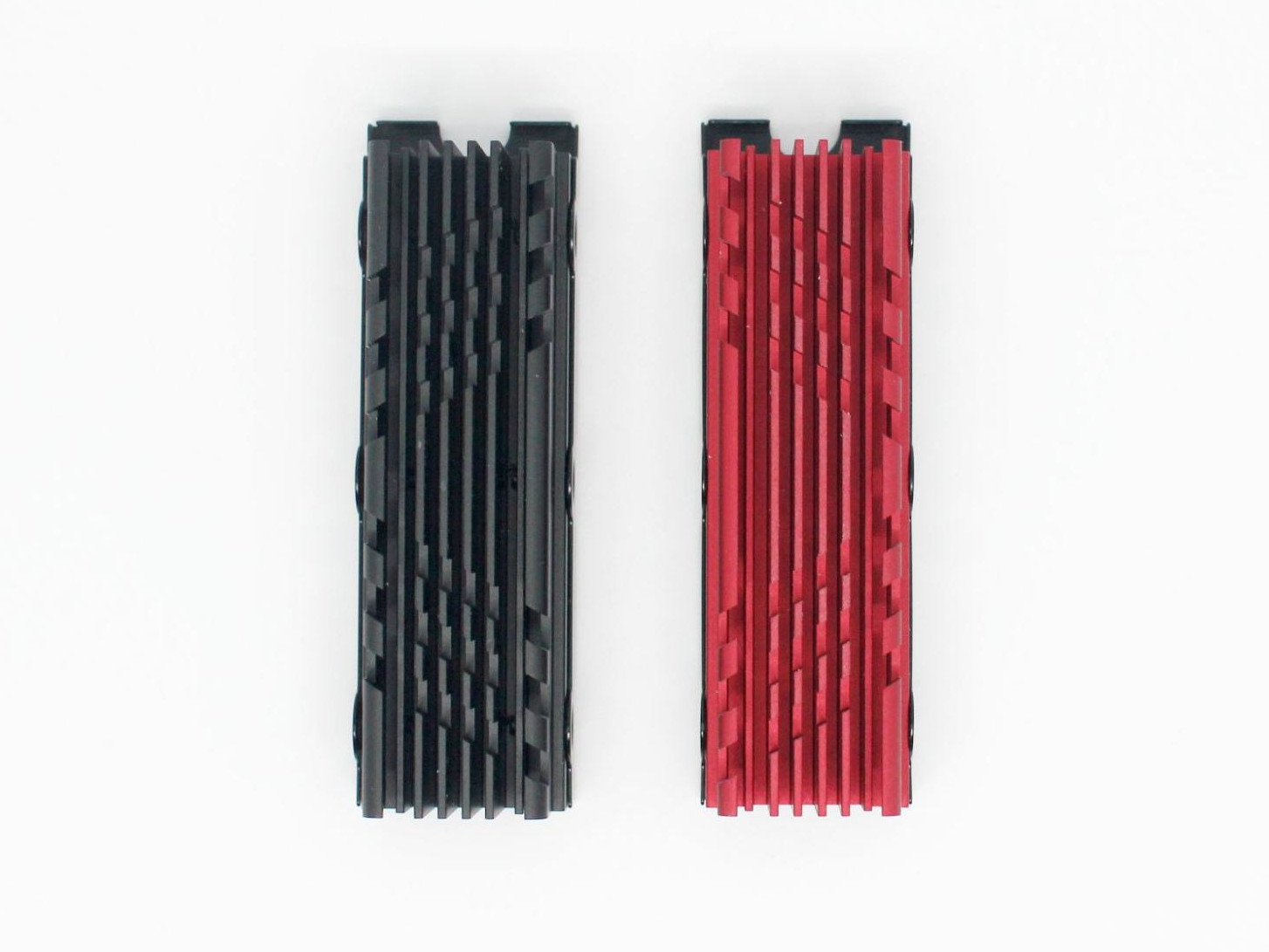

Красное или чёрное?
- Габариты рассеивателя: 70×22×16 мм
- Габариты радиатора в сборе: 75×20×23 мм
- Толщина ламелей: 1 мм
- Расстояние между ламелями: 2 мм
Установка
Монтаж накопителя на радиатор не вызвал каких-либо затруднений. Из инструментов понадобилась только крестовая отвёртка.
 |
1. Откручиваем 6 винтов и отделяем бэкплейт от радиатора. |
 |

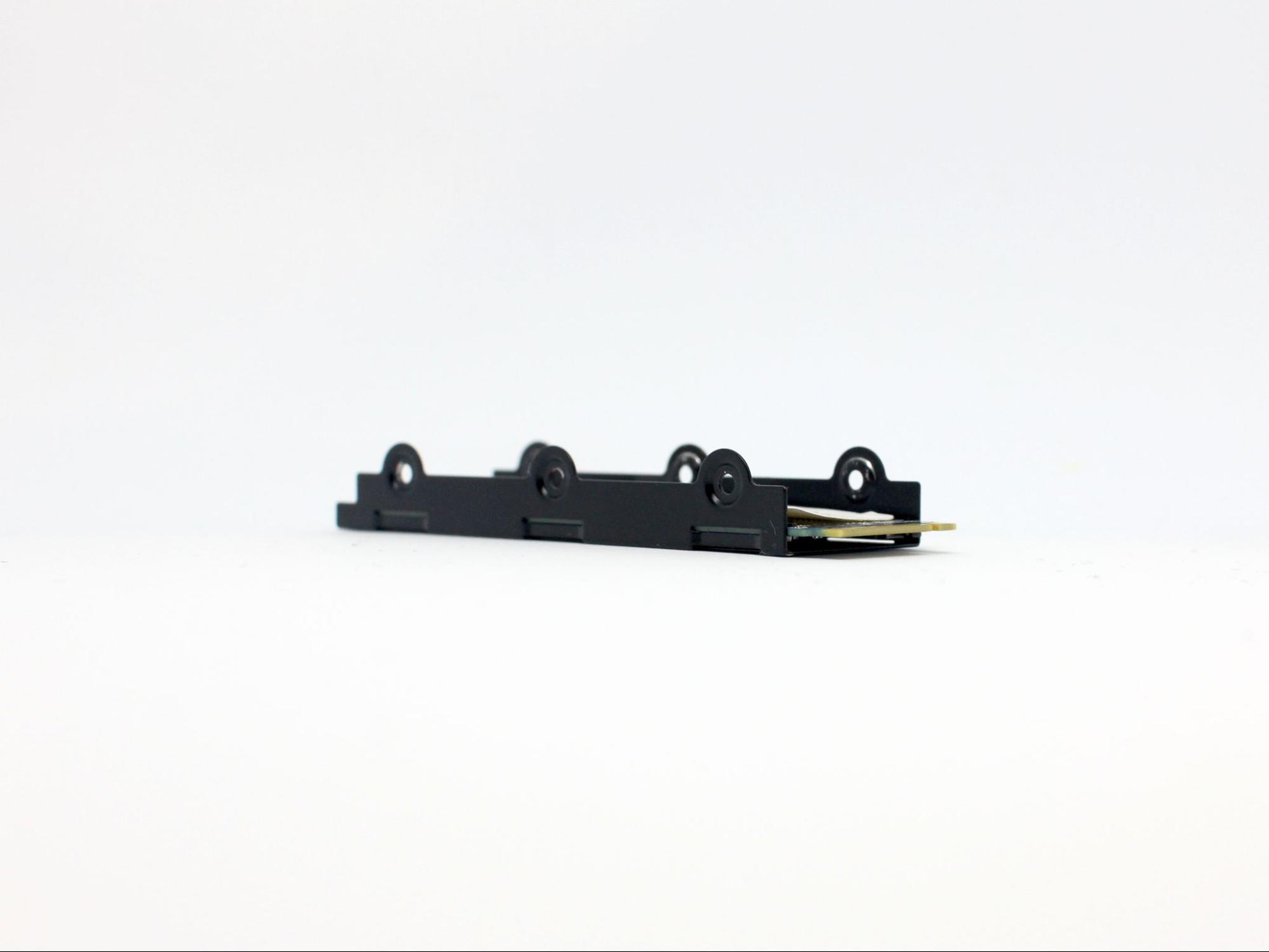

2. Вставляем накопитель в бэкплейт. Плата накопителя должна лежать на выступах в бэкплейте. Обратите внимание — на обеих частях выемки под винт для крепления должны совпадать.
Ошибиться в сборке не получится, так как в этом случае контакты SSD будут скрыты бэкплейтом и установить накопитель в разъём M.2 будет невозможно.
|
 |
3. Снимаем с одной стороны термопрокладки защитную плёнку и прижимаем прокладку к рассеивателю. Затем снимаем вторую плёнку и водружаем весь «бутерброд» на SSD. |
 |

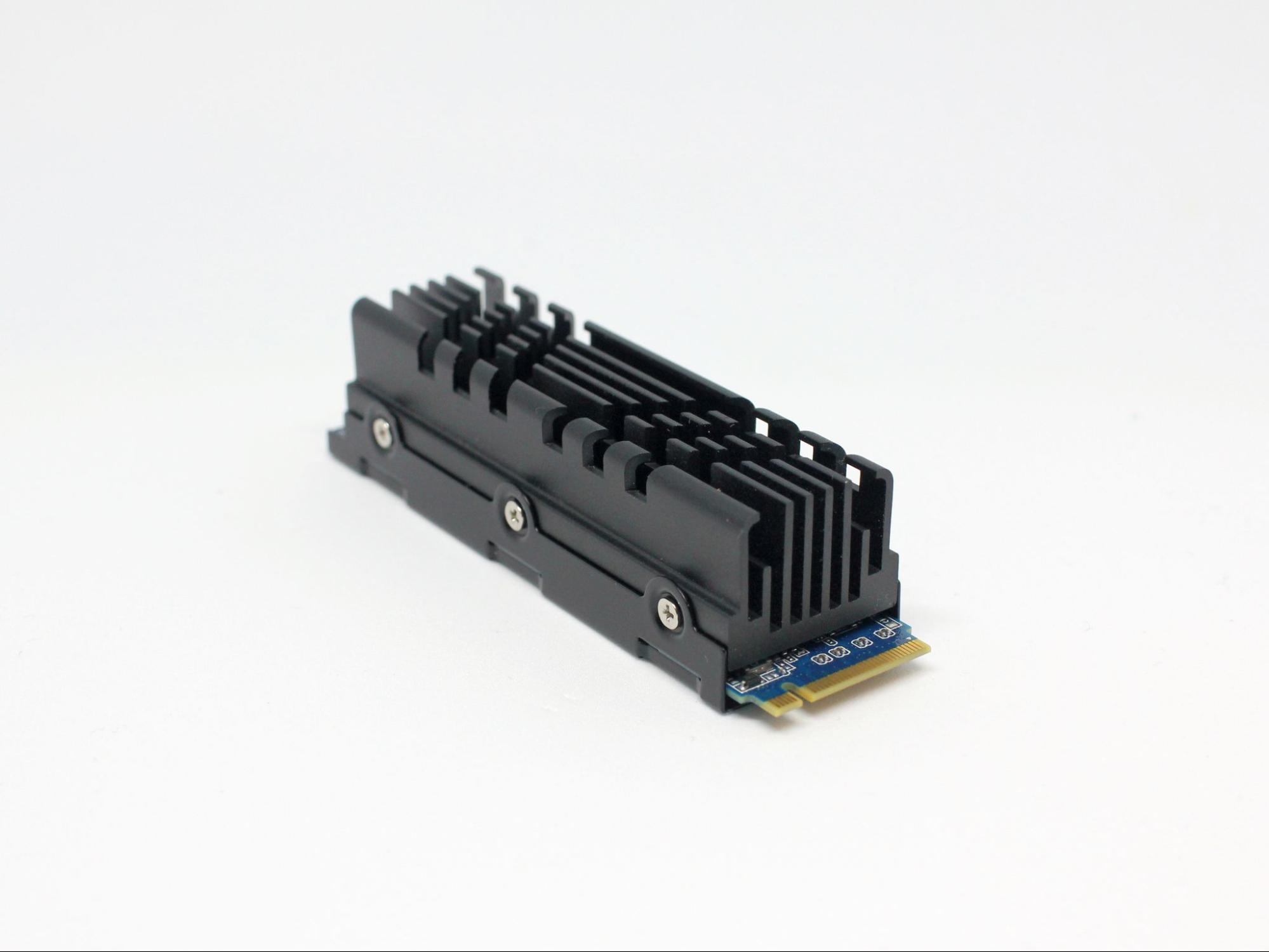

4. Закручиваем винты. Если всё сделано правильно, SSD будет надёжно зафиксирован в радиаторе со всех сторон. |
Радиатор установлен, переходим к тестам.
Тестовый стенд
- Корпус: DEEPCOOL MATREXX 70 (+ вентиляторы 120 мм: 3 спереди и 1 сзади)
- Материнская плата: AsRock B450 Pro4 AM4
- Процессор: AMD Ryzen 5 2600, 3.4 ГГц, AM4
- Видеокарта: MSI Nvidia 1060 6Gb
- Охлаждение процессора: e2e4 Gaming Tower RGB
- Оперативная память: DDR4 2x8GB 3400MHz
- Накопитель: SSD 512GB e2e4 Gaming KRATOS M2 NVMe
- Операционная система: Windows 11
Тестирование

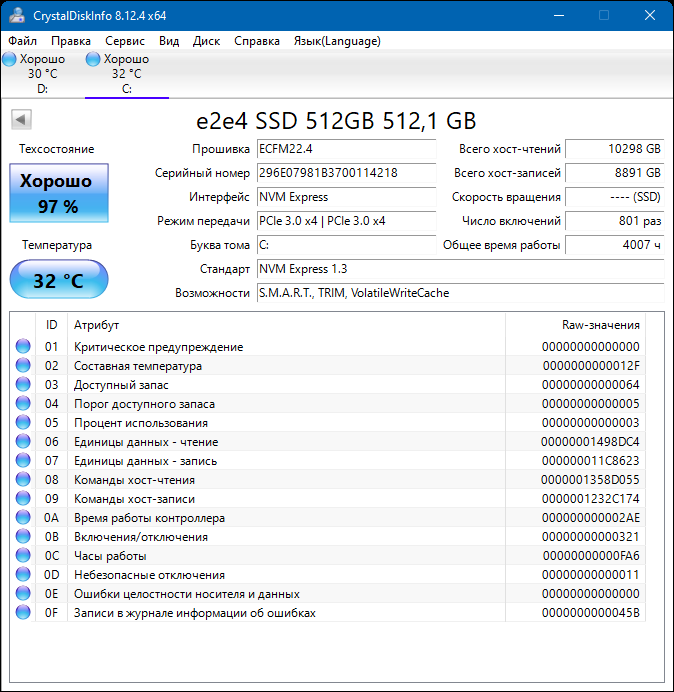

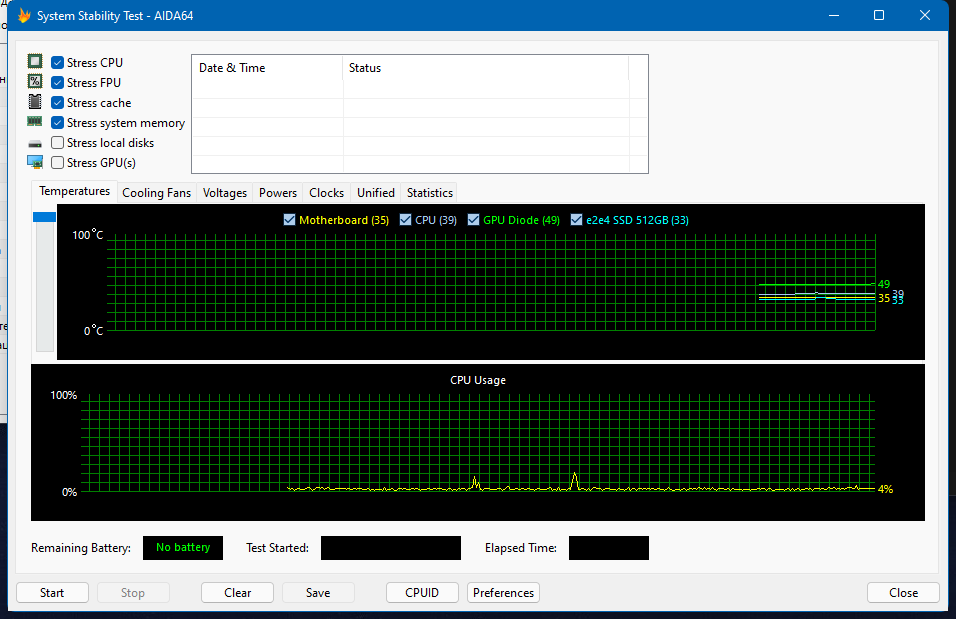

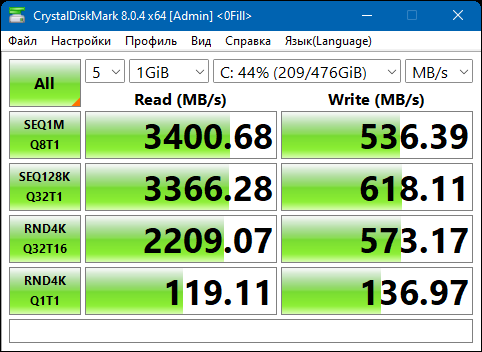

Итак, приступим. Данные о накопителе будем получать с помощью CrystalDiskInfo, снимать показания датчиков температуры — в AIDA64. Нагружать SSD — с помощью CrystalDiskMark.
Так как накопитель расположен над видеокартой, не будет лишним знать ещё и её температуру. Температура в помещении во время тестирования +26°С.
Для начала посмотрим на температуру SSD в простое.

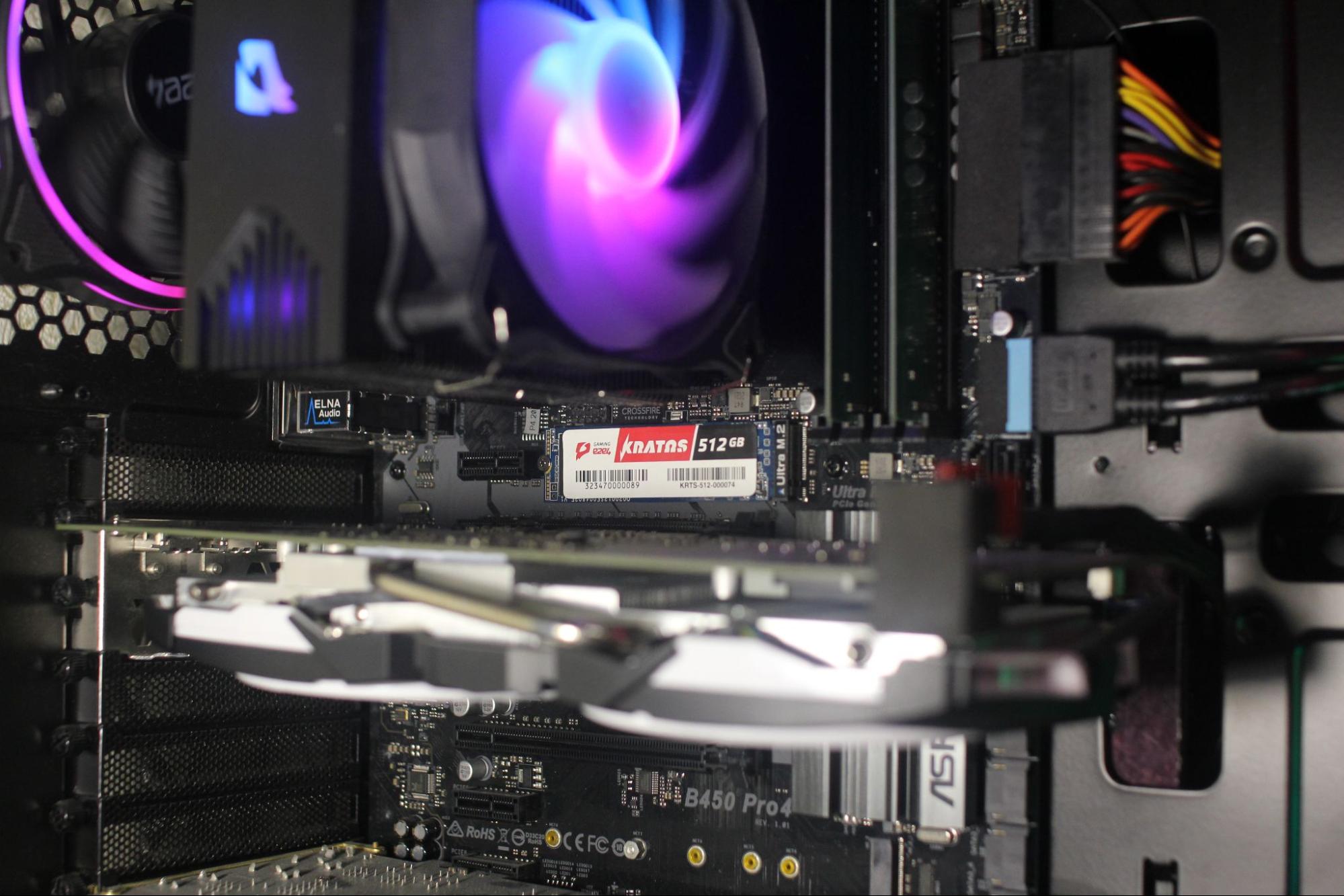

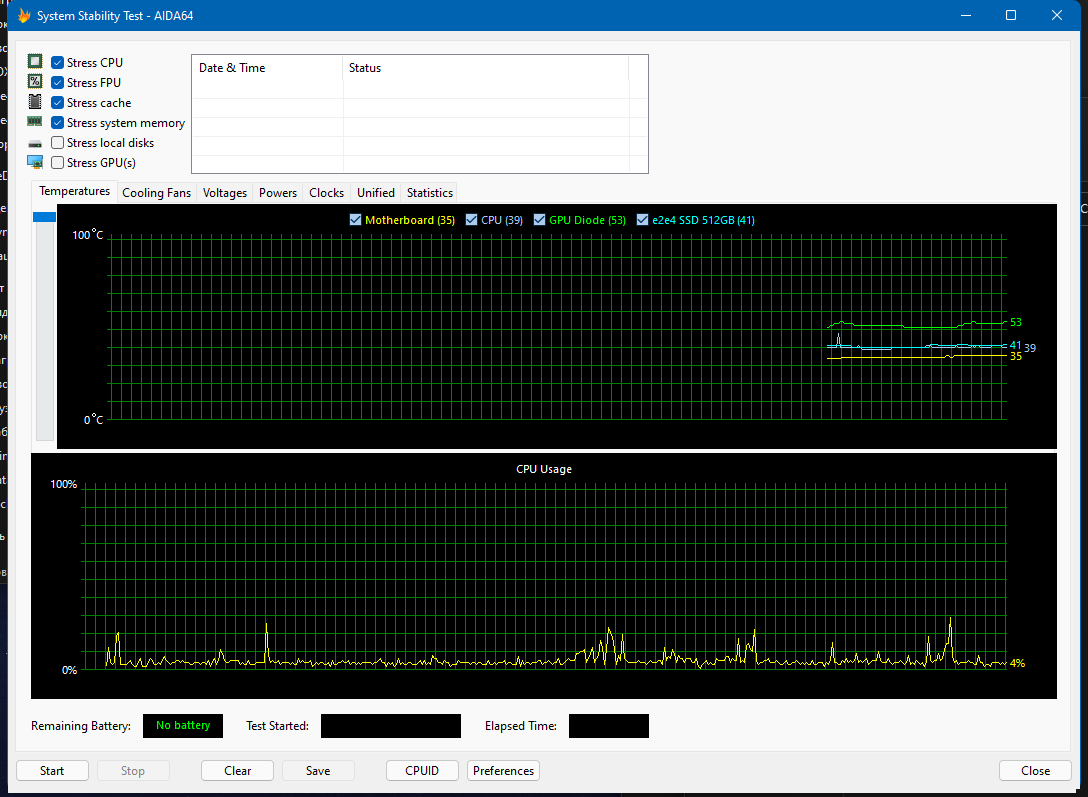

SSD в простое, без радиатора
- Температура SSD: ~40°C;
- Температура мат. платы: ~35°C;
- Температура процессора: ~40°C;
- Температура видеокарты: ~53°C.

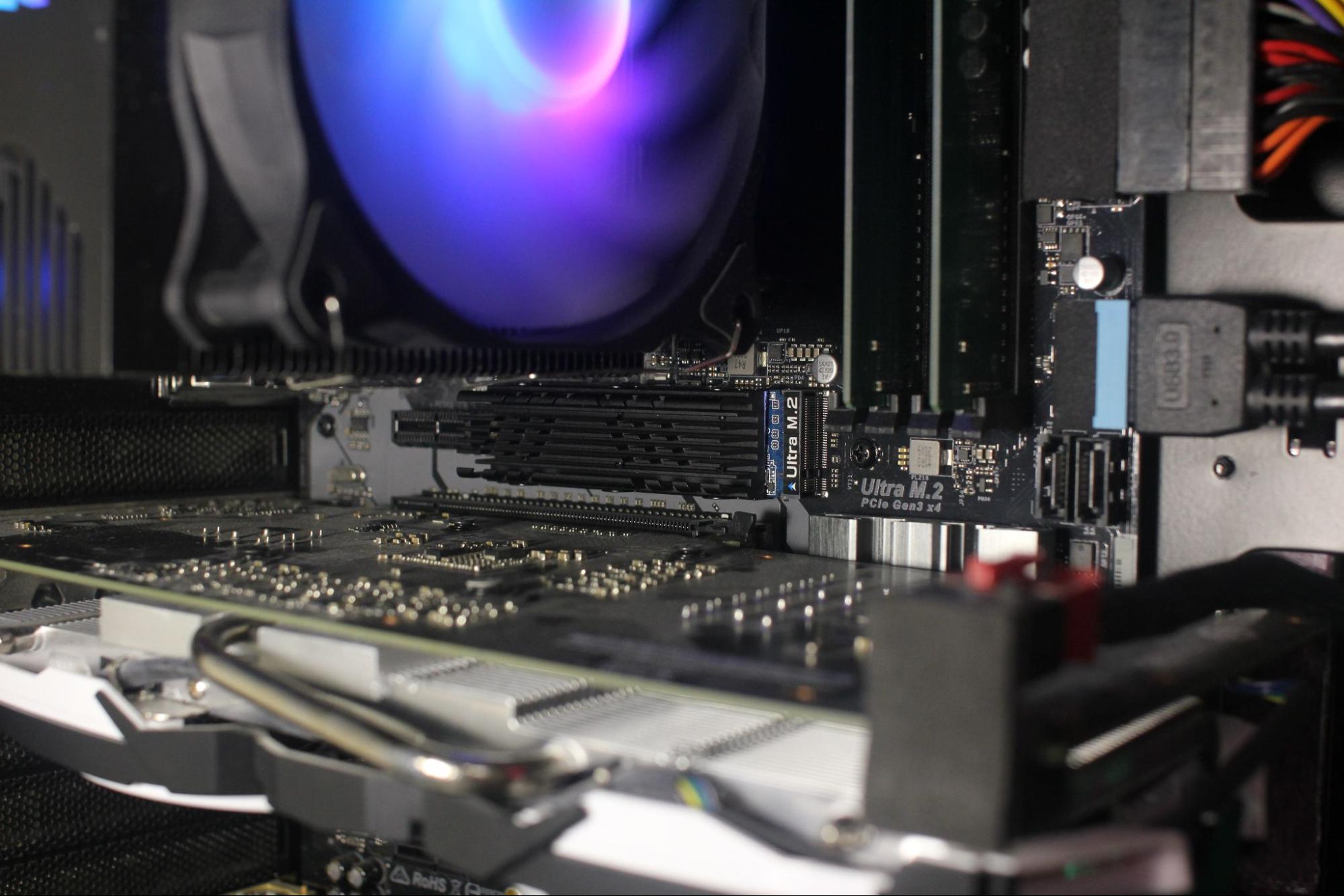

SSD в простое, с радиатором
- Температура SSD: ~33°C;
- Температура мат. платы: ~35°C;
- Температура процессора: ~40°C;
- Температура видеокарты: ~50°C.
Радиатор с лёгкостью сбил температуру в простое на 7−9 градусов. Вполне достойно для пассивного охлаждения. Теперь нагрузим диск и посмотрим, что изменится.

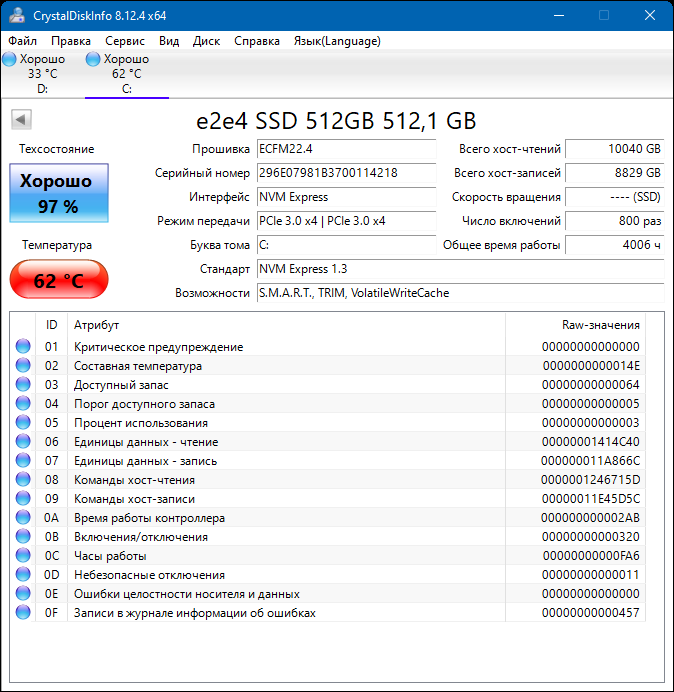

SSD под нагрузкой, без радиатора
- Температура SSD: ~62°C;
- Температура мат. платы: ~36°C;
- Температура процессора: ~46°C;
- Температура видеокарты: ~53°C.
SSD под нагрузкой, с радиатором
- Температура SSD: ~50°C;
- Температура мат. платы: ~36°C;
- Температура процессора: ~41°C;
- Температура видеокарты: ~50°C.
Как видим, радиатор снижает температуру SSD в среднем на 10°C и в простое, и во время активной работы. Несмотря на то, что 62 градуса во время активного использования не критичны для SSD, его температура всё же приближается к отметке в 70 градусов, заявленной производителем как крайнее допустимое значение.
Не забывайте, что условия эксплуатации NVMe-накопителей могут оказаться более тяжёлыми, чем в моём тесте. Например, в корпусе со слабым продувом, рядом с более горячей видеокартой и процессором. А если на процессоре установлен не башенный кулер, то SSD будет ещё и обдуваться горячим воздухом от этого процессора. Плюс, в помещении может быть жарко. Итого получим перегрев накопителя, что может привести как минимум к троттлингу, а максимум — к деградации текстолита, а там недалеко до трещин и разрывов дорожек.
Не забывайте, что условия эксплуатации NVMe-накопителей могут оказаться более тяжёлыми, чем в моём тесте. Например, в корпусе со слабым продувом, рядом с более горячей видеокартой и процессором. А если на процессоре установлен не башенный кулер, то SSD будет ещё и обдуваться горячим воздухом от этого процессора. Плюс, в помещении может быть жарко. Итого получим перегрев накопителя, что может привести как минимум к троттлингу, а максимум — к деградации текстолита, а там недалеко до трещин и разрывов дорожек.
Итоги
Радиатор BaseTech Heatsink показал прекрасный результат для пассивного охлаждения — он охладил тестовый NVMe-накопитель в среднем на 10°C.
Да и в целом новый продукт бренда BaseTech оставил ощущение добротности: металл обработан и окрашен качественно, сборка и установка радиатора не вызывает вопросов, внешний вид — на отлично. Ещё один плюсик — производитель предлагает радиатор в двух цветах. Можно выбрать чёрный или красный, какой больше нравится.
Радиатор для быстрых M.2-накопителей — маленькая, но очень полезная деталь. Если в вашей сборке присутствует горячий SSD, установите на него пассивное охлаждение. Дел на 5 минут, а пользы — на весь срок службы.
Да и в целом новый продукт бренда BaseTech оставил ощущение добротности: металл обработан и окрашен качественно, сборка и установка радиатора не вызывает вопросов, внешний вид — на отлично. Ещё один плюсик — производитель предлагает радиатор в двух цветах. Можно выбрать чёрный или красный, какой больше нравится.
Радиатор для быстрых M.2-накопителей — маленькая, но очень полезная деталь. Если в вашей сборке присутствует горячий SSD, установите на него пассивное охлаждение. Дел на 5 минут, а пользы — на весь срок службы.
