Обзор блока питания Mastero 600Вт 80 Plus M600

Здравствуйте, уважаемые читатели. Сегодня я представлю вашему вниманию обзор новинки от компании е2е4. Несмотря на отсутствие логотипа е2е4, именно эта компания является инициатором появления данного блока в продаже.

Я так думаю. Если я неправильно думаю, менеджеры меня поправят.

Ну, ладно, давайте к железкам.



Характеристики

За подробными характеристиками Mastero M600 я вас отправлю на сайт производителя.

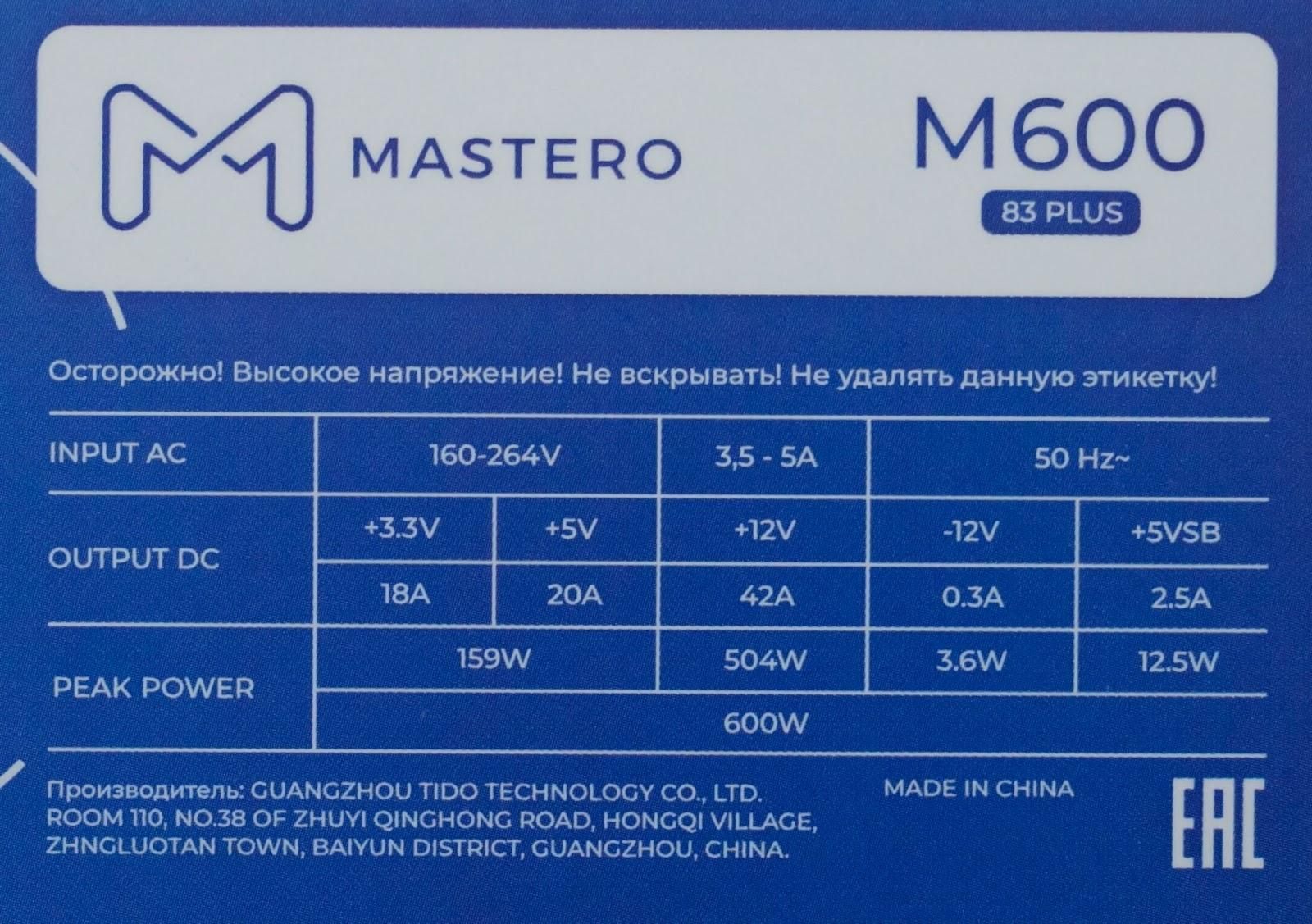

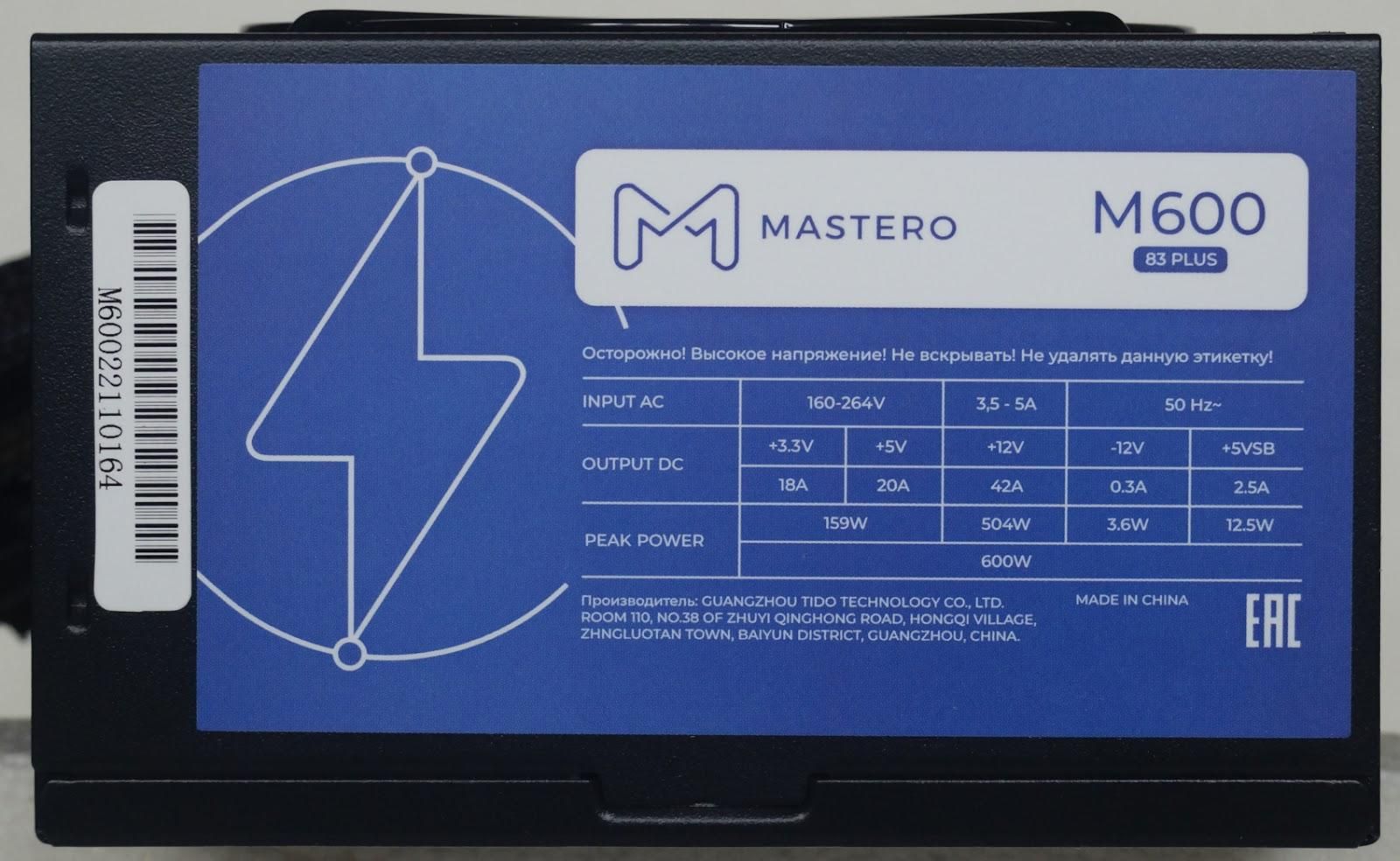

А тут мы обсудим вот эту табличку.

Мощность по 12 В линии 504 Вт. Суммарная по 5 В и 3.3 В — 159 Вт (куда столько???). Напомню, современный компьютер потребляет больше всего именно по линии 12 В, а по 5 В и 3.3 В — не больше 20−30 Вт. Поэтому, судя по заявленным характеристикам, этот блок можно считать 550 Вт блоком.

Упаковка и комплектация

Упакован блок в весьма симпатичную коробочку фиалкового цвета.

На коробке надпись «Одобрено лучшими специалистами». Наглость какая! Мной ещё не одобрено.

Коробка универсальная для всей серии блоков. Модель БП можно узнать только по наклейке с названием и штрихкоду на дне коробки.

Поэтому никаких характеристик блока из осмотра этого фиалкового чуда мы не узнаем. Это, конечно, экономия. Будем надеяться, что она скажется не только на благополучии сотрудников е2е4, но и на стоимости блока. Или сотрудники уже купили на эти деньги чаю и бубликов с маком? 🙂

Внутри блок проложен вспененным полиэтиленом (или чем-то подобным, я не специалист по полиэтилену) для предотвращения коллизий при транспортировке.

В комплекте имеется кабель питания.

Винтов для крепления к корпусу нет. Впрочем, для большинства пользователей это не проблема. Если вы покупаете БП взамен старого, значит старый у вас был чем-то закреплен в корпусе? И, наверное, не синей изолентой? А если вы собираете новый компьютер, в комплекте с корпусом, наверняка, множество этих винтов.

Внешний вид

Внешний вид стандартный для БП.

Обращает на себя внимание синяя крыльчатка вентилятора.

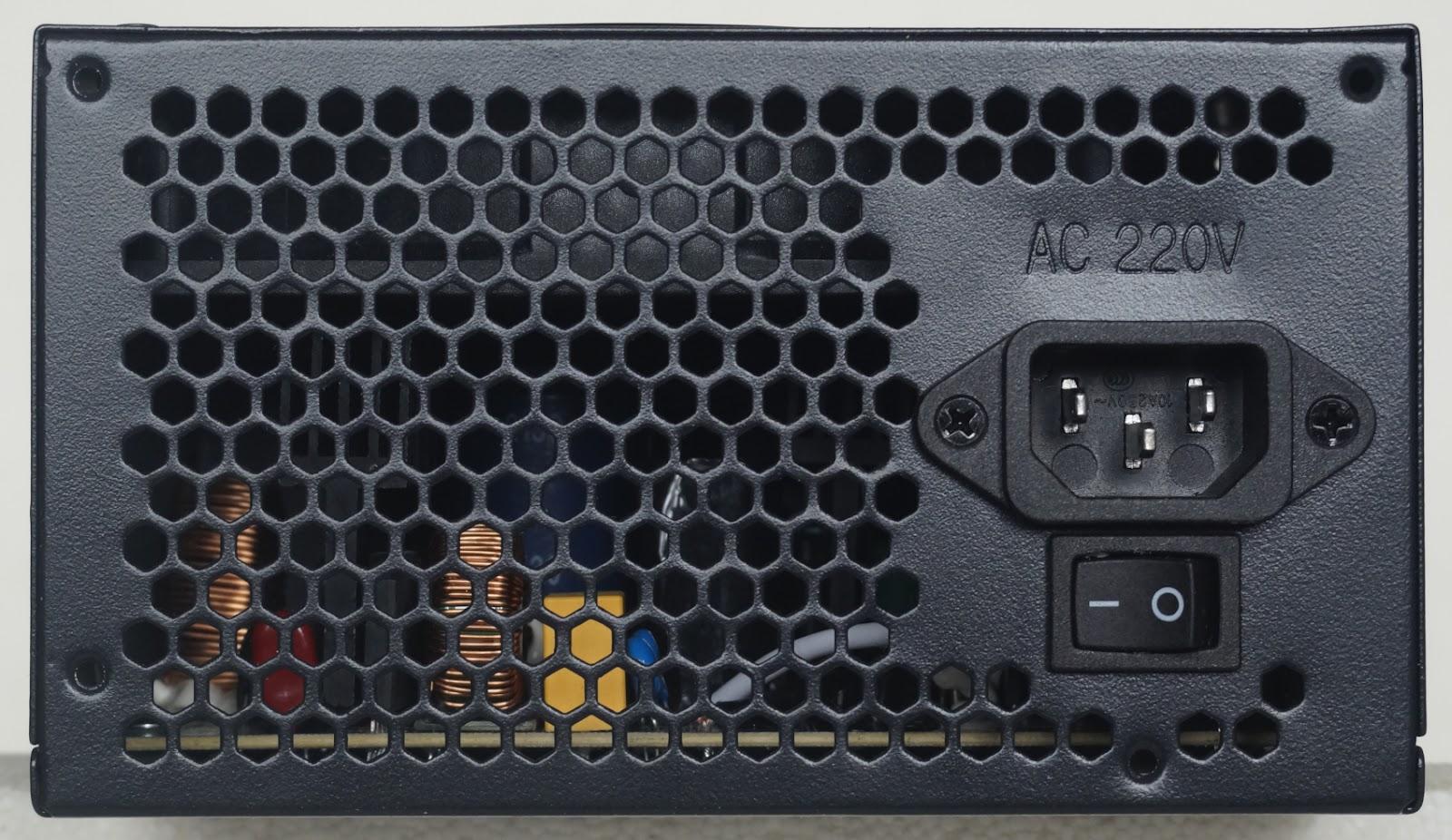

Спереди кнопка, розетка и стандартная решётка.

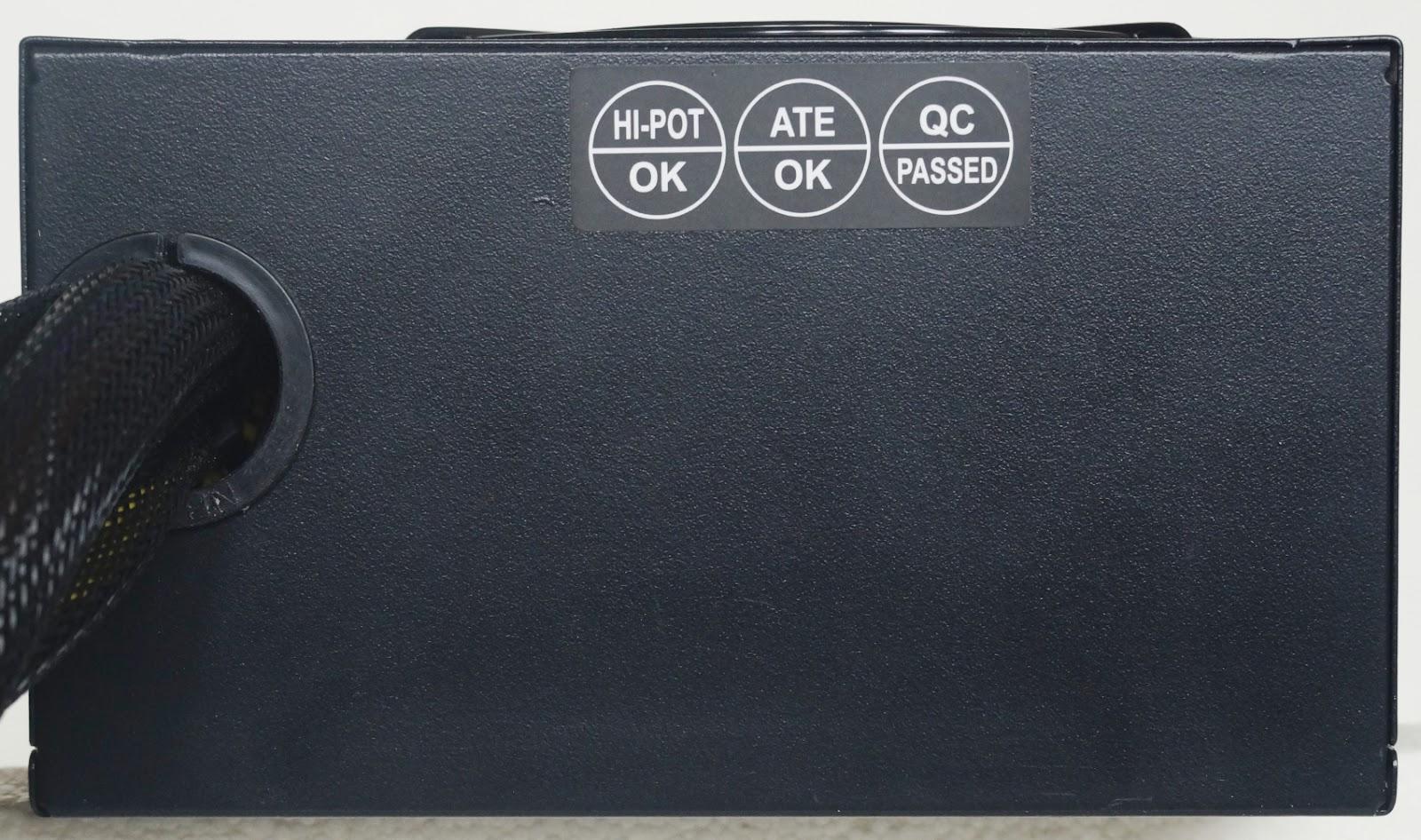

Сзади выход проводов и наклейки, информирующие об успешном прохождении тестов.

Корпус выполнен из прочного металлического листа толщиной 0.8−0.9 мм.

Сбоку табличка, которую я вам показывал выше и серийный номер агрегата.



Кабели

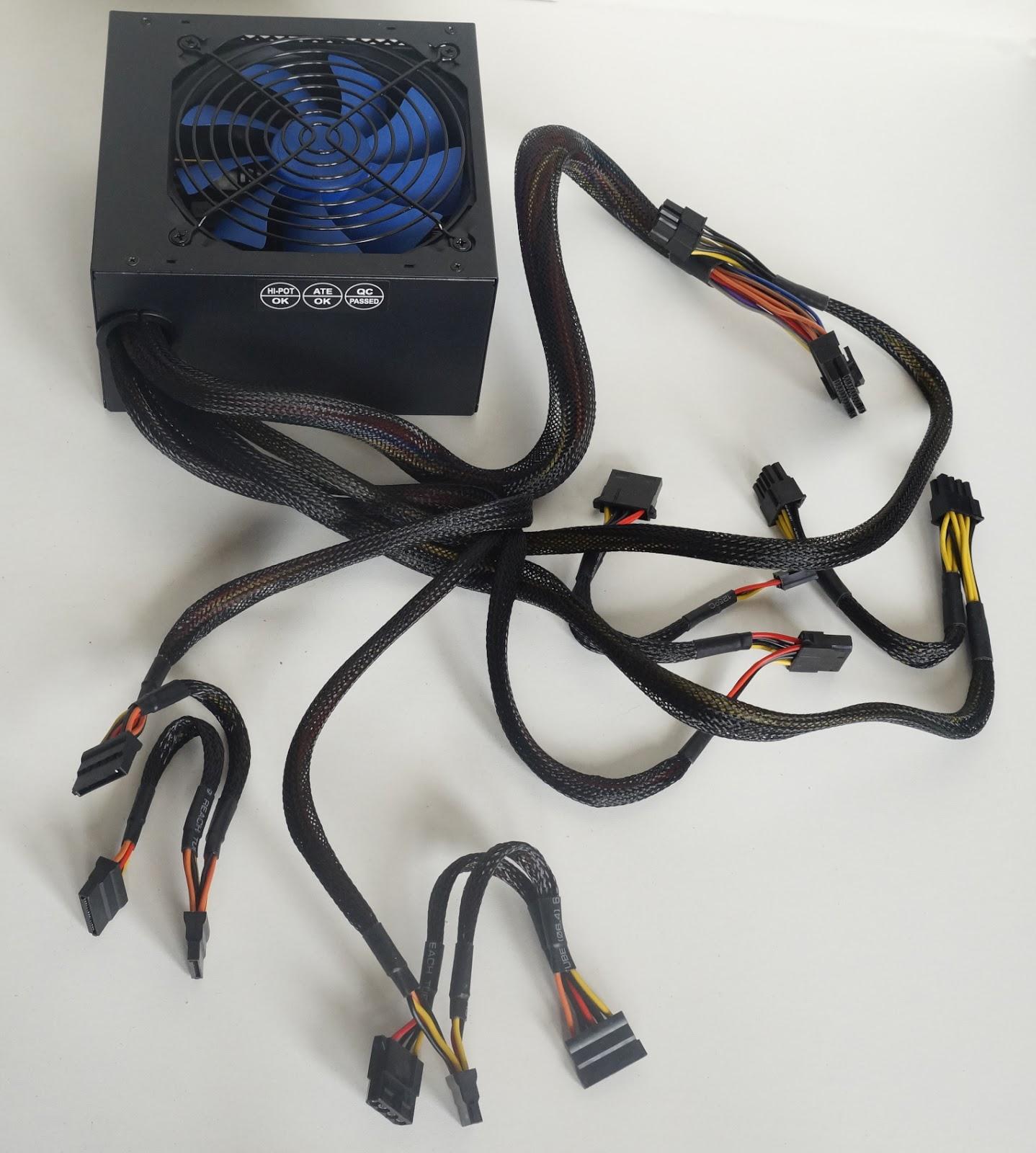

Все кабели в чёрной пластиковой оплетке.

На кабелях маркировка калибра 18AWG. Если это правда, то неплохо. Резать кабели, чтобы замерить диаметр жил, я не стал.

Есть один минус. Разъёмы для дополнительного питания процессора и для видеокарты никак не промаркированы. Они оба восьмипиновые, и хотя там немного разные ключи, достаточно мускулистый и упорный пользователь может подключить их неправильно.  Ничего страшного не будет, конечно, блок просто выключится из-за короткого замыкания. Но ситуация неприятная. И неопытный пользователь не сразу разберется, почему у него не запускается компьютер.

Да, питание процессора разъединяется на 4+4, а для видео на 6+2, но защёлки там не очень заметные и даже я не сразу понял, какой где разъём. Сделайте разъёмы для видеокарты красного цвета, подпишите их, или хотя бы отсоединяйте дополнительные пины перед тем, как класть БП в коробочку.

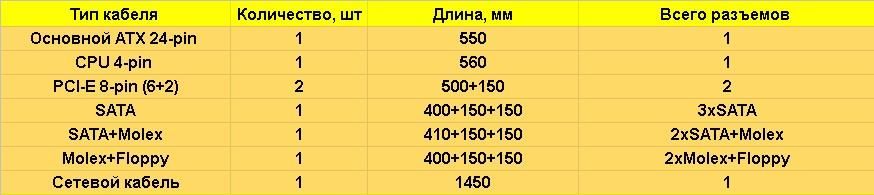

Длина и количество разъёмов достаточные для БП такой мощности.

Система охлаждения

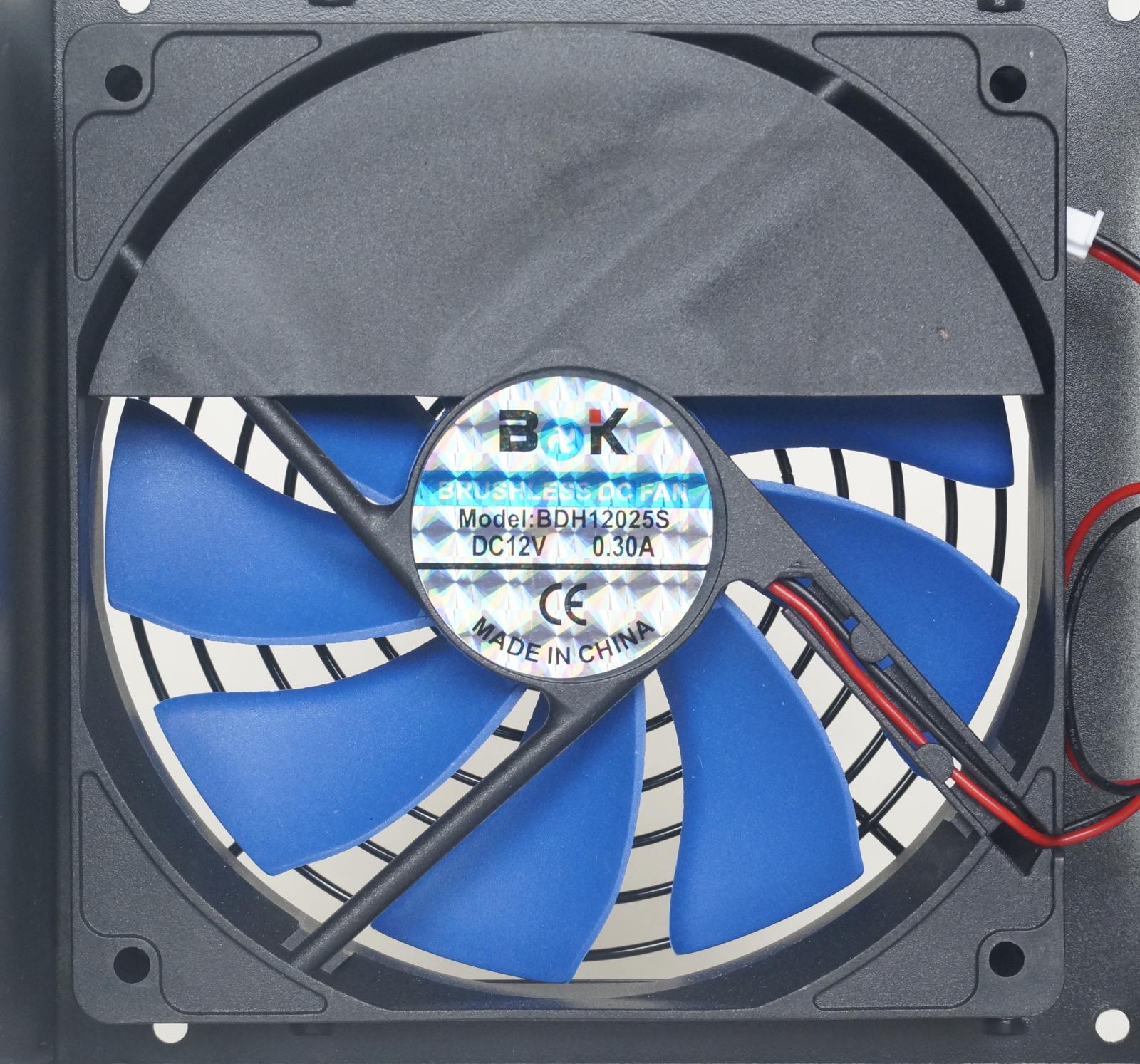

В М600 стоит вентилятор фирмы ВоК (если я правильно прочитал стилизованный логотип).

Вентилятор специально предназначен для блоков питания. Об этом говорит двухпроводное подключение и встроенная шторка для формирования оптимального потока. Напомню, самые греющиеся компоненты расположены ближе к задней стенке БП, поэтому ставят подобные перегородки, которые направляют поток именно в заднюю часть.

Судя по маркировке, в нём установлен подшипник скольжения (втулка).

Вентилятор тихо работает при любой нагрузке. Есть небольшой шум при любых оборотах, скорее всего шумит электроника, но услышать его можно только с 10−15 см.

Разборка

Никаких пломб на винтах нет. Поэтому корпус можно разобрать, не теряя гарантии. Удобно для очистки блока от пыли, хотя я бы не советовал лезть внутрь БП людям, не имеющим специальных знаний.

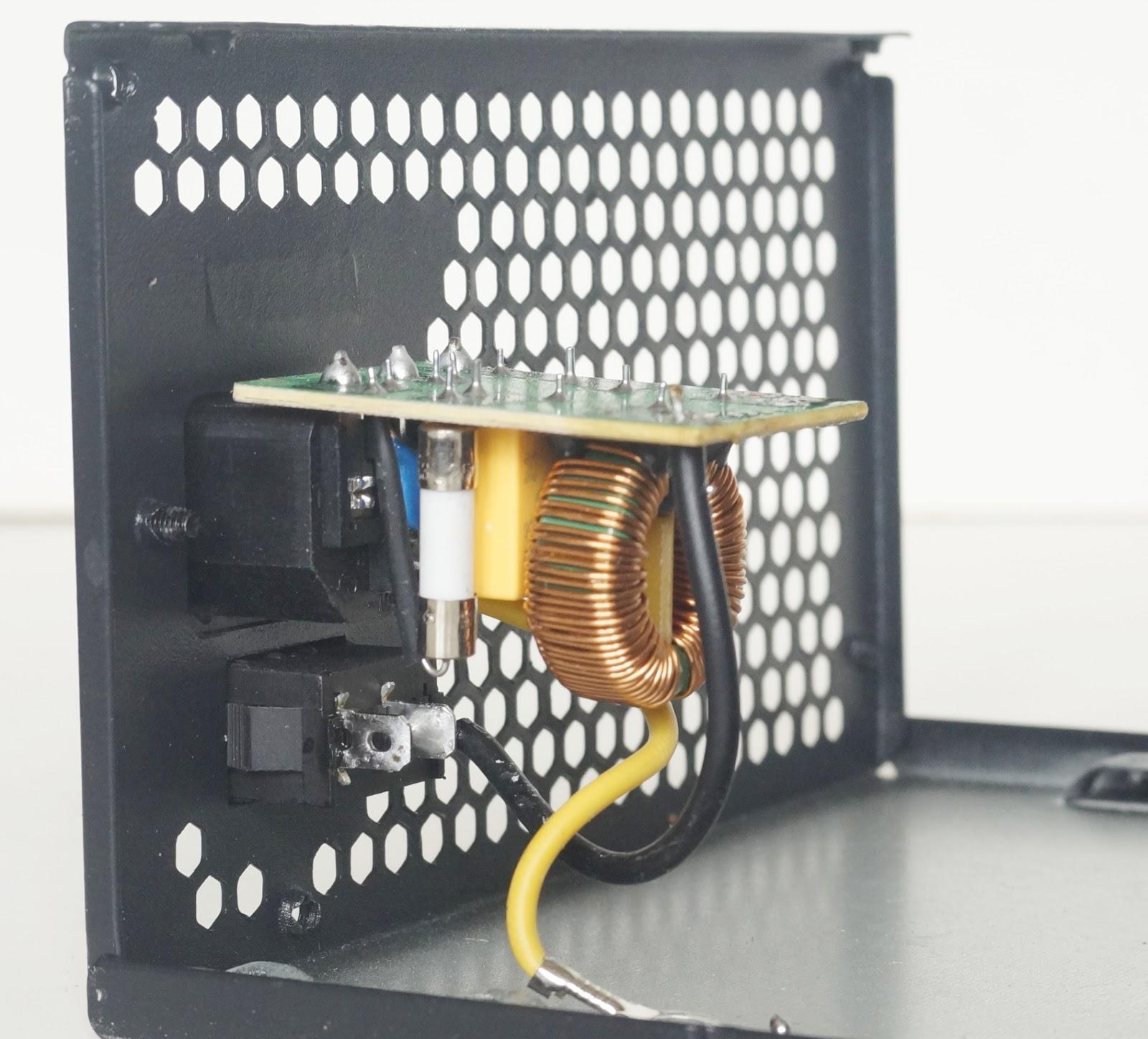

Часть фильтра вместе с предохранителем стоит на небольшой плате, припаянной к сетевой розетке.



Кстати, место для этих деталей есть и на плате, но решено было перенести ближе к розетке.

Это верно, чем ближе фильтр к источнику помех (в данном случае сетевому кабелю), тем эффективнее он работает.

Нераспаянные элементы на плате — не экономия от производителя, а изменение конструкции.

После второй части фильтра видим диодный мост. Он стоит непосредственно около радиатора первичной части, но не прижат к нему. Из-за плотной компоновки маркировку моста я не рассмотрел. Для блока такой мощности можно ставить мост и без радиатора. Но если уж оказался рядом, я бы притянул болтом через термопасту. Отчего нет? Не сделано, ну и ладно.

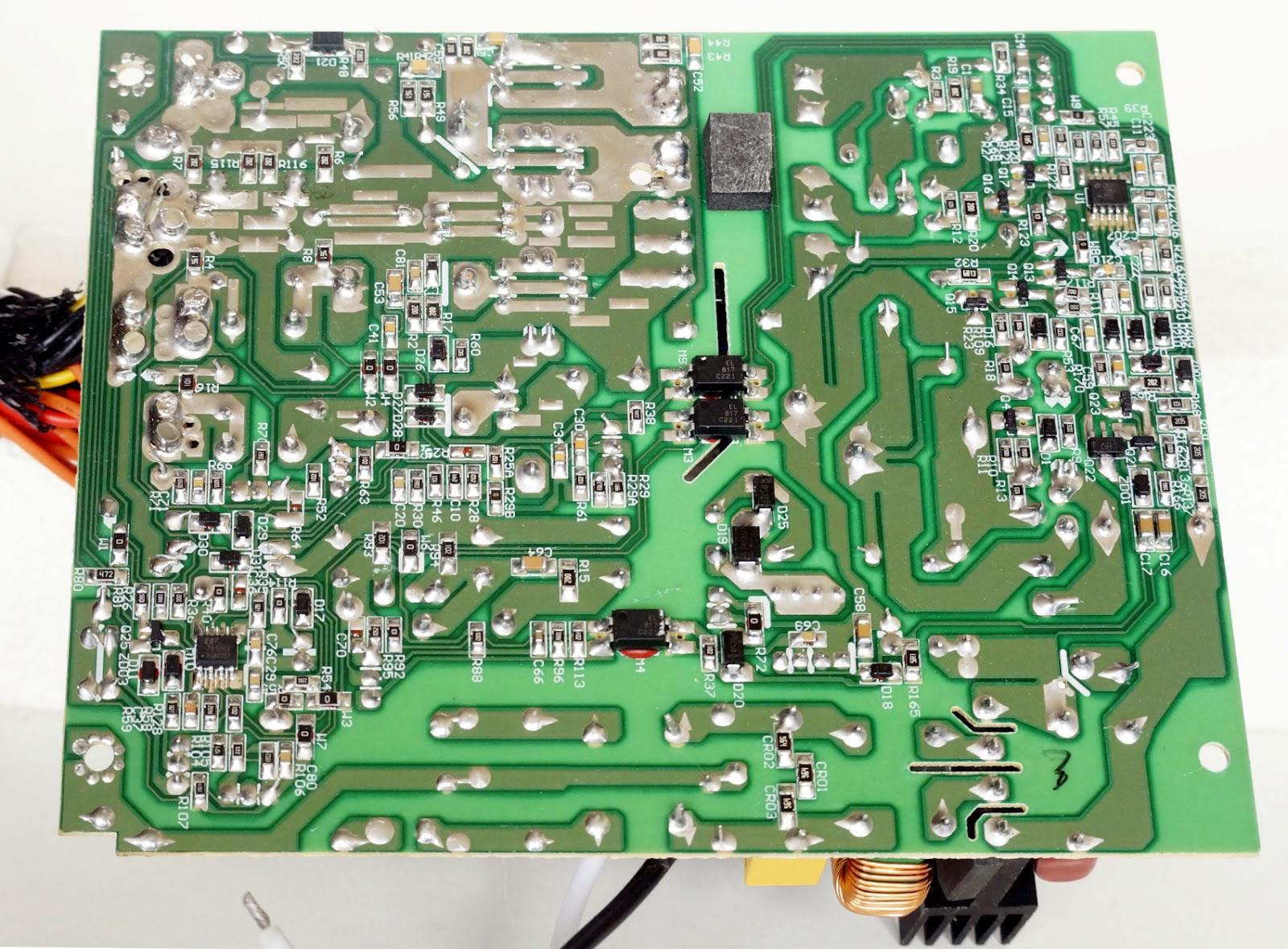

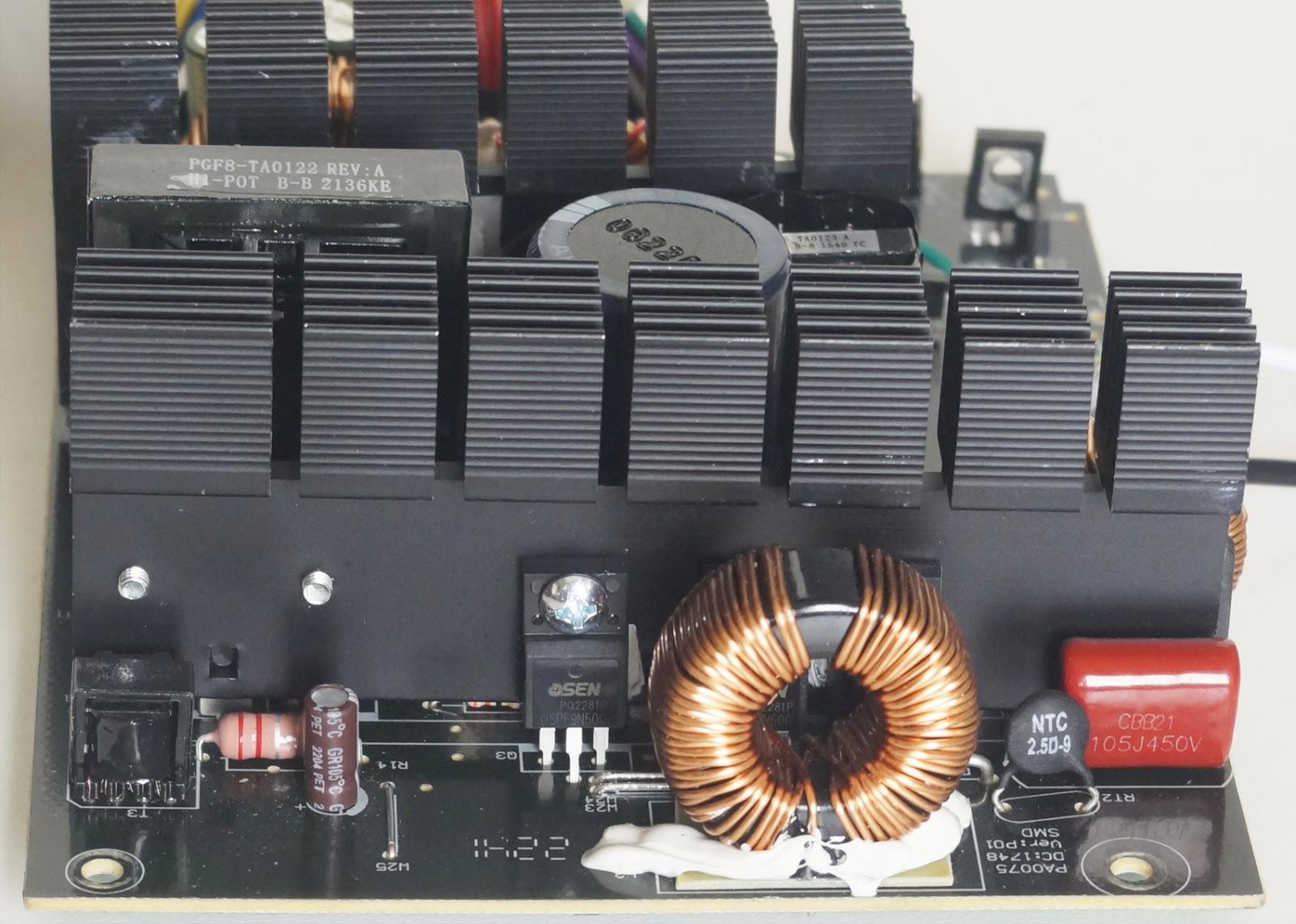

Далее у нас по схеме корректор мощности. Управляет им, а задно и основным преобразователем комбинированная микросхема CM6805. Она расположена на обратной стороне платы.

Достаточно современное решение.

В схеме корректора стоит пара транзисторов 9N50C.

Маркировку диода не рассмотрел, он скрыт за дросселем. Уж извините, отковыривать герметик и выпаивать дроссель не стал.

Конденсатор от фирмы ChengX, ёмкостью 220 мкФ, с рабочим напряжением до 420 В и температурой до 85 °C.

Хорошо что не ноунейм, ChengX достаточно часто встречаются в бюджетных блоках, но хотелось бы и ёмкость чуть побольше и рабочую температуру до 105 °C.

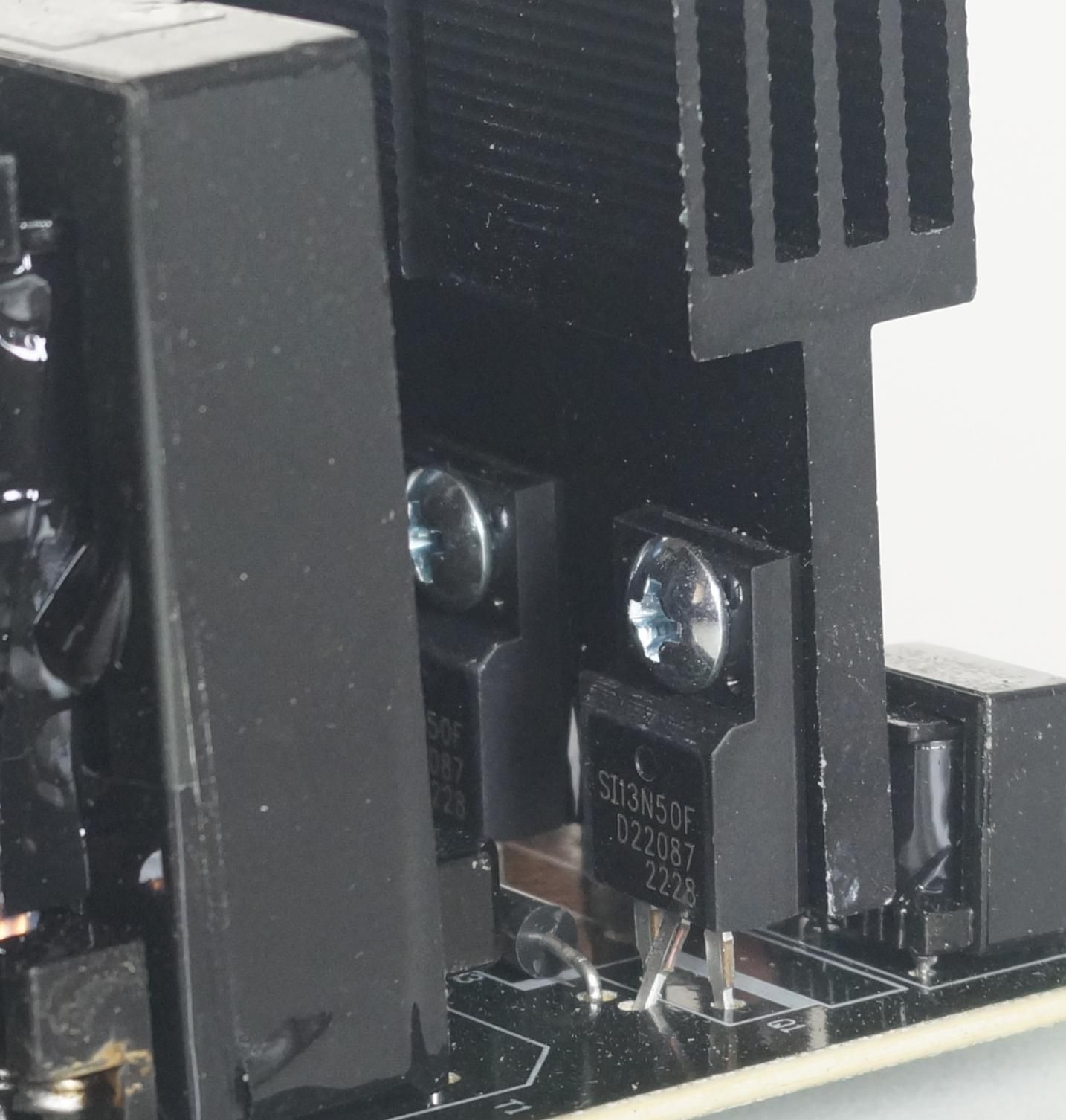

В преобразователе пара транзисторов SI13N50F.

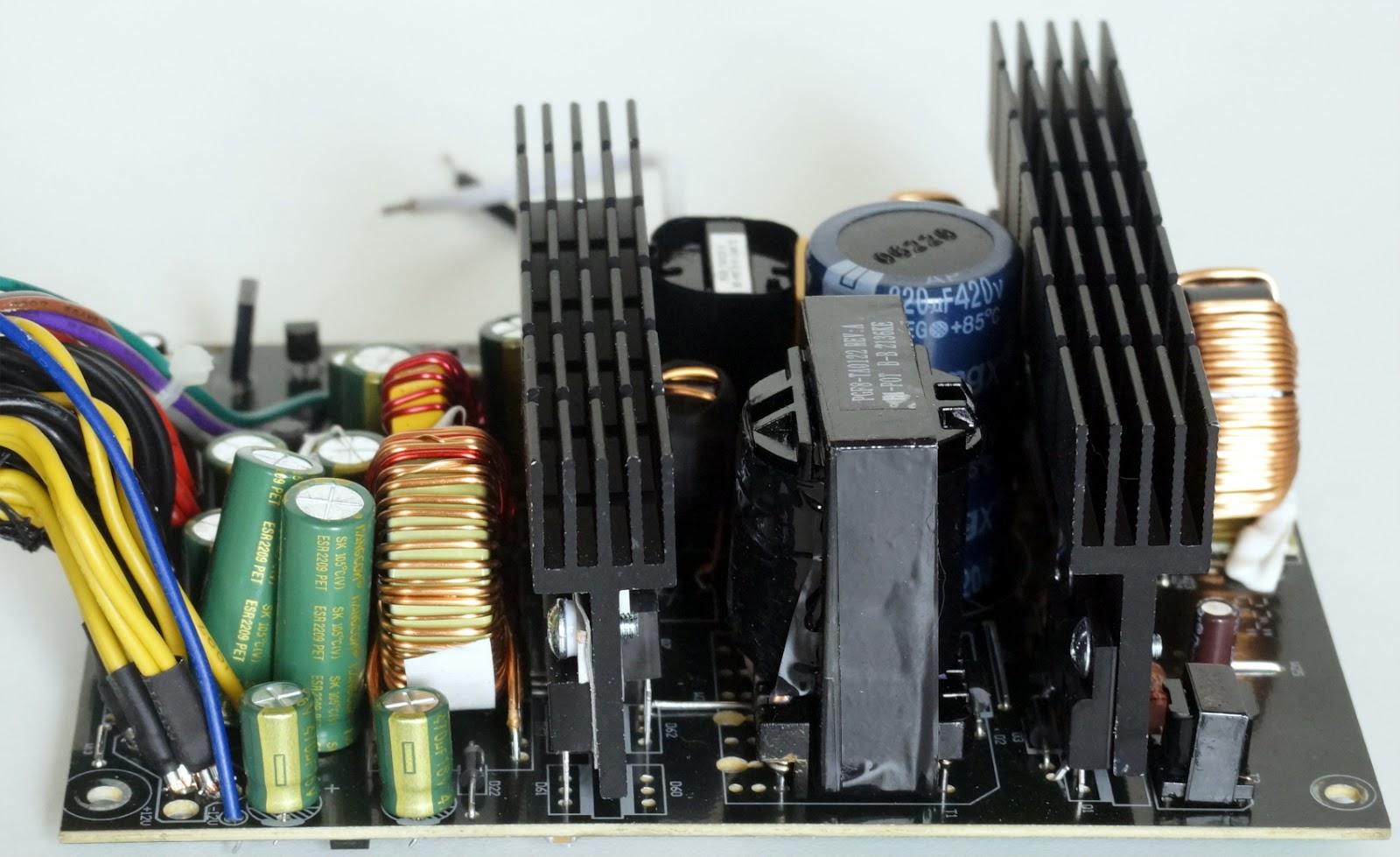

Трансформатор нормальных размеров для такой мощности блока.

Стабилизация групповая, то есть, на выходе стоят диодные сборки. На 12 В канале это три сборки MBR20100CT (есть пустое место под ещё одну сборку).

На 5 В канале — пара  MBR3045CT, и на 3.3 В — одна MBR3045CT. По мощности вполне с запасом для данного БП. Напомню, в маркировке подобных сборок первое число обозначает общий прямой ток диодов, а второе — максимальное обратное напряжение. MBR3045CT — два диода по 15 А (15+15=30) с обратным напряжением до 45 В.

На выходе — конденсаторы малоизвестного китайского бренда HANGCOИ® (нарисовал, как на корпусе написано. Читается это как Hangcon). Подобные встречались мне в бюджетных БП FSP, QDION (что в принципе, тот же FSP).

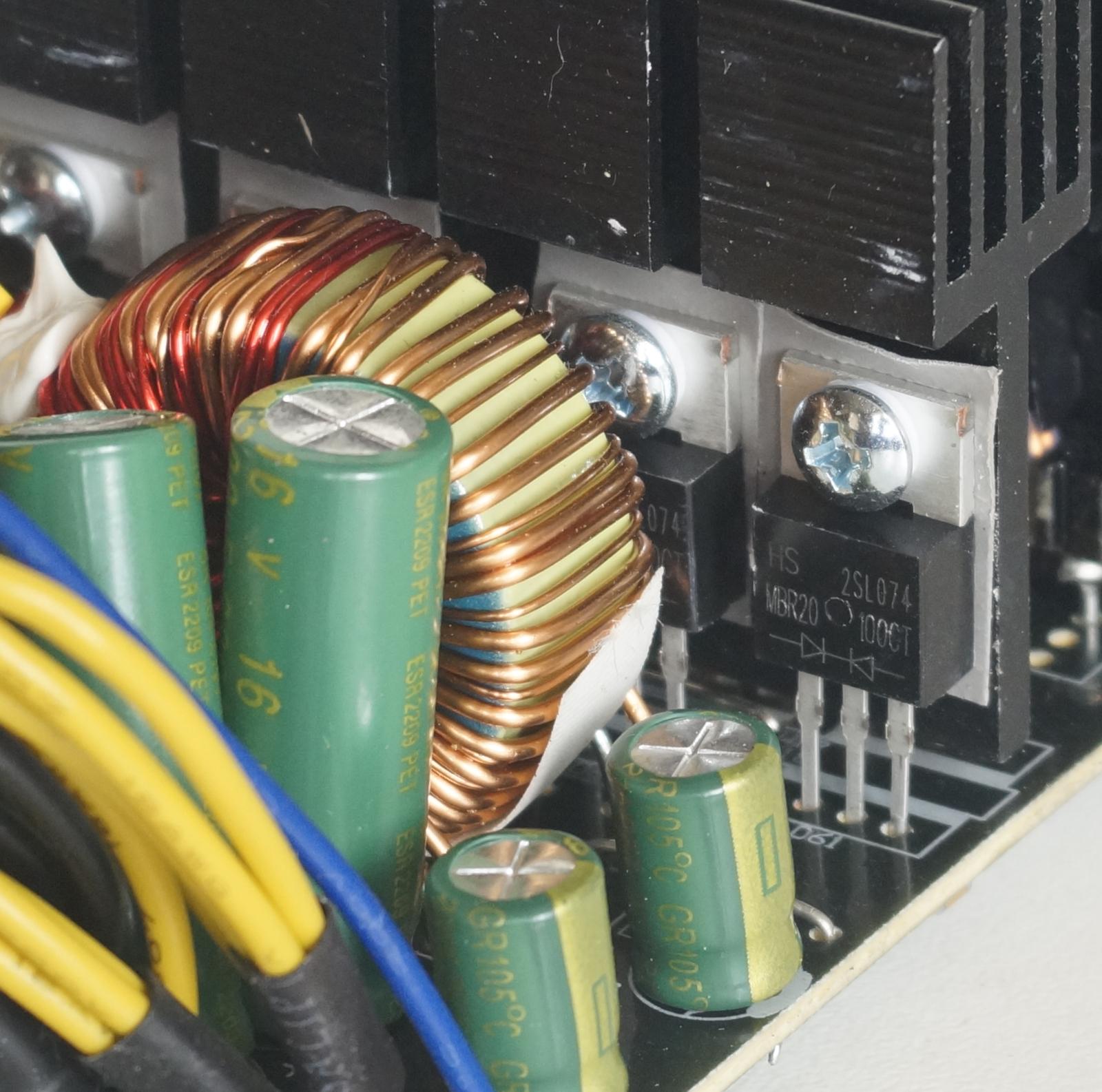

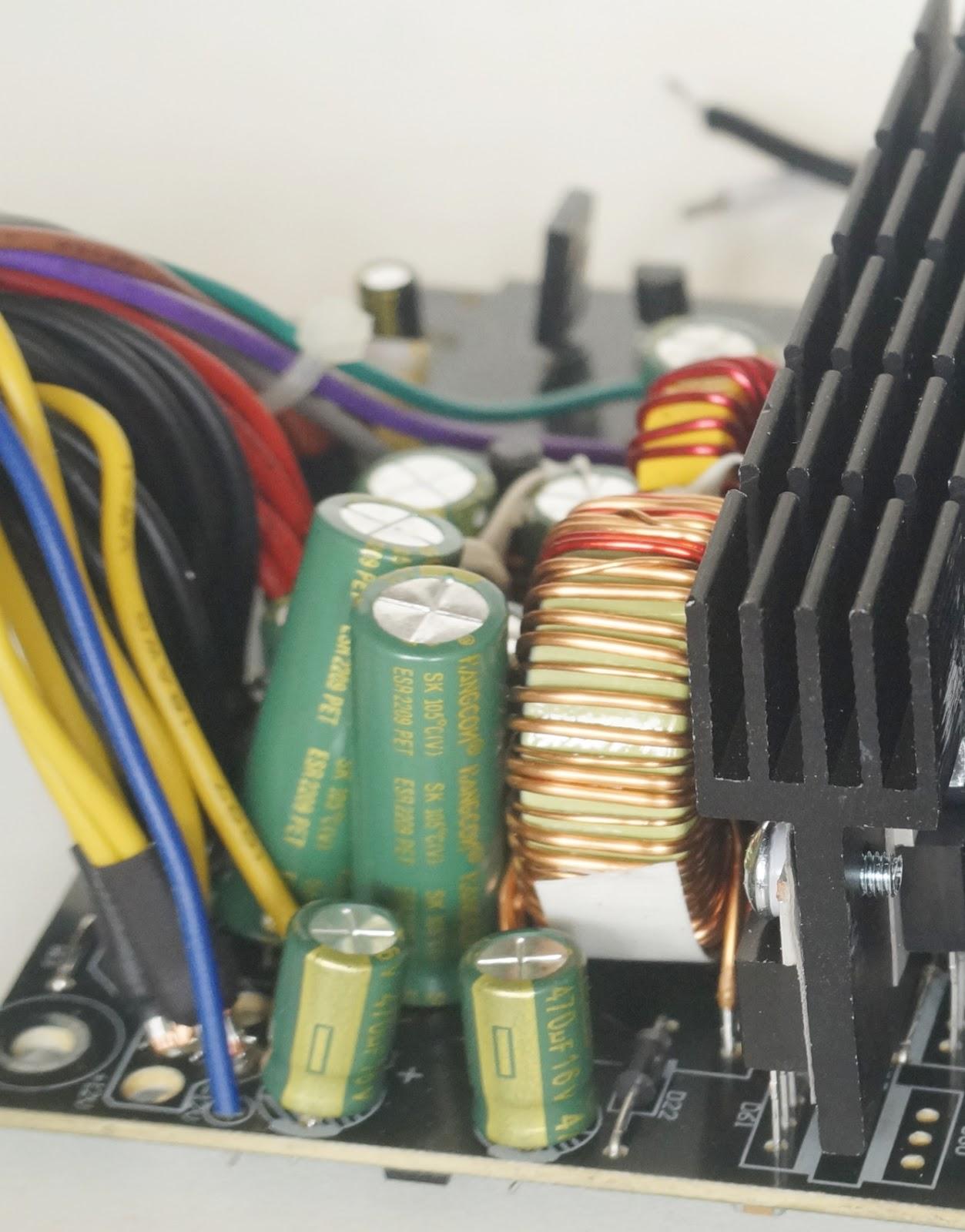

На 12 В линии стоит два конденсатора емкостью по 2200 мкФ. Один из этих конденсаторов установлен вплотную к дросселю групповой стабилизации, который довольно сильно нагревается.

Такое решение мне не нравится. Хотя, есть обоснование и для него. Фильтр должен стоять как можно ближе к источнику помех, которым в данном случае является пульсирующее напряжение после выпрямительных диодов.

Дежурный источник питания выполнен на основе микросхемы VIPer22A в корпусе DIP-8. Данная микросхема позволяет строить источники мощностью до 20 Вт, имеет встроенный мосфет и представляет достаточно современное решение.

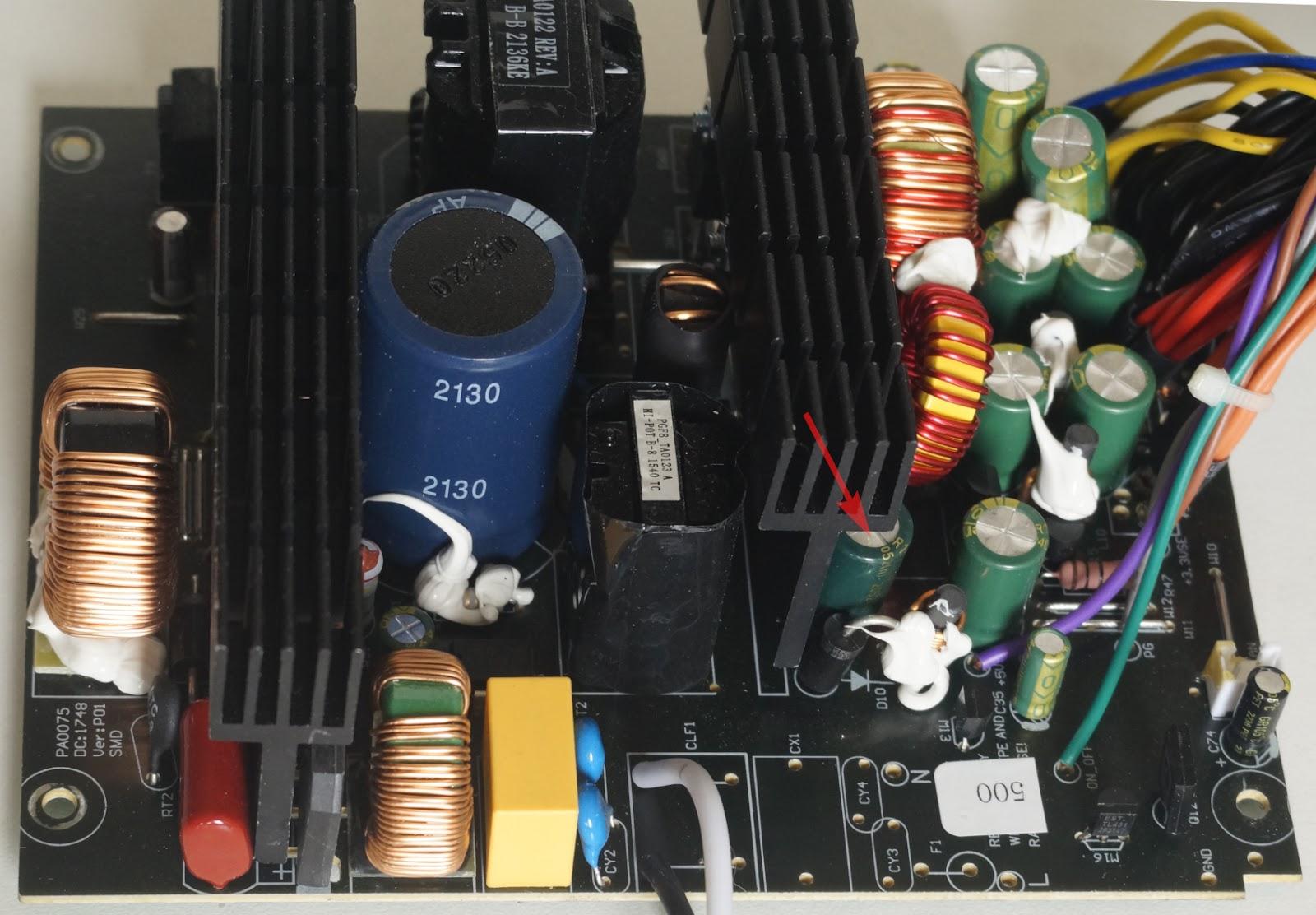

На выходе дежурки два сглаживающих конденсатора, один из которых опять-таки расположен вплотную к радиатору вторички (обозначен стрелочкой на фото), хотя место, чтобы его отодвинуть есть.

Супервизор EST 7610CS. Подобный встречался мне в блоке e2e4 Gaming Evolution G500, обзор на который есть на сайте.

Вообще, судя по схемотехнике, делались эти блоки на одном предприятии (схожие компоненты, схемотехнические решения).

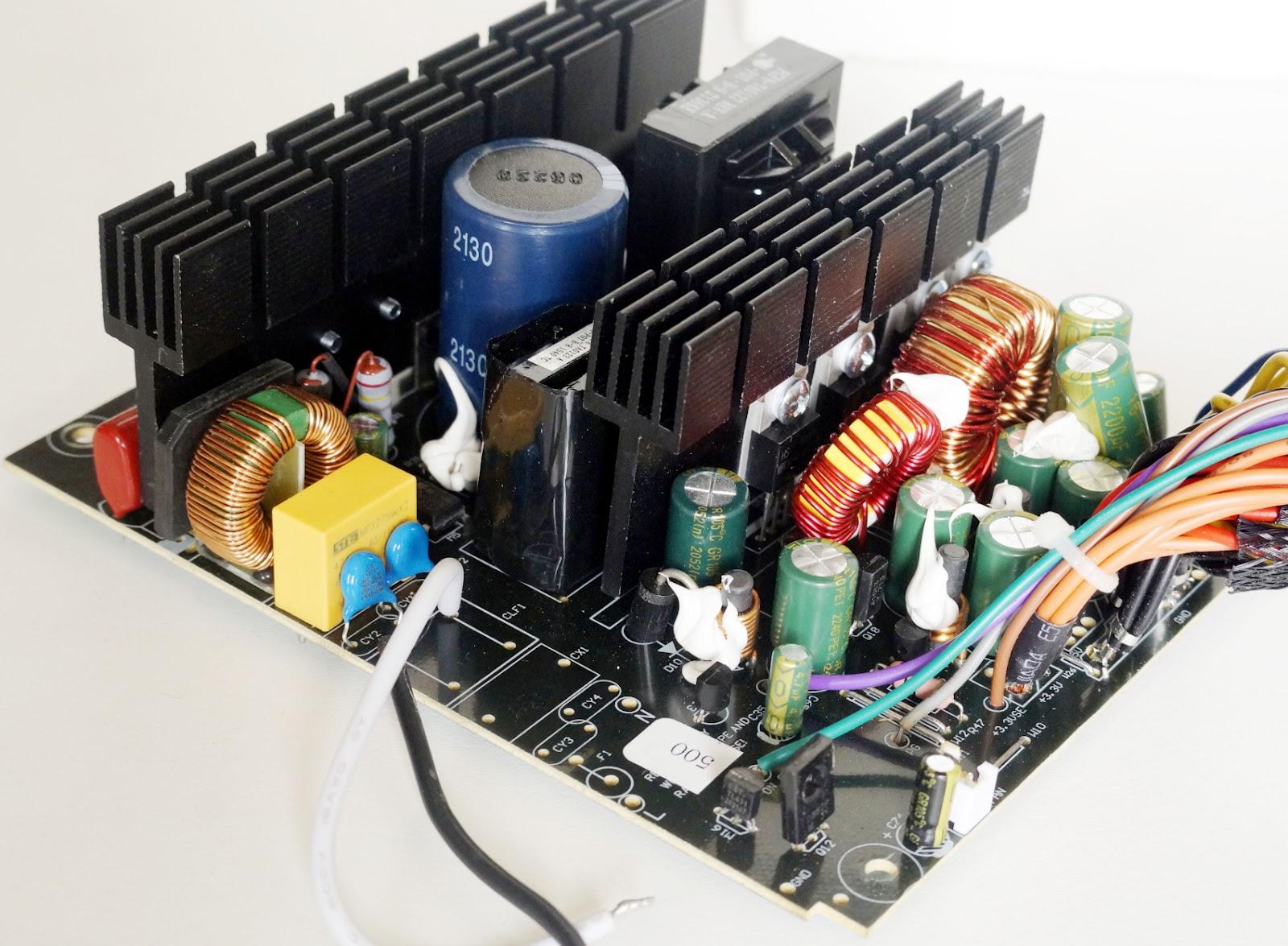

Пайка качественная. К монтажу претензий нет. Выглядит плата очень аккуратно. Симпатично смотрятся достаточно развитые радиаторы, окрашенные в чёрный цвет.

Смущает наклеечка «500» на плате. Мне тоже кажется, что данный блок больше напоминает хорошую 500 Вт модель. Ну да ладно, проверим тестированием.

Тестирование

Тестирование производится на самодельном стенде. Пульсации измеряются осциллографом Hantek DSO5102P при максимальной паспортной нагрузке.

Напоминаю, отклонения основных напряжений не должны превышать 5 %. Пульсации по 12 В каналу не должны превышать 120 мВ, а по 5 В и 3.3 В каналам — не более 50 мВ.

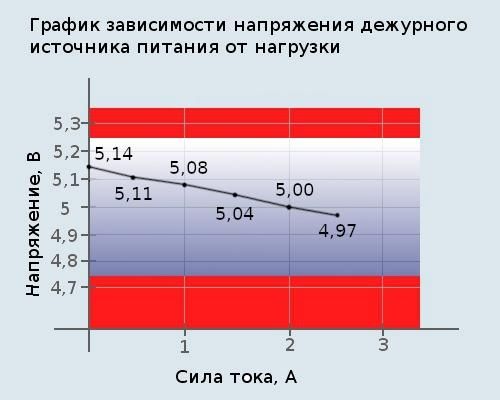

Дежурный источник питания

Всё хорошо. Отклонение напряжения не более 3 %.

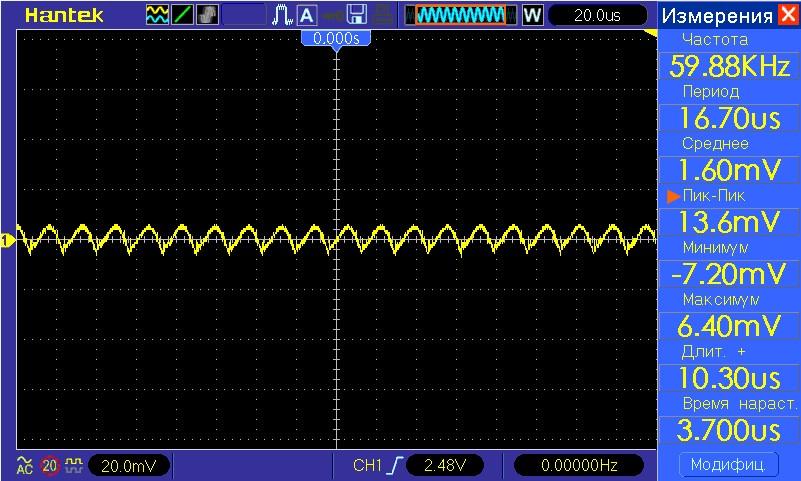

Пульсации при токе 2.5 А не более 15 мВ (при разрешенных до 50 мВ).

Кто не очень хорошо понимает в осциллографах, пульсации на осциллограмме обозначены сбоку под «Пик-пик».

Цветом на диаграммах напряжений показано отклонение напряжения в процентах. Дополнительно я проставил цифровые.

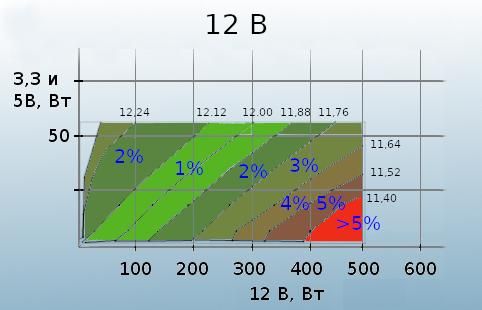

12 В



Как уже заметил выше, картина обычная для БП с групповой стабилизацией (это относится ко всем выходным напряжениям). На графике имеем области с отклонениями более 5 %, но они расположены в зоне нагрузок, которые в нормальном компьютере весьма редко встречаются. В целом, стабилизация неплохая для БП такой схемы.

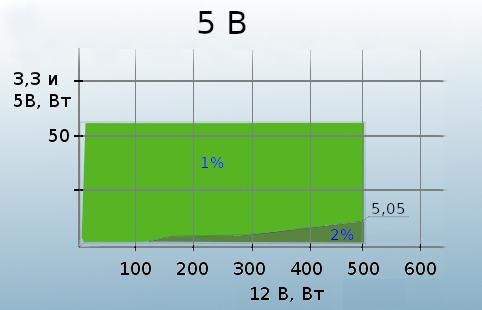

5 В

Тут всё отлично.

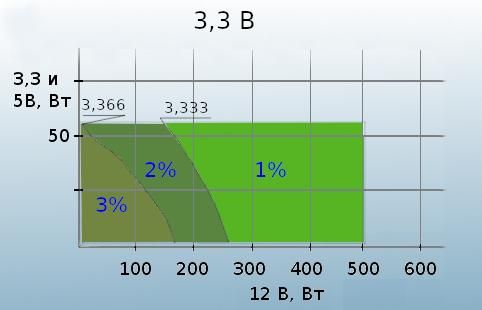

3.3 В

Всё отлично. Отклонение не более 3 %.

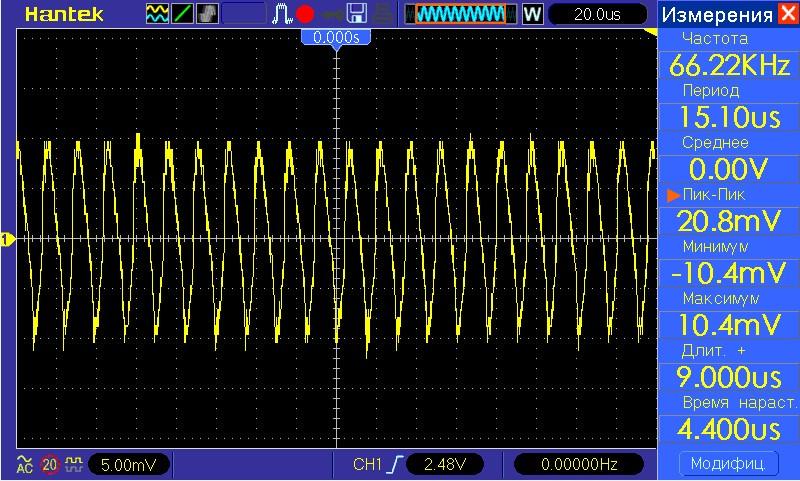

Пульсации

Пульсации по всем линиям в пределах нормы.

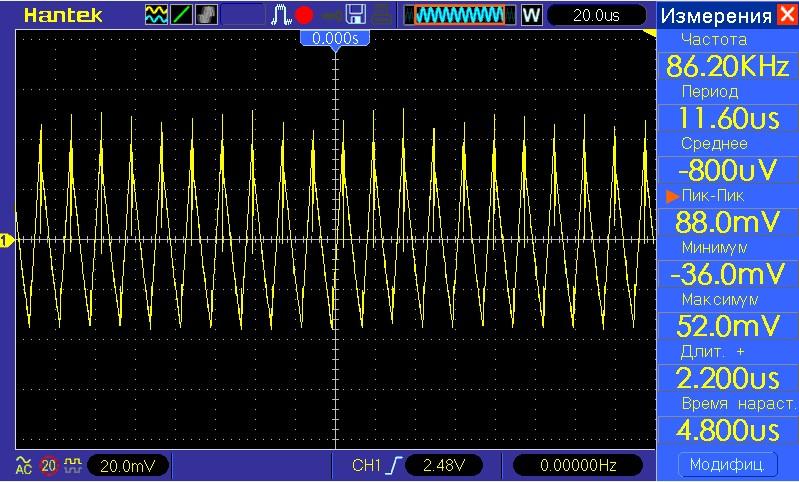

12 В линия — не больше 90 мВ.

5 В линия — не больше 25 мВ.

И 3.3 линия — не больше 20 мВ.

Извините, ступил немного, надо было по вертикали растянуть, поменять цену деления на 5 мВ. Ну да ладно, и так картина понятна.

КПД

На коробке и на самом БП есть надпись «83 PLUS». Такого стандарта не существует в природе. Есть 80 PLUS с различными уровнями, от простого, до Titanium, но сертификация блока по данному стандарту стоит весьма негуманных денег, которые в конце-концов изымаются из кармана покупателя.

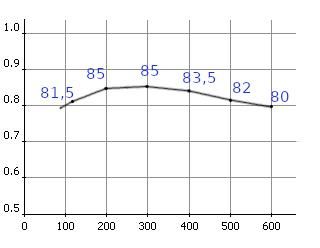

Что ж, давайте посмотрим реальную картину.

Очень достойно. Почти бронзовый сертификат.

Кстати, е2е4, я вам сертифицировал блок по 83 PLUS. Сколько там стоит сертификация по 80 PLUS? Около 400 000 рублей? Согласен на половину 🙂

По итогам тестирования могу сказать, что это скорее блок мощностью 500 Вт. Впрочем, этого для большинства средних компьютеров более чем хватит.

Выводы

Сразу хочется сказать товарищам, которые, не увидев в блоке японских конденсаторов, скорчат кислую рожицу и махнут рукой, фигня, мол. Вы неправы.

Большинство пользователей покупают именно такие недорогие блоки питания. И работают они у них по многу лет частенько. Хотя, справедливости ради стоит сказать, что и выходят из строя такие блоки чаще, чем топовые. Вопрос в том, готовы ли вы отдать раз в пять больше денег за БП? По мощности Mastero M600 хватит для любого процессора с одной видеокартой (не топовой и без разгона). Все нужные разъёмы в наличии. По электрическим характеристикам блок нормальный. Через 3−5 лет купите новый.

Или можете сейчас приобрести Fractal Design 500Вт 80 Plus Gold ION, который в три раза дороже, но он лучше 🙂

Мне понравился блок, несмотря на некоторые нюансы. На несколько лет его спокойно хватит. Тем более, что цена у него весьма гуманная и купить что-то лучшее за такие деньги будет весьма затруднительно.

Надпись «Одобрено лучшими специалистами» теперь имеет законное право быть нанесённой на коробку.
