Обзор корпуса TESLA TSL-100: яркий, прочный и недорогой

Если выбирать корпус для недорогого игрового компьютера, то сейчас модели в районе 4 тысяч рублей выглядят оптимальными. Они заметно крепче более дешёвых собратьев — из железа 0.5 мм, а не «фольги». С неплохой продуваемостью — есть меш-модели с сетчатой панелью. По дизайну тоже множество вариантов. Словом, выбрать есть из чего. Об одном из таких корпусов и пойдёт речь.

TESLA TSL-100 — недорогой корпус для геймерского ПК начального уровня. На его игровую направленность указывает подсветка передней панели, четыре предустановленных RGB-вентилятора и боковая стенка из калёного стекла.

В обзоре я изучу конструкцию корпуса, проверю удобно ли в нём собирать и обслуживать систему, а также протестирую её в FurMark и Cyberpunk 2077.

Содержание

• Характеристики
• Упаковка
• Внешний вид и разъёмы
• Внутренняя компоновка
• Сборка
• Тесты
• Режимы подсветки
• Стоит ли брать корпус TESLA TSL-100



Характеристики



* Значения со звёздочкой — фактические, измерены автором



Упаковка

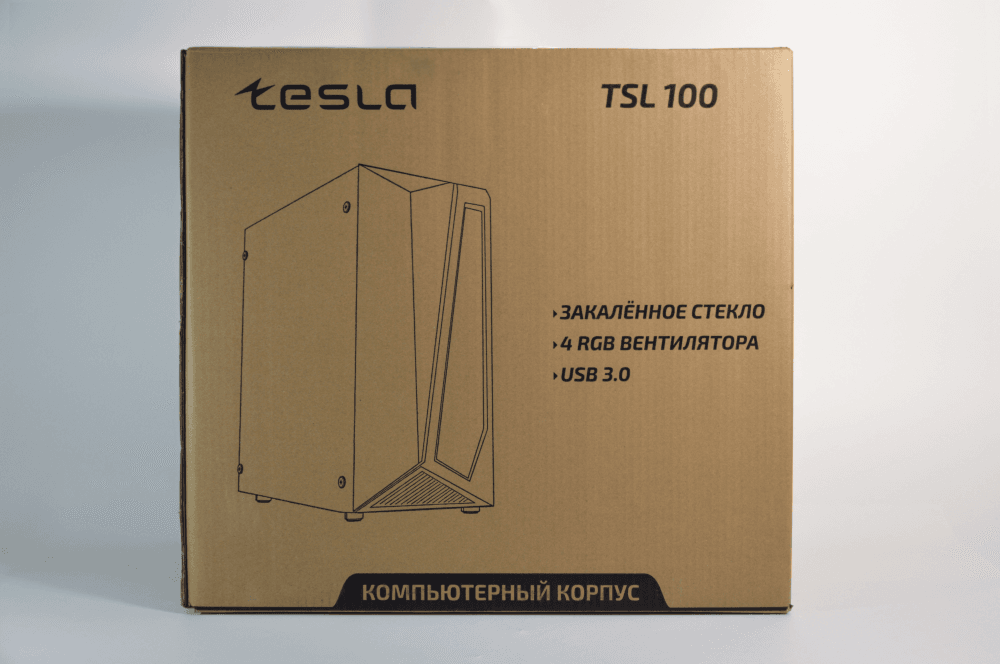

Корпус упакован в коробку из гофрокартона. На её лицевой стороне перечислены особенности корпуса. Стеклянная боковая стенка — для наблюдений за внутренним миром ПК. Четыре вентилятора в комплекте намекают на хорошую продуваемость, а порт USB 3.0 на передней панели всегда приветствуется — он пригодится для быстрых флешек и внешних жёстких дисков.

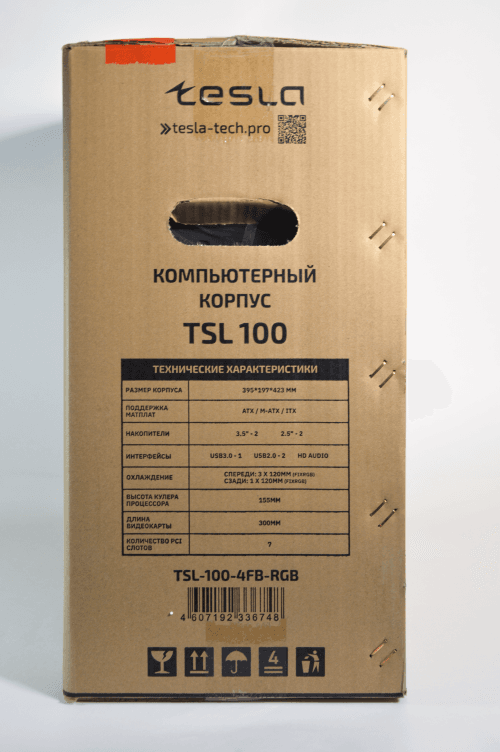

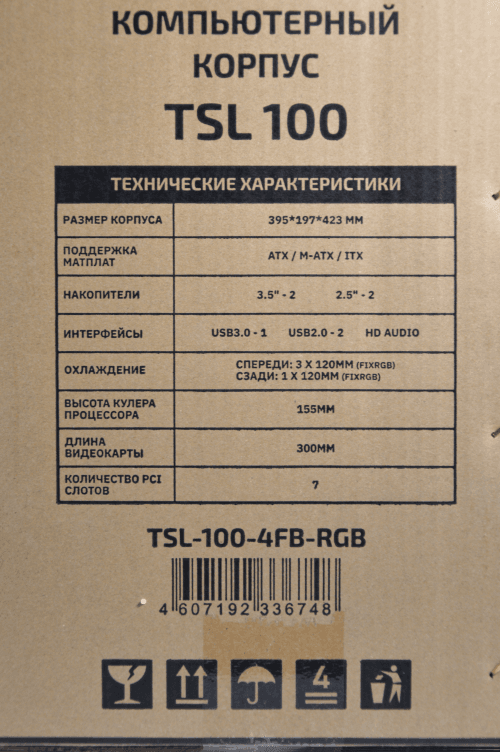

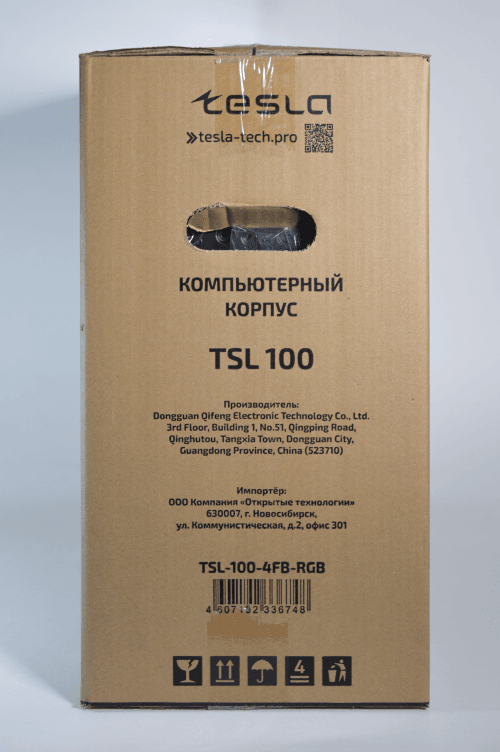

На одном из торцов указаны данные производителя и импортёра, на другом — подробные характеристики.



Отмечу, что для охлаждения указаны только установленные вентиляторы. По факту для них есть ещё пара мест сверху.

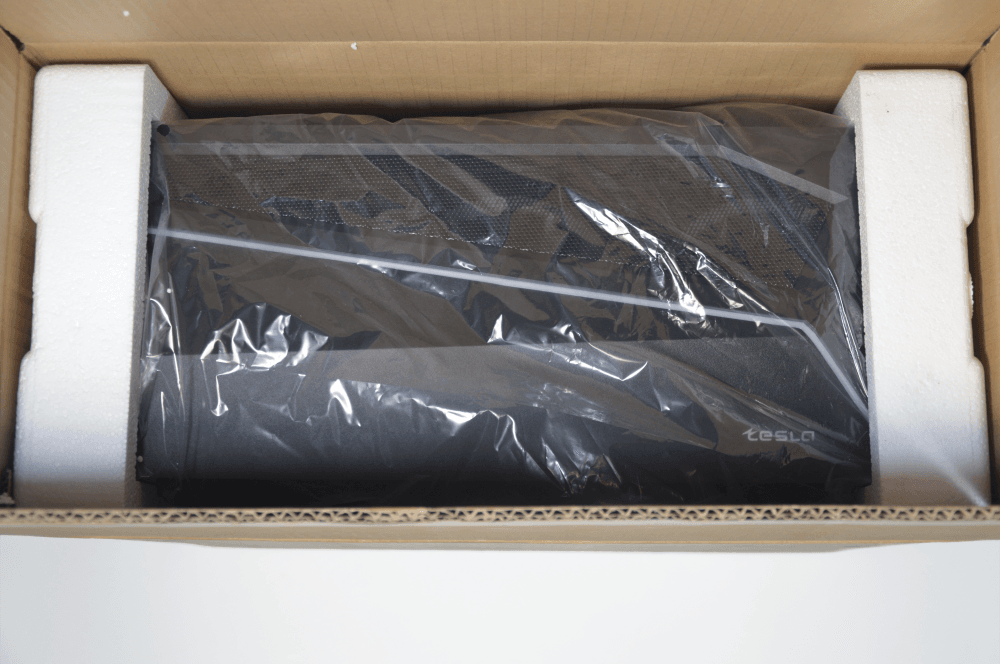

Внутри коробки корпус плотно обхватывают два пенопластовых ложемента, а от пыли, влаги и царапин защищает полиэтиленовый пакет.

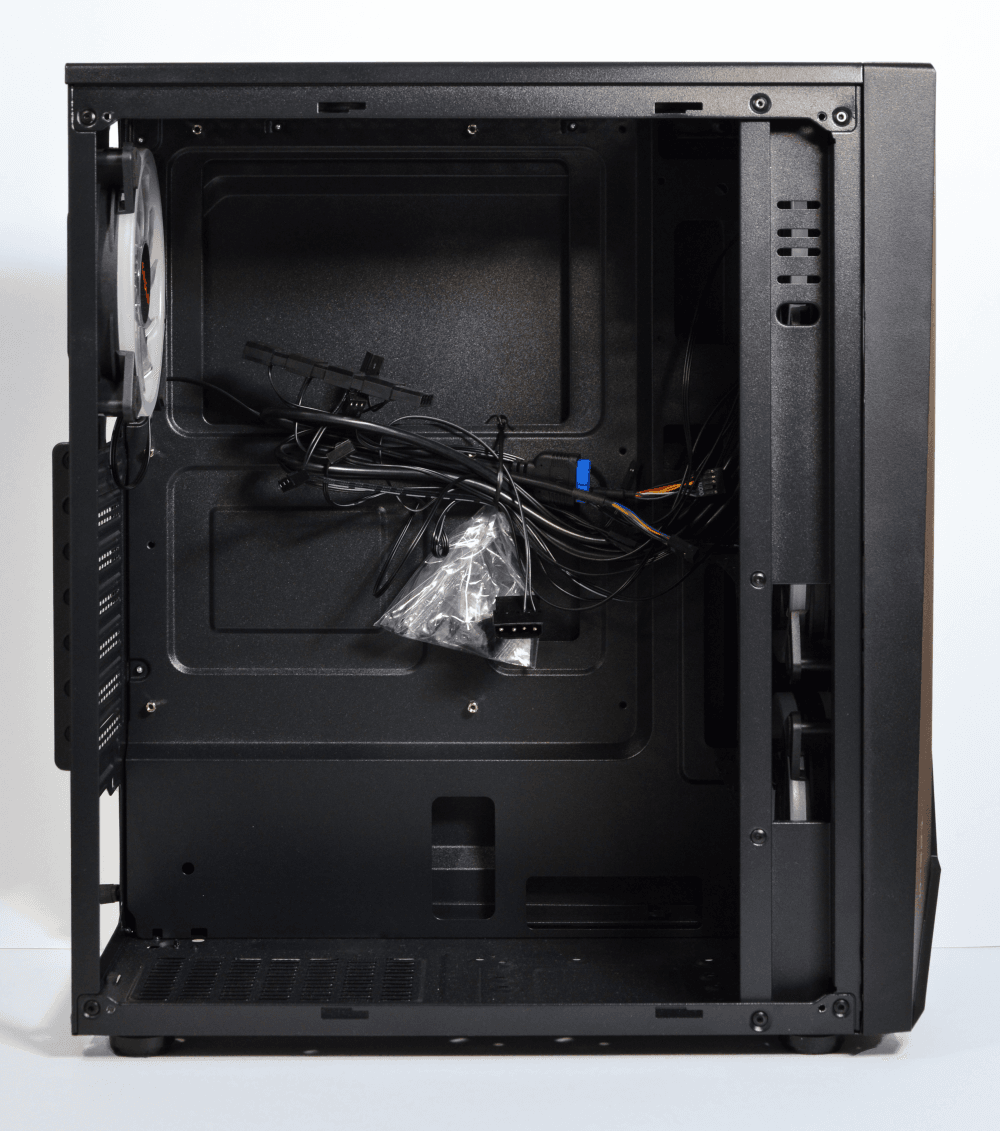

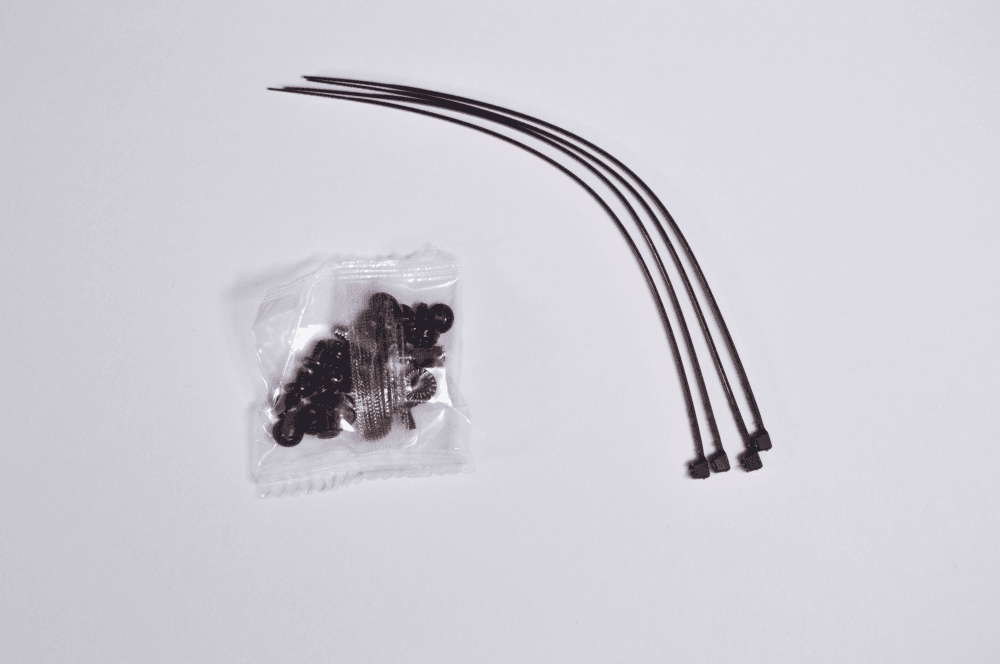

Внутрь корпуса производитель положил набор болтиков и стяжек для кабель-менеджмента.



Внешний вид и разъёмы

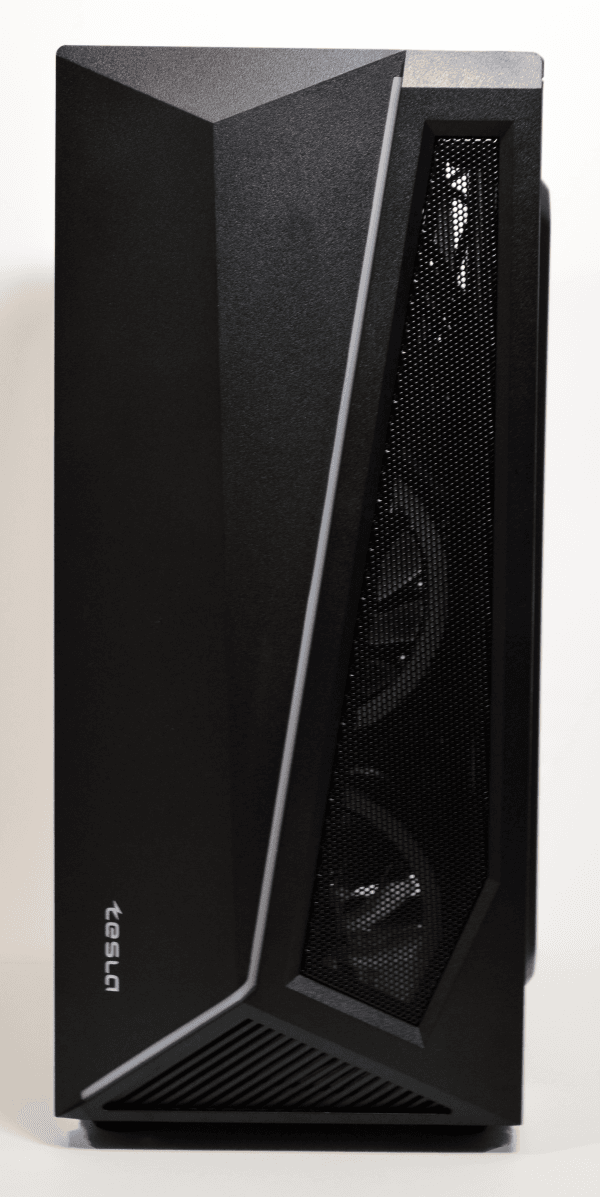

Передняя панель из пластика и разделена на две части. Справа находится  металлическая сетка для притока воздуха к трём фронтальным вентиляторам. Той же цели служат и вырезы снизу.

По центру находится RGB-лента, подробнее о подсветке расскажу в конце обзора.

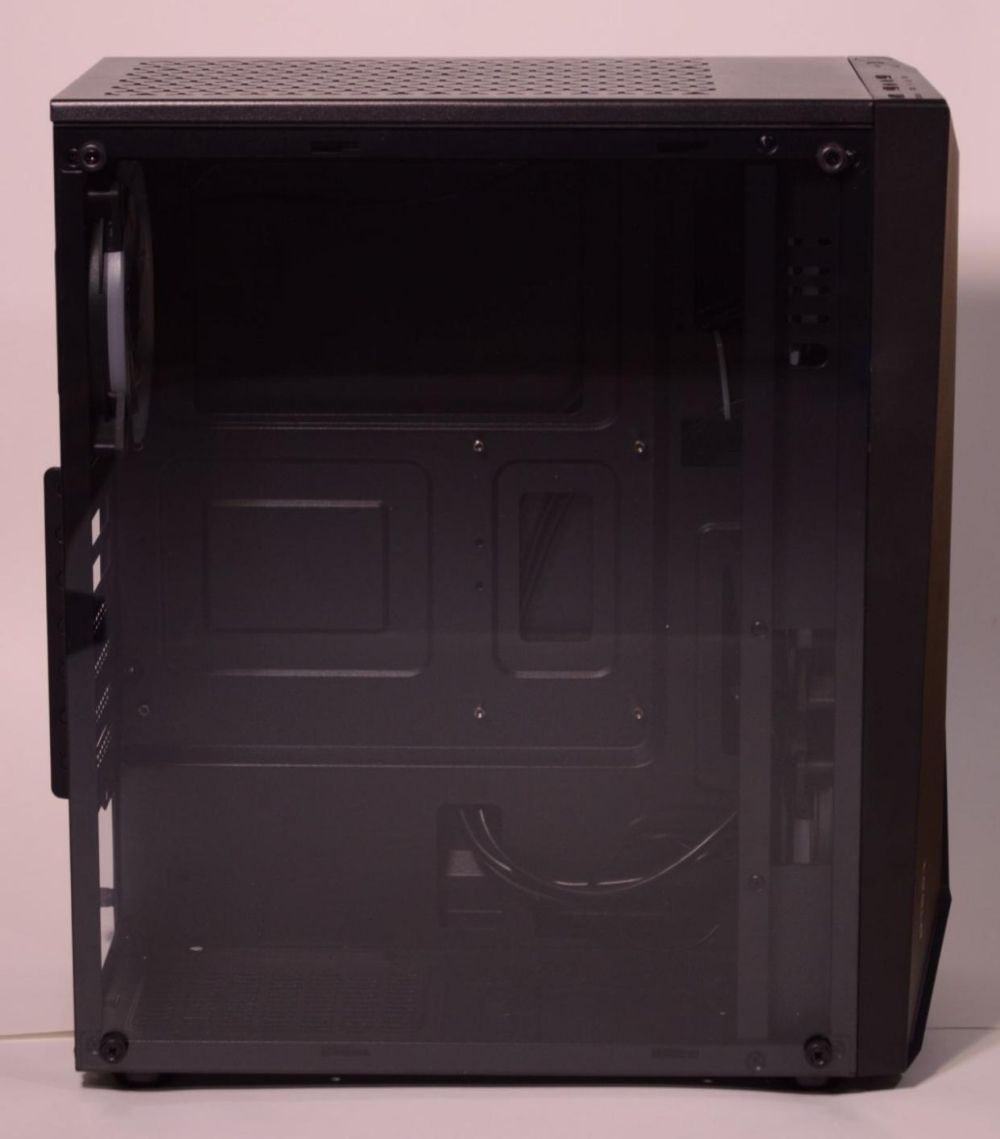

Сбоку нас встречает прозрачная стеклянная панель, ставшая уже привычной частью геймерских ПК. Как можно закрыть свой компьютер бездушной металлической крышкой, когда изнутри он сияет всеми цветами радуги?

Понятно, что стекло препятствует проникновению воздуха сбоку, но это компенсируется тремя вентиляторами спереди.

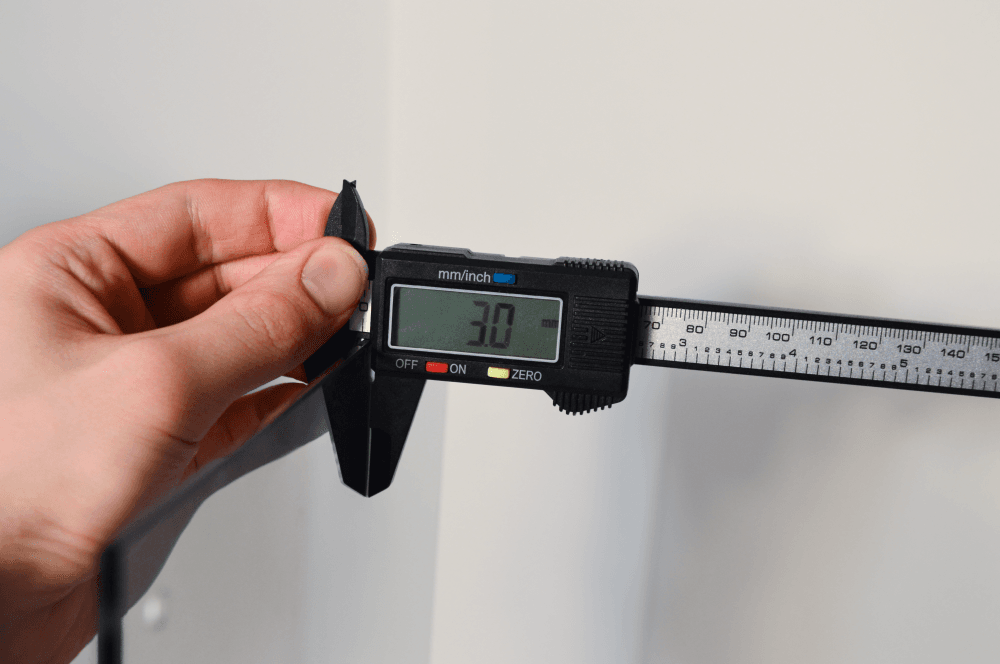

Толщина стекла — 3 мм

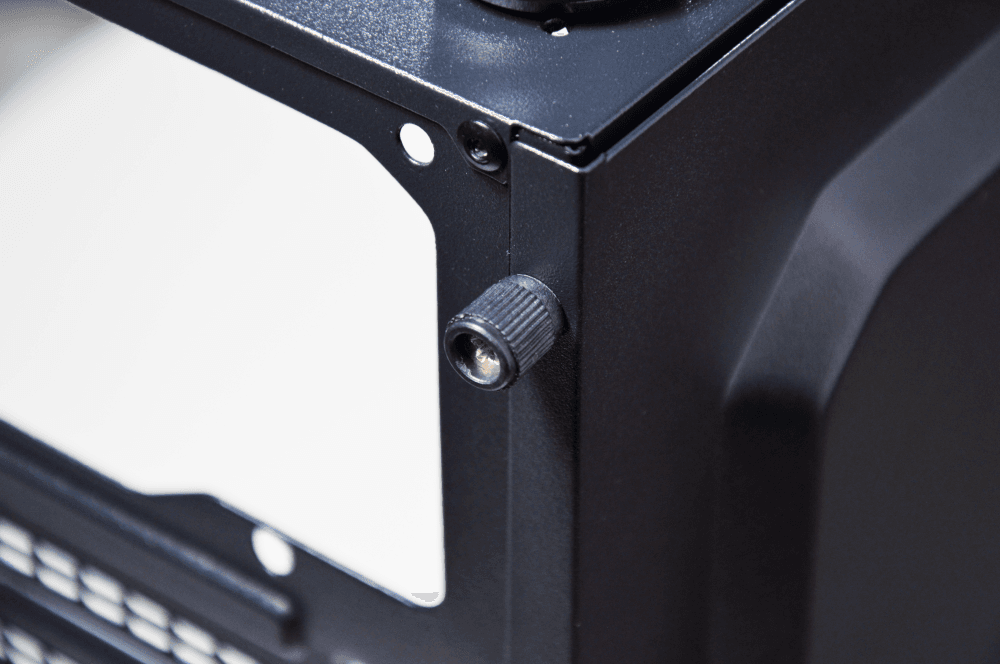

Панель держат четыре болтика с накатанной головкой, то есть их можно закручивать и откручивать пальцами. Впрочем, при первом открытии отвёрткой придётся воспользоваться — болты закручены на совесть, чтобы стекло не болталось при транспортировке.

При снятии стекла советую положить корпус набок — из-за того, что удерживающих пазов не предусмотрено, его можно запросто случайно уронить (конечно, если у вас нет третьей руки для поддержки).

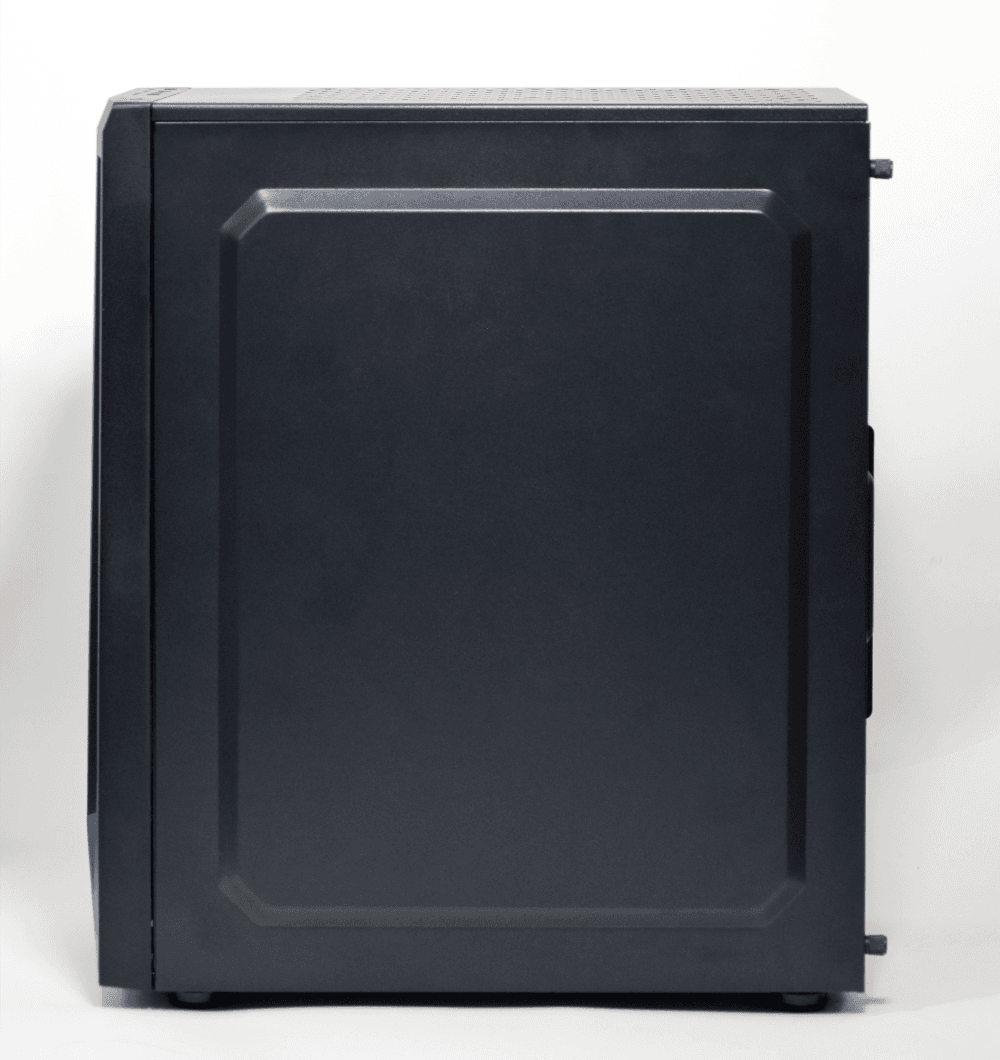

С другой стороны — глухая металлическая крышка, которую придерживают два болта. Они так же, как и у стеклянной панели,  откручиваются пальцами. Вроде мелочь, но радует каждый раз, когда нужно заменить комплектующие или поправить кабель.

Такие винты держат обе боковые стенки

На панели предусмотрена выпуклость глубиной примерно в 8 мм. С одной стороны она создаёт место для кабель-менеджмента, с другой — делает корпус немного прочнее, выступая в роли ребра жёсткости.

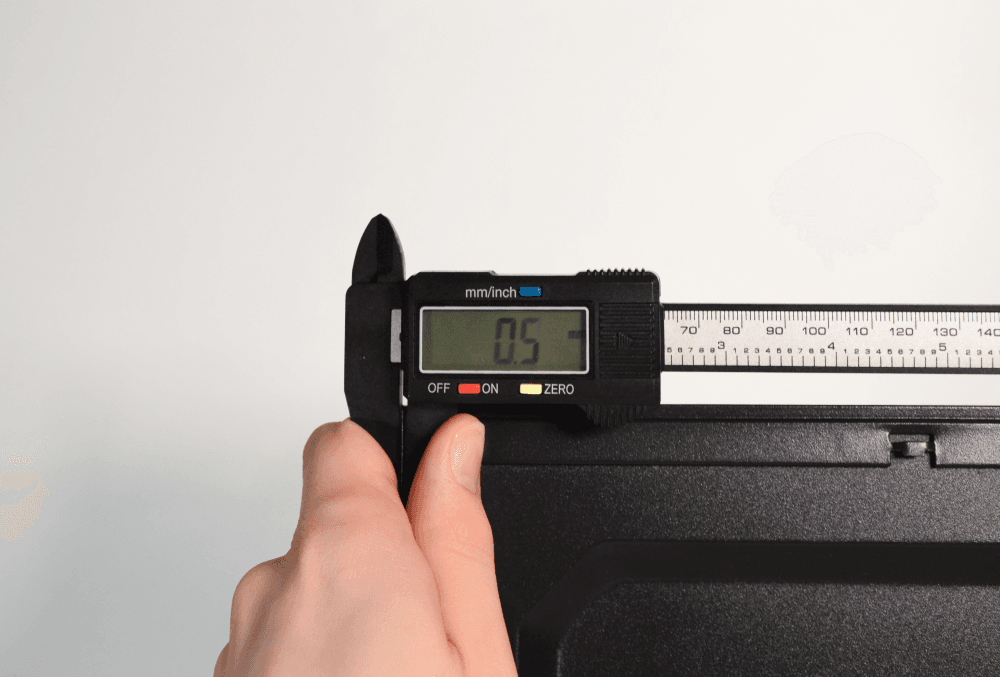

Толщина металла корпуса 0.5 мм. Кейс ощущается крепким, не гнётся и при этом не слишком тяжёлый — чуть легче 4 кг.

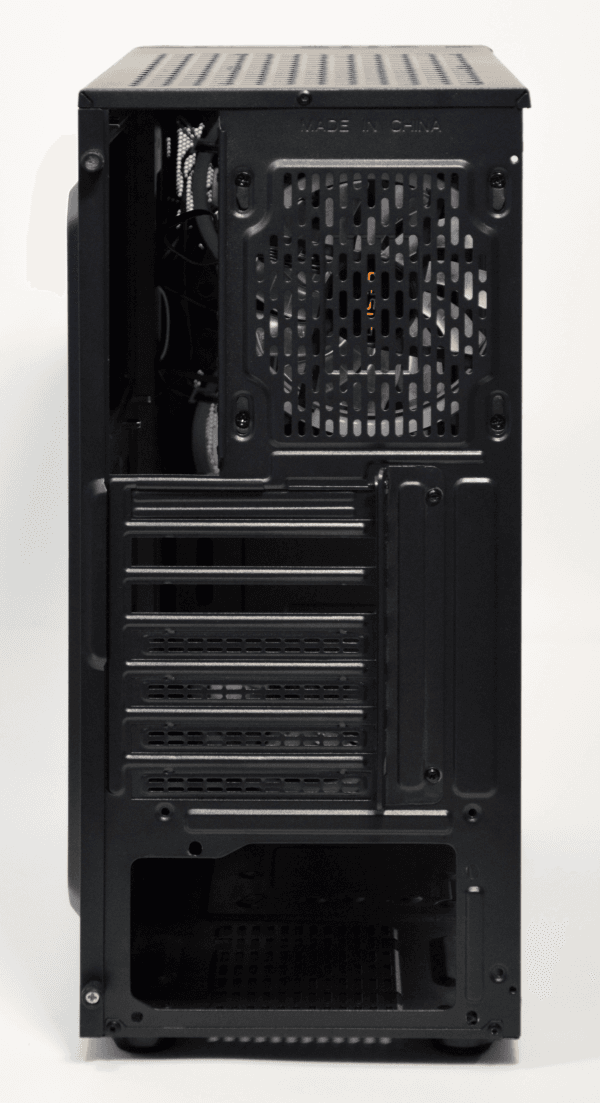

Сзади корпуса находятся (сверху-вниз):

• Слева — отверстие для задней планки материнской платы

• Правее место для 120 мм вентилятора

• Ниже 7 слотов с заглушками под карты расширения. Первая заглушка многоразовая, остальные одноразовые, выламываются по мере надобности.

• Справа от них металлическая планка для слотов расширения, закрученная двумя болтами.

• В самом низу место под блок питания. Нижнее расположение БП не только улучшает внешний вид сборки. Снизу блок питания может охлаждать себя воздухом комнатной температуры

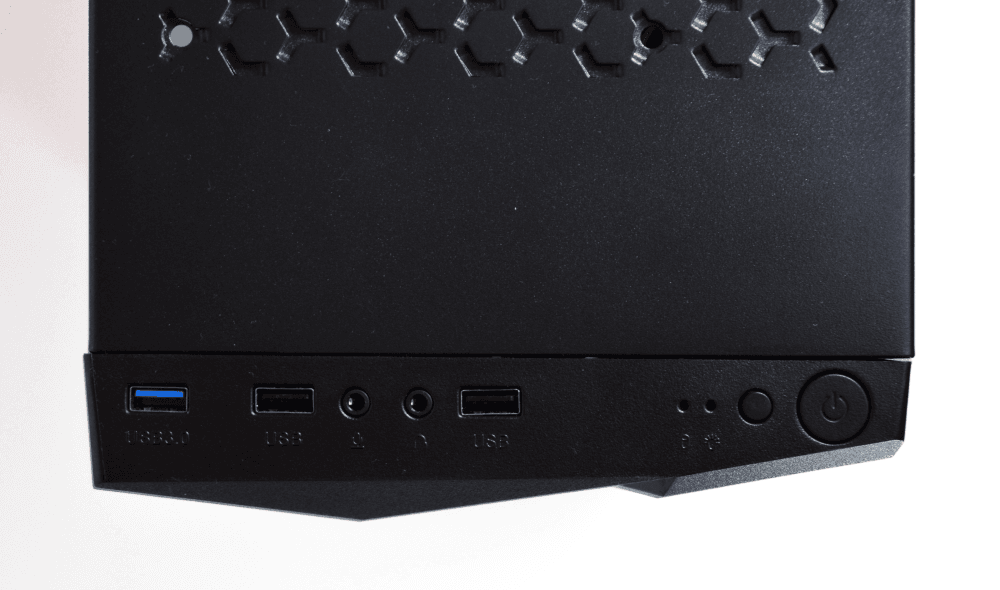

Сверху на передней панели расположились разъёмы (слева-направо):

• 1x USB 3.0

• 1x USB 2.0

• Вход для микрофона

• Выход для наушников

• 1x USB 2.0

• Индикаторы питания и активности накопителей

• Кнопка переключения подсветки

• Кнопка включения

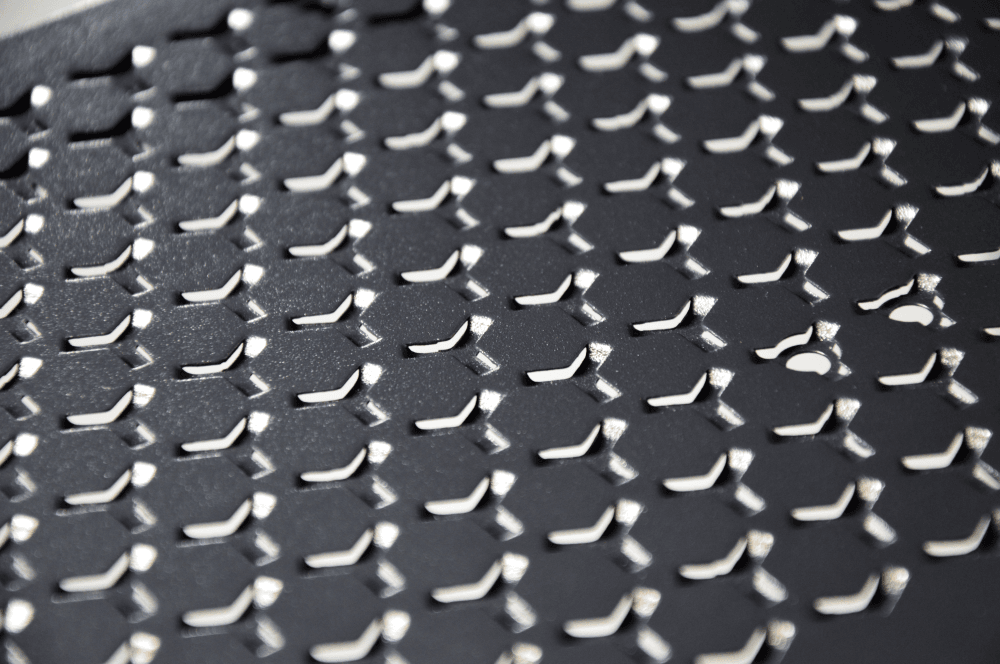

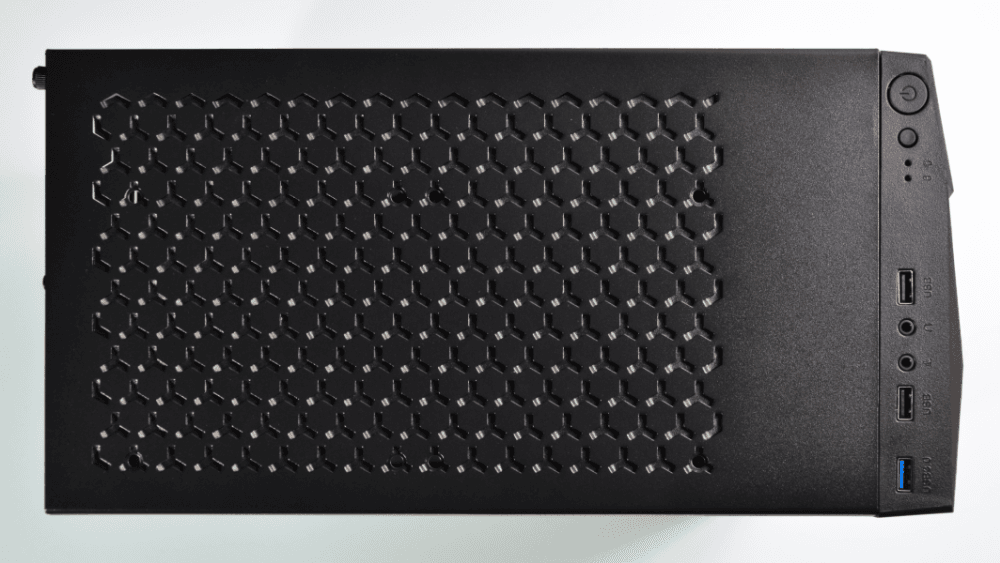

В верхней части корпуса вместо обычной сетки для вентиляции мы видим шестиугольные углубления. Такое решение обходится производителю дешевле, чем пылевые фильтры на магнитах, но это лучше чем, глухая стенка.



Целое поле шестиугольников или трёхлучевых звёздочек, смотря как посмотреть

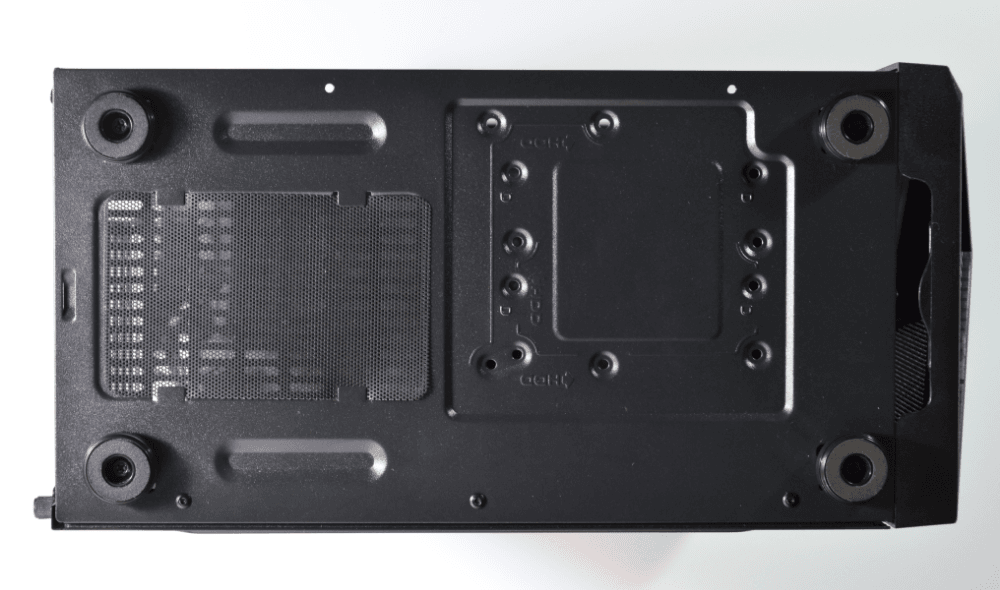

Снизу на корпусе видим отверстие для блока питания с пылевым фильтром, отверстия для крепления HDD/SSD (к ним вернёмся в разделе сборки) и ножки.

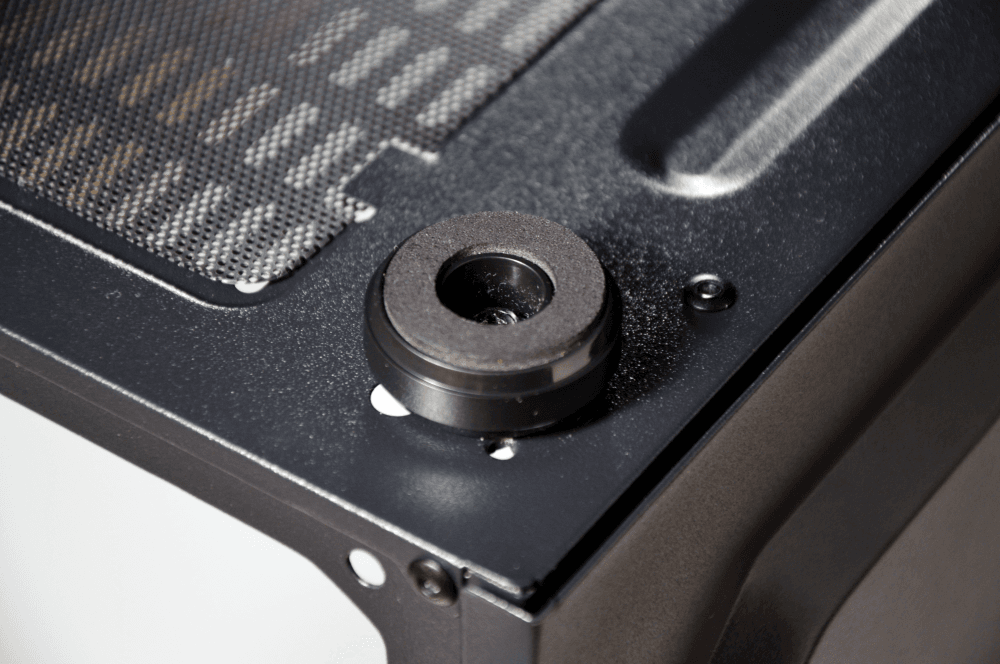

На ножках корпуса — накладки из пены. Они не позволят вибрации от жёсткого диска и вентиляторов резонировать с основанием, на котором будет стоять ПК.



Внутренняя компоновка



Корпус совместим с материнскими платами форматов ATX, mATX и Mini-ITX, то есть в него получится установить практически любую стандартную плату.

В корпусе установлены четыре вентилятора диаметром 120 мм: три спереди на вдув и один сзади на выдув. Можно добавить ещё два сверху такого же размера.

Предусмотрено два места под накопители, оба подходят для дисков 3.5′′ (стандартные HDD для ПК) и для 2.5′′ накопителей (SSD или ноутбучные HDD).

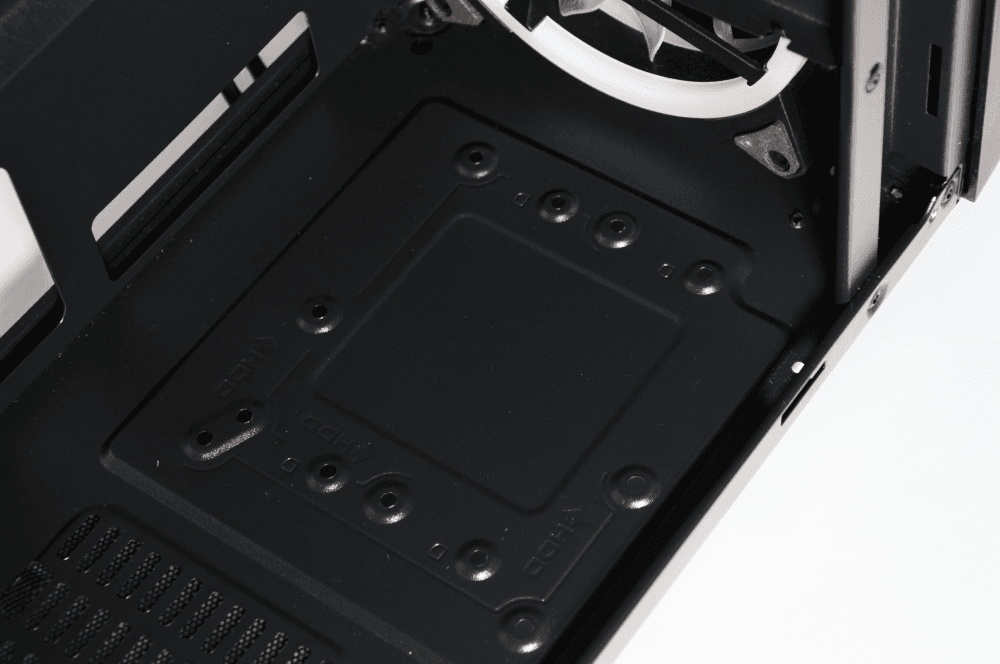

Посадочное место на дне корпуса



Второй накопитель устанавливается напротив фронтальных вентиляторов



Необычное место для накопителя сразу привлекло моё внимание. Не буду утверждать, что это уникальное решение, но пока не видел такого ни в одном корпусе.

Если решите здесь установить HDD 3.5′′, то для него предусмотрено крепление на три винта сверху, а снизу накопитель фиксируется тремя «крючками».

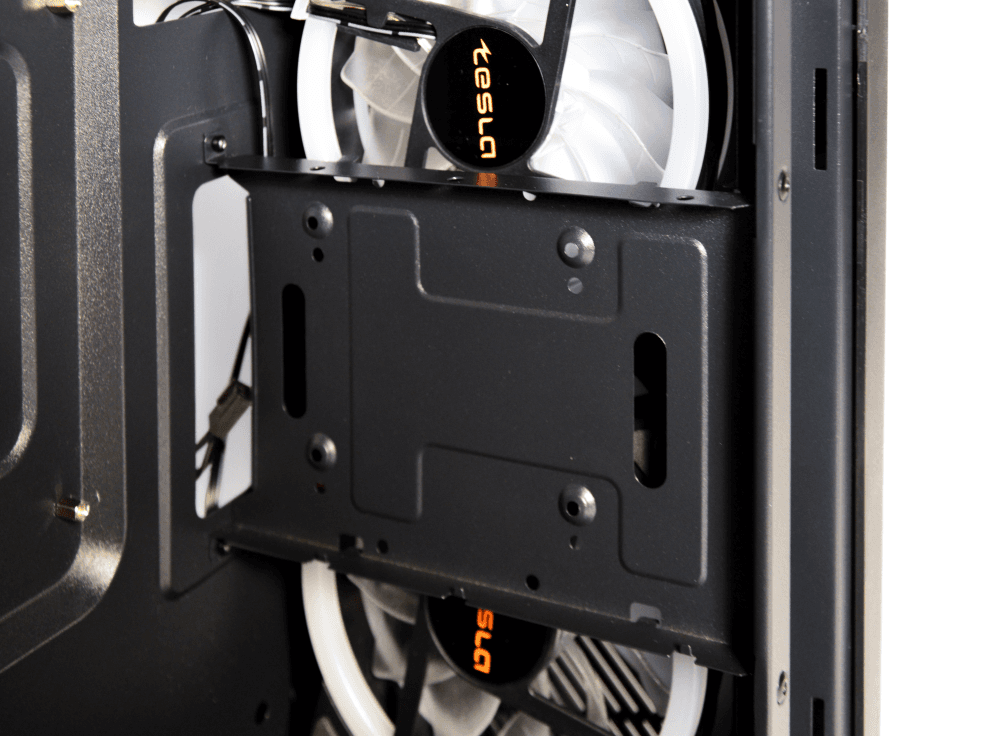

2.5” SSD устанавливается на пластину напротив вентиляторов. Причём установка  возможна двумя способами: со стороны пластины, которая ближе к вентиляторам, и с обратной. Первый проще — SSD прикручивается через отверстия чуть ниже четырёх выпуклых, но так диск не видно. Второй способ потребует бо́льших усилий, но зато вы будете видеть свой SSD. О нём я расскажу в разделе сборки.

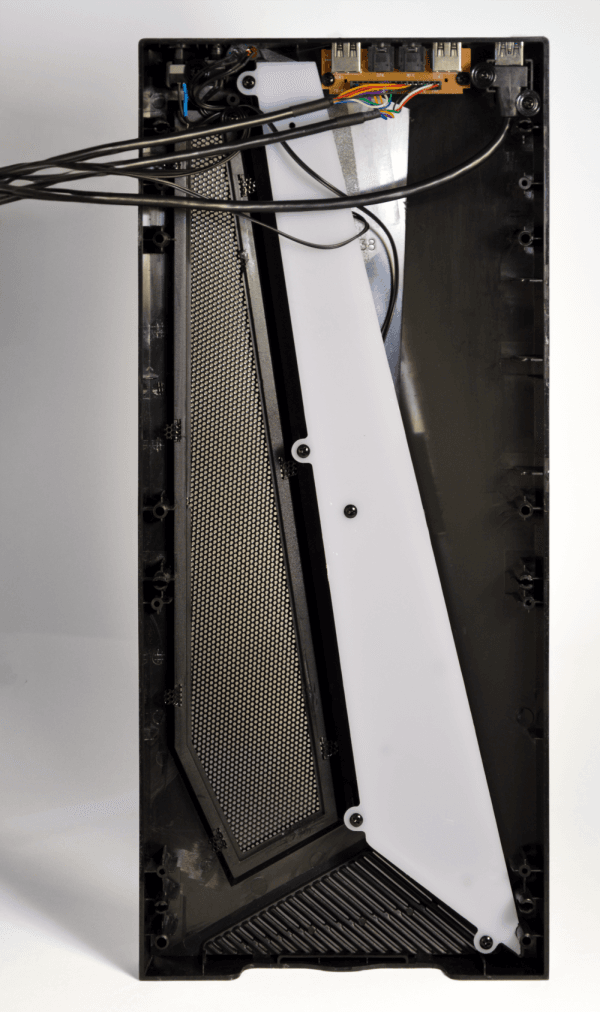

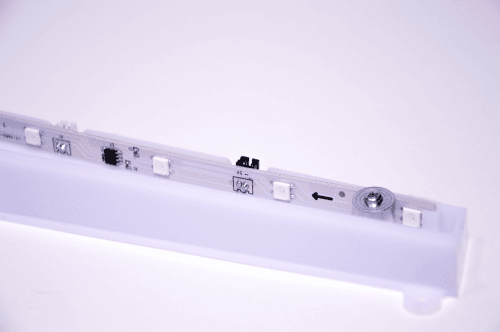

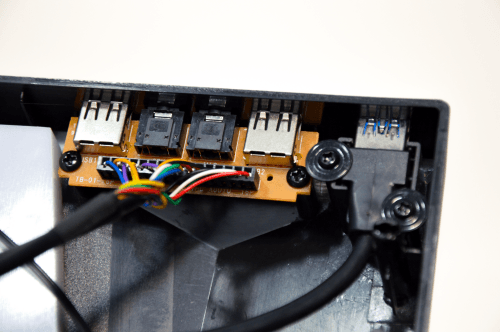

На обратной стороне передней панели видим рассеиватель для светодиодной ленты и плату для разъёмов. От неё к материнской плате идёт жгут проводов с коннекторами.

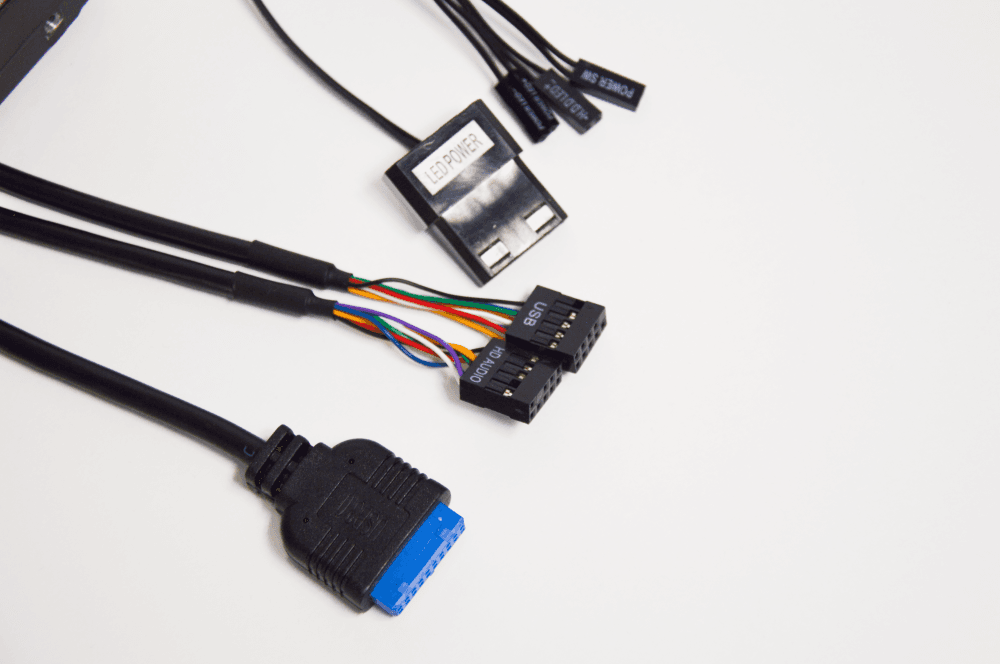

Коннекторы подключения передней панели

Перечислю коннекторы по назначению, сверху-вниз:

1. Кнопка включения (POWER SW)
2. Индикатор активности накопителей (HDD LED)
3. Индикатор включения ПК (POWER LED+, POWER LED-)
4. Питание подсветки передней панели (формата Molex, LED POWER)
5. USB 2.0 — 10-pin
6. Фронтального аудио (микрофон и наушники) — 10-pin (HD AUDIO)
7. USB 3.0 — 19-pin



Сборка

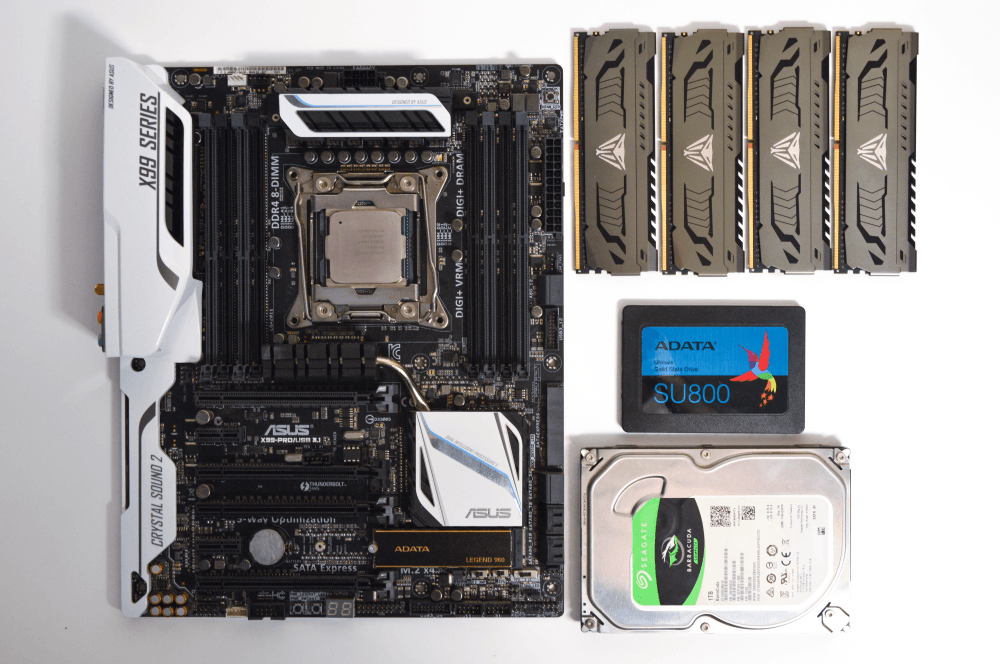

Для сборки и тестов я использовал свою домашнюю систему:

• Материнская плата ASUS LGA 2011-3 X99-PRO

• Процессор Xeon E5 2680 v4, 120 Вт

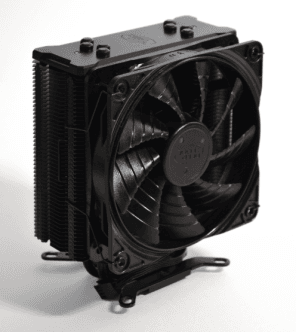

• Кулер процессора DEEPCOOL GAMMAXX GTE V2

• Оперативная память Patriot Viper 2666 МГц, 32 ГБ (4×8 ГБ)

• SSD 2.5" ADATA SU800 256 ГБ

• SSD M.2 ADATA LEGEND 960 1 ТБ

• HDD 3.5" Seagate BarraCuda 1 ТБ

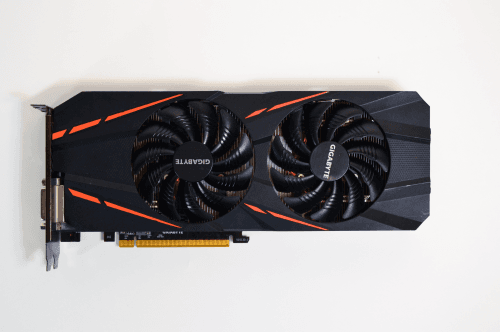

• Видеокарта Gigabyte GeForce GTX 1060 G1 GAMING 6 ГБ, 120 Вт

• Блок питания TESLA Q600, 600 Вт

Такая конфигурация удерживает актуальность из последних сил, но главное — она позволит проверить корпус в деле и узнать насколько он подходит для охлаждения игровой сборки начально-среднего уровня.



Ещё пару лет назад GTX 1060 была самой популярной видеокартой в мире по данным Steam, а кулер DEEPCOOL GAMMAXX GTE V2 и его современные аналоги и сейчас справятся с охлаждением почти любого процессора.



Перед началом сборки следует проверить, что в корпус вкручены все стойки для материнской платы. По умолчанию в него установлены шесть стоек. Для полноразмерной платы, как в моём случае, потребовалось установить ещё три. Лучше всего для этого использовать отвёртку с торцевой головкой или плоскогубцы, но если нет ни того ни другого, можно закрутить и пальцами.

Материнская плата и блок питания установились без сюрпризов, а вот с накопителями  пришлось повозиться.

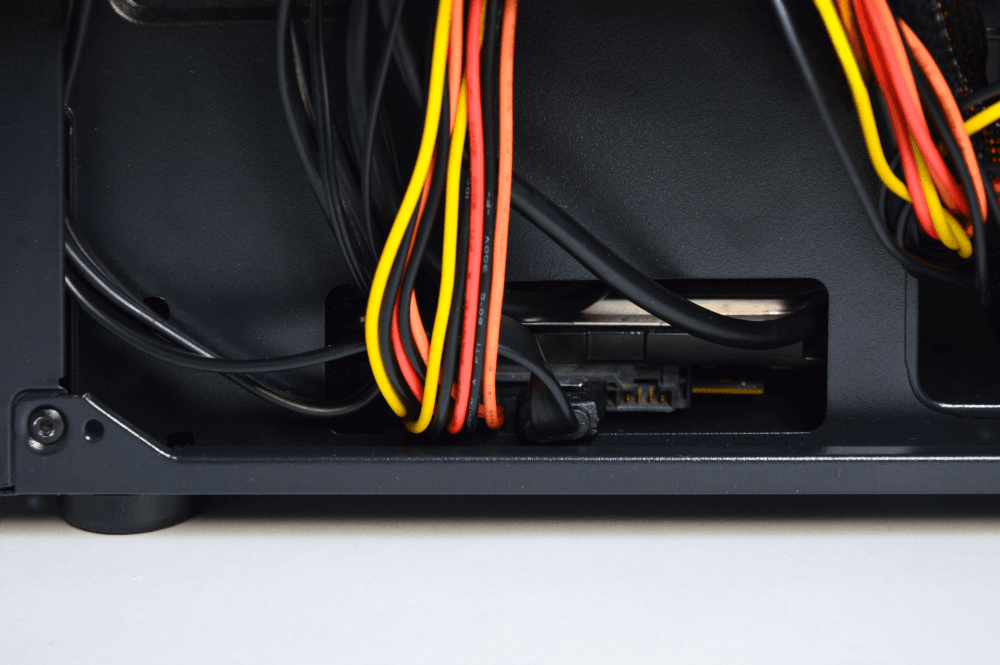

Жёсткий диск было решено поставить на днище корпуса, и тут не обошлось без сложностей. Конструкция корпуса не позволяет вставить коннектор питания в уже установленный HDD. Из-за этого питание к накопителю приходится подключать до его установки. И учитывайте, что вытащить коннектор из установленного диска тоже не получится — при замене блока питания или перестановке кабелей придётся откручивать накопитель.



И это значительное упущение в конструкции корпуса. Кабели и коннекторы у моего блока питания стандартные, а значит та же проблема с HDD возникнет у многих пользователей.

Но довольно о грустном. В конце концов жёсткий диск занял своё место. Очередь за SSD.

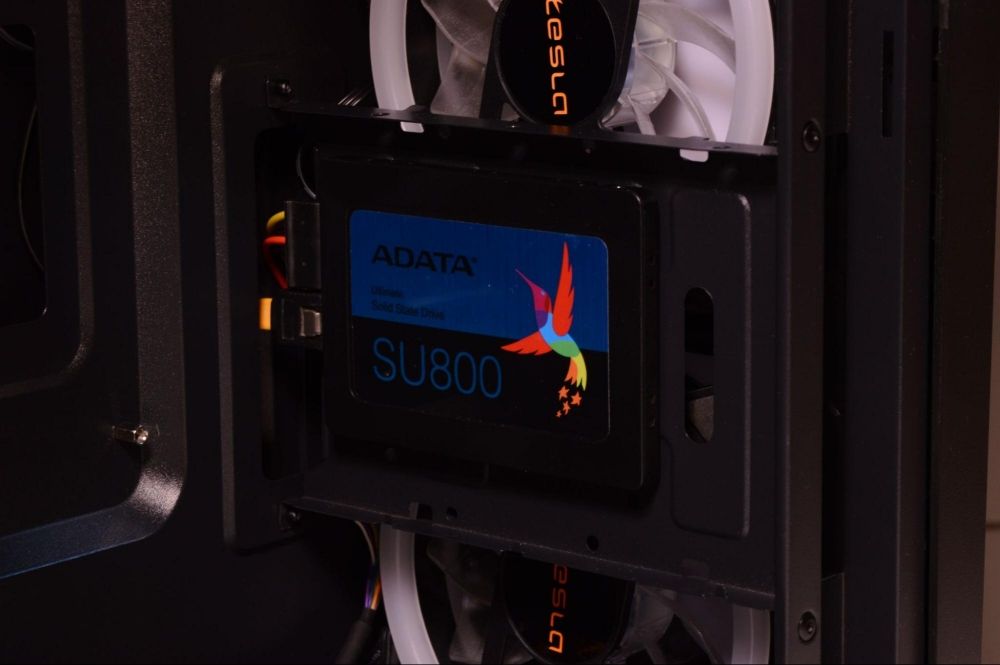

Чтобы установить SSD так, чтобы он радовал глаз, требуется снять переднюю панель.

Откручиваем винты обеих боковых панелей и снимаем их. Далее отсоединяем защёлки на каждом из углов передней панели — оттягиваем пластик до щелчка. Потребуется приложить некоторое усилие, но без фанатизма.

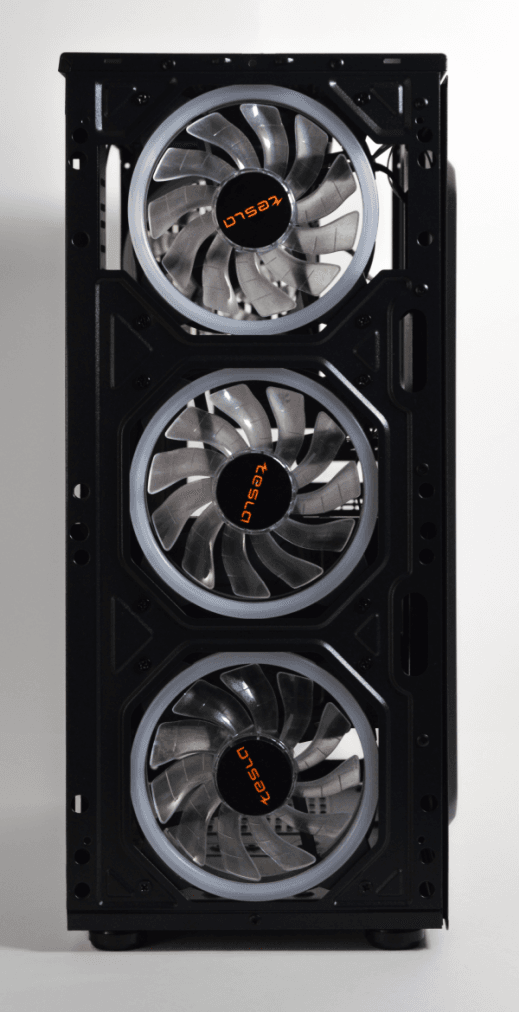

После того как панель снята, вкручиваем винты SSD между лопастей двух нижних вентиляторов. Если не торопитесь со сборкой или нет тонкой отвёртки, вентиляторы можно временно снять и упростить себе задачу. Затем ставим панель обратно и любуемся результатом.



Установка видеокарты прошла без проблем, но при длине 278 мм она встала впритык. Указанные на коробке и в характеристиках 300 мм в корпус явно не поместятся.

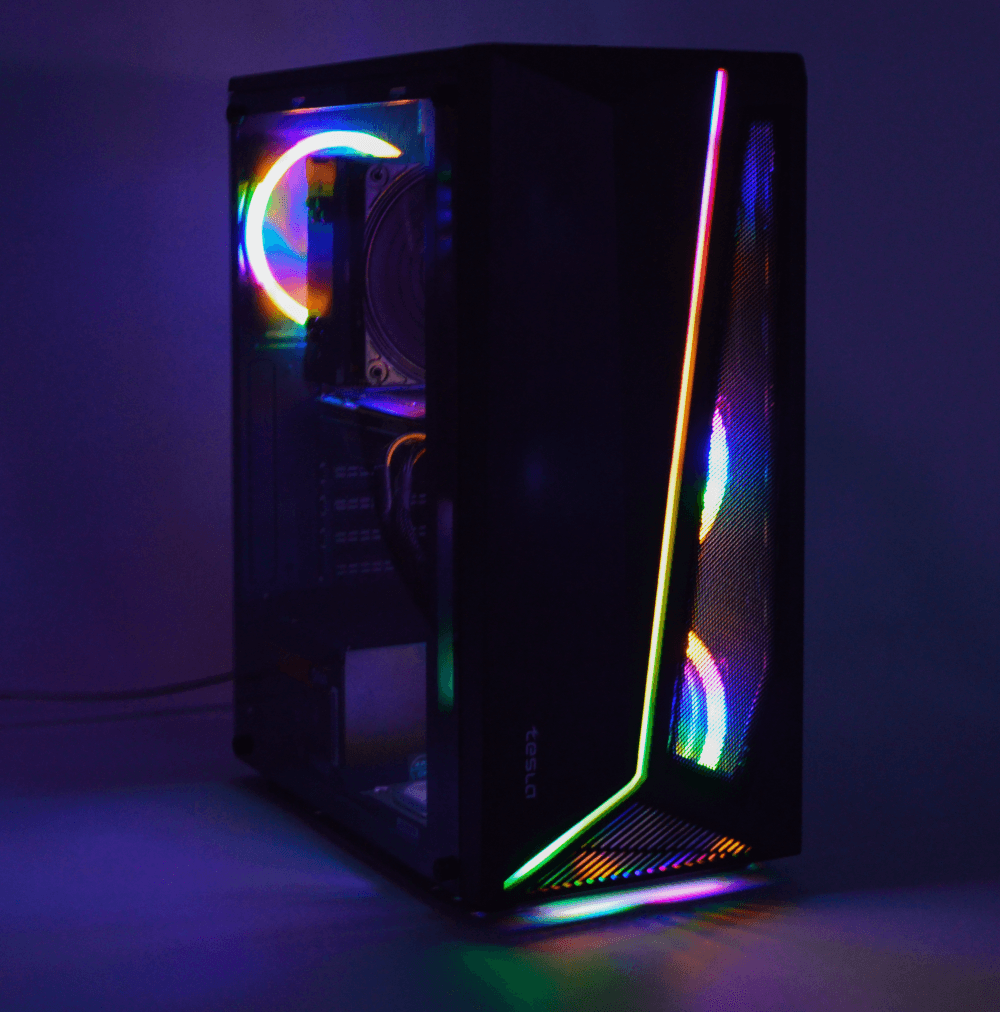

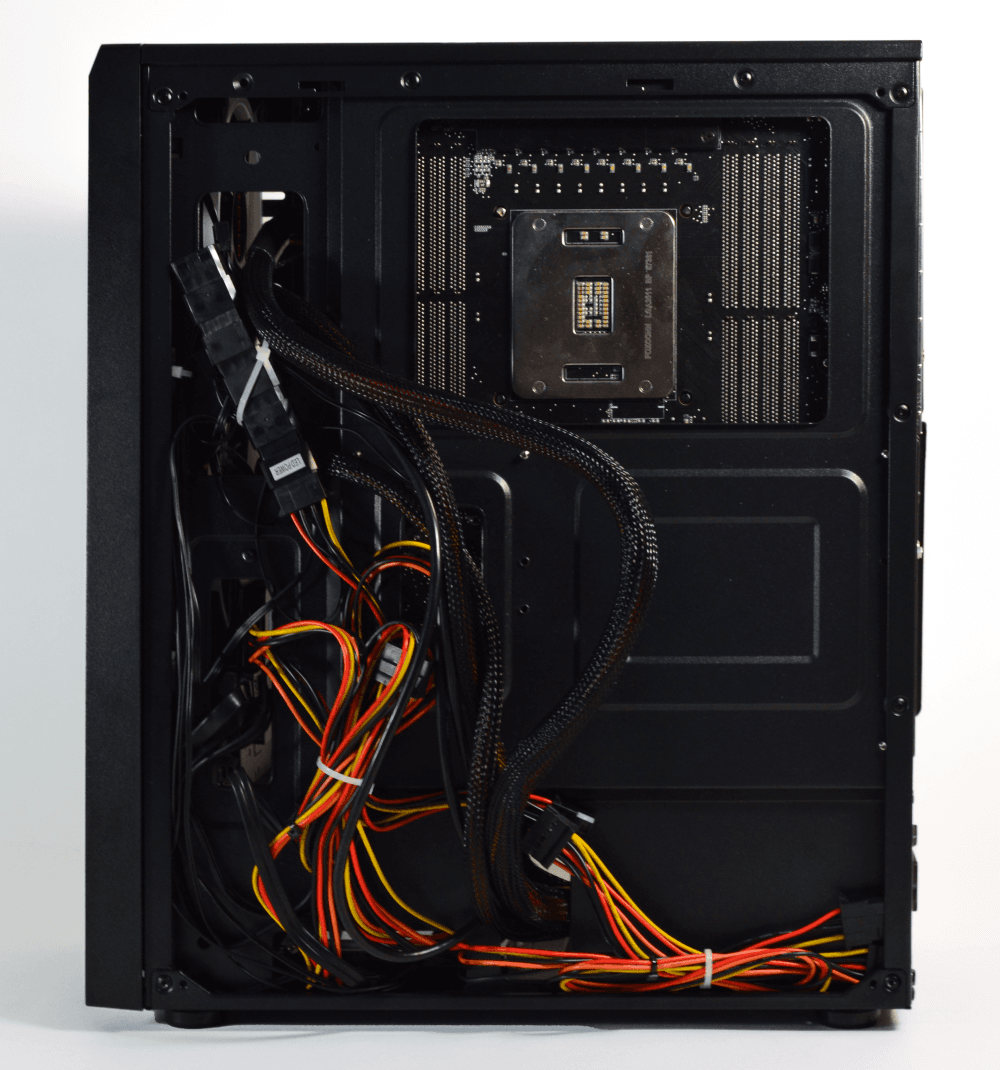

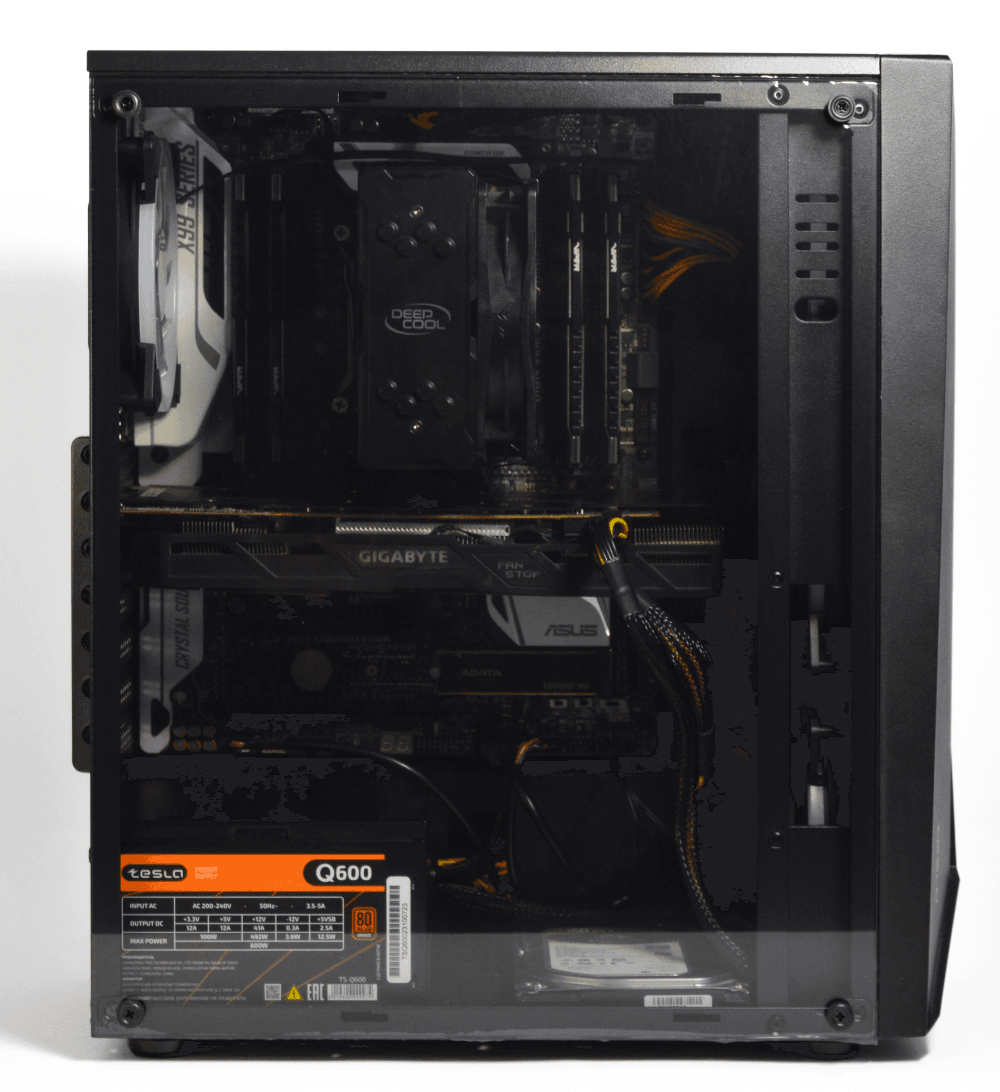

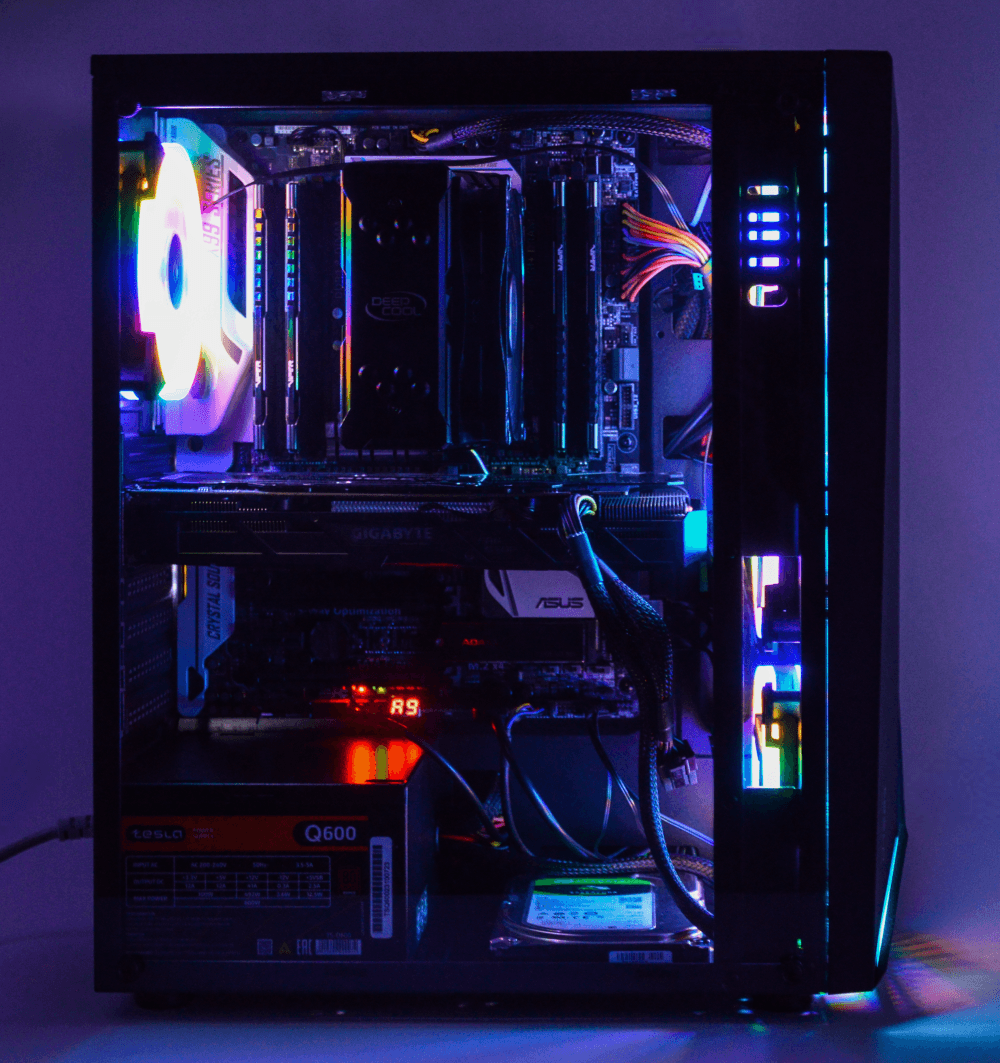

Собранный в TESLA TSL-100 системный блок смотрится вполне внушительно. Пара стяжек, и провода можно спрятать за заднюю панель.



Стеклянная панель и RGB-вентиляторы здесь совсем не пропадают зря.



Для подсветки передней панели можно выбрать один из 14 режимов либо отключить её полностью — долгим нажатием той же кнопки, что отвечает за выбор  свечения.



Подсветка вентиляторов не регулируемая, и всегда светит «радугой». Отключить её можно только вместе с вентиляторами (чего я делать категорически не рекомендую).



Тесты

Для проверки того, как корпус справляется с охлаждением комплектующих, я выбрал два теста:

1. Cyberpunk 2077 (высокие настройки) — проверить температуры при реальной нагрузке в играх.

2. и FurMark (CPU Burner + GPU stress test) — позволит увидеть как корпус справляется с максимальной нагрузкой.

Температура воздуха в комнате, при которой проводились тесты 26 °C.

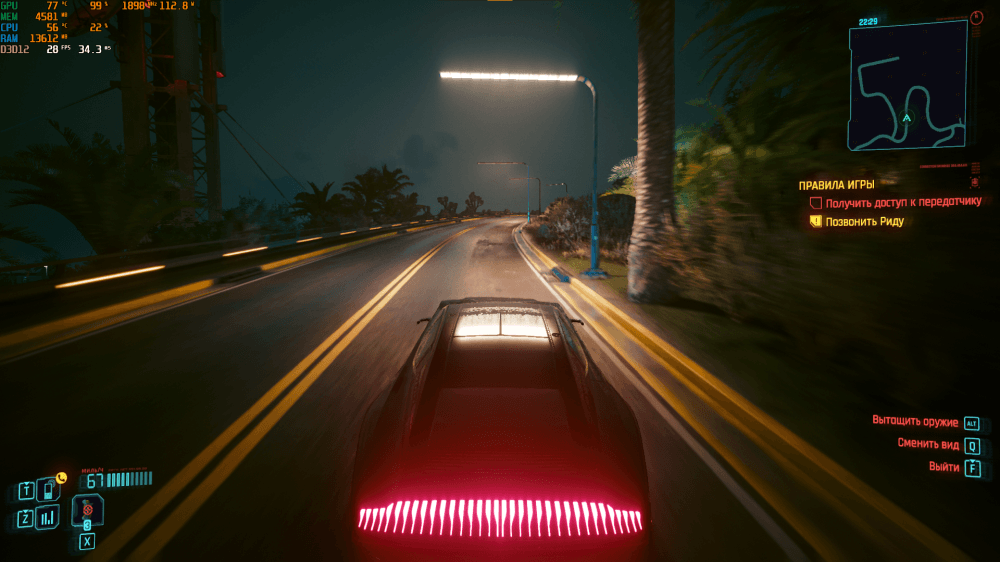

В Cyberpunk 2077 температура видеокарты стабильно держится в районе 77 °C, что неплохо для этой модели GTX 1060. Процессор нагружается не сильно — 56°C. Шум заметнее, чем в простое, но не вызывает дискомфорта.

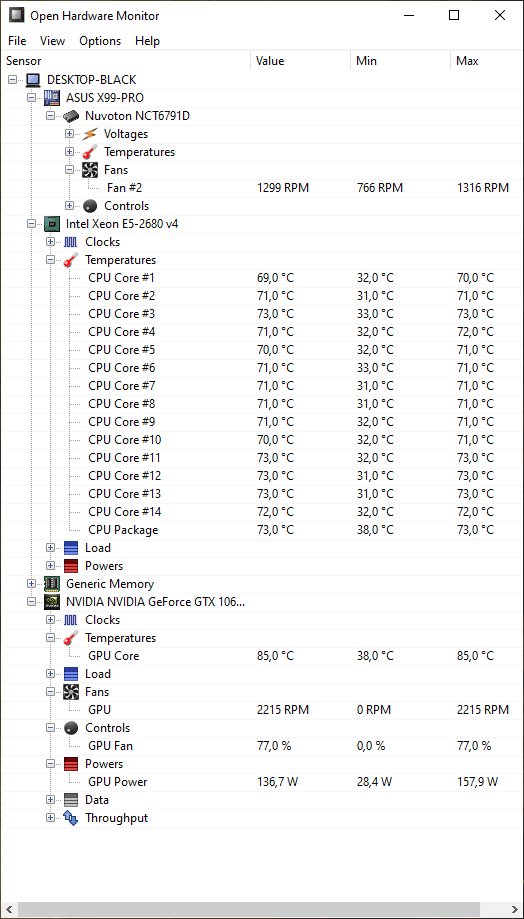

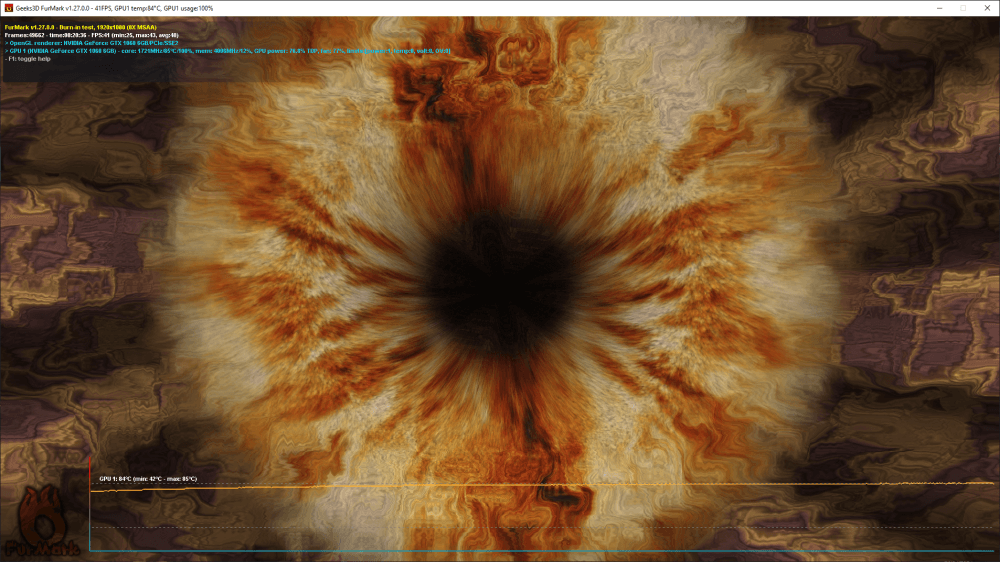

В FurMark температуры намного выше — у видеокарты 84 °C, у процессора 73 °C, а шум начинает вызывать дискомфорт. Для стресс-теста это нормально, он нагружает GPU и CPU намного сильнее, чем любая другая программа или игры. Главное, температуры не выходят за пределы допустимых, и система стабильна даже при такой нагрузке. Заодно такой тест — неплохой способ проверить поведение ПК в летнюю жару.

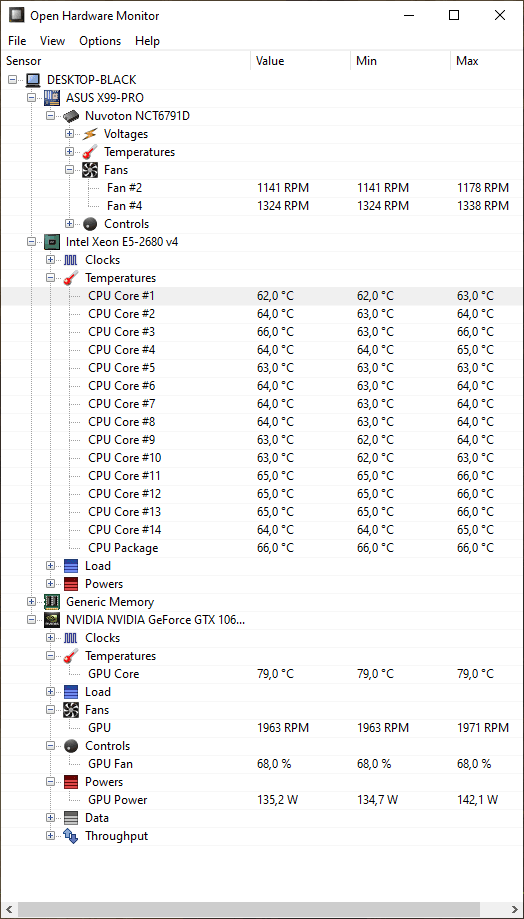

На этом тестирование можно было закончить, но мне стало интересно — получится ли снизить температуру, если добавить ещё один вентилятор? И я установил недорогой Mastero MF-120 на выдув прямо над процессором.

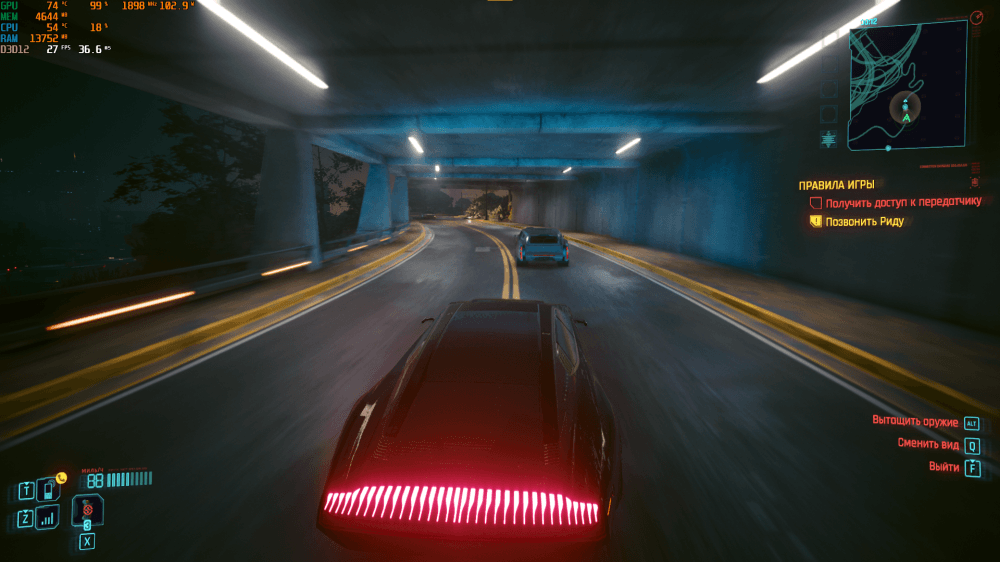

В «Киберпанке» удалось выиграть 3 градуса: температура видеокарты снизилась до 74 °C, у процессора до 54 °C.

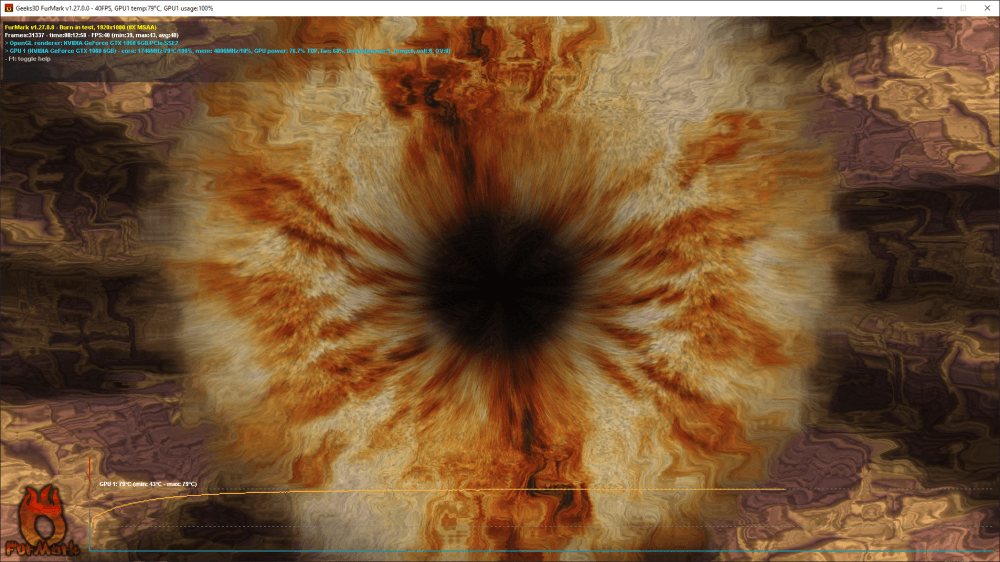

В стресс-тесте удалось скинуть целых 5−7 градусов: температура видеокарты 79 °C,  процессора — 66 °C.

Очень советую добавить вентилятор именно в этом месте, если решите выбрать корпус из обзора или похожий по конструкции.



Режимы подсветки

Корпус предлагает 7 динамических режимов и 7 статических одноцветных режимов подсветки.



В реальности цвета выглядят ярче и точнее, чем на видео



Далее кратко опишу их в той последовательности, в какой они переключаются кнопкой на верхней панели.

• Змейка — фиолетовый, белый и зелёный

• Дыхание — ассорти цветов

• Змейка — ассорти цветов

• Змейка — ассорти цветов, в одну и в другую сторону

• Красный

• Зелёный

• Синий

• Фиолетовый

• Бирюзовый

• Жёлтый

• Белый

• Змейка  — радуга

• Змейка  — ассорти, с паузой

• Змейка — ассорти, с паузой, другой вариант

Стоит ли брать корпус TESLA TSL-100

Я неделю пользовался ПК в этом корпусе и могу сказать, что кейс полностью оправдывает свою цену. Он не занимает много места, продуваемый и достаточно тихий — комплектные вентиляторы негромкие и без посторонних звуков. Правда процесс сборки оказался труднее, чем я предполагал. Особенно установка накопителей.

Плюсы:

• Стоимость, учитывая 4 RGB-вентилятора в комплекте

• Стильный дизайн — особенно, если вы любите подсветку

• Переключаемая подсветка передней панели

• Хорошая продуваемость

• Низкий шум



Минусы:

• Хлопотная установка накопителей

• «Радужная» не отключаемая подсветка вентиляторов может подойти не всем

• Неточности в характеристиках



Этот корпус не подойдёт, если вам хочется иметь полностью отключаемую подсветку или вы впервые собираете компьютер (но если любите трудности — вперёд). Если же у вас есть опыт сборки ПК или есть кому её доверить, а яркая подсветка — больше плюс, чем минус, смело рекомендую этот корпус.
