Недорогая матплата для офисного компьютера: обзор BaseTech H510M

Несмотря на популярность платформы LGA1700, её предшественница LGA1200 не сдаёт позиции. Высокий спрос на неё сохраняется из-за более низкой цены как на процессоры Intel 10 и 11 поколения, так и материнские платы.

В этом обзоре я рассмотрю системную плату BaseTech H510M для платформы LGA1200. Я расскажу о комплекте поставки, изучу схемотехнику и продемонстрирую возможности BIOS. Также в статье протестирую системный блок на основе данной платы, в том числе и в играх. В заключении определю плюсы и минусы данной модели.

Содержание

• Технические характеристики
• Комплект поставки и внешний вид
• BIOS
• Тестирование
  • Сеть и накопители
  • Игровые тесты
• Заключение



Технические характеристики

В таблице ниже приведены характеристики материнской платы BaseTech H510M.





В материнской плате используется чипсет Intel H470, а не H510, как можно было бы подумать исходя из названия модели. Чипсет H470 гораздо более продвинутый по возможностям подключения периферии. Кроме того, H470, в отличии от младших чипсетов 400-й серии, поддерживает процессоры 10 и 11 поколения.





Внутри ещё одна коробка, из крафтового картона. Такая упаковка сводит к минимуму  повреждение платы при транспортировке.



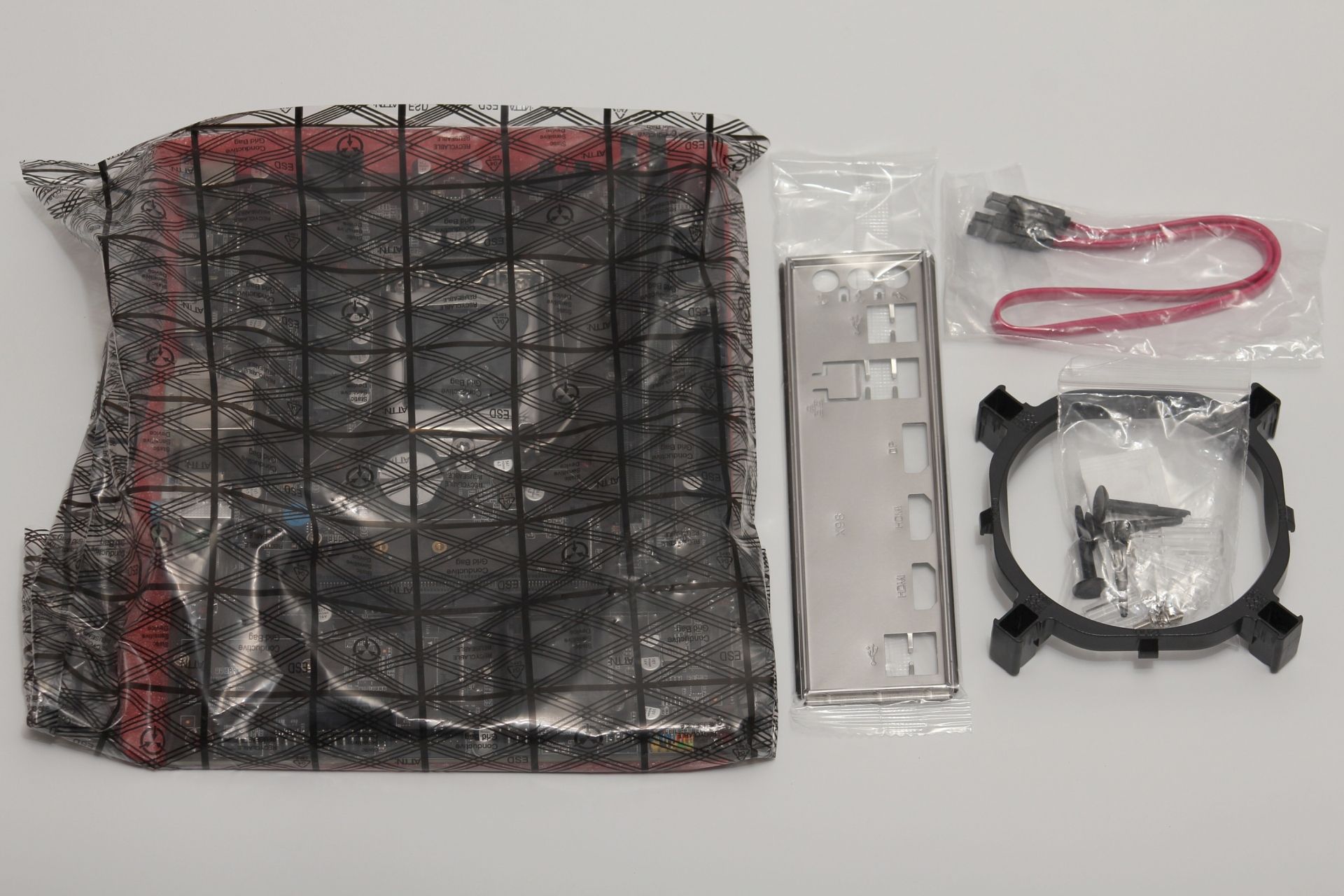

Комплект поставки типичен для бюджетных плат:

• Заглушка для портов ввода-вывода

• SATA-кабель

• Комплект креплений для процессорного кулера

• Упаковка термопасты

• Процессор Intel Core i3-10105 или Intel Core i5-10400 (опция)
• Кулер BaseTech Original BT-Orig-AL (опция)

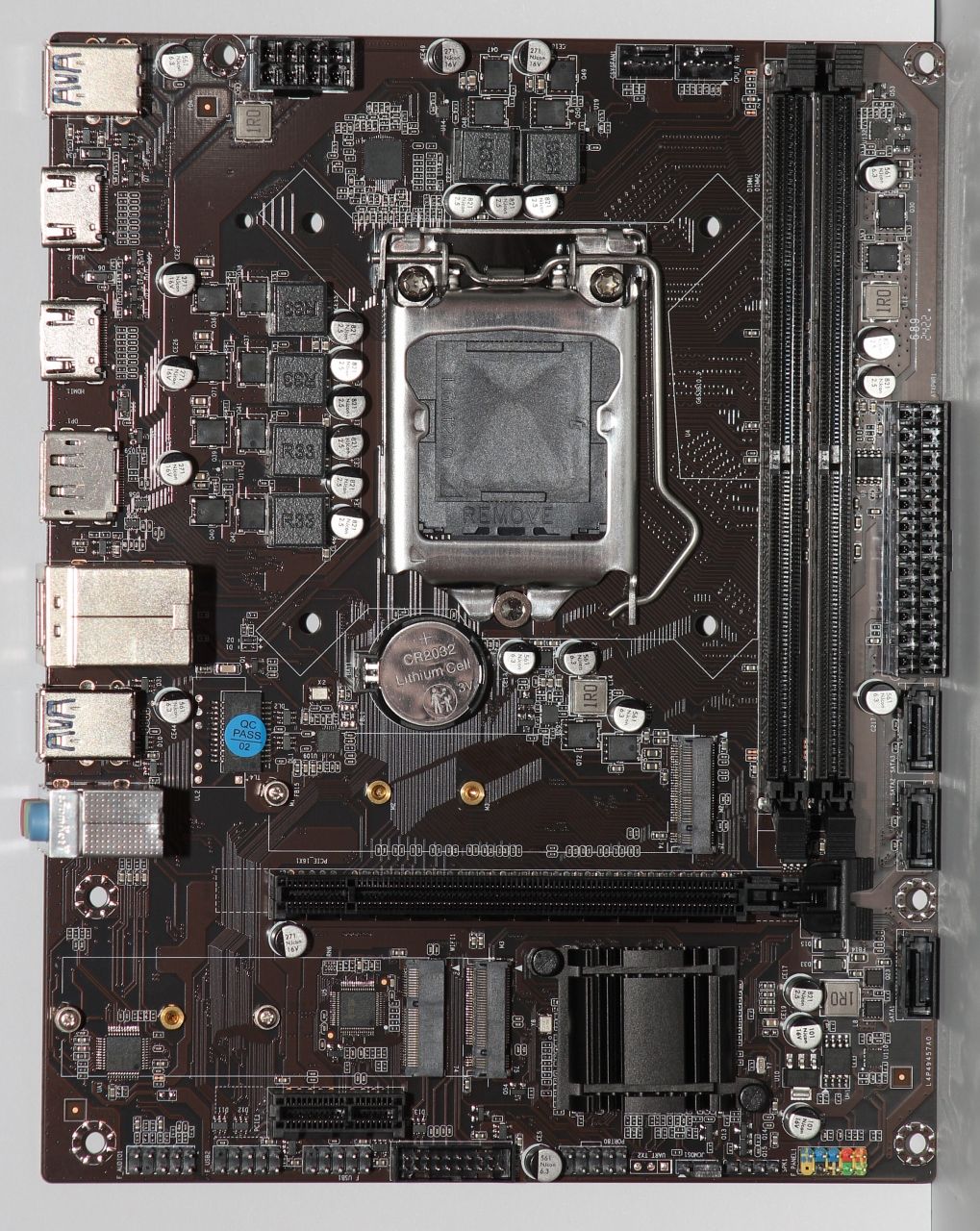

Форм-фактор материнской платы — mATX, её габариты 210×170 мм. Ключевые элементы расположены привычно — у правого края находится 24-контактный разъём питания платы, сверху — 8-контактный питания процессора, модули памяти — справа от процессорного разъёма.

Единственное, что выполнено не совсем обычно — защёлка разъёма питания процессора. Она находится не на верхней стороне разъёма, как на большинстве плат, а на нижней. Это может быть как плюсом, так и минусом. При наличии вентиляторов на верхней панели корпуса зажимать защёлку, расположенную сверху, может быть очень неудобно. С другой стороны, крупный башенный кулер может заблокировать доступ к защёлке, направленной вниз. Из-за этого для отключения питания процессора придётся демонтировать его систему охлаждения.

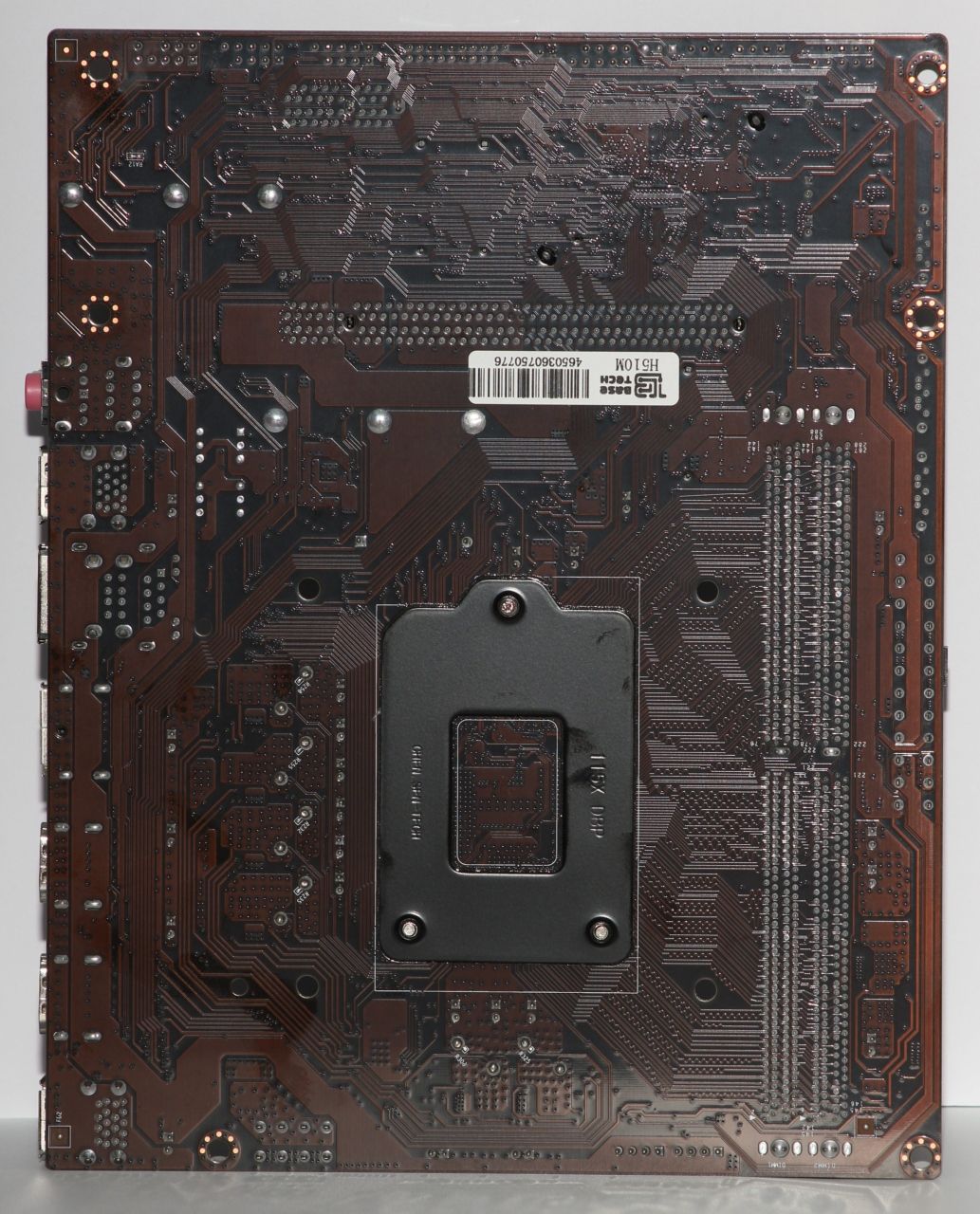

На оборотной стороне платы активных элементов нет. Под сокетом установлен бэкплейт, в который вкручена рамка для фиксации процессора.

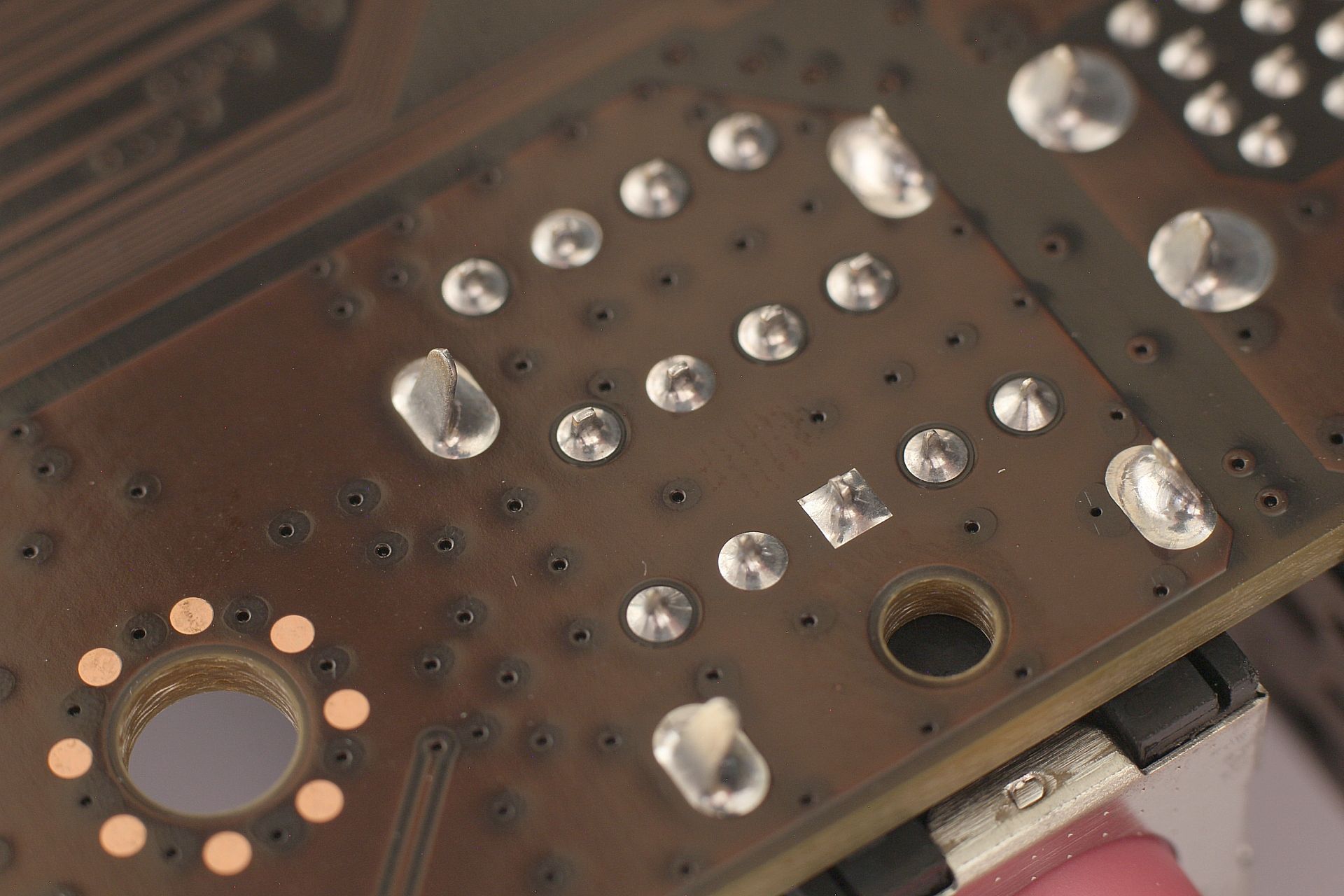

Качество обработки текстолита на очень высоком уровне. Следы флюса на плате отсутствуют. Придраться можно разве что к необрезанным длинным ножкам отдельных элементов, но данный косметический недостаток никак не сказывается на функциональности.

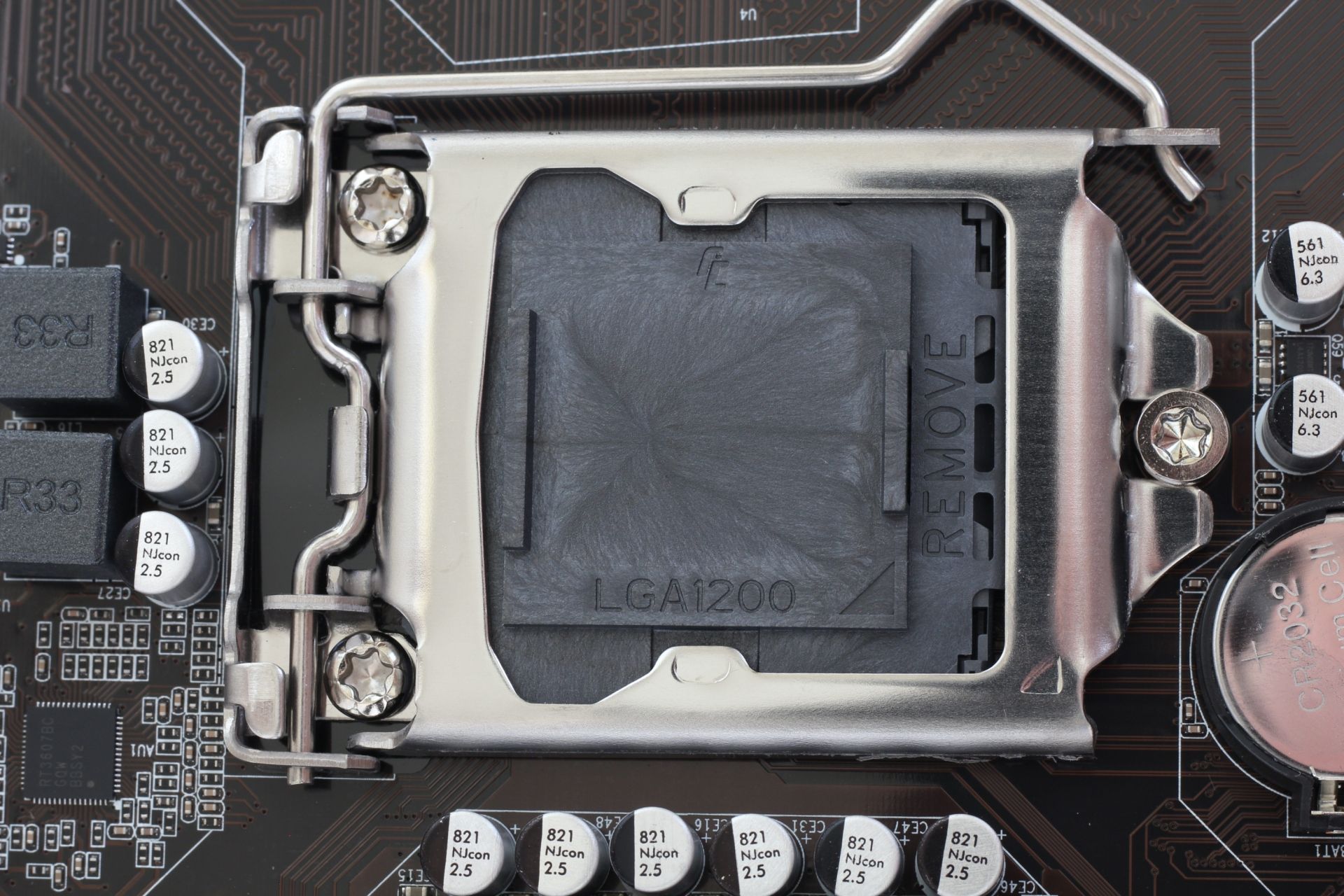

Процессорный разъём LGA1200, расположенный в верхней части платы, прикрыт заглушкой. В сочетании с чипсетом H470 плата позволяет устанавливать процессоры Intel 10 и 11 поколения (Comet Lake / Rocket Lake).

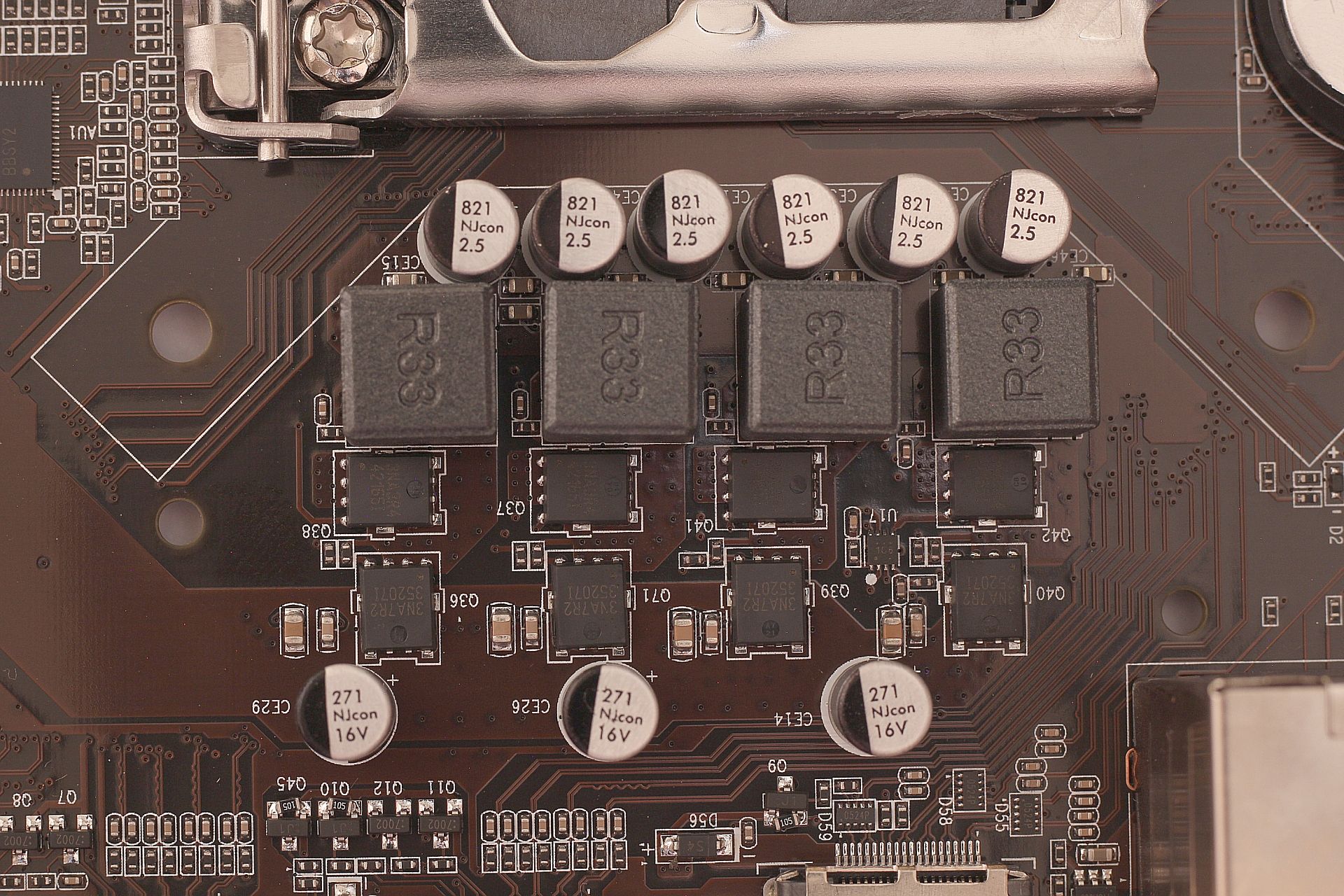

Система питания процессора состоит из четырёх фаз. По этой причине на плату желательно устанавливать процессоры с TDP не выше 65 Вт. Поскольку чипсет H470 не позволяет разгонять процессоры, установка на данную плату моделей с разблокированным множителем не имеет смысла, а все остальные процессоры 10 и 11 поколения за редким исключением укладываются в 65-ваттный теплопакет.

На плате предусмотрены крепления для радиатора, отводящего тепло от преобразователя питания процессора, однако сам радиатор не установлен.

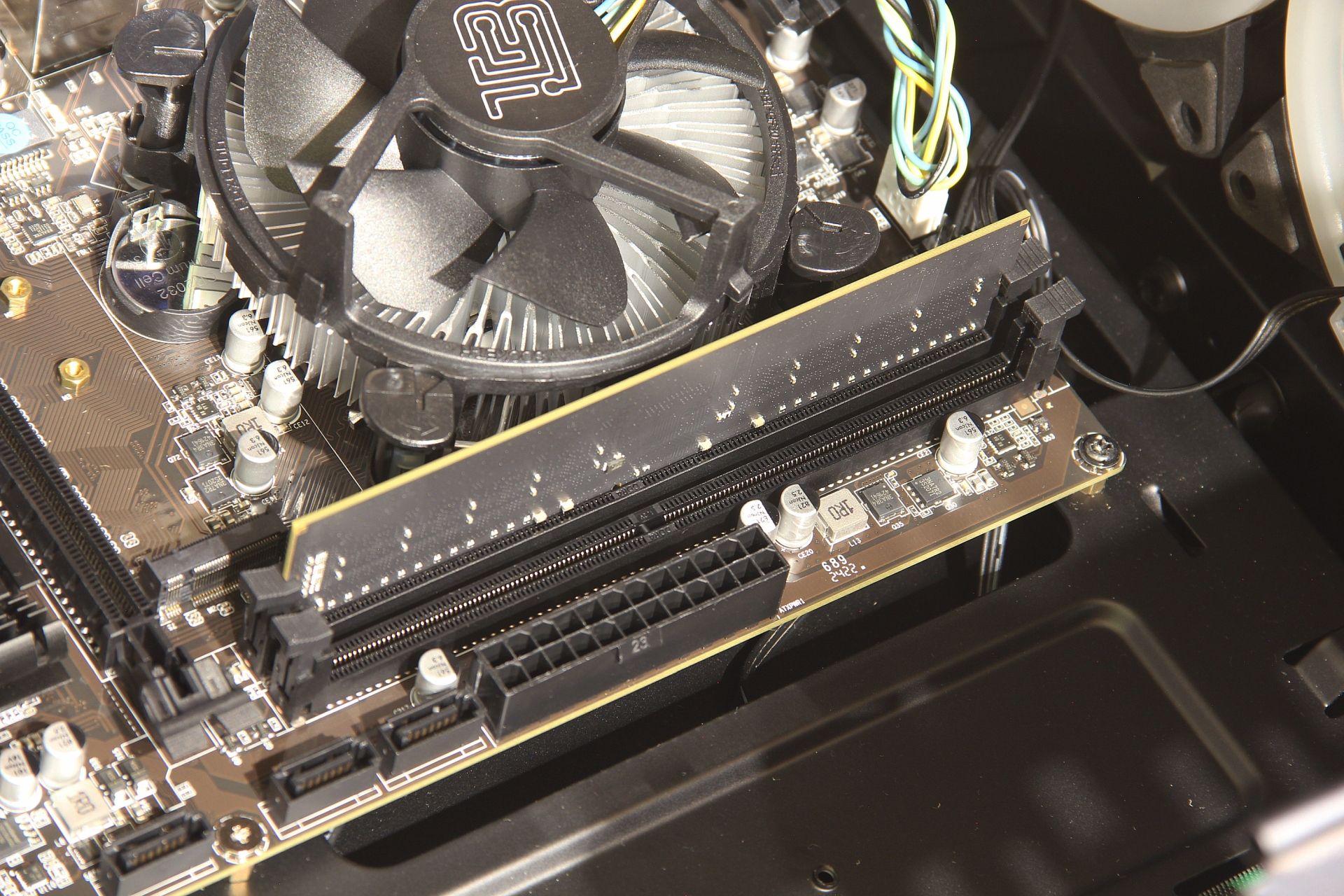

На плате имеются два слота для оперативной памяти стандарта DDR4. Максимальный объём памяти, который можно установить на плату — 64 ГБ, а максимальная частота оперативной памяти зависит от установленного процессора (от 2666 до 3200 МГц). Защёлки модулей памяти установлены с двух сторон. Экранирование разъёмов отсутствует.

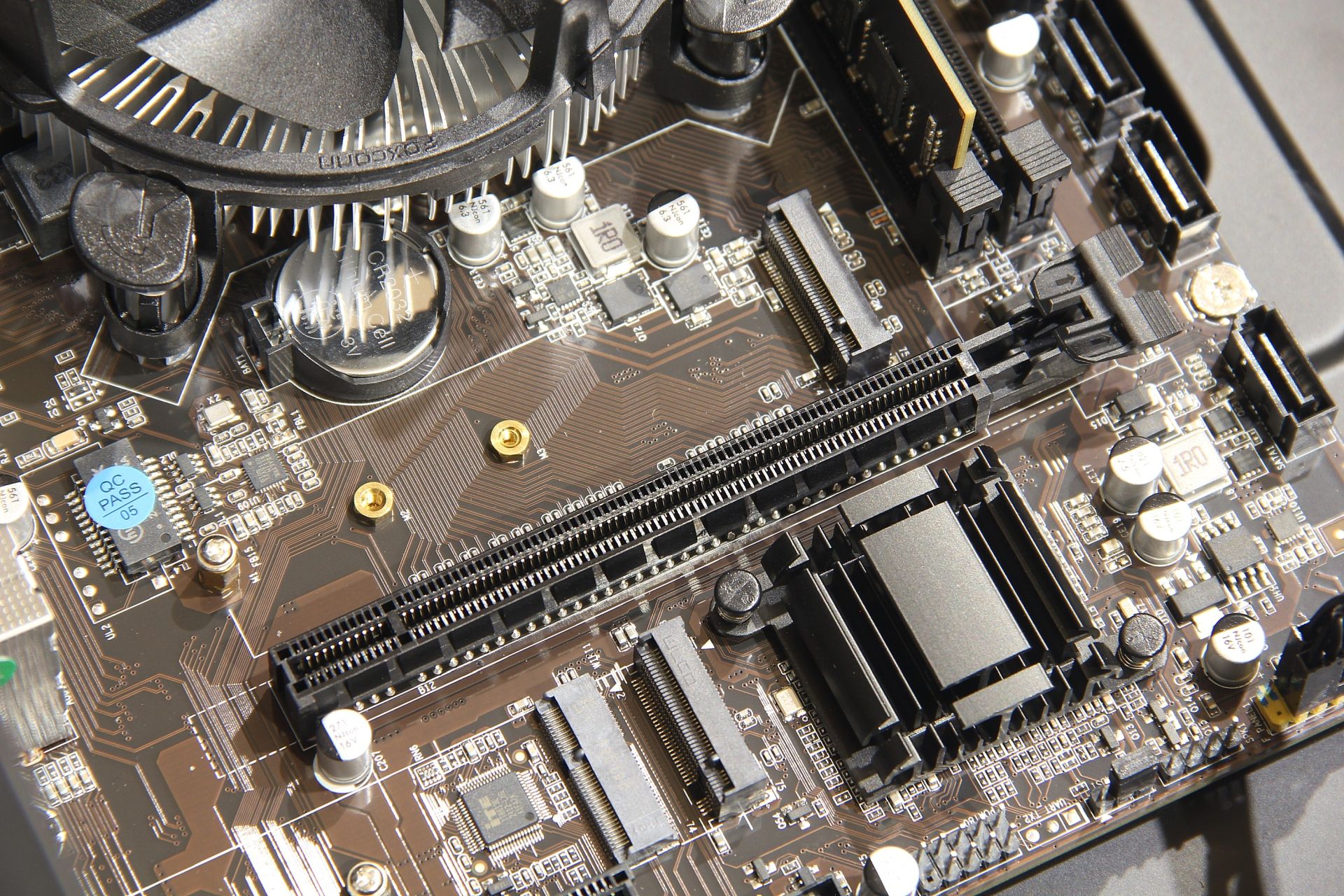

На плате BaseTech H510M имеются два разъёма PCI Express. Слот PCIe x16, используемый как правило для видеокарты, получает линии от процессора и расположен максимально близко к нему. Экранирование у разъёма отсутствует.



Второй слот PCI Express, имеющий физический размер x1, расположен в нижней части платы. Он подключен к чипсету H470 и обычно используется для подключения низкоскоростной периферии: звуковых карт, адаптеров COM/LPT или плат видеозахвата.

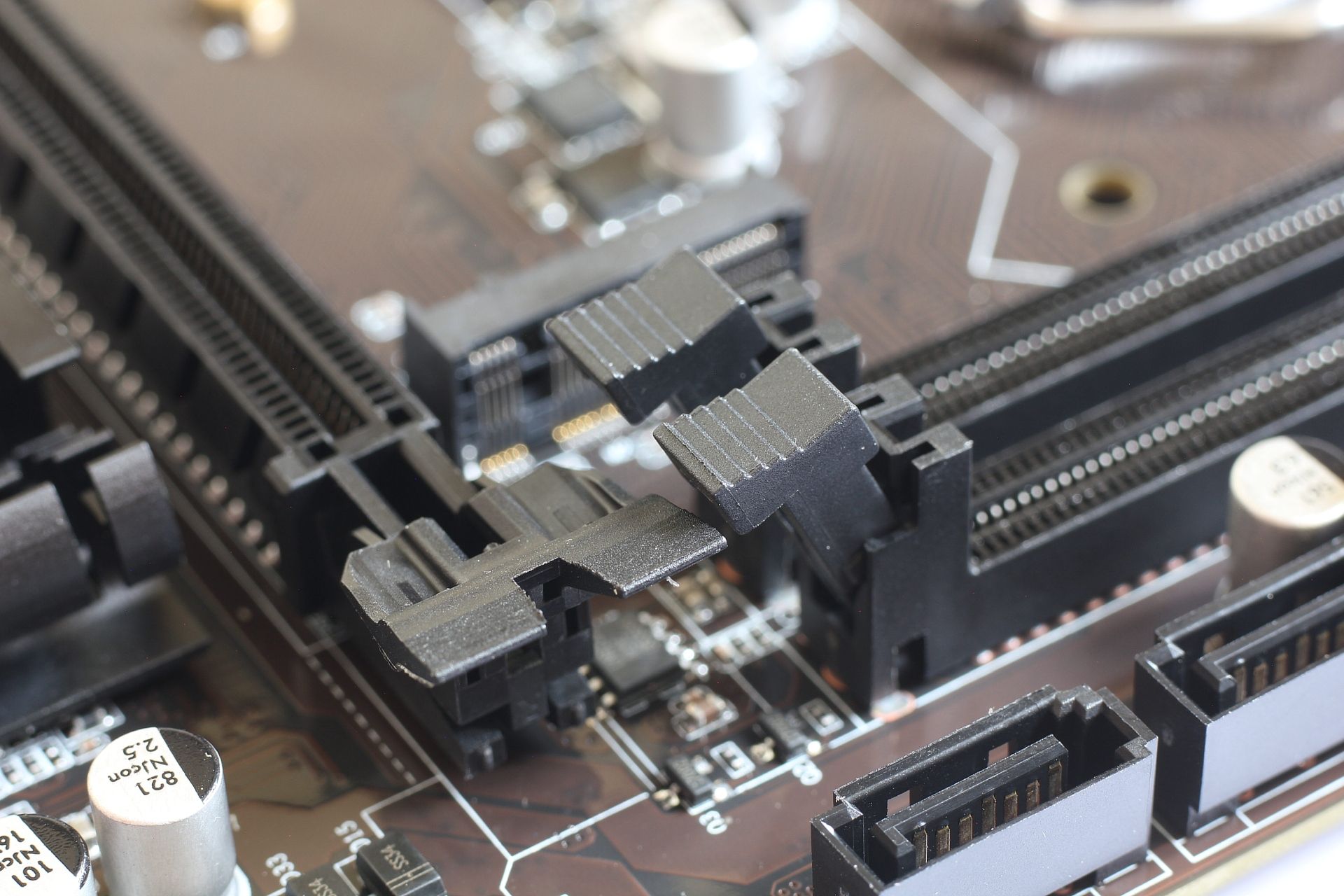

Отмечу, что защёлки слота PCI Express x16 и модулей памяти расположены очень близко друг от друга, из-за чего демонтировать видеокарту и оперативку не слишком удобно.



На плате имеются два слота M.2 для твердотельных накопителей (SSD). Первый из них расположен между процессорным сокетом и разъёмом PCIe x16. Он предполагает установку дисков типоразмера 2242, 2260 и 2280. В данный разъём можно установить диски с интерфейсом PCI Express (NVMe). В наличии переставляемая стойка и болтик для крепления SSD.

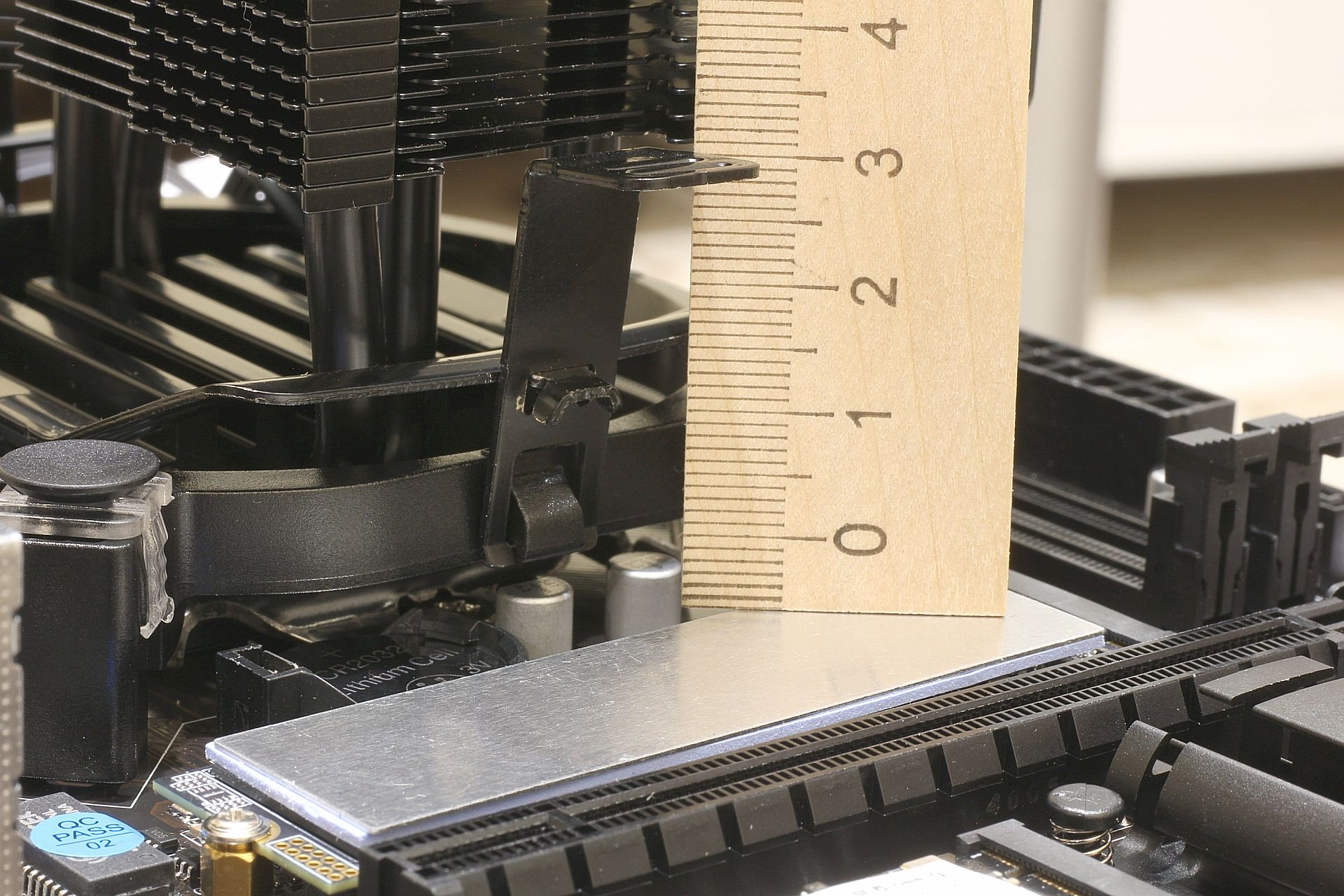

При использовании процессорного кулера с креплением на защёлках возможна установка M.2 SSD с радиатором высотой до 35 мм. Практически все системы охлаждения, за исключением самых экстремальных, подходят под данное ограничение.

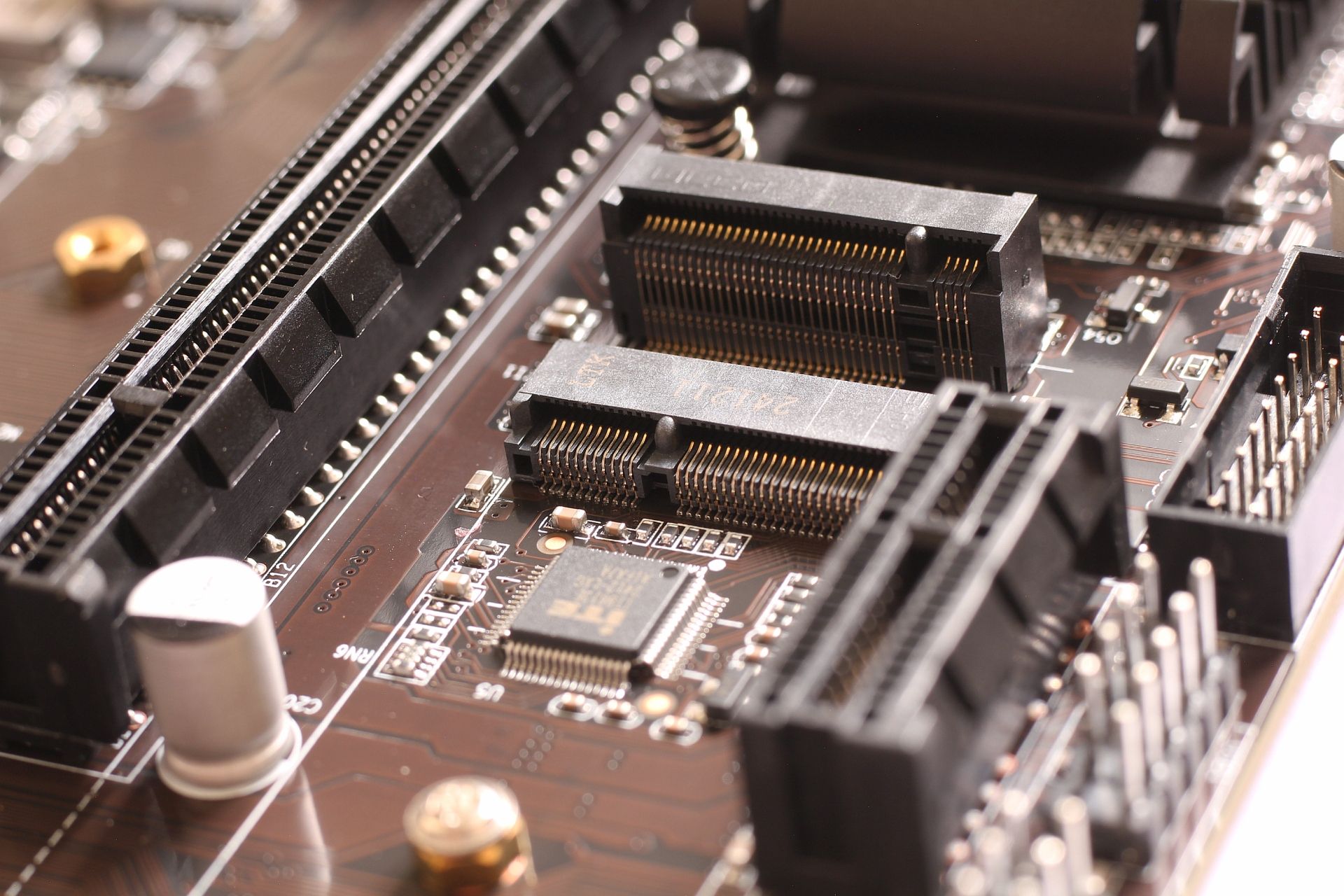

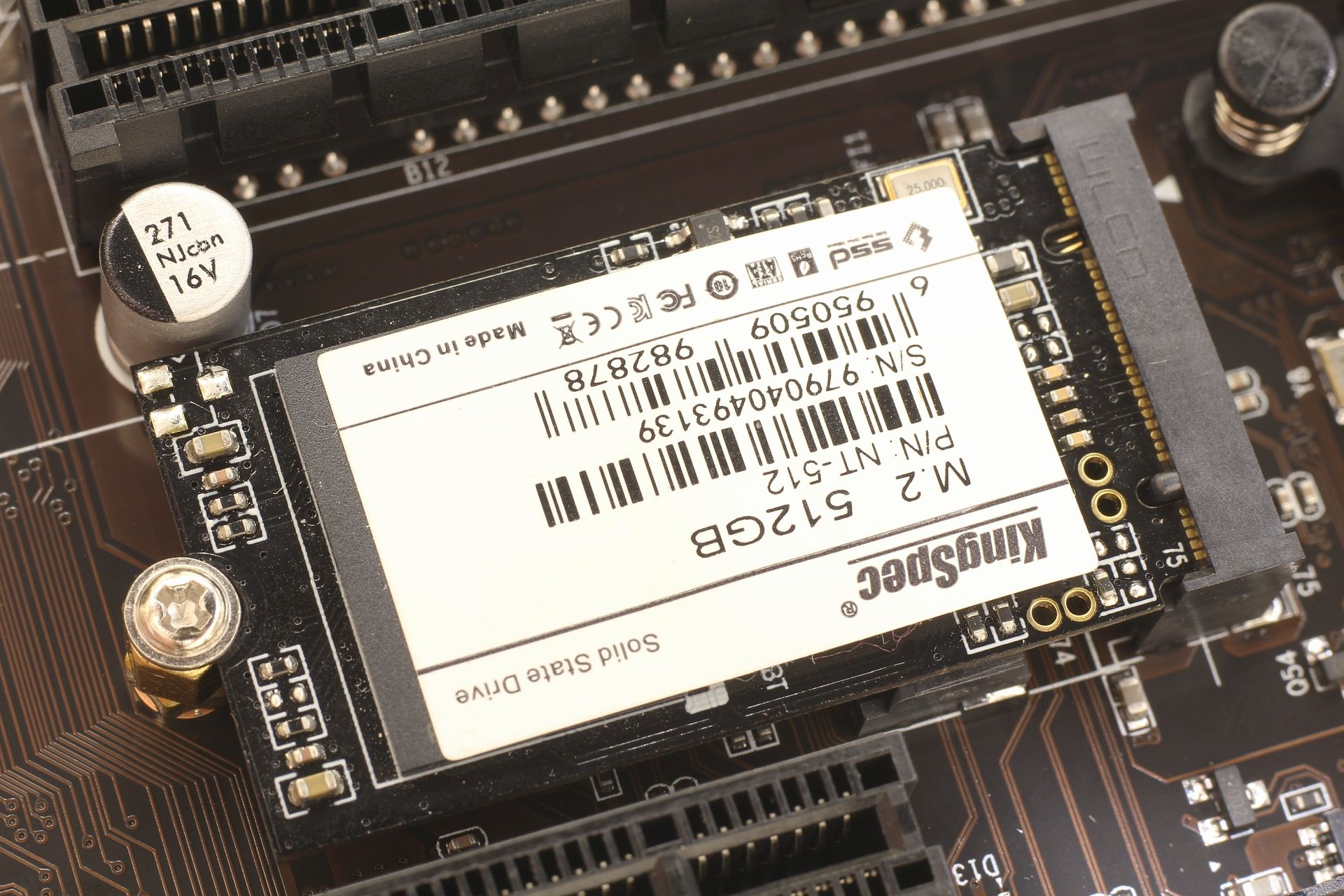

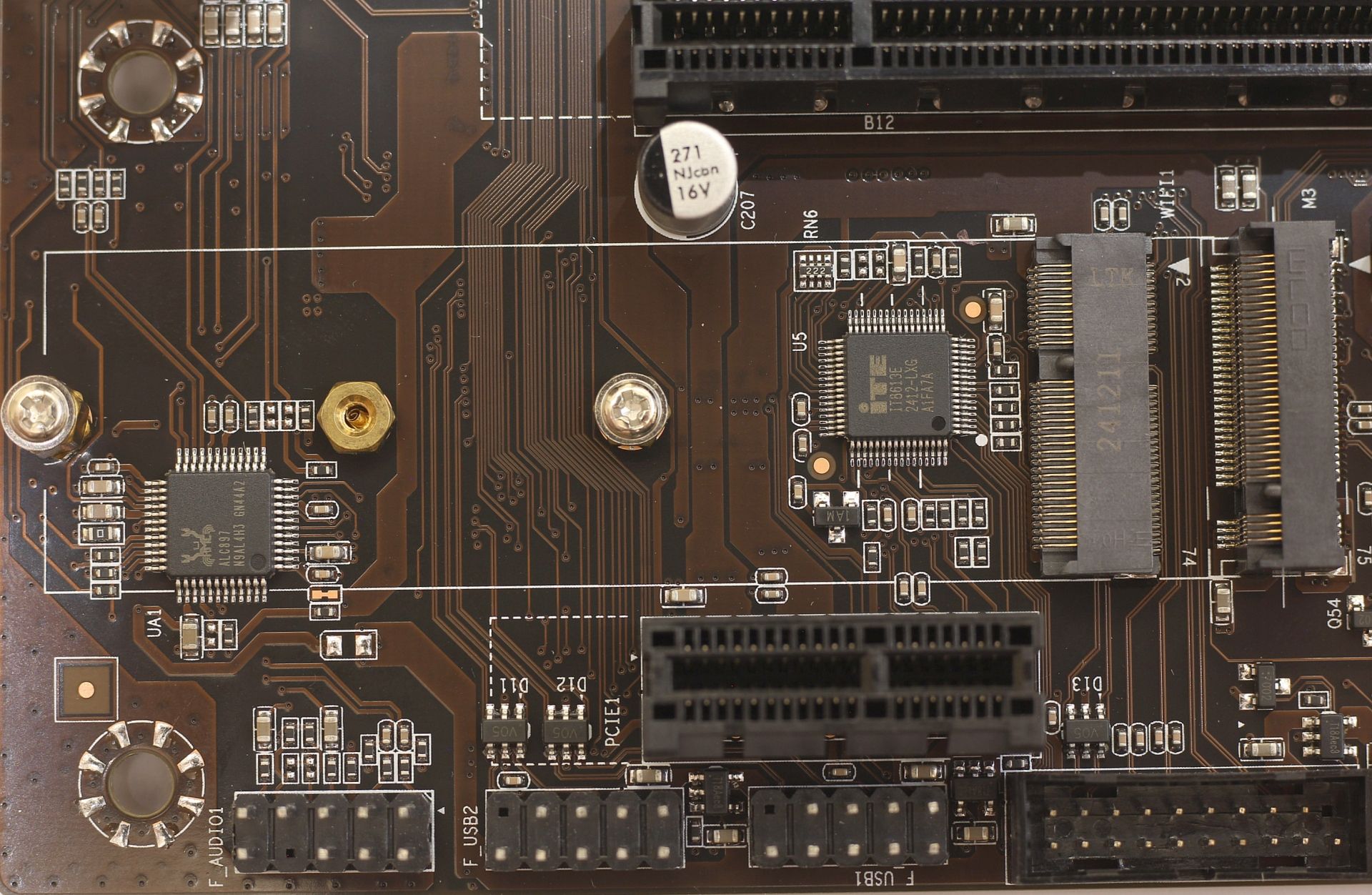

Ещё один разъём M.2 разместили в нижней части платы между слотами PCI Express. Он предназначен для дисков с интерфейсом SATA. Посадочное место для SSD совмещено с разъёмом для беспроводных сетевых адаптеров типоразмера 2230.



Как видно на фото, разъём для накопителей расположен на 5 мм выше разъёма для сетевых адаптеров. С помощью переставляемой стойки и двух болтиков можно закрепить как WiFi-карту, так и накопитель.



Когда установлена WiFi-карта, штатными средствами можно установить накопители типоразмера 2260 и 2280. Диски длиной 42 мм используют для крепления ту же стойку, что и сетевой адаптер длиной 30 мм. Если необходимо закрепить их вместе,  потребуется более короткая стойка высотой 3-4 мм и шайба для фиксации WiFi-адаптера.



Второй разъём M.2 перекрывается системой охлаждения видеокарты. По этой причине использовать диски с радиаторами выше нескольких миллиметров не получится. С другой стороны, SATA-накопители не такие горячие, как NVMe, и как правило не оснащаются радиаторами.

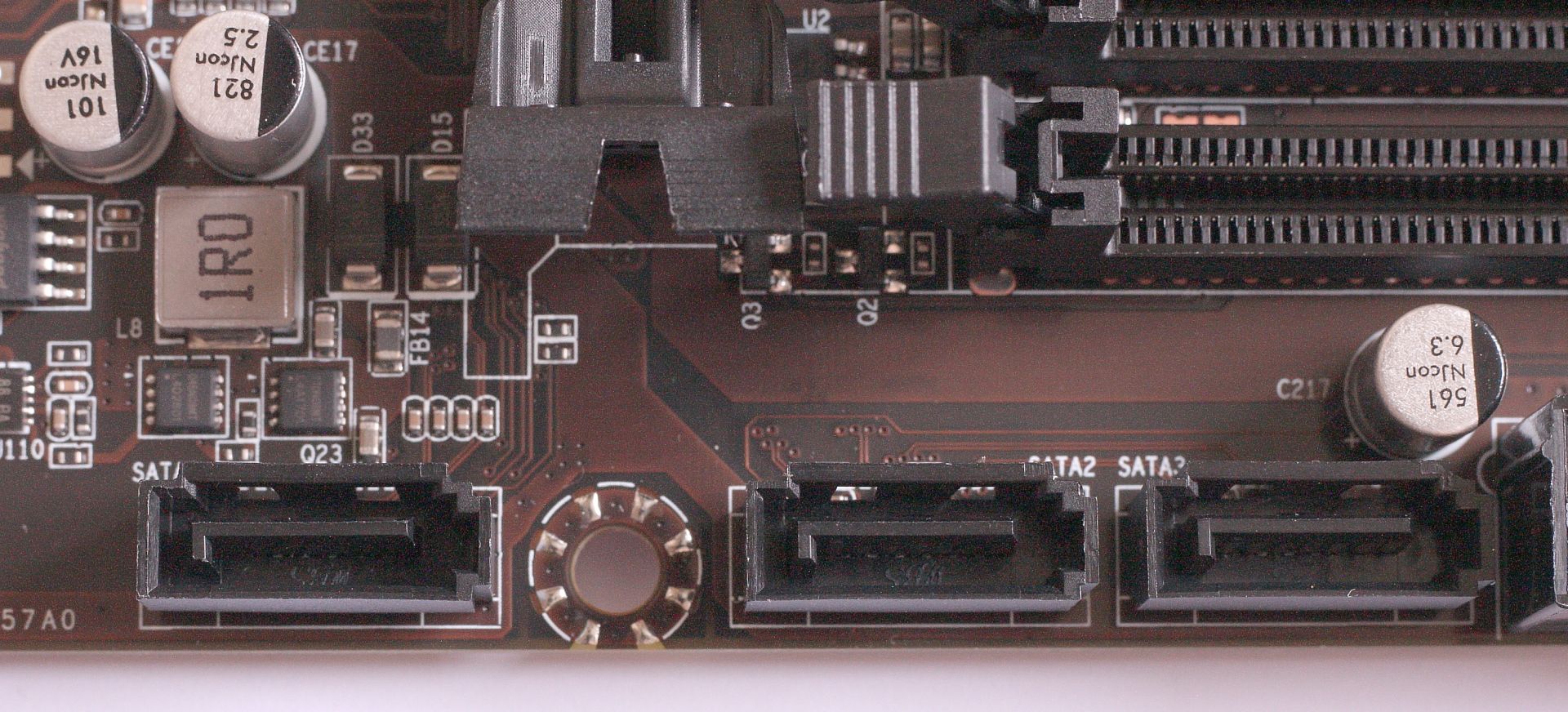

Помимо M.2 SSD, плата BaseTech H510M позволяет подключить три диска с классическим интерфейсом SATA. Разъёмы для накопителей размещены на правом краю платы и ориентированы вверх.

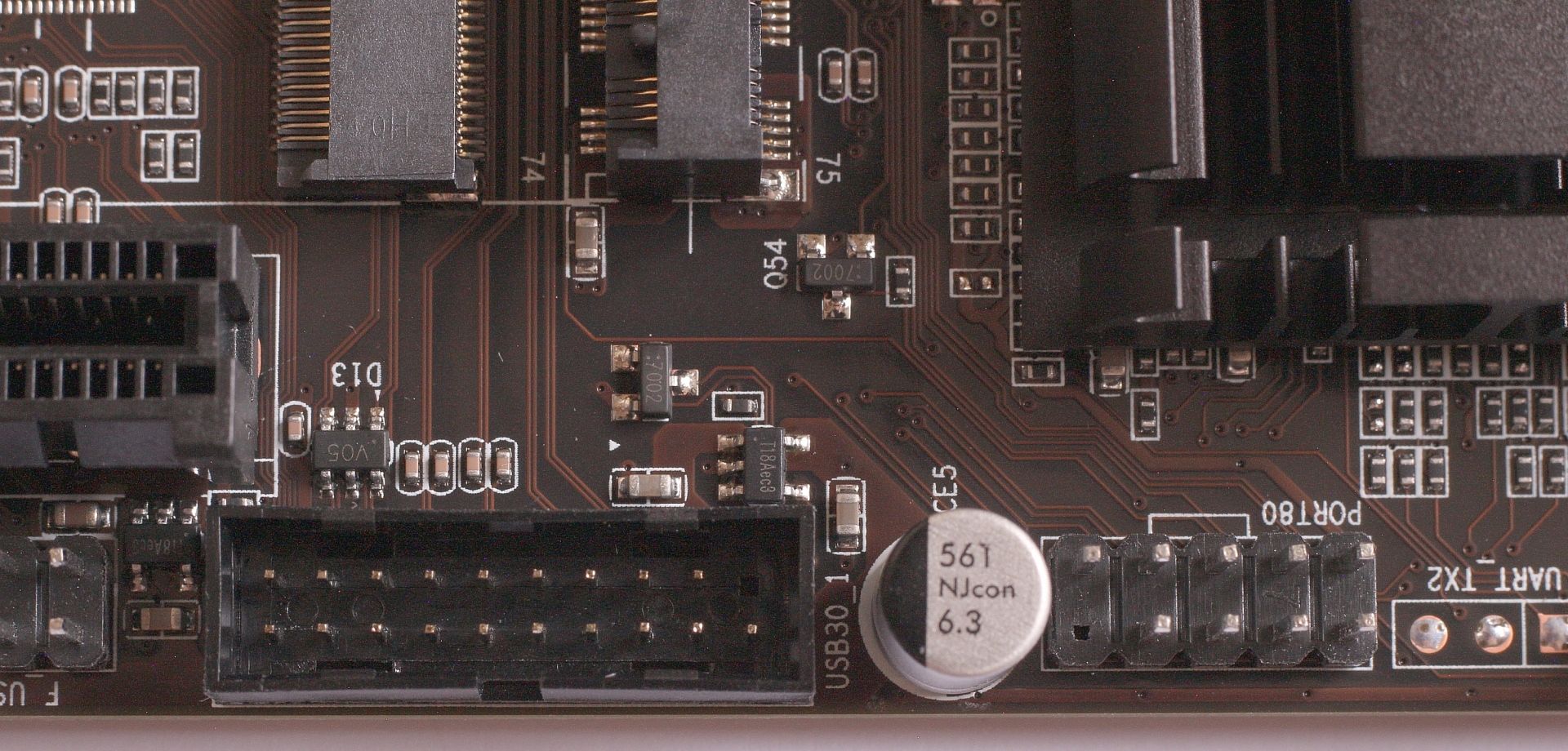

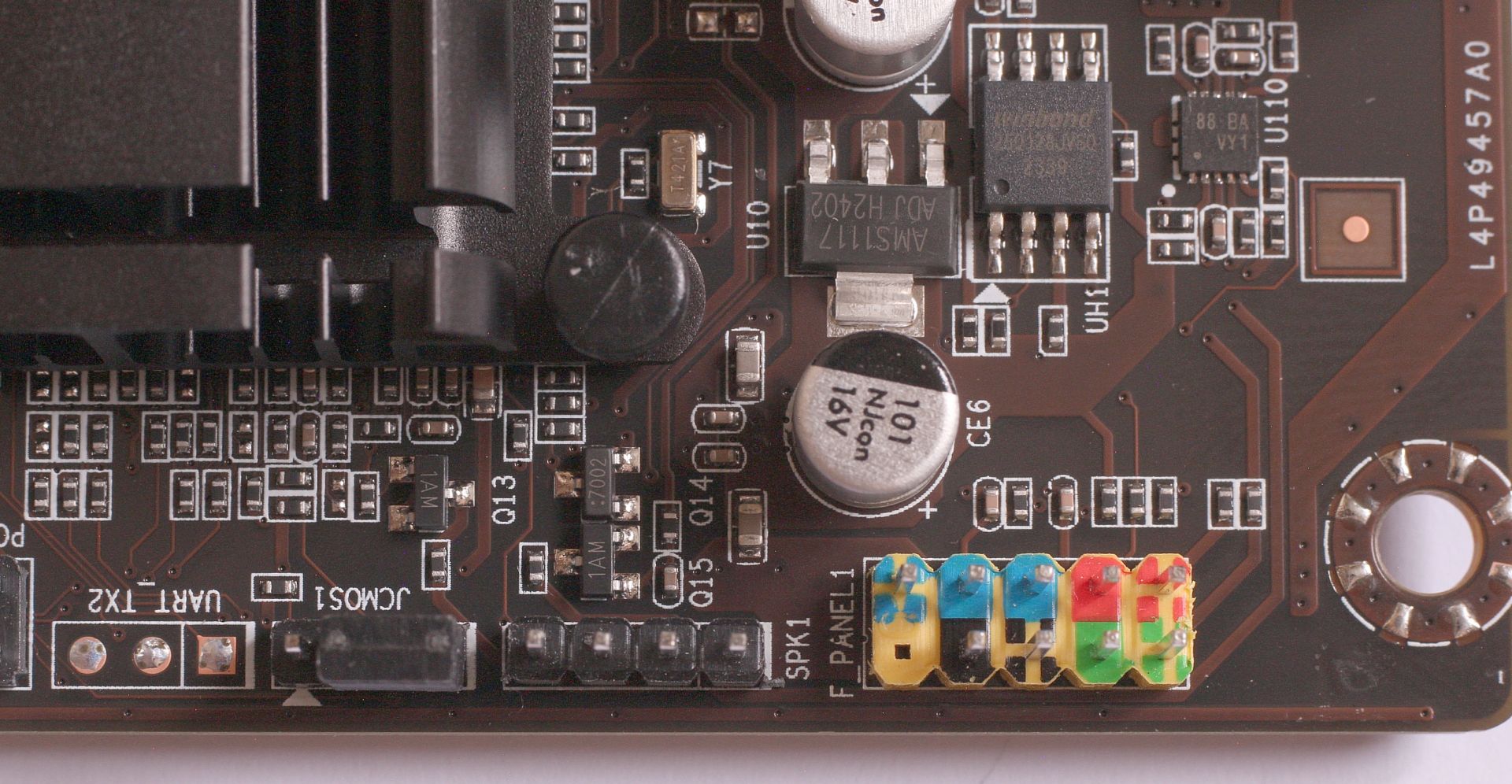

Большинство внутренних разъёмов платы позиционированы на нижнем краю платы. Здесь находятся:

• колодка для подключения аудиоразъёмов корпуса

• два внутренних разъёма USB 2.0 9-pin

• внутренний разъём USB 3.0 19-pin

• отладочный разъём для подключения POST-карты

• перемычка для сброса настроек BIOS

• разъём для пищалки (PC Speaker)

• колодка для подключения кнопок и индикаторов корпуса



Колодка для подключения кнопок и индикаторов корпуса (F_PANEL) на плате не подписана. Ниже можно ознакомиться с распайкой.

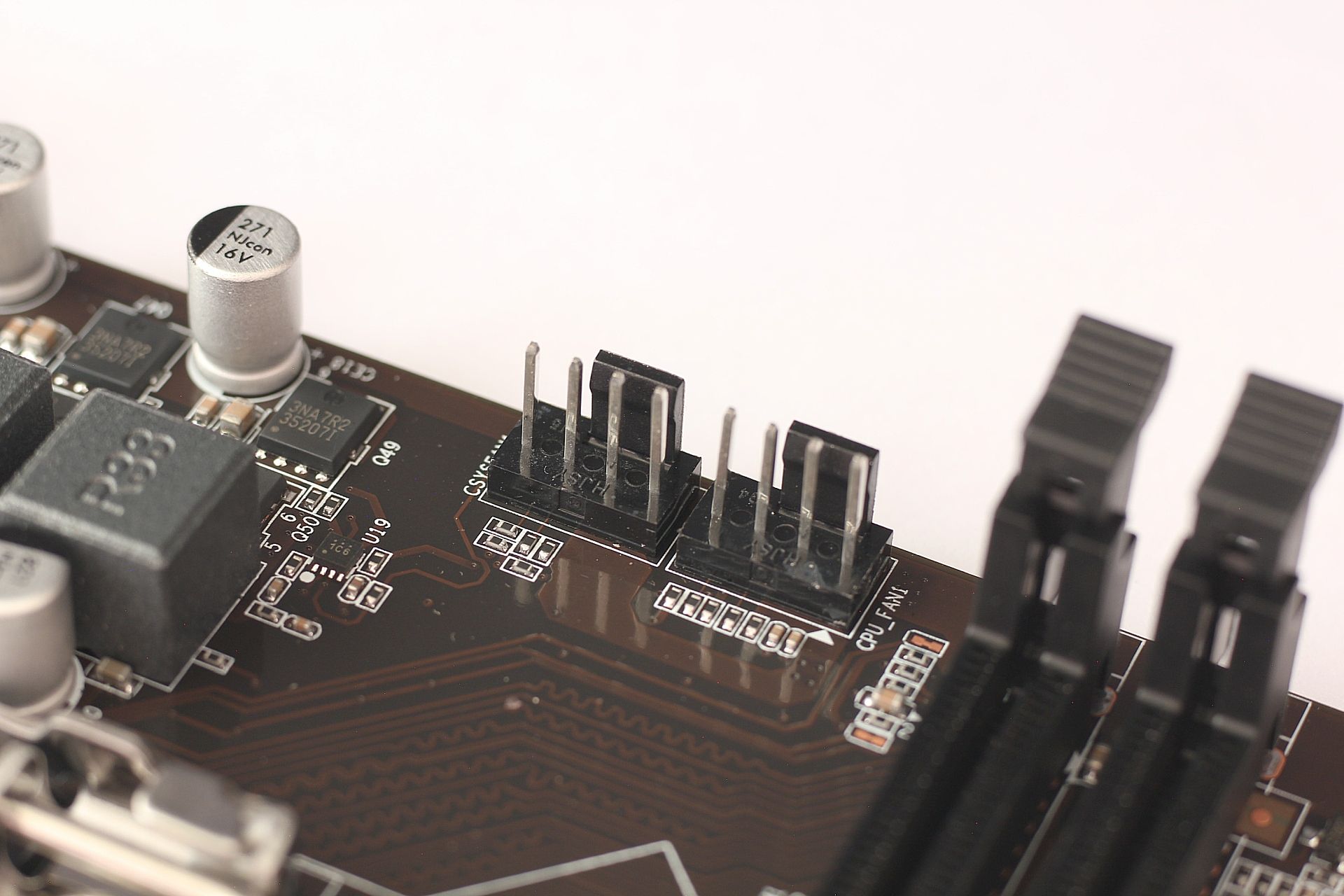

Для подключения вентиляторов на плате имеются два разъёма 4-pin. Оба расположены в верхней части платы над процессорным сокетом.

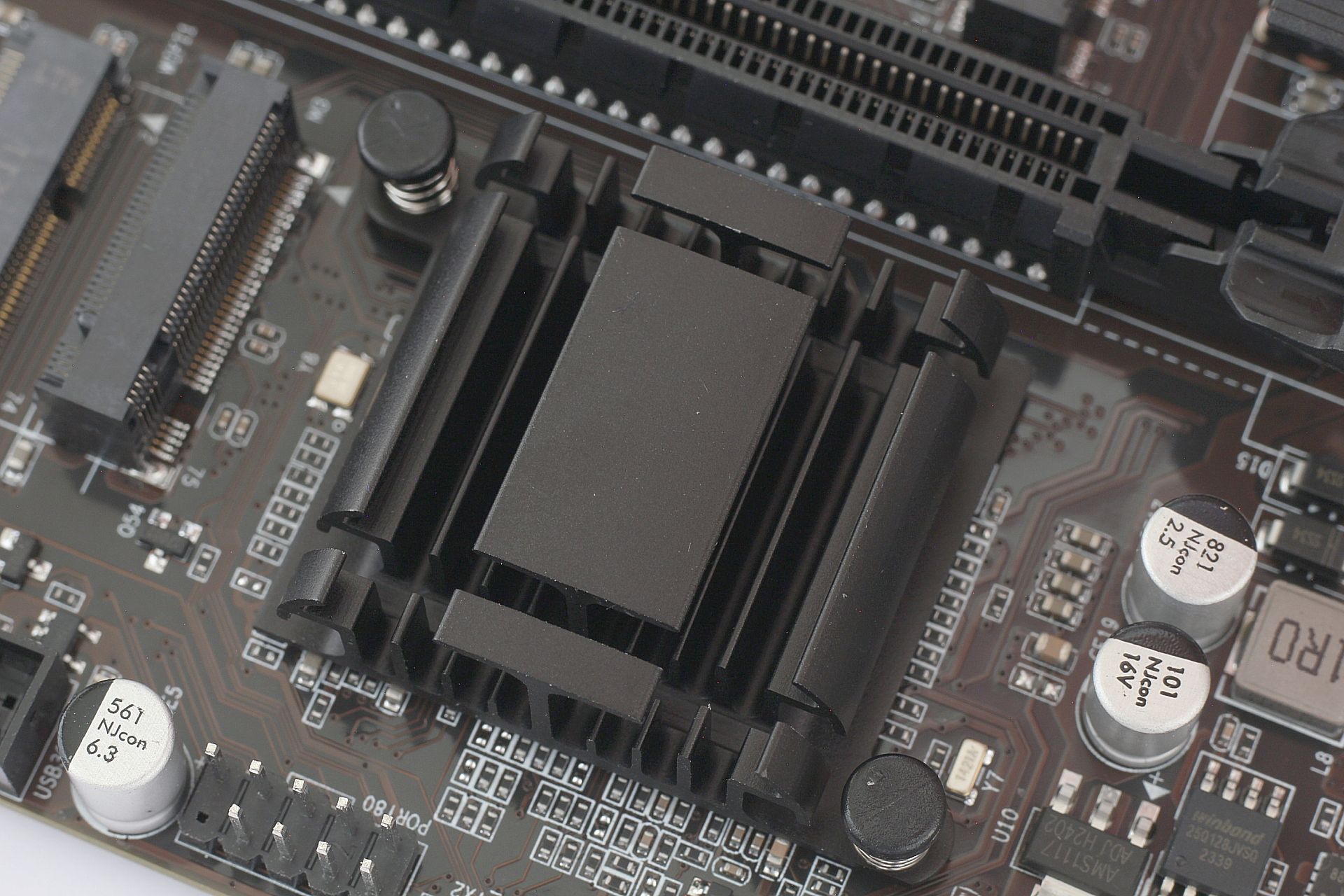

Единственный радиатор материнской платы установлен на чипсете H470.



На задней панели ввода-вывода присутствует следующий набор портов:

• 2 порта USB 3.0

• 2 порта USB 3.2 Gen 2 (10Gbps)

• 2 порта USB 2.0

• RJ45

• 3 аудиоразъёма 3.5 мм

• 2 порта HDMI

• DisplayPort



BIOS

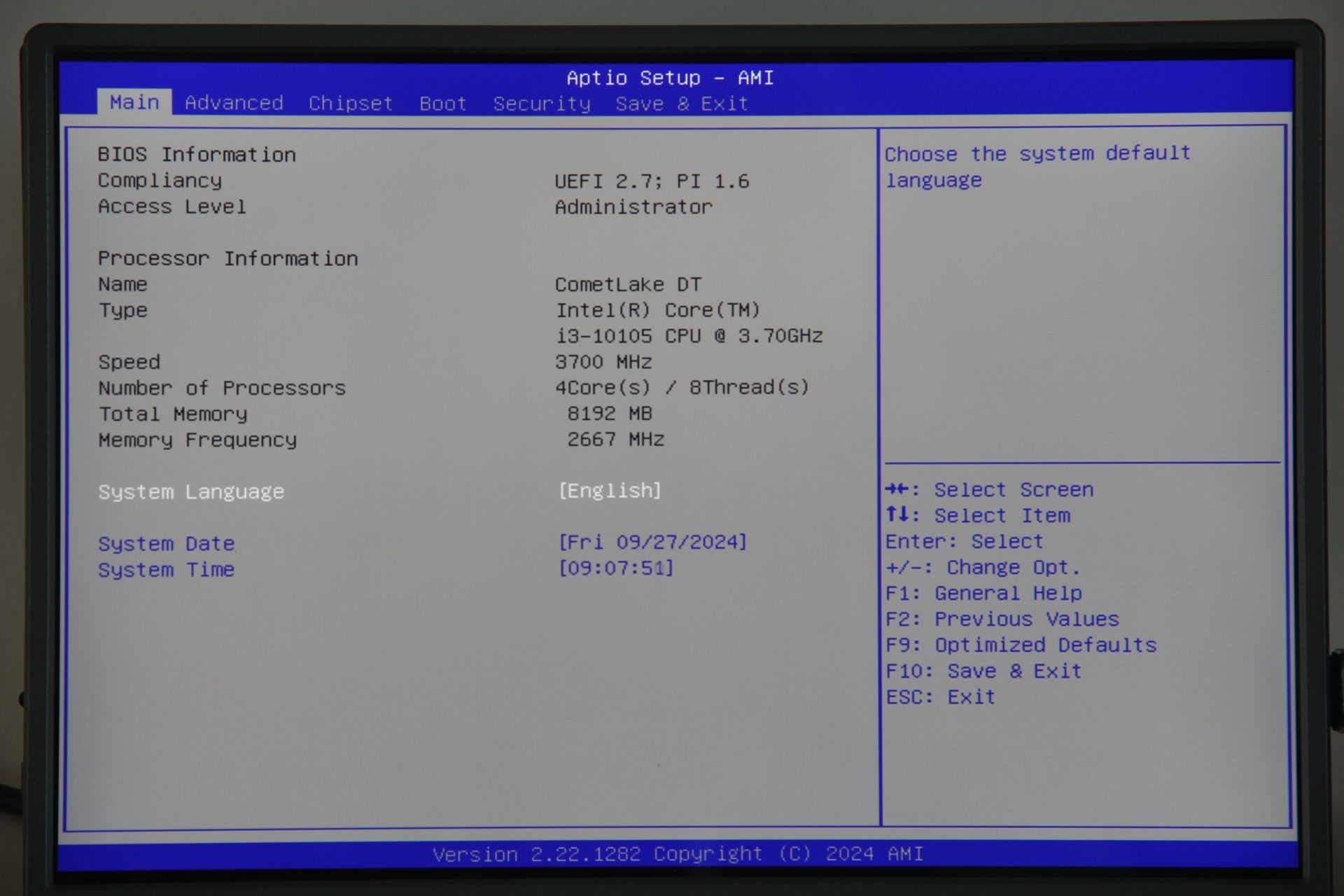

В плате BaseTech H510M используется BIOS производства American Megatrends с классическим текстовым оформлением. На главной странице есть возможность изменить язык интерфейса и настройки даты / времени.

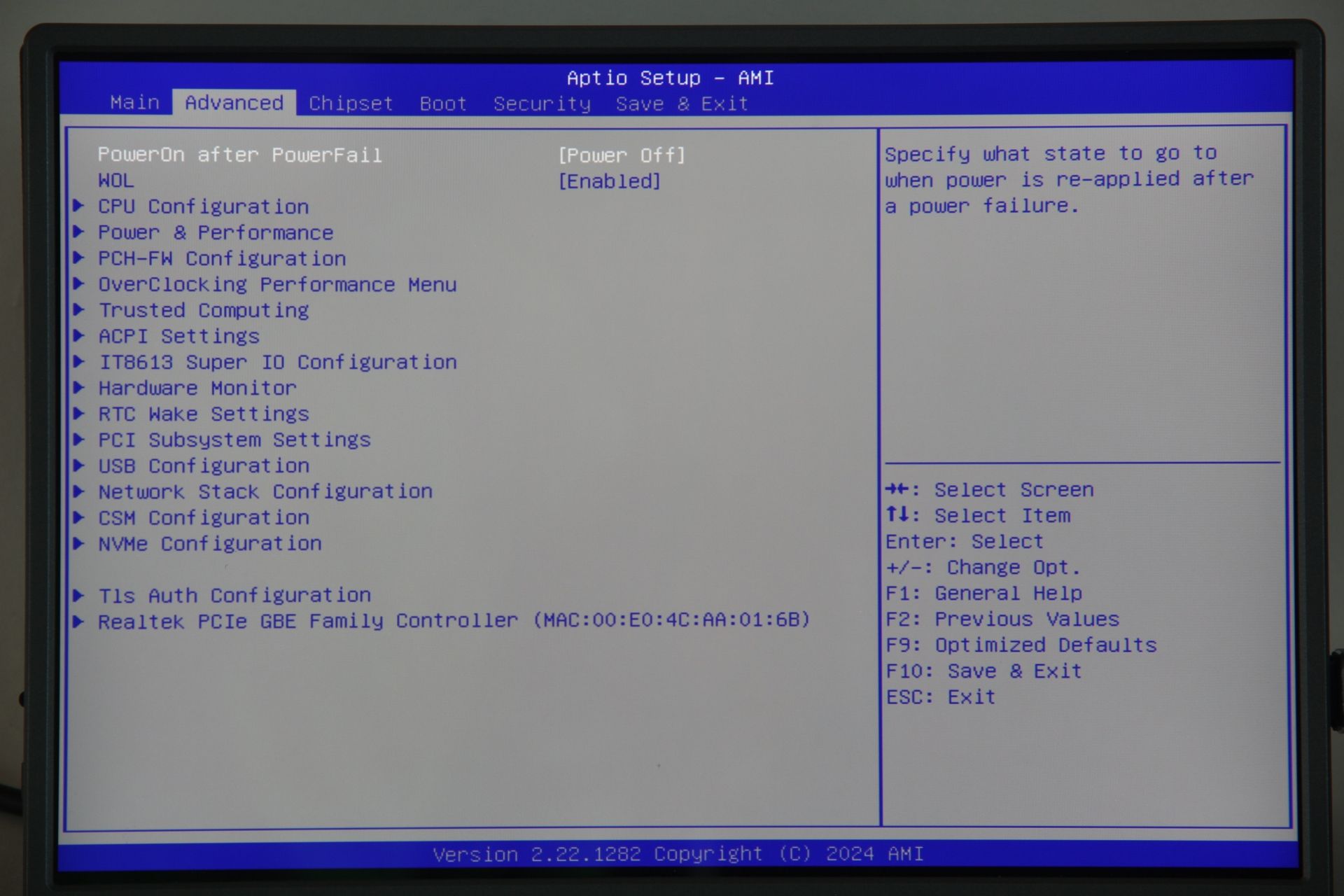

Расширенные настройки куда богаче. Они позволяют контролировать все аспекты платы.

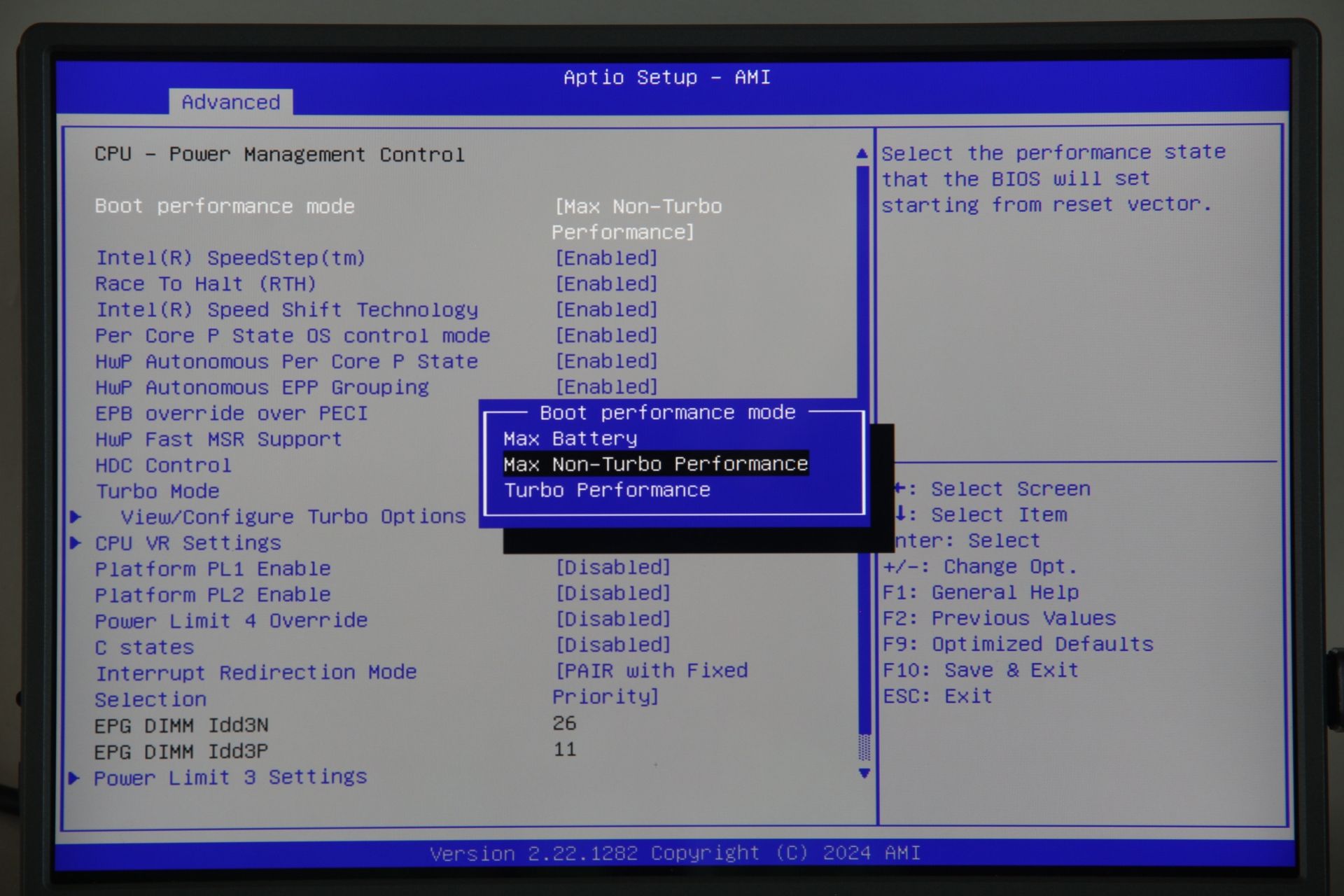

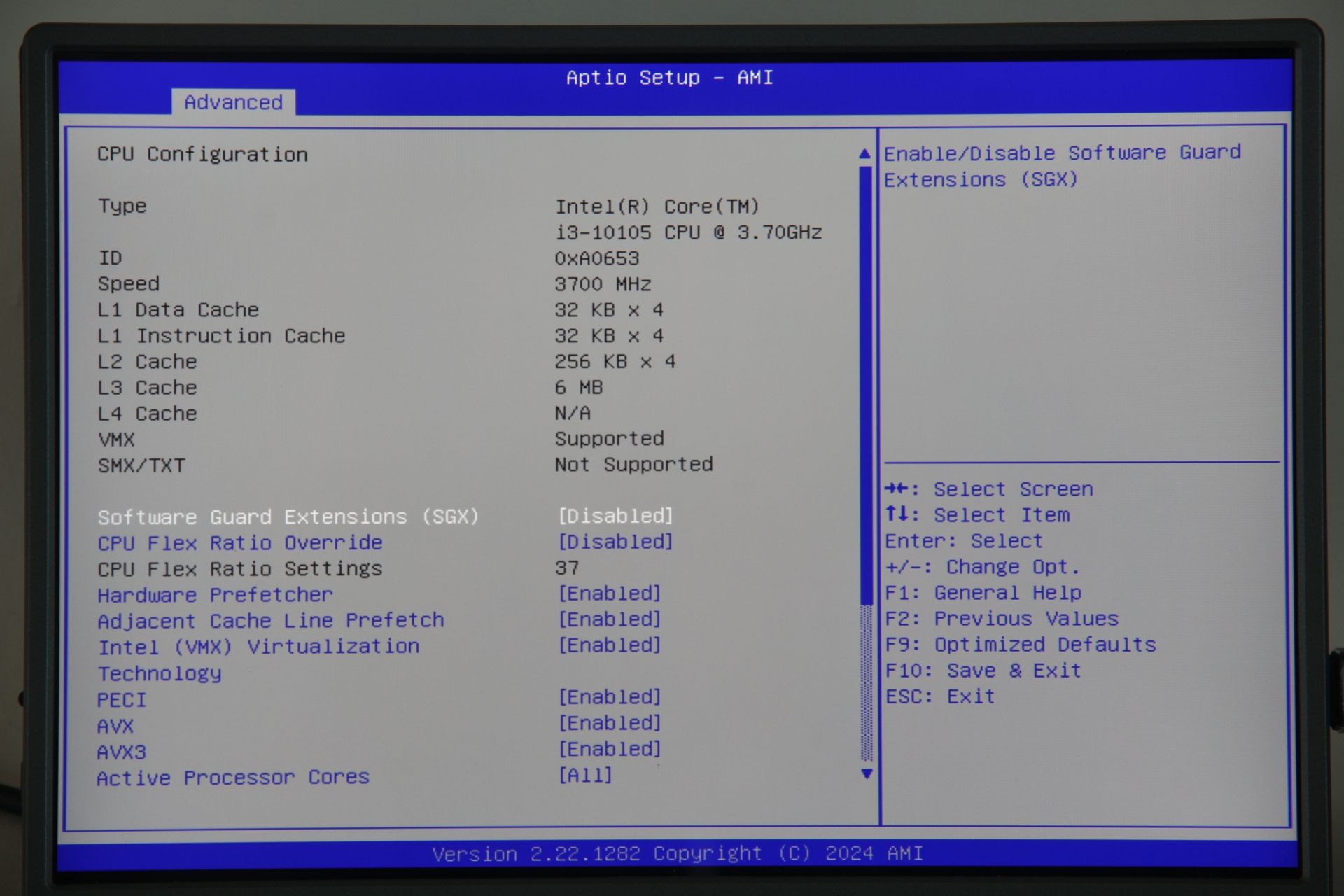

В наличии гибкие настройки возможностей процессора.



В том числе настраиваются и лимиты энергопотребления процессора.

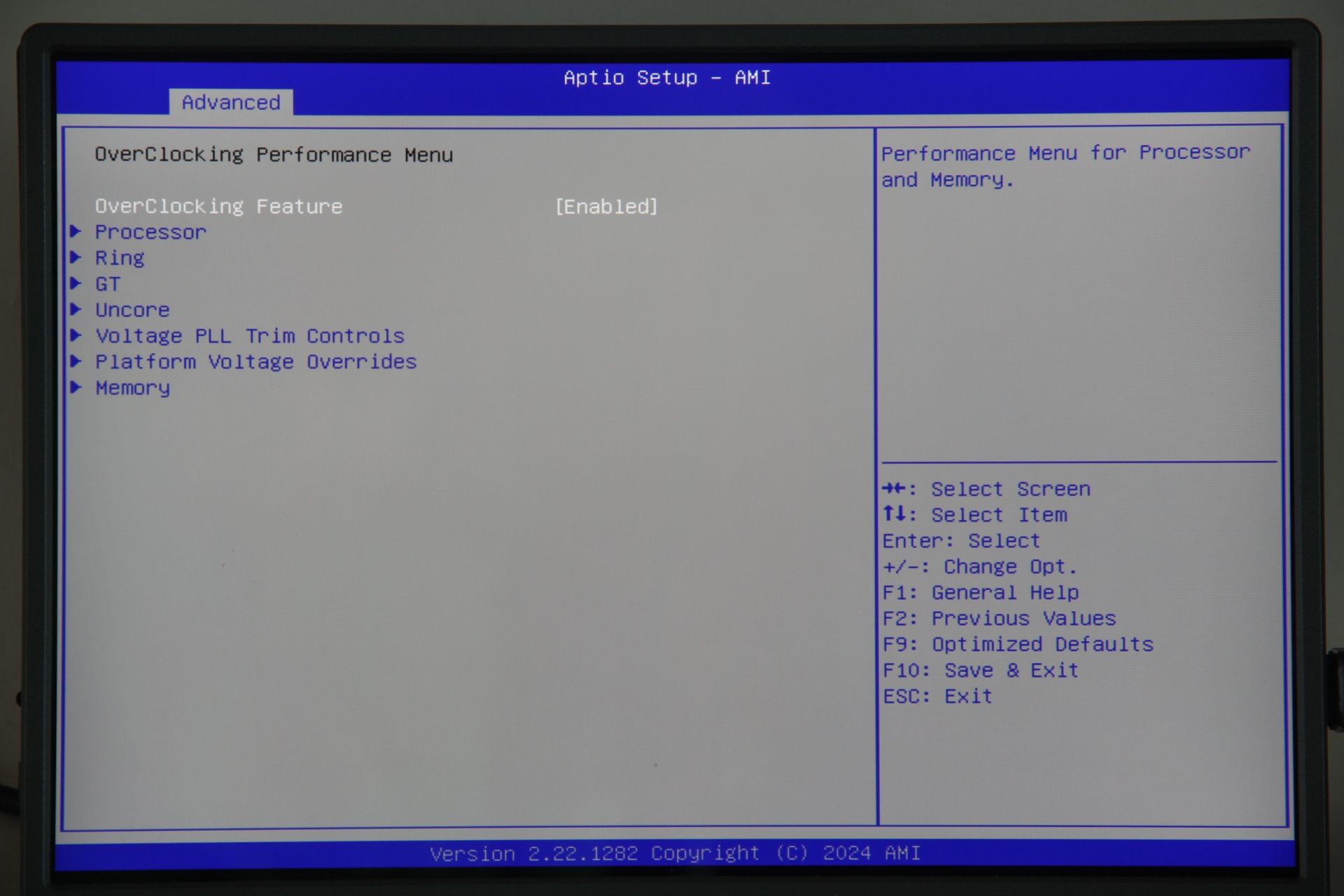

Настройки разгона также в наличии. Однако с учётом комбинации чипсета и процессора большинство из них будут либо неактивными, либо нерабочими.

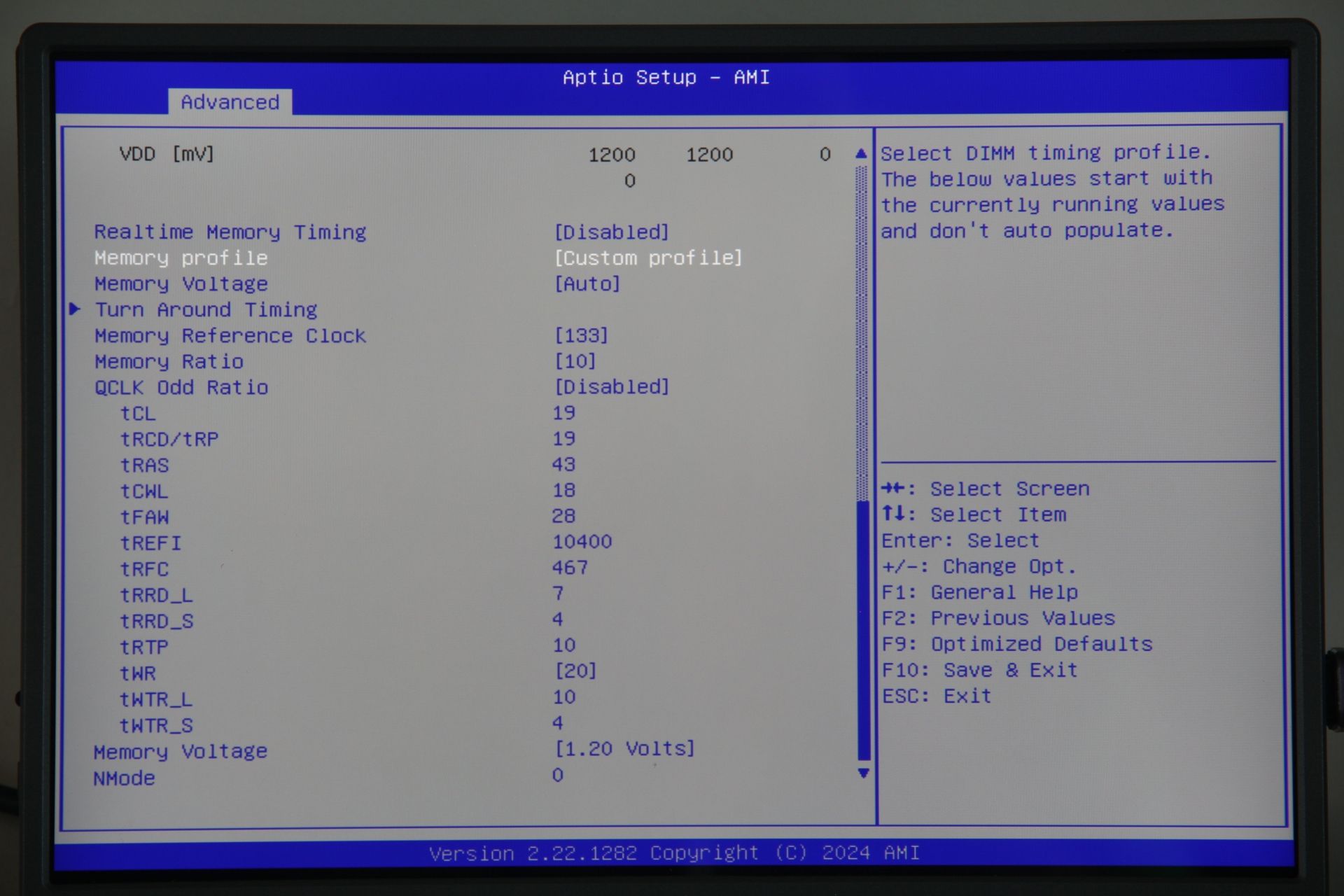

Тем не менее, плата допускает некоторый разгон оперативной памяти. Можно изменить частоту и тайминги или использовать XMP-профиль (при его наличии).

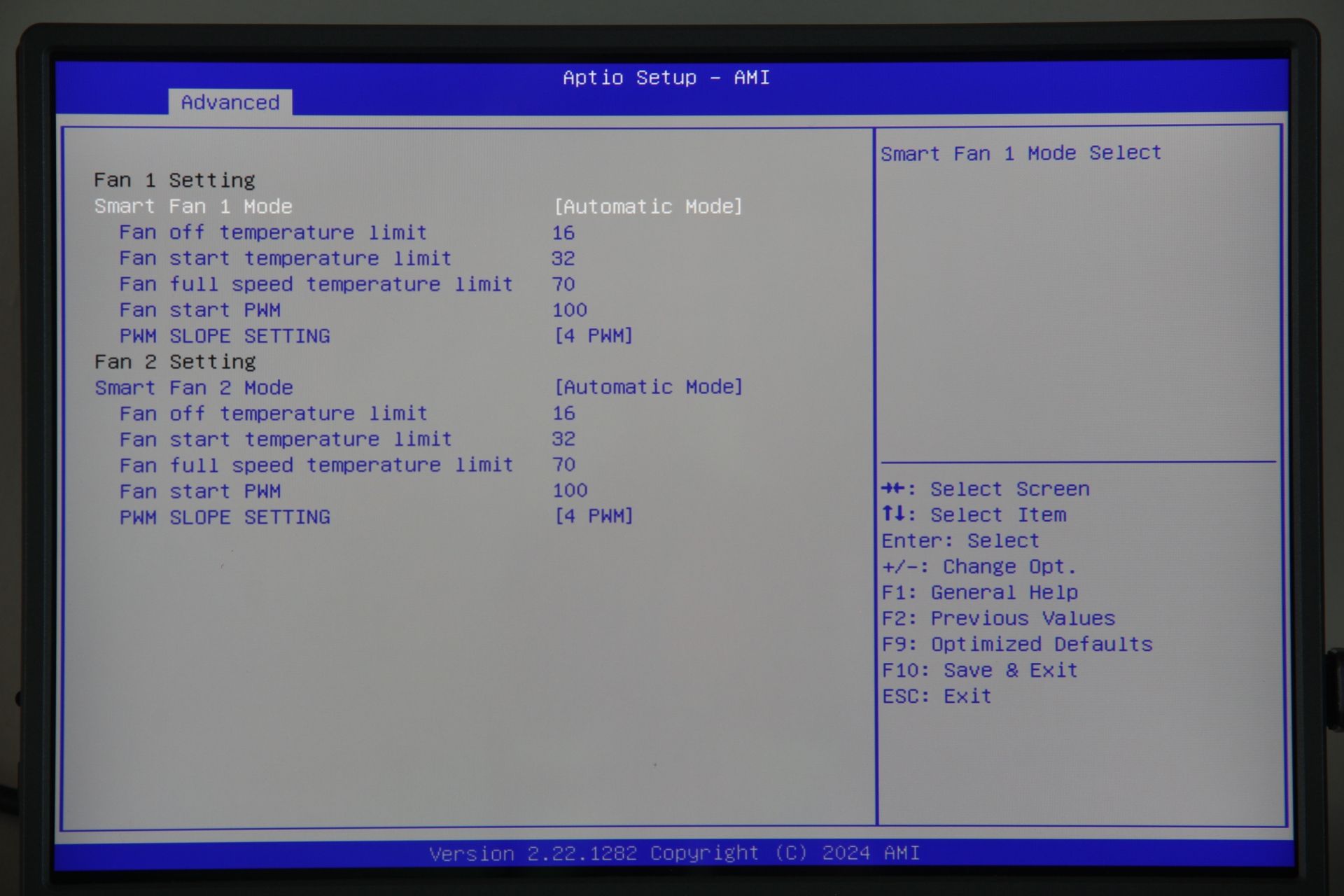

BIOS позволяет гибко управлять настройками вентиляторов, в том числе установить зависимость скорости вращения от температуры процессора.

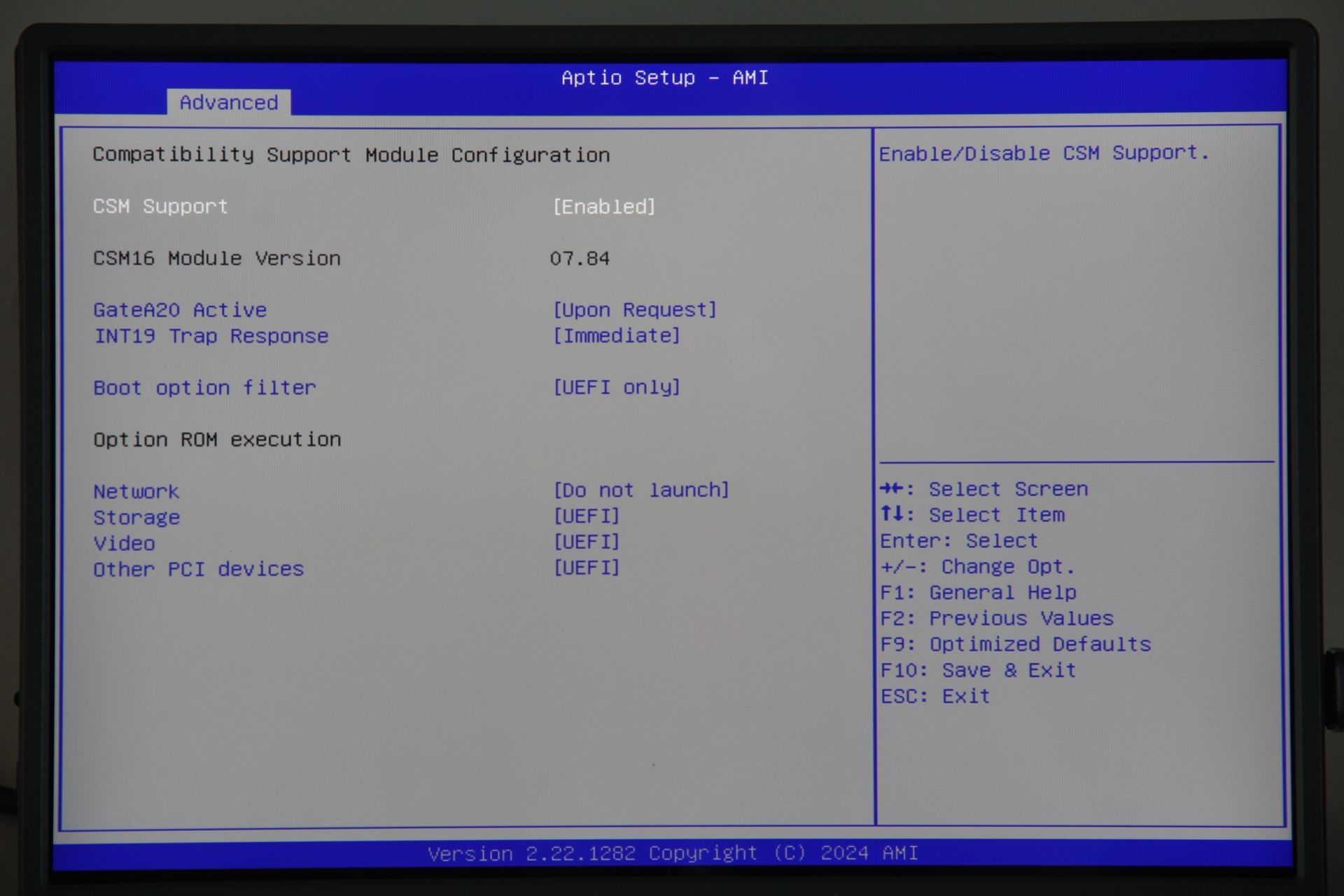

В наличии CSM — режим совместимости со старыми устройствами и операционными системами, не поддерживающими стандарт UEFI.

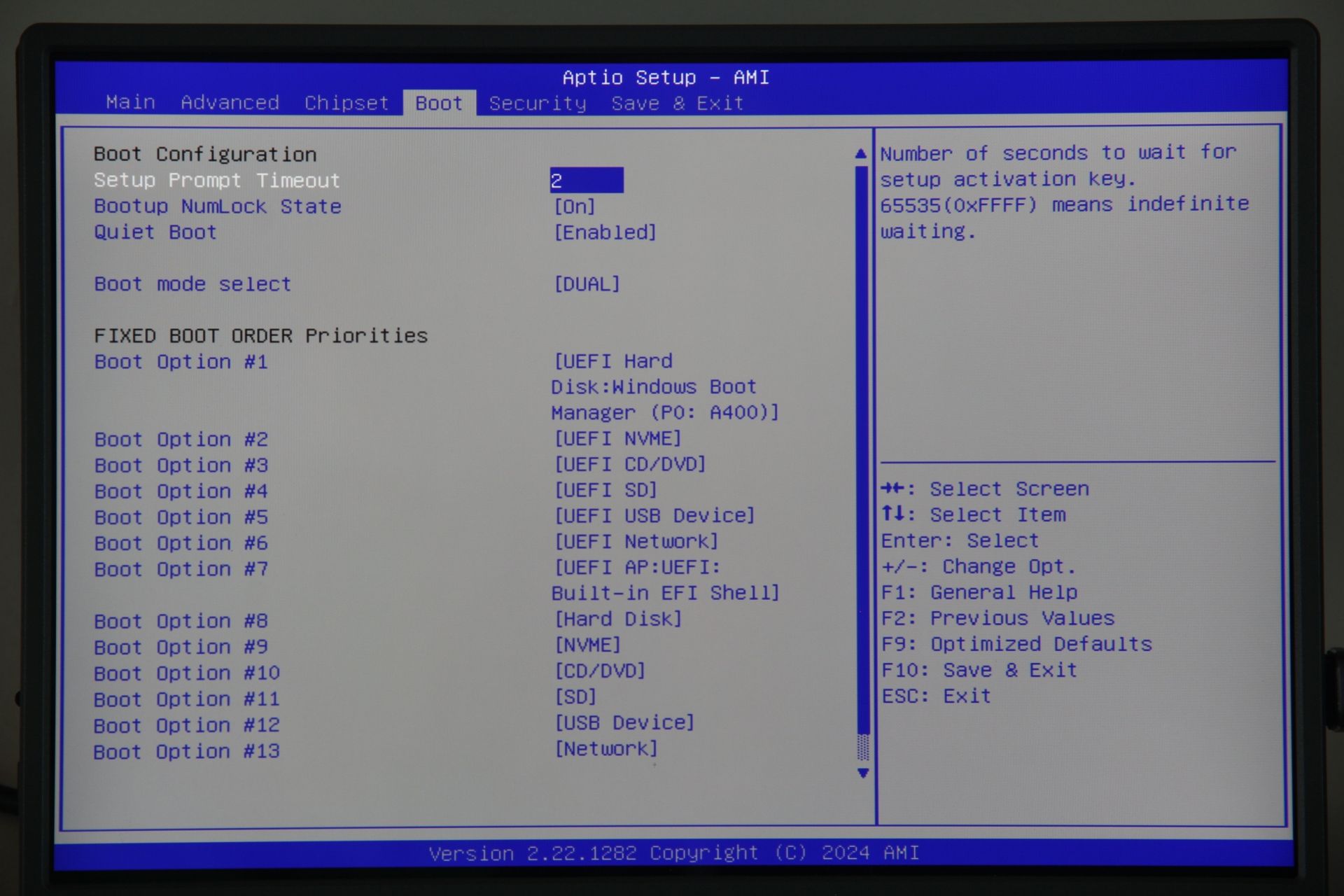

Возможно настроить свой порядок использования загрузочных устройств.

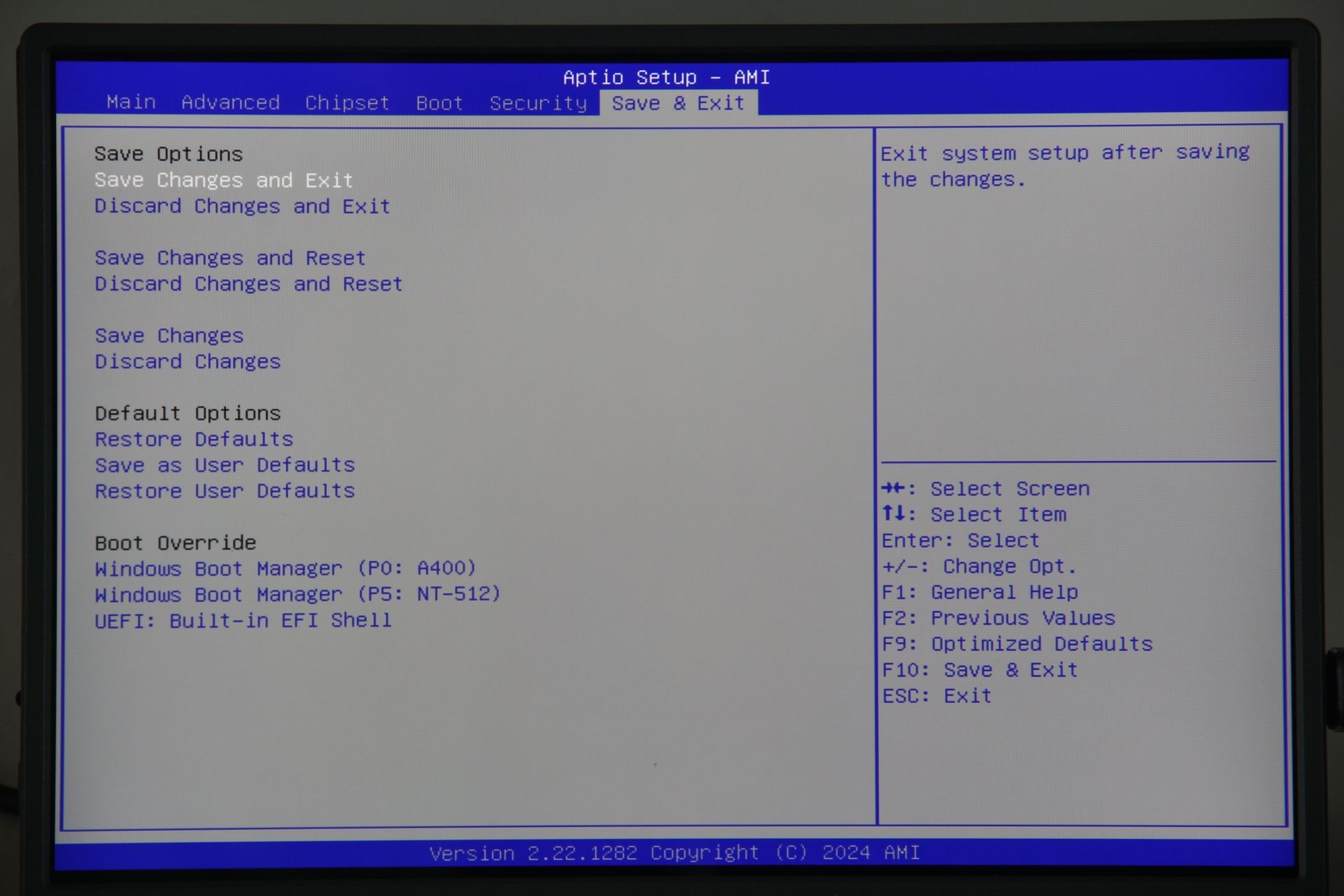

Можно также игнорировать установленный порядок и загрузки и однократно загрузиться с любого подключенного устройства (Boot Override).

Тестирование

В рамках тестирования платы был собран системный блок следующей конфигурации:

• Материнская плата BaseTech H510M

• Процессор Intel Core i3-10105

• Кулер BaseTech Original BT-Orig-AL

• Оперативная память TESLA DDR4 8Gb 3200Mhz

• Видеокарта Gigabyte RTX2060 6Gb

• SSD BaseTech A400 128Gb

• SSD KingSpec NT-512 512Gb

• SSD Netac NV7000 1Tb

• Блок питания Zalman MegaMax 800W

• Корпус GameMax M905

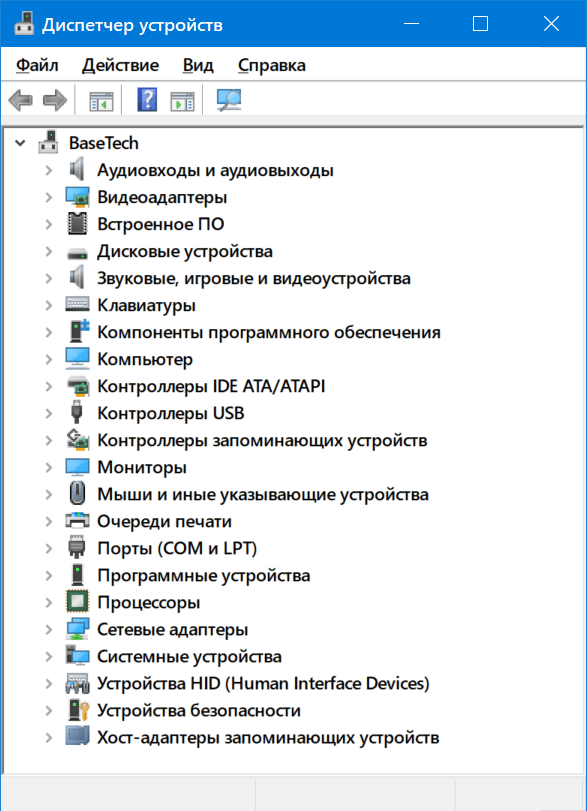

Тесты проводились в операционной системе Windows 10. Драйвера к материнской плате не прилагаются, однако их можно скачать с официального сайта BaseTech. Кроме того, установить драйвера можно с помощью утилиты Snappy Driver Installer или аналогичной. Я воспользовался вторым вариантом.



Если вам требуется полный перечень оснащения материнской платы — ознакомьтесь с отчётом AIDA64.

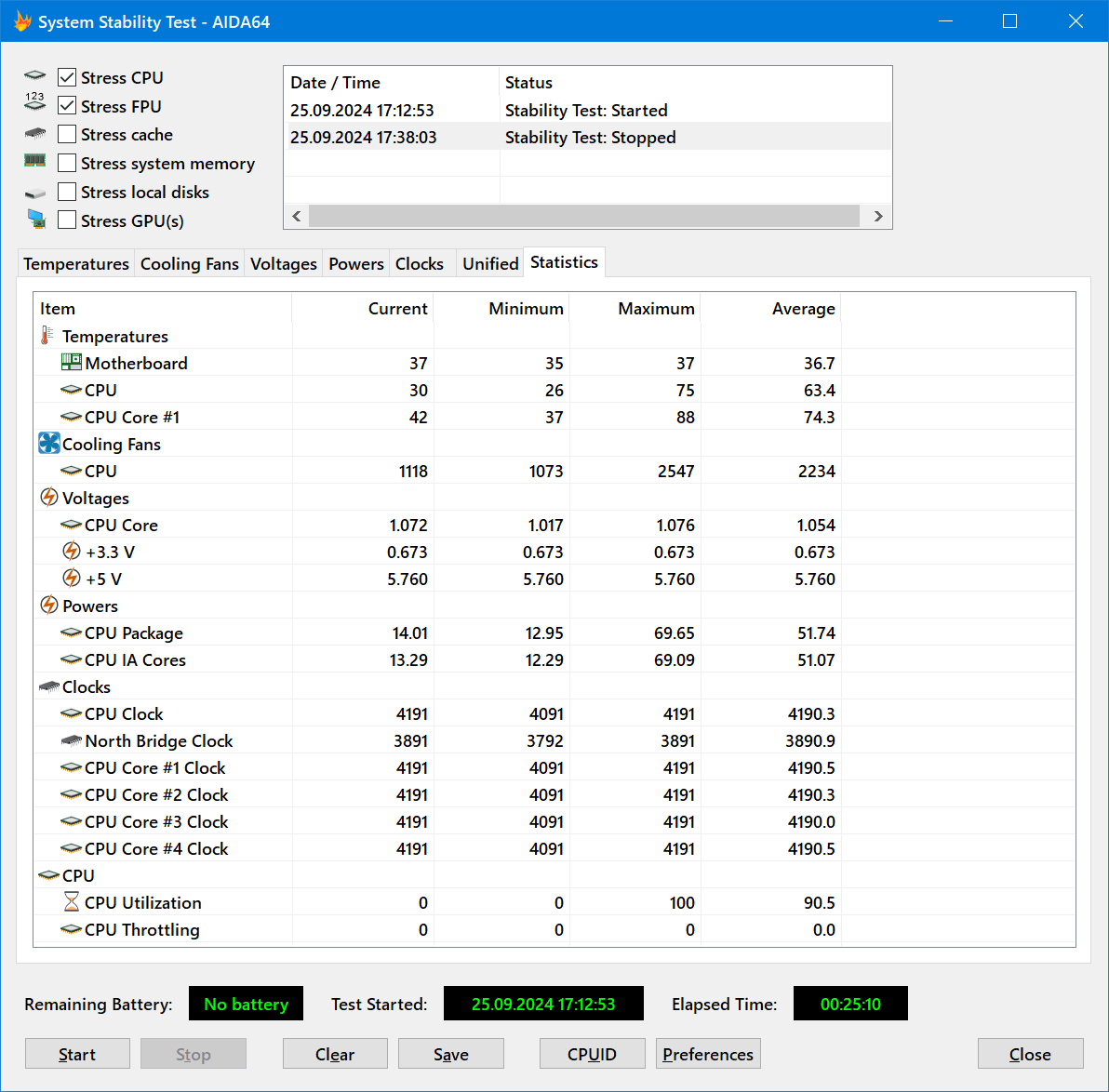

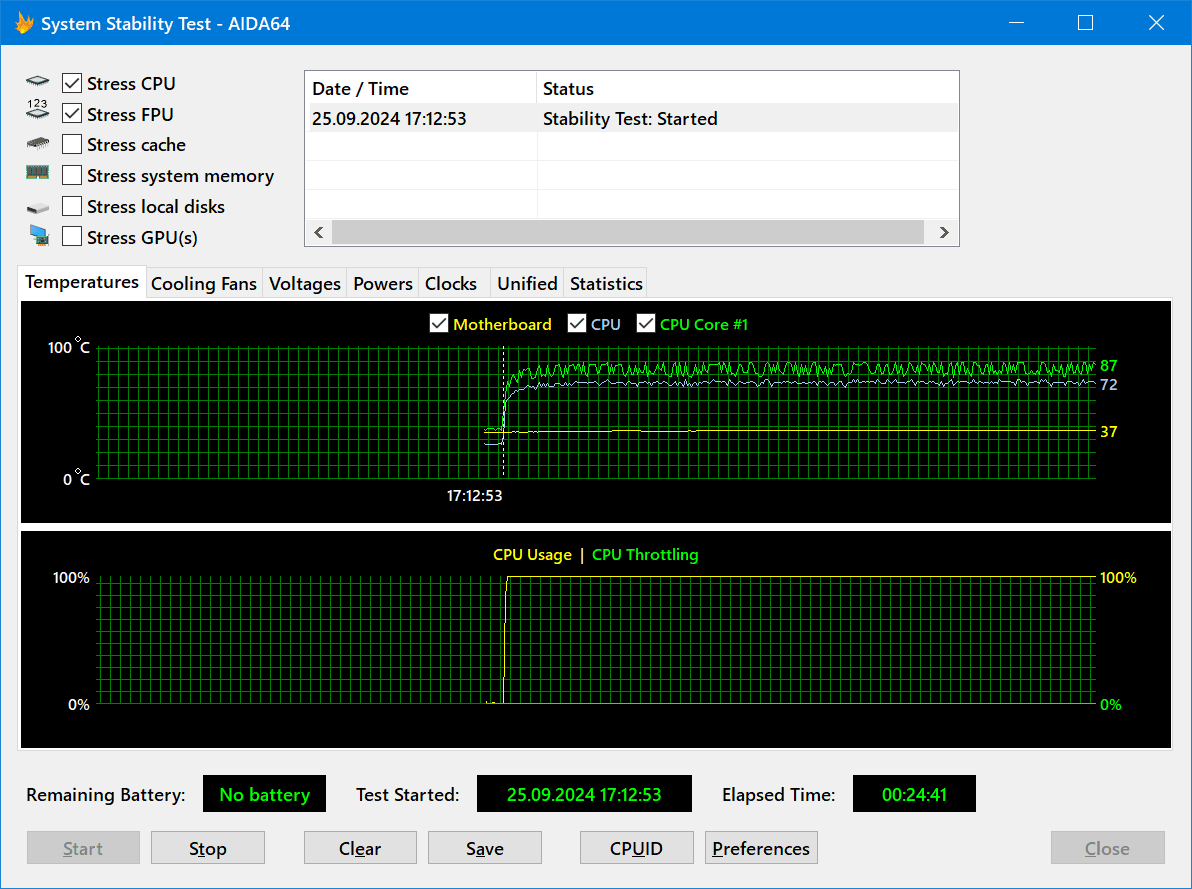

Проверка стабильности системы с помощью теста AIDA64 не выявила никаких проблем. Пиковое потребление процессора даже незначительно превысило его тепловой пакет и составило 69 Вт.



Во время теста я проверил нагрев элементов питания процессора. В самой горячей точке была зафиксирована температура 67 °С, что считается невысоким показателем.

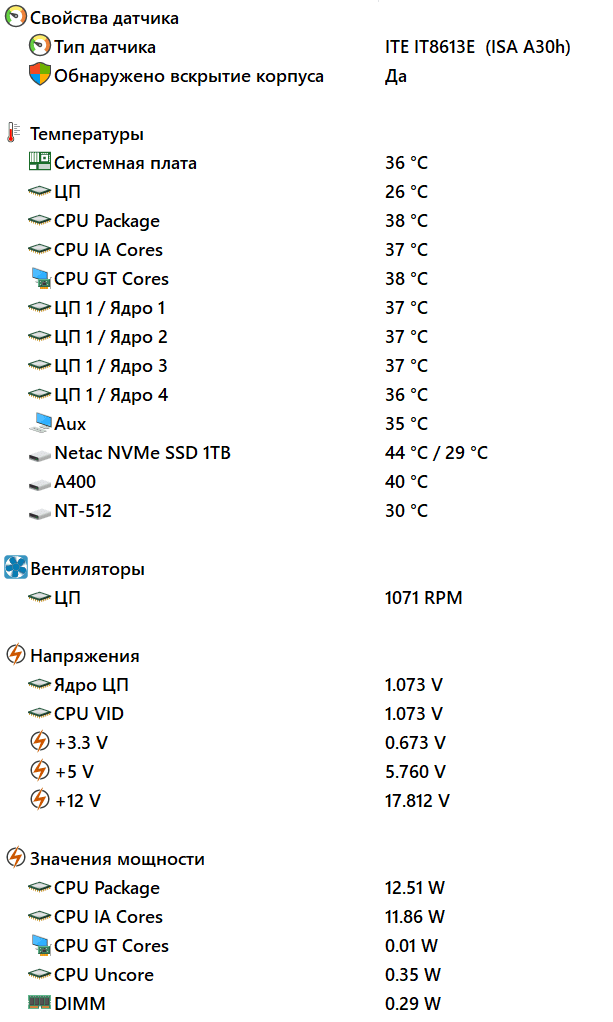

Отмечу, что микросхема, отвечающая за мониторинг напряжений, по всей видимости некорректно запрограммирована. Я проверил напряжения 5 В и 12 В с помощью мультиметра — они отличались от номинала всего на 1-2%. При тех значениях, которые отображает AIDA64, плата, конечно, была бы неработоспособной.

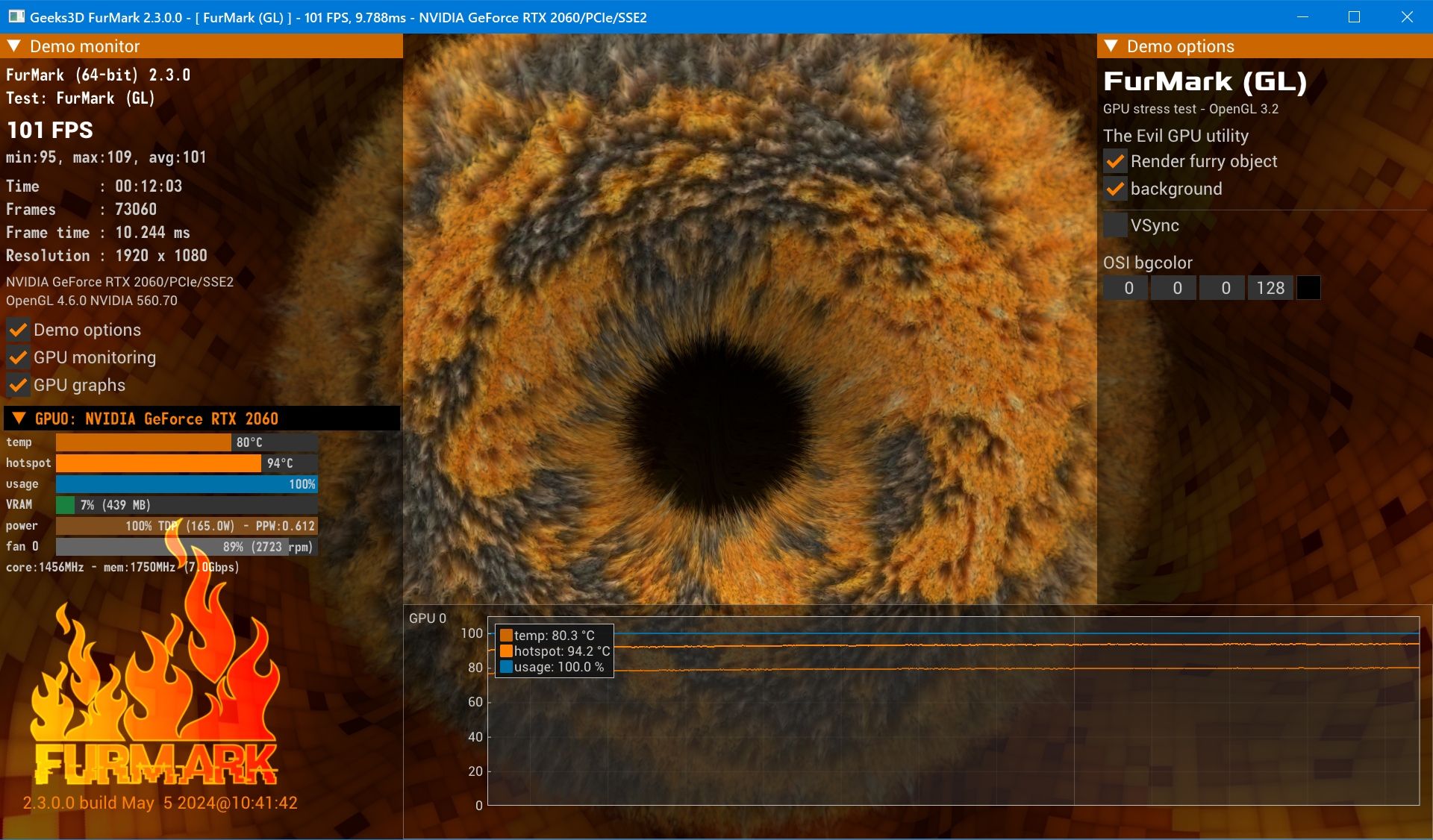

Тест стабильности видеокарты с помощью FurMark также не выявил проблем со сборкой на базе матплаты BaseTech H510M.

Сеть и накопители

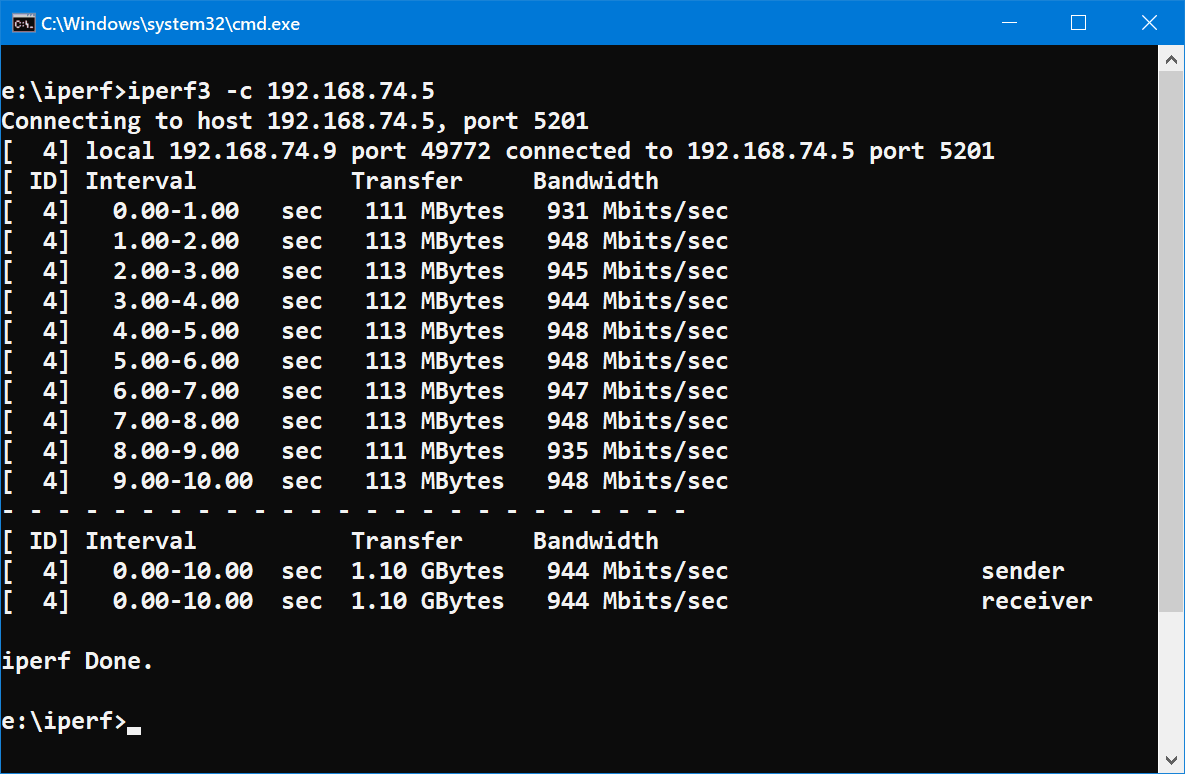

На плате используется гигабитный сетевой контроллер Realtek 8111H. Проверка показала, что он обеспечивает передачу данных со скоростью 1 Гбит/с (за вычетом служебных данных).



Встроенного WiFi-адаптера плата не имеет. Однако на BaseTech H510M имеется разъём M.2 2230, в который можно установить любую подходящую карту, например, Intel AX200.

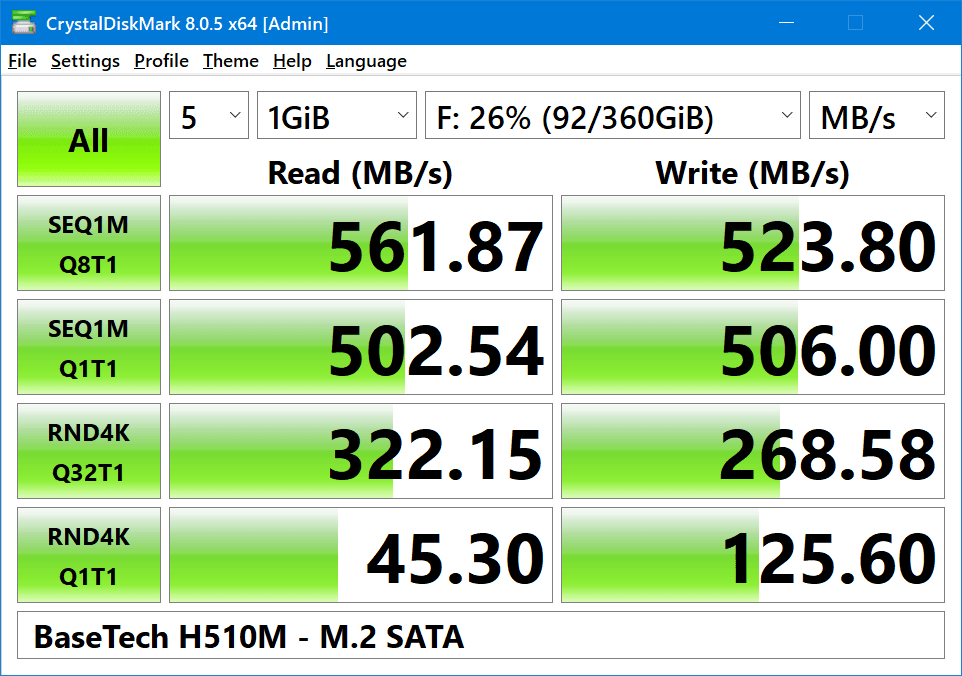

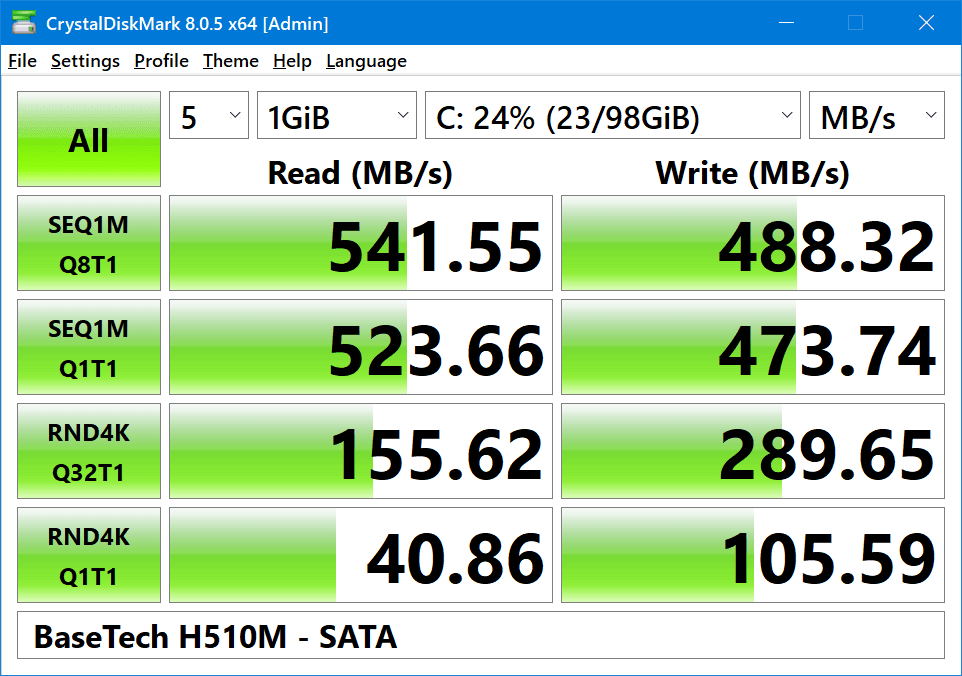

Накопители с интерфейсом SATA, которые были использованы в сборке, на последовательных скоростях упираются в возможности SATA 3.0.

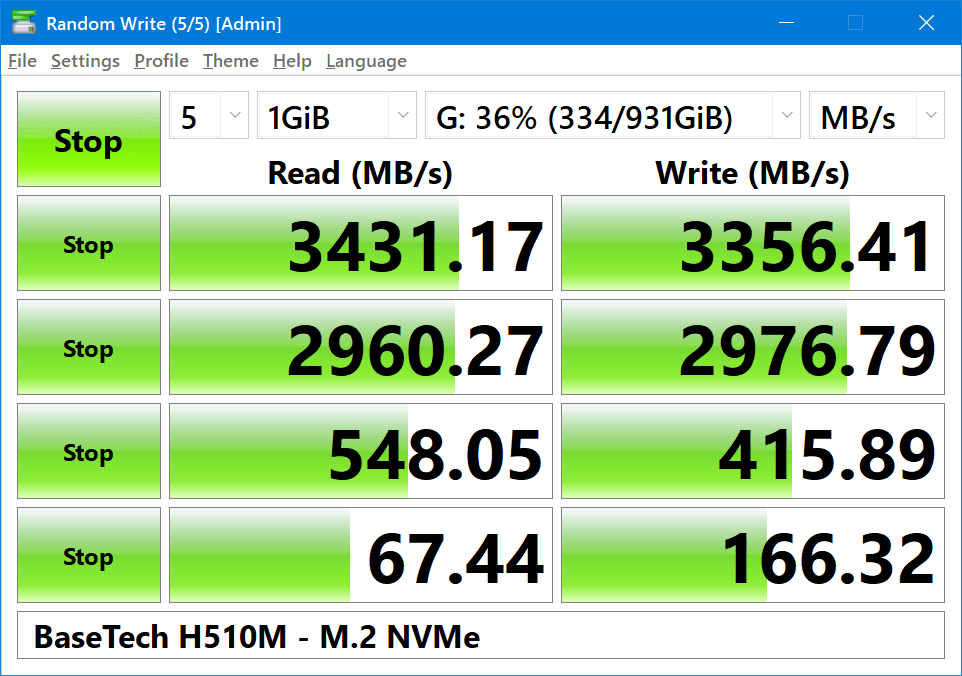

Слот M.2 с интерфейсом NVMe использует 4 линии PCI Express 3.0, что даёт максимум в 4 ГБ/с. С учётом служебных данных получаем скорости около 3500 МБ/с. Конечно, для получения таких результатов нужен либо быстрый SSD с интерфейсом PCIe 3.0, либо любой современный диск с интерфейсом PCIe 4.0/5.0.



Также я проверил скоростные характеристики USB-портов с помощью внешнего SSD на базе контроллера ASM2464. Он поддерживает все стандарты USB от 2.0 (480 Мбит/с) до 4 (40 Гбит/с).

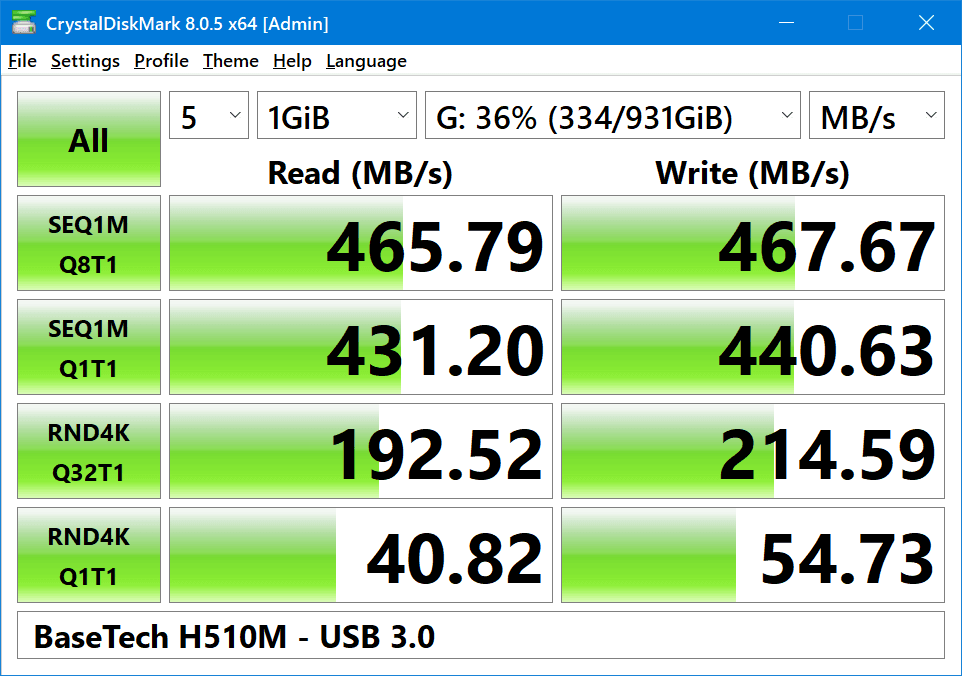

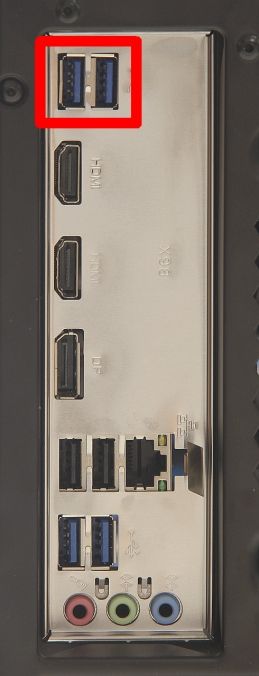

При использовании верхних портов USB на задней панели и портов USB 3.0 на корпусе максимальная скорость ограничена 5 Гбит/с.

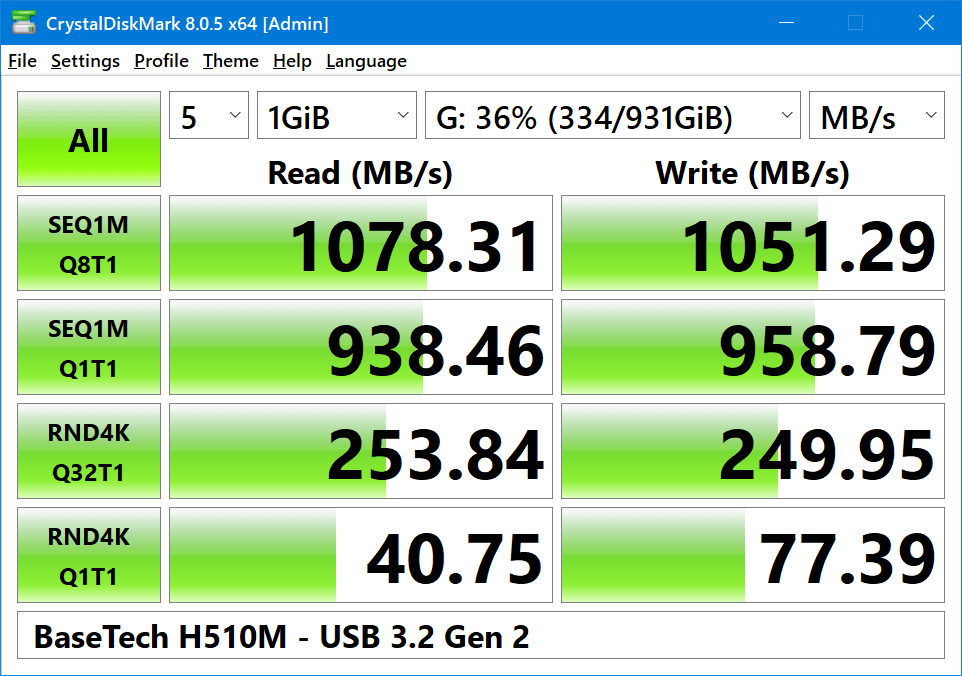

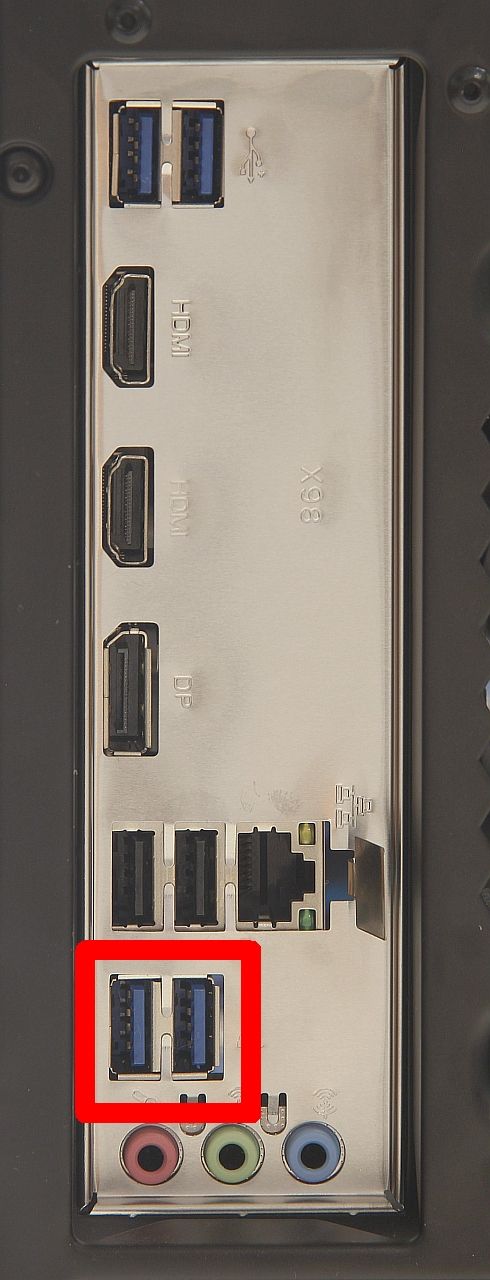

При подключении внешнего SSD к нижним USB-портам можно получить скорости до 10 Гбит/с.

Игровые тесты

BaseTech позиционирует плату H510M как основу для офисного компьютера или медиацентра. Тем не менее, я решил проверить, подойдёт ли данная плата для сборки игрового ПК хотя бы начального уровня.

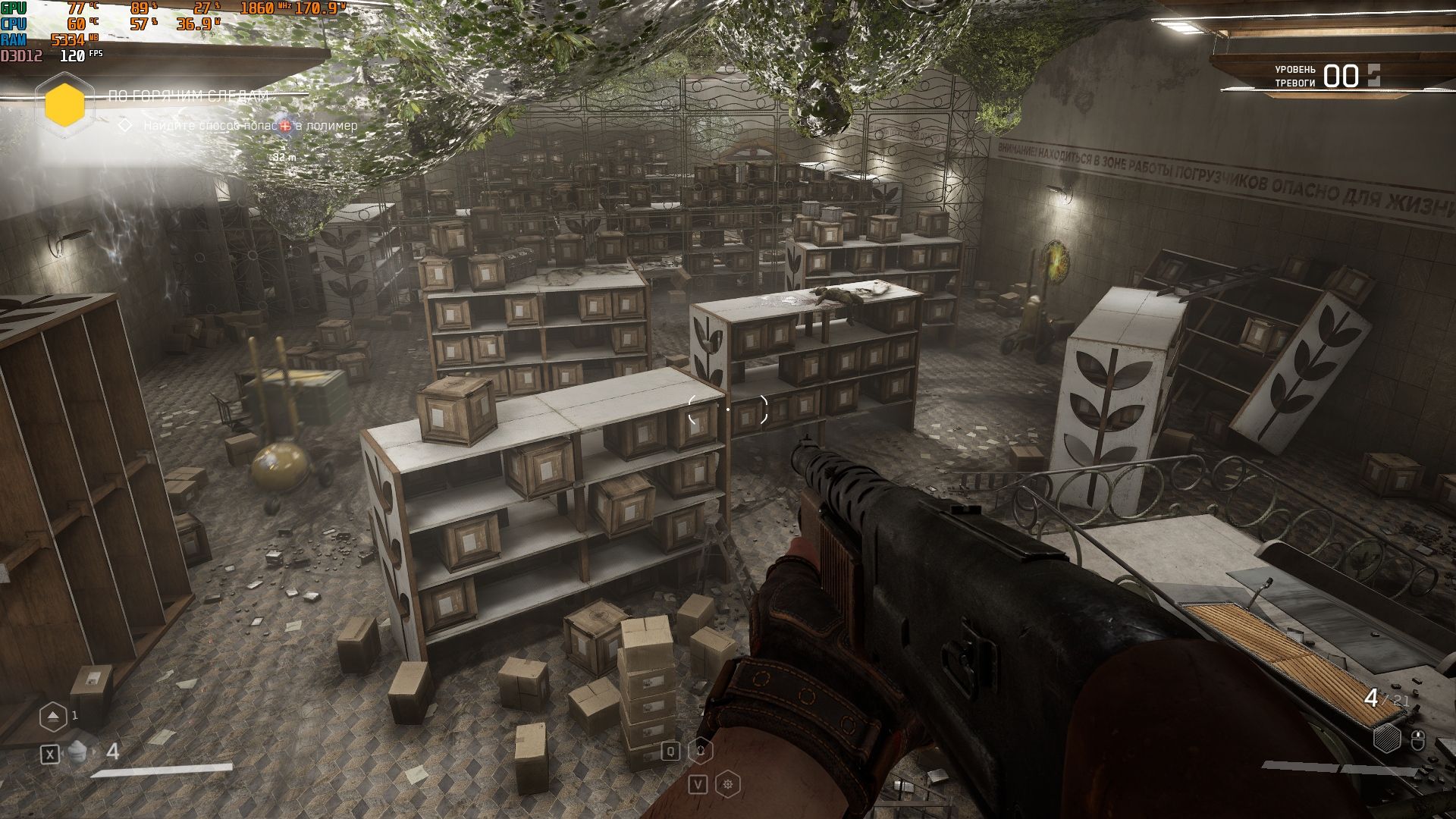

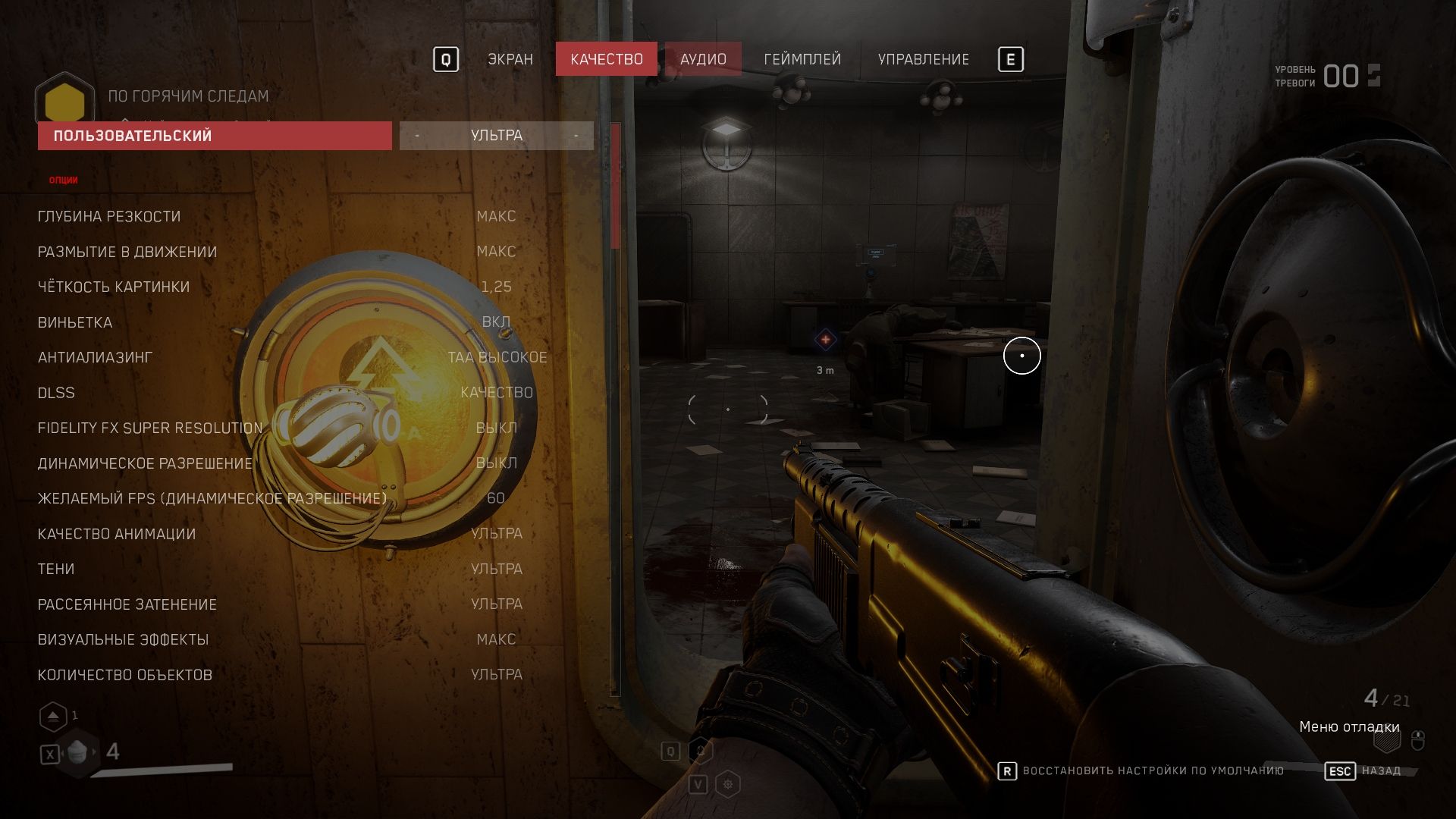

Результаты получились несколько неожиданными. Например, сочетание процессора i3-10105 и видеокарты RTX 2060 позволило с комфортом играть на максимальных настройках с разрешением Full HD в хите 2023 года Atomic Heart. FPS не опускался ниже 60 кадров даже в самых сложных сценах с обилием врагов и динамическим освещением. При этом загрузка видеокарты находилась на уровне 80-90 процентов.

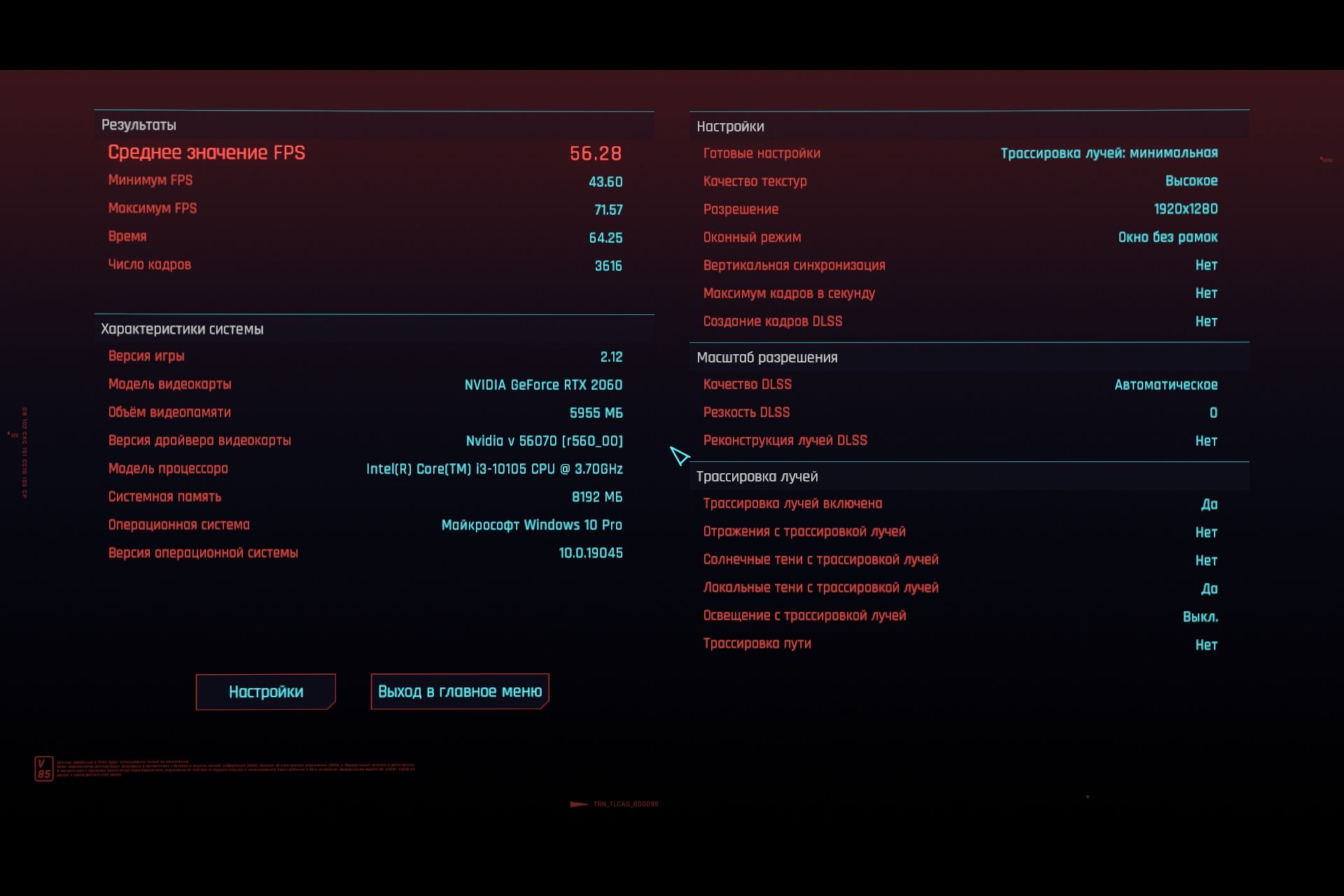

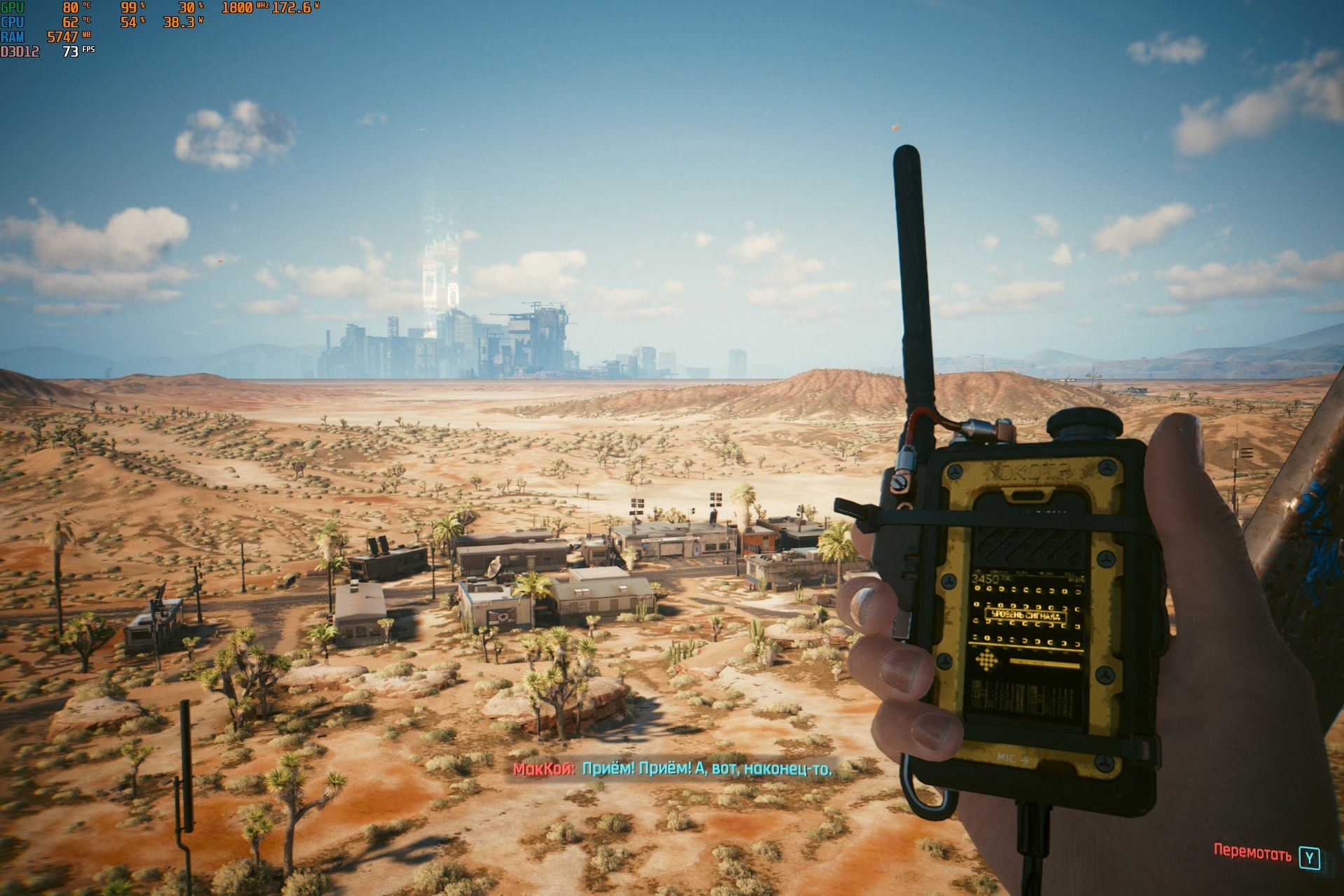

В другой популярной игре — Cyberpunk 2077 — ситуация отличалась кардинально. При выборе профиля «Трассировка лучей: минимальная» FPS в большинстве сцен превышал 70 кадров в секунду, однако при обилии источников света или врагов уже просаживался ниже 60 кадров. Видеокарта всегда была загружена на 100%.



При наличии видеокарты уровня RTX3060, на базе материнской платы BaseTech H510M можно собрать игровой ПК для игр в разрешении Full HD на максимальных или по меньшей мере высоких настройках в современных играх.

Заключение

BaseTech H510M — бюджетная материнская плата, которая позиционируется производителем как основа офисного ПК или медиацентра. По меркам своего сегмента она имеет очень хорошее периферийное оснащение, включающее два слота M.2 SSD, 12 портов USB (в том числе два высокоскоростных USB 3.2 Gen 2), разъём для WiFi-адаптера и дополнительный слот PCIe x1. В то же время у платы всего 2 разъёма для вентиляторов, а система охлаждения состоит из единственного радиатора на чипсете. Справедливости ради, стоит отметить, что по результатам тестирования температура самых горячих компонентов оказалась далека от критической.

Несмотря на то, что плата BaseTech H510M больше ориентирована на офисное использование, она отлично показала себя в игровых тестах в связке с процессором i3-10105 и видеокартой RTX 2060. Если в ваши планы входит бюджетный ПК для комфортной игры в разрешении Full HD, к данной плате стоит присмотреться. Процессоры LGA1200 10 и 11 поколения обойдутся дешевле аналогов на более молодой платформе LGA1700. Это позволит сэкономить на сборке или вложить свободные средства в видеокарту и накопители.
