Обзор корпуса BaseTech GFX-05: аквариум для ПК

GFX-05 — самый продвинутый корпус в линейке BaseTech на момент написания обзора. Он относится к так называемым аквариумам, то есть передняя и боковая стенки у него прозрачные — вся внутренняя красота на виду. В сочетании с четырьмя 120-мм RGB-вентиляторами получаем кейс явной игровой направленности. Да ещё и по очень хорошей цене.

В обзоре я изучу насколько BaseTech GFX-05 подходит для мощных игровых сборок. Для этого подробно рассмотрю конструкцию и функционал корпуса, его систему охлаждения, а также особенности сборки. В рамках тестирования проверю температуру процессора, видеокарты и накопителей в стресс-тестах.

Содержание

• Технические характеристики

• Комплект поставки и внешний вид

• Система охлаждения

• Внутреннее устройство

• Тестирование

• Стоит ли брать корпус BaseTech GFX-05



Технические характеристики

Спецификации корпуса BaseTech GFX-05 приведены в таблице ниже.



Корпус доступен в двух цветовых решениях — чёрном и белом.



Комплект поставки и внешний вид

Корпус BaseTech GFX-05 упакован в коробку из толстого гофрокартона с прорезями для переноски на торцах. При габаритах 58×50×28 см и массе 7.2 кг её несложно нести в одиночку.

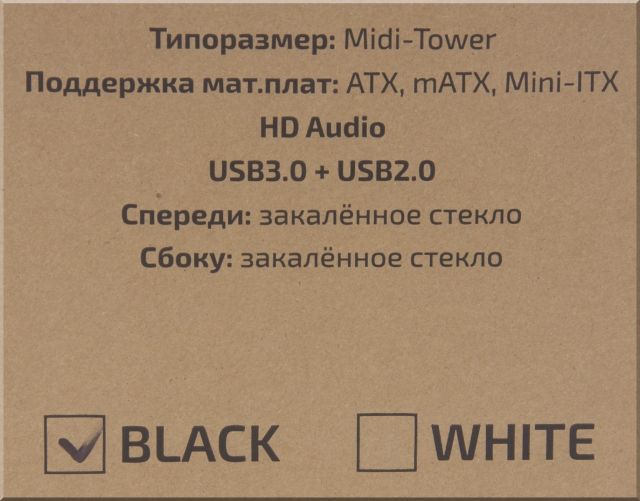

На одном из торцов перечислены основные технические характеристики корпуса и указан цвет.

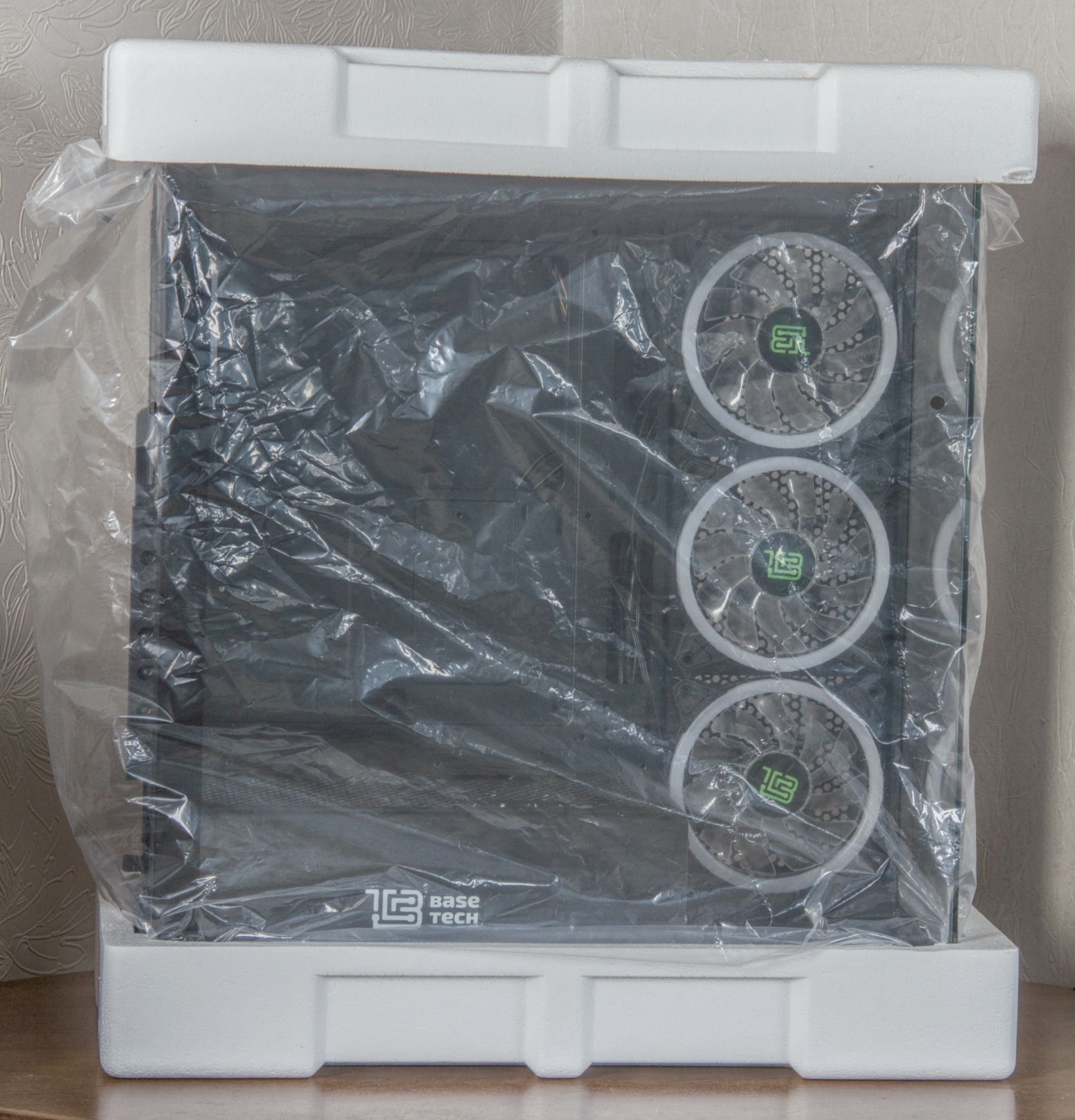

Внутри корпус надёжно защищён пенопластом и дополнительно упакован в полиэтиленовый пакет.

Каких-либо печатных материалов внутри коробки я не обнаружил.

Внутри корпуса находится ZIP-пакет с комплектом крепежа:

• Горсть винтов M3×6 и 6-32×6 в отдельном пакетике

• Нейлоновые стяжки 150 мм (5 шт.)

• Зажимы для кабеля (2 шт.)

• Винты 6-32×28 (8 шт.)

• Дополнительные стойки для матплаты (3 шт.)

• И инструмент для вкручивания-выкручивания этих стоек

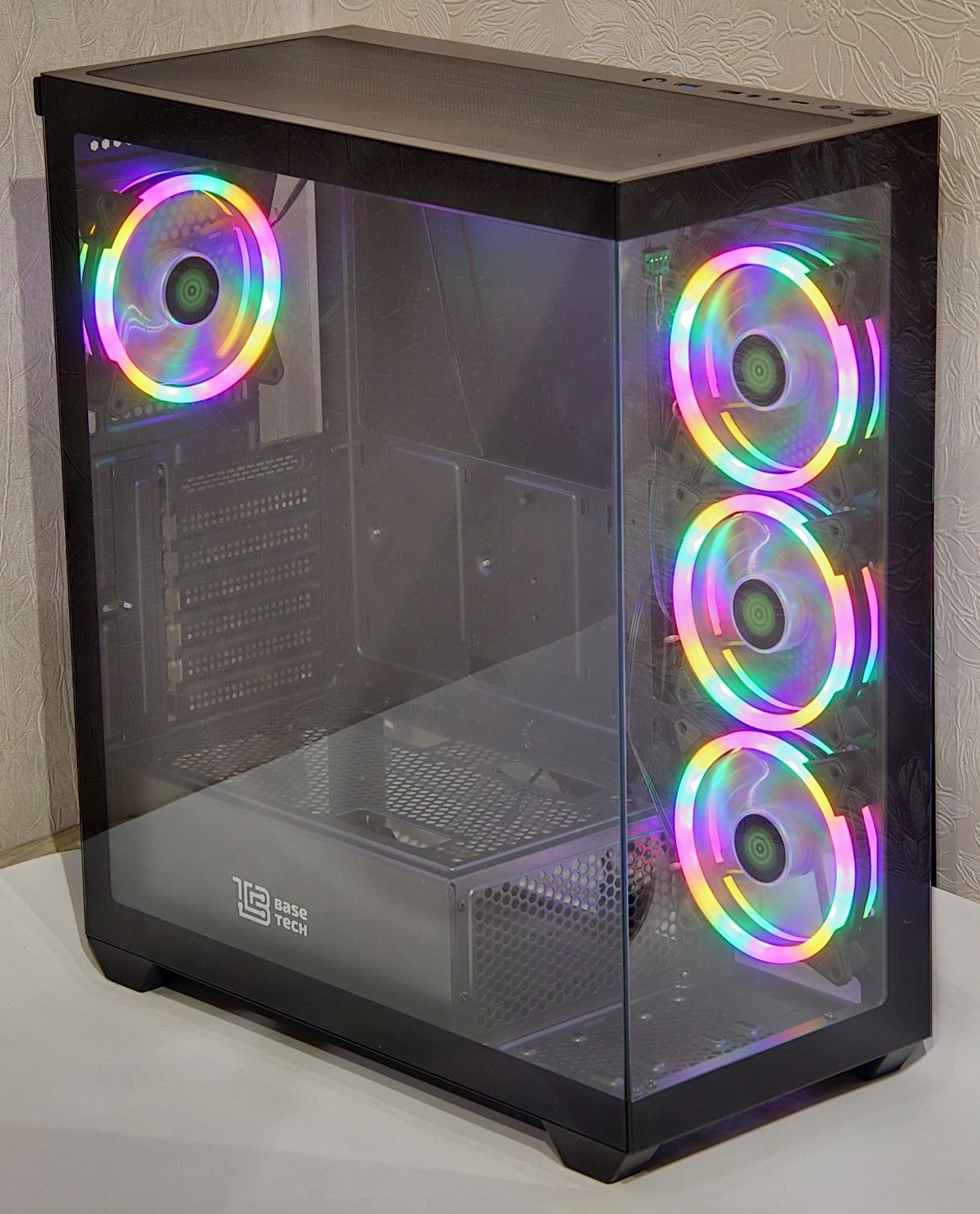

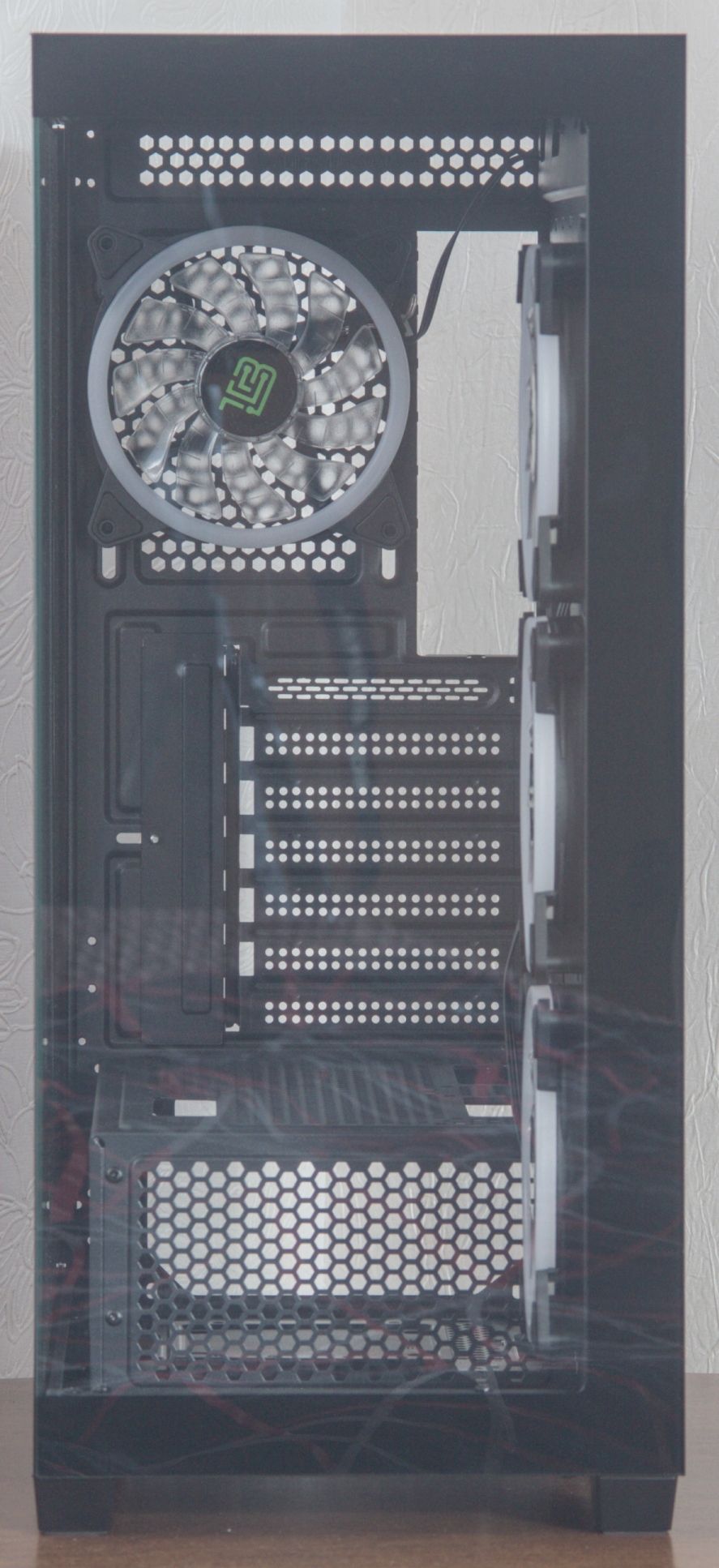

Внешне BaseTech GFX-05 представляет собой панорамный корпус (или корпус-аквариум) — его левая и передняя стенки выполнены из стекла, открывающие прекрасный вид на внутренний мир системного блока.

Помимо стеклянных панелей, других функциональных элементов спереди и слева нет.

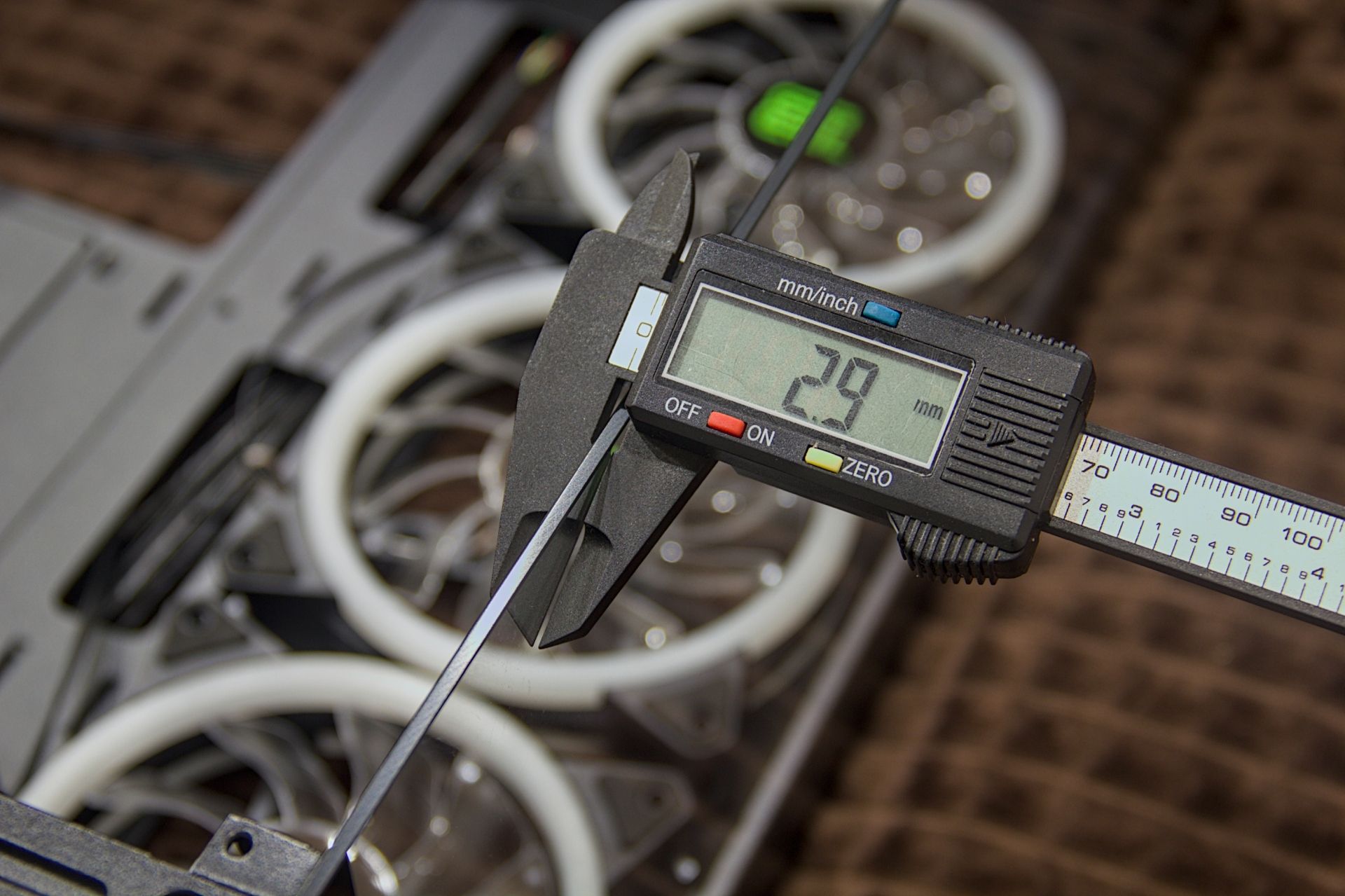

Толщина стекла внушает уважение — целых 3 мм! Весит левая боковая стенка 1540 г, что составляет четверть массы всего корпуса (6.1 кг). Соотношение массы к объёму позволяет с уверенностью сказать, что это именно стекло, а не акрил.

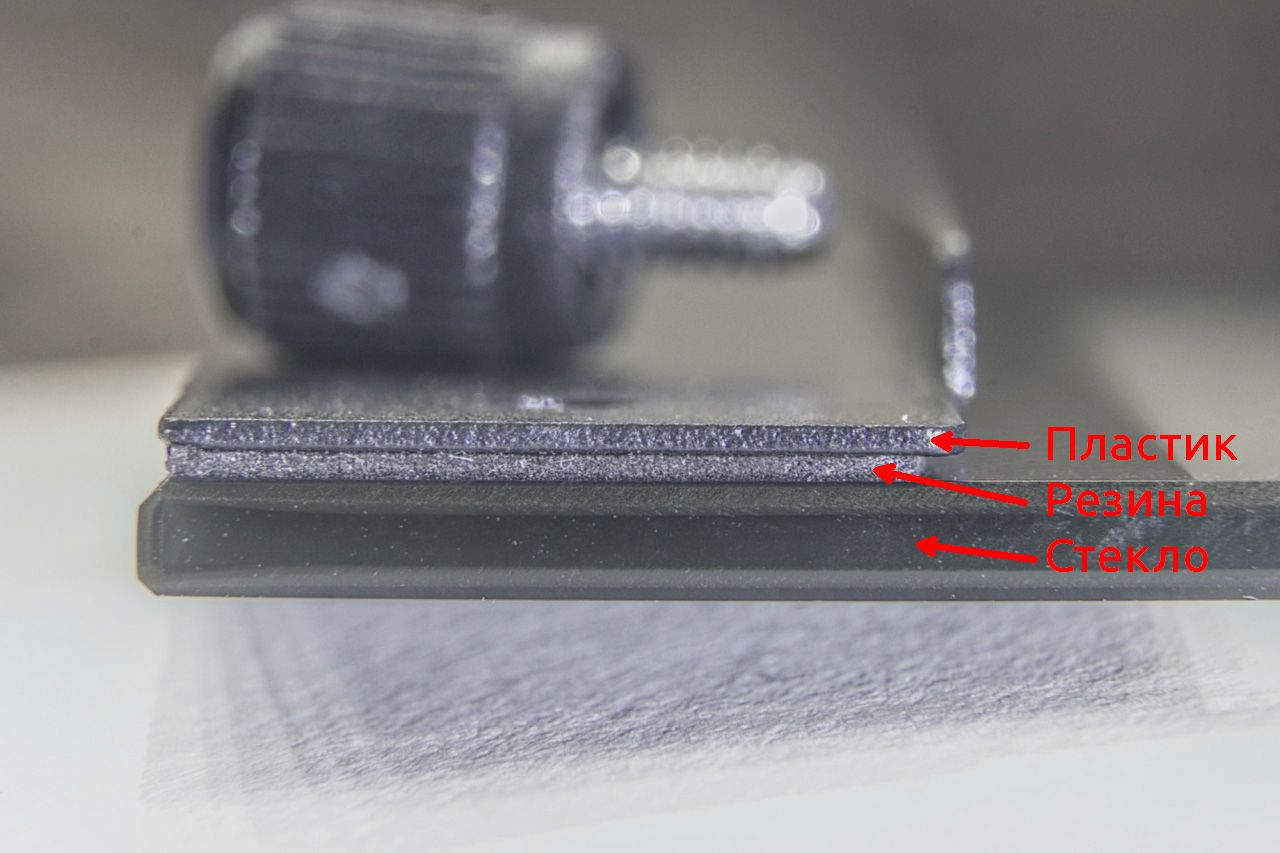

С внутренней стороны сверху и снизу стекло прикрыто слоем пластика, а со стороны задней стенки корпуса защищено пористой резиной.

Такой же слой пористой резины проложен между стеклом и пластиком.

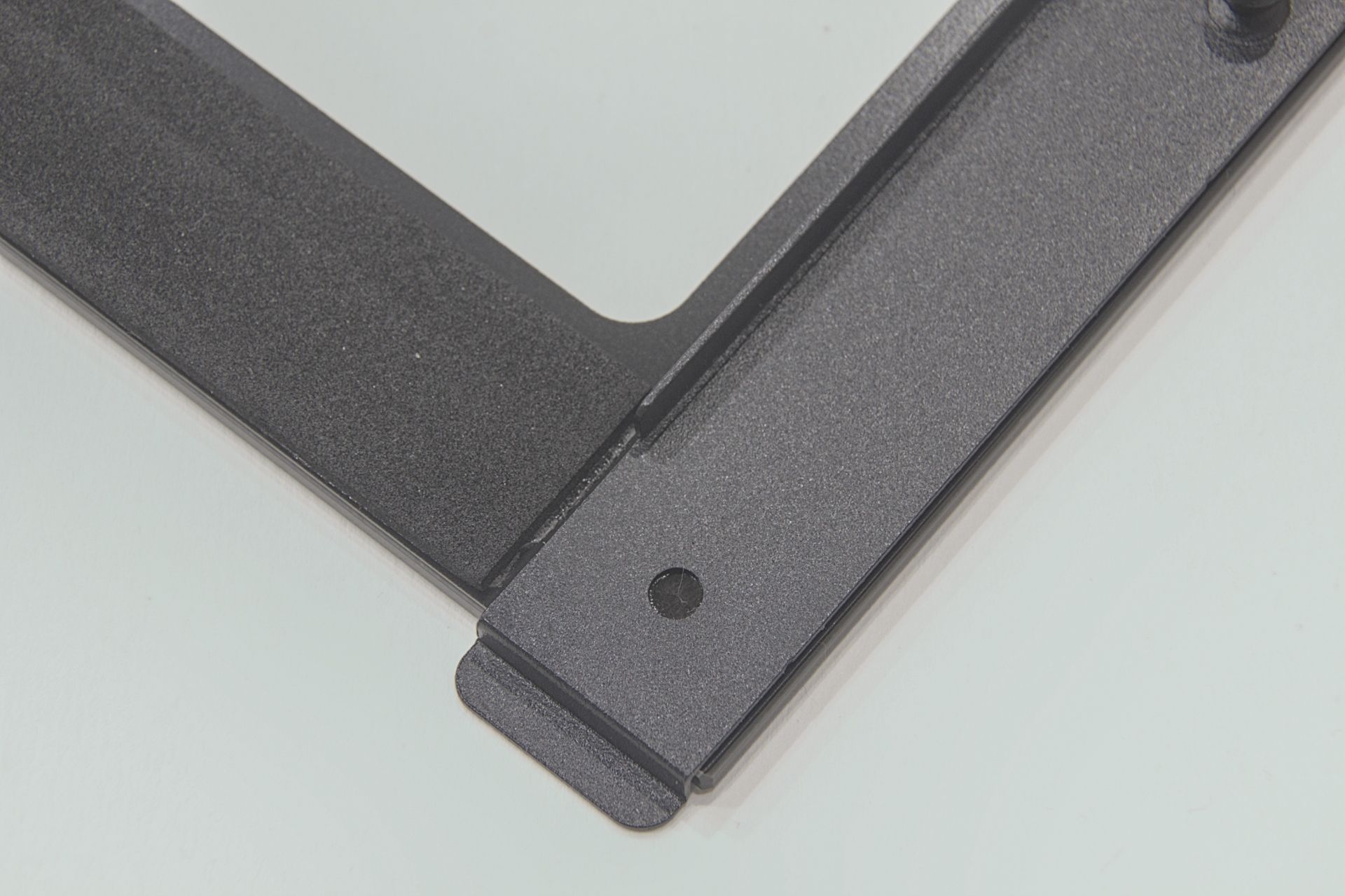

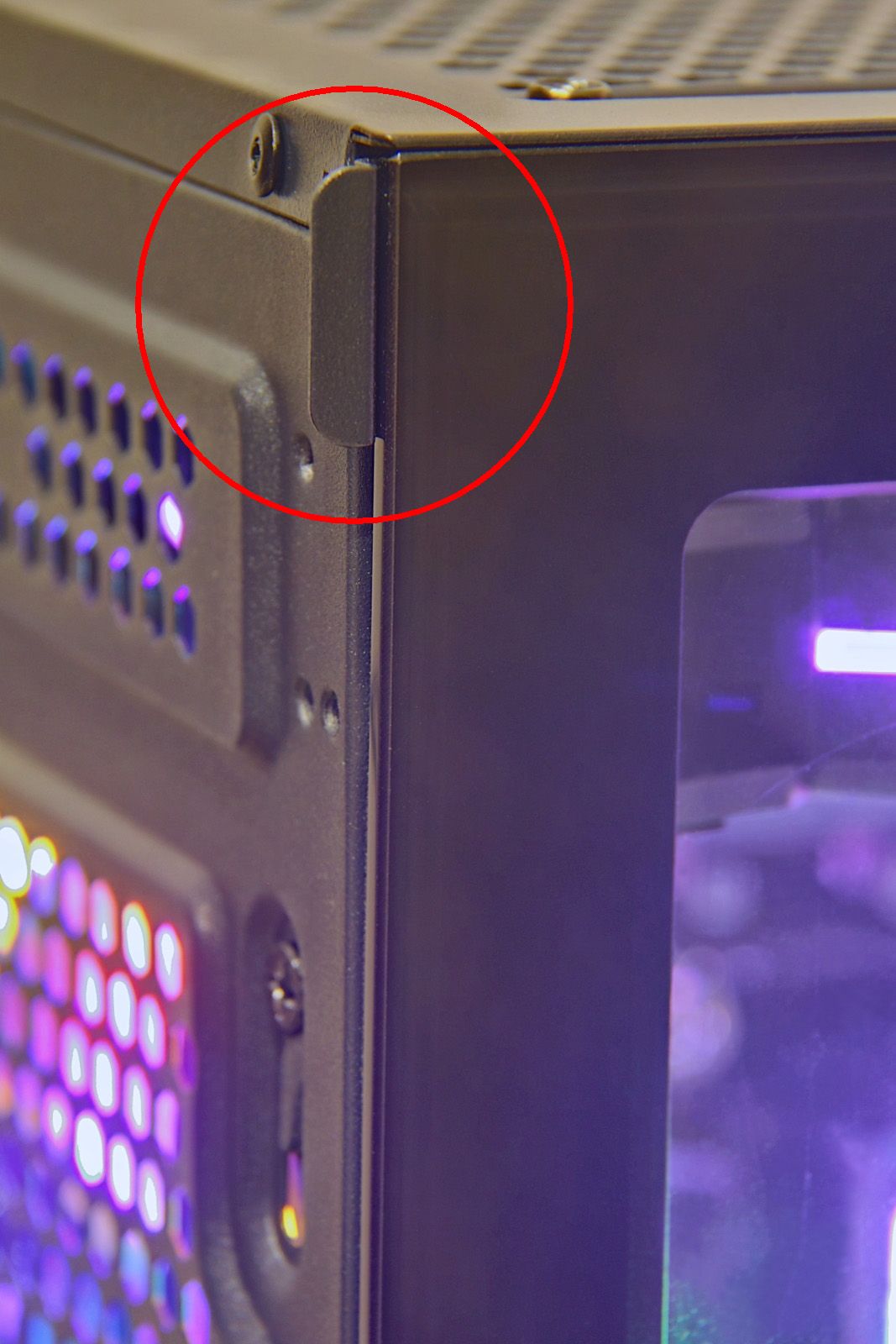

В большинстве бюджетных корпусов стеклянная стенка крепится на винты. Однако в BaseTech GFX-05 реализована оригинальная система крепления. Чтобы снять стенку, нужно просто потянуть на себя за металлический язычок слева. Держится она надёжно — в верхней части на защёлках, в нижней части боковой стенки используется крепление «шип — паз», оно дополнительно фиксирует панель и препятствует опрокидыванию при открытии.

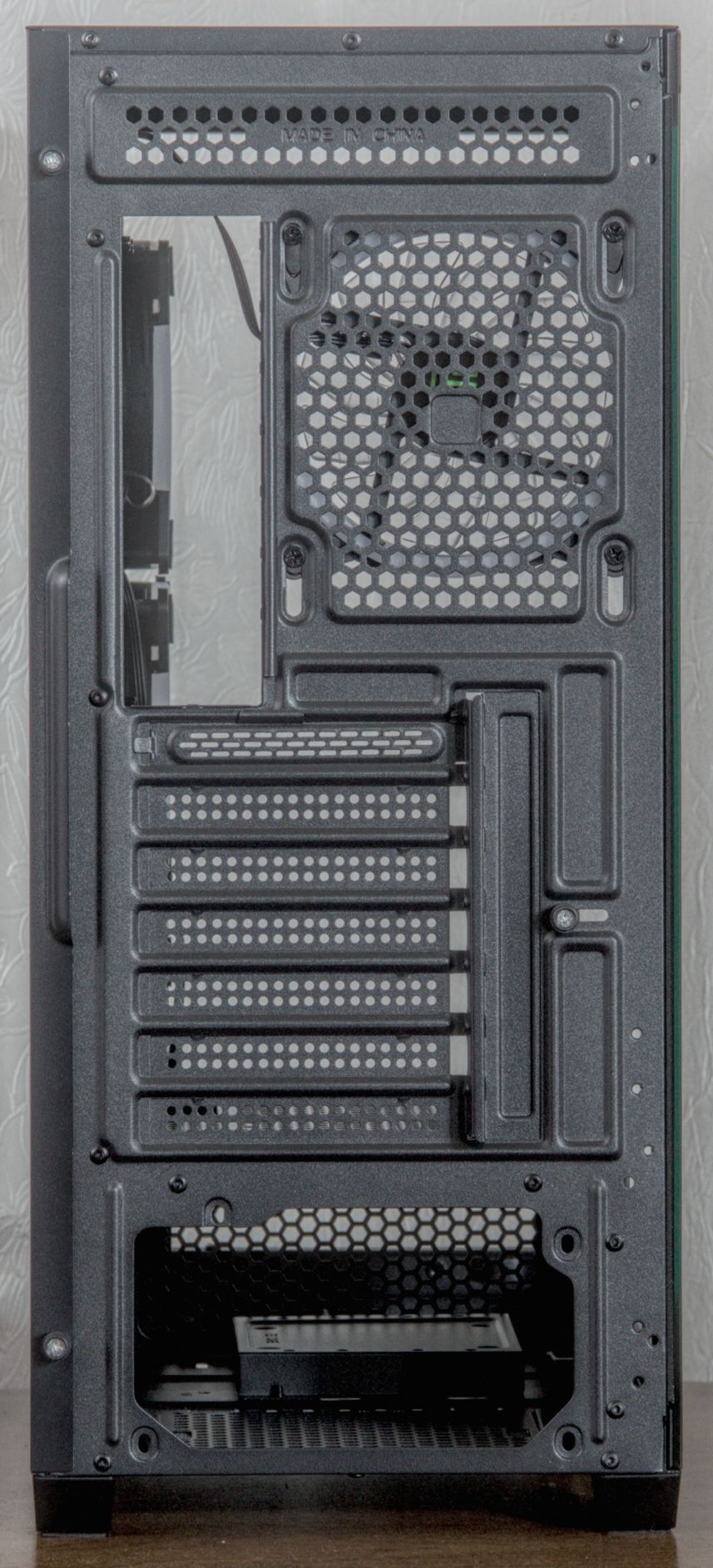

На задней стенке обращает на себя внимание посадочное место для 120-мм вентилятора с регулировкой высоты в пределах 2 см. Отсек для блока питания снизу, а в верхней части корпуса имеются дополнительные отверстия для охлаждения в виде сот. Отмечу большое количество выштампованных рёбер жёсткости.

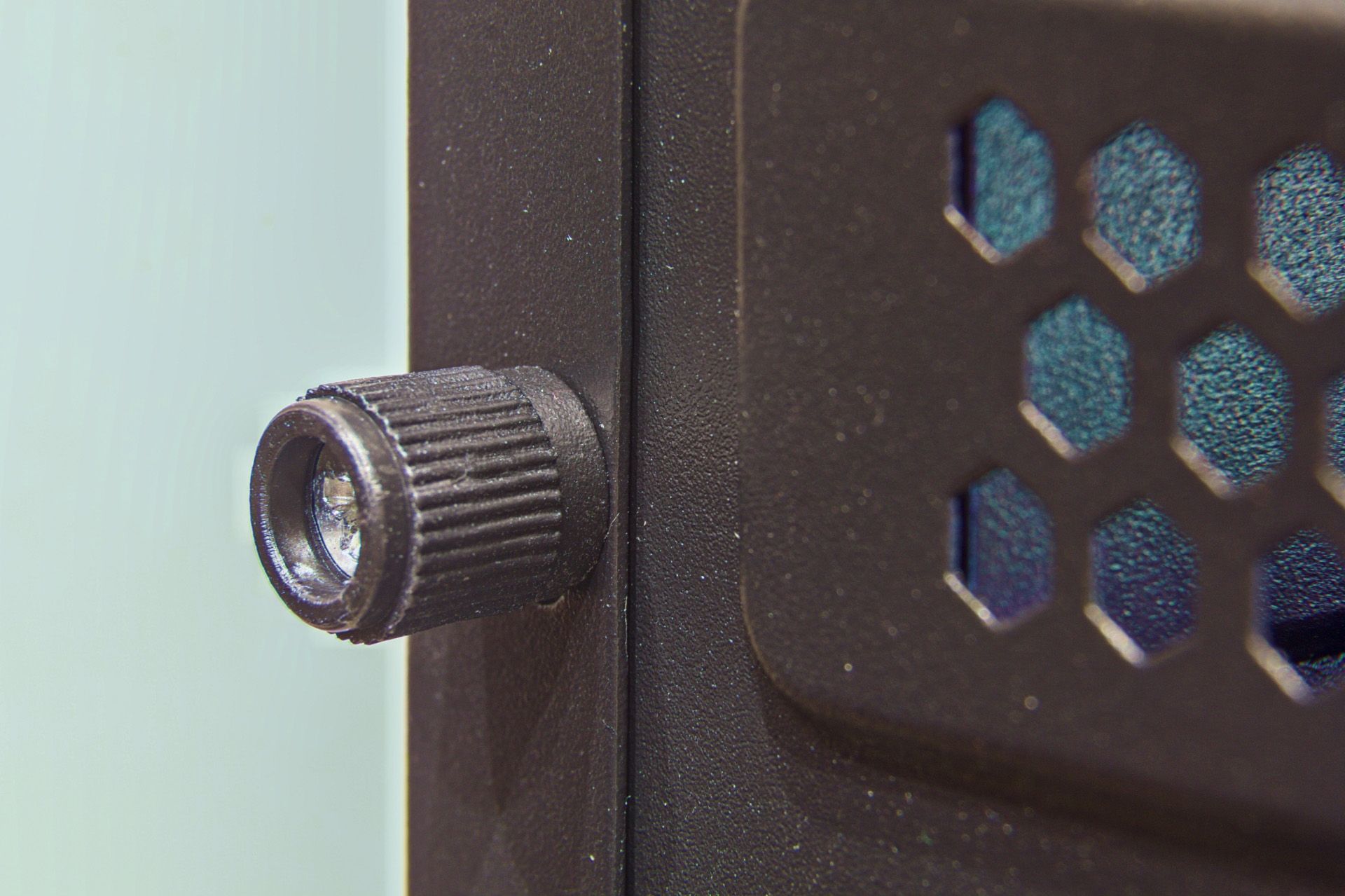

Правая боковая стенка фиксируется на два винта 6-32×6 с накатанной головкой, их можно открутить без отвёртки.

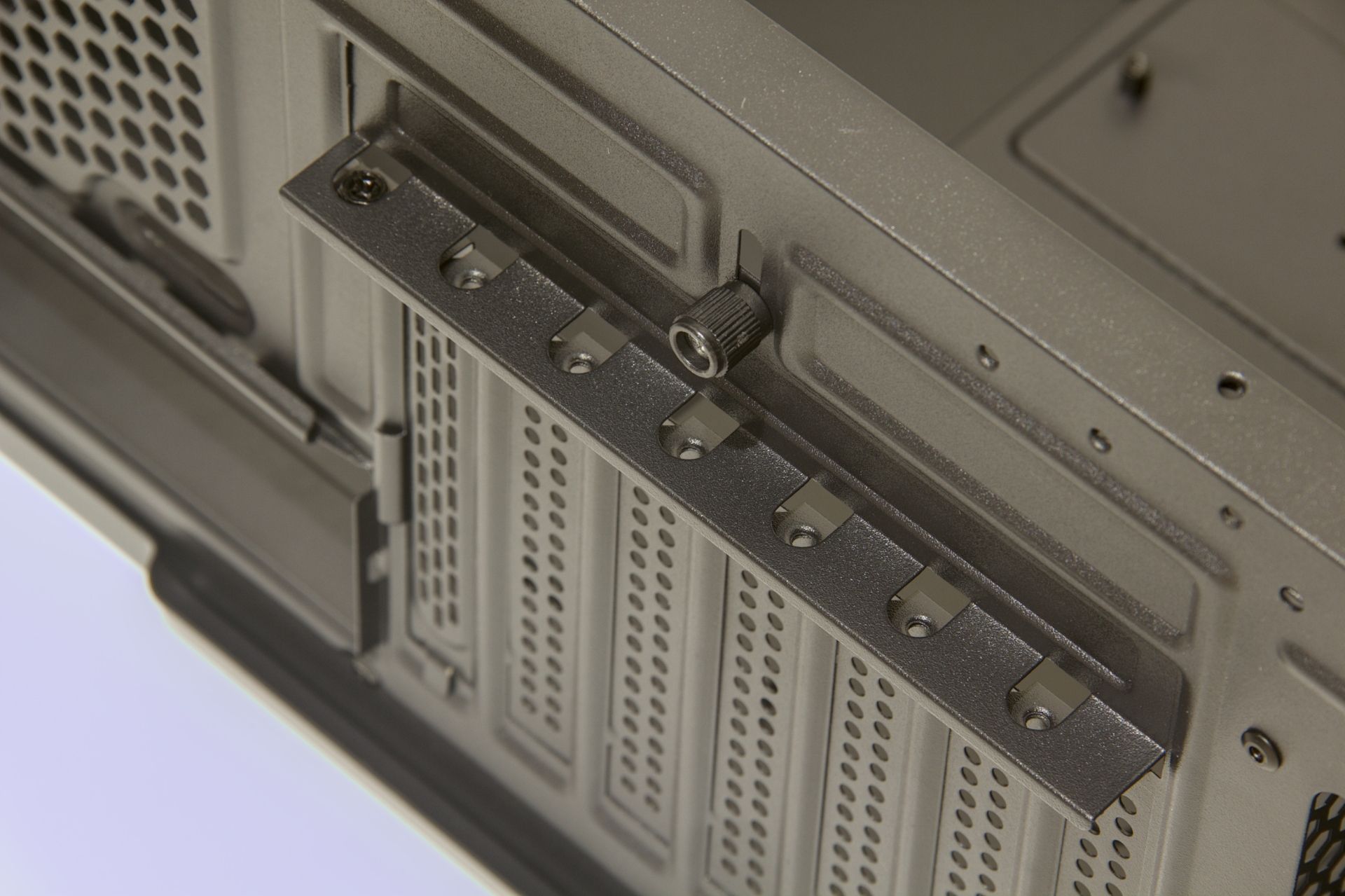

Слоты расширения дополнительно фиксируются прижимной планкой. Её можно снять или сдвинуть в сторону на 2 см, для чего используется винт 6-32×6 с накатанной головкой над четвёртым слотом PCIe. Первая заглушка в корпусе закреплена на винт, а остальные шесть при необходимости выламываются. При снятой или смещённой прижимной планке можно установить систему водяного охлаждения на дискретных элементах с радиатором снаружи корпуса.

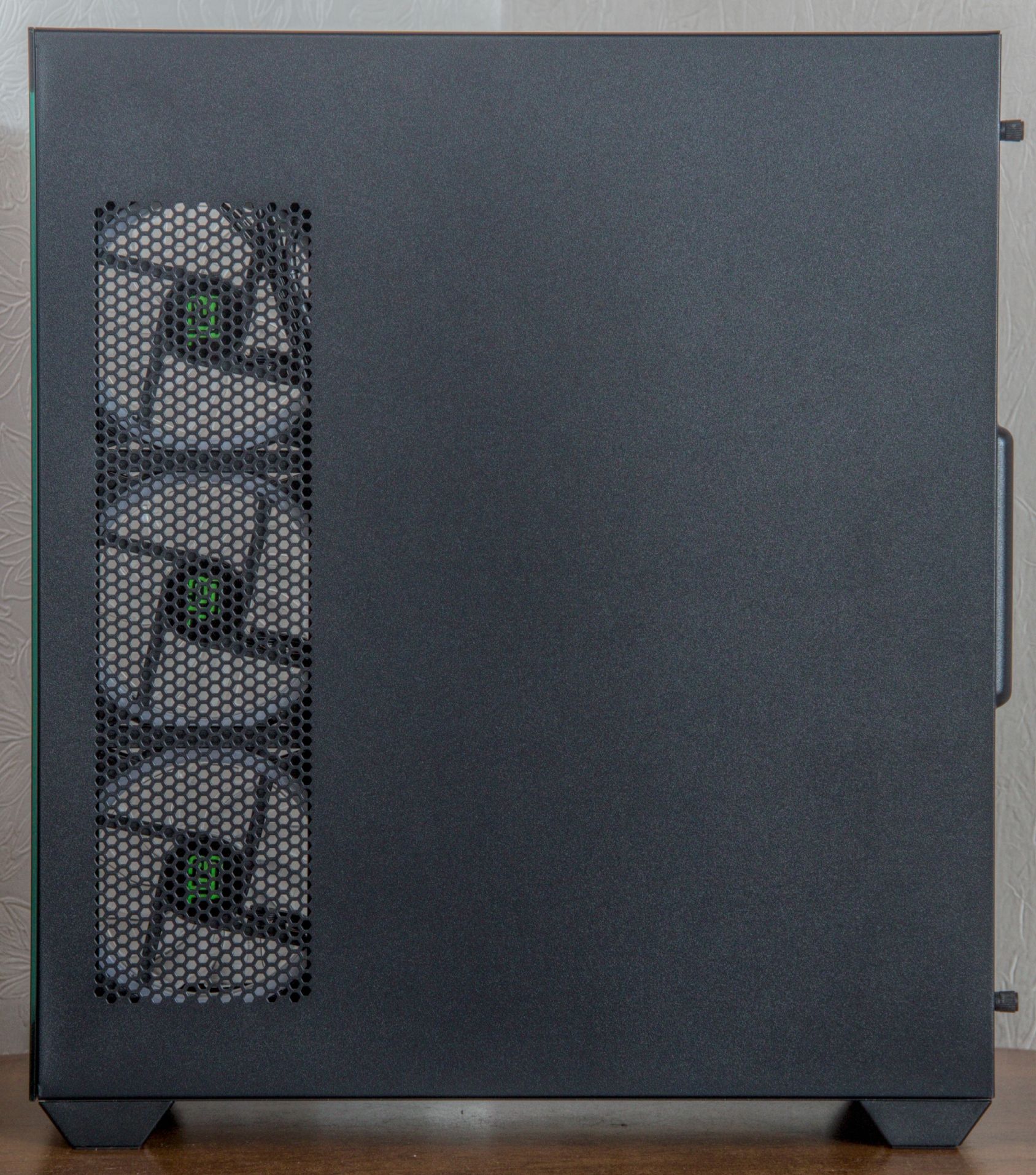

На правой боковой стенке напротив вентиляторов предусмотрены прорези в виде шестиугольных сот для забора прохладного воздуха.

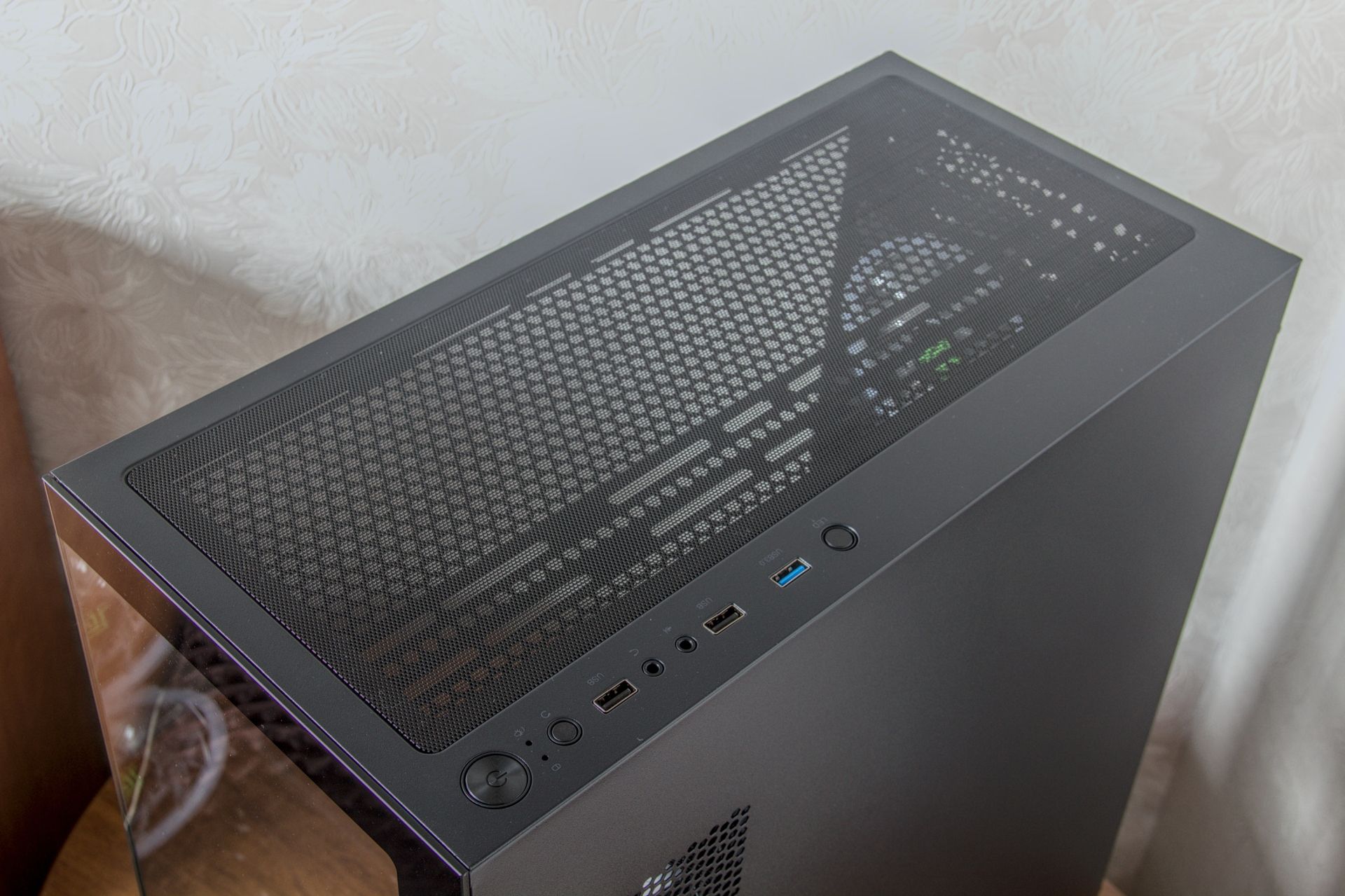

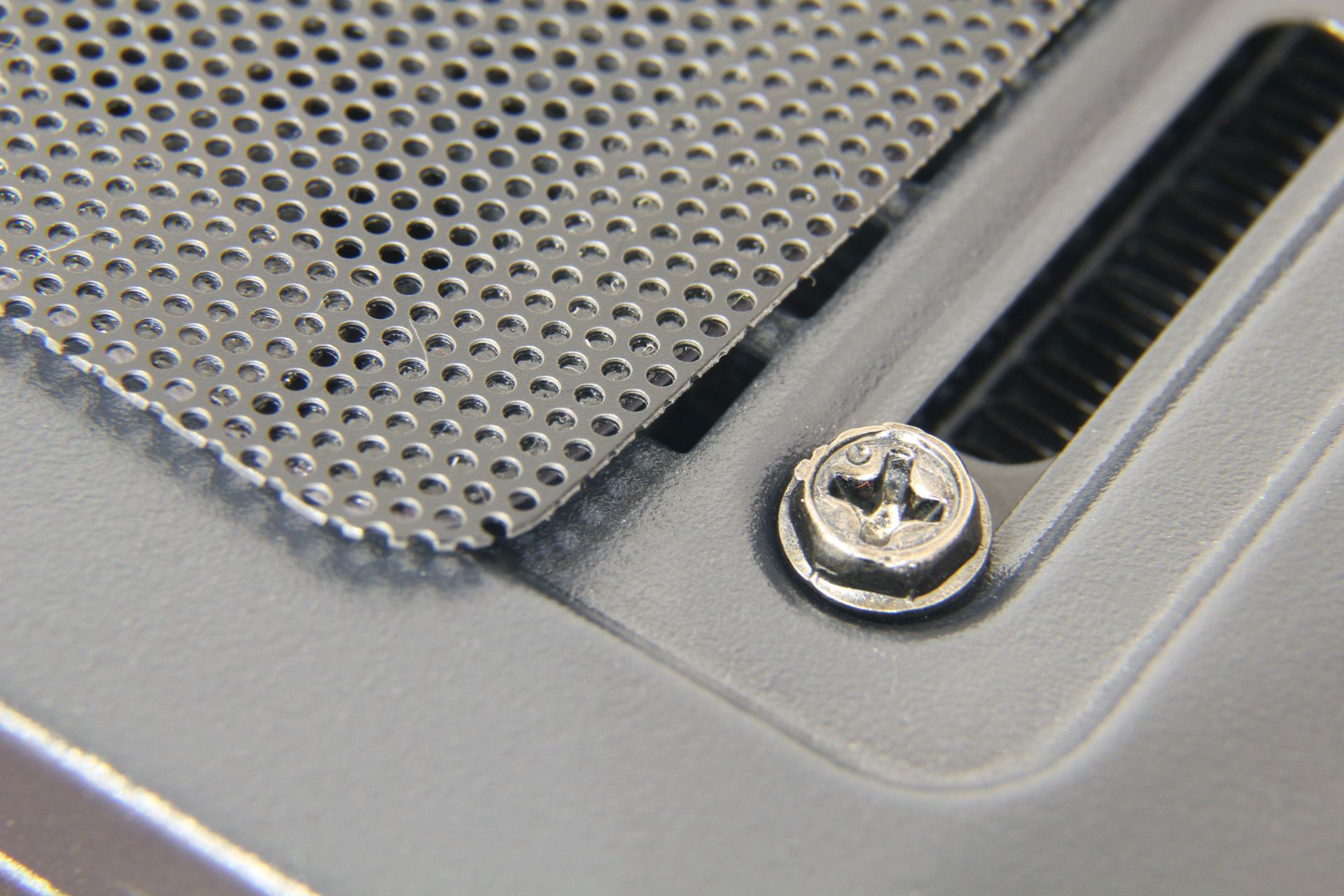

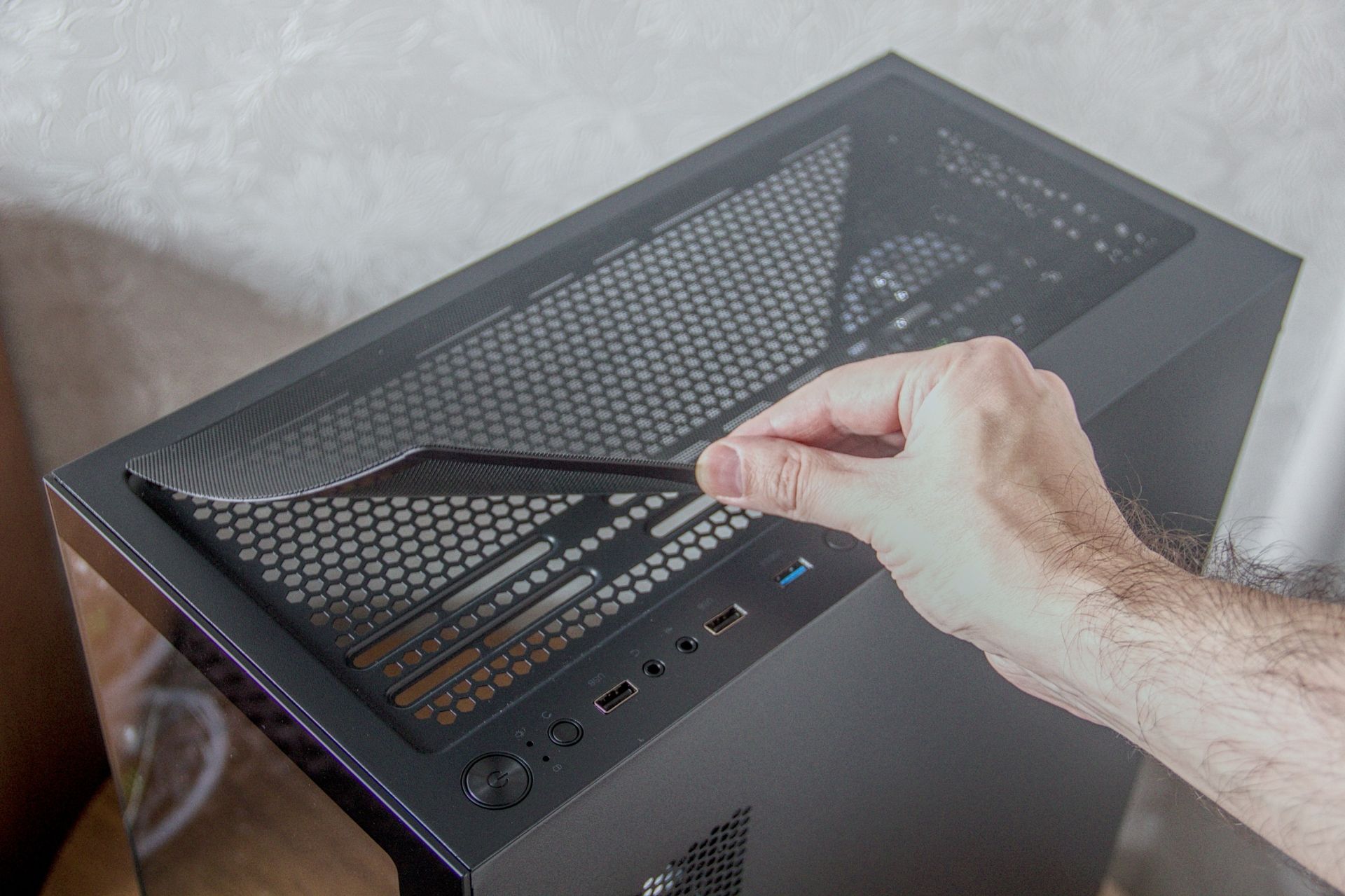

Верхняя панель перфорирована и накрыта пылевым фильтром с магнитной лентой по периметру.

Фильтр фиксируется заподлицо с верхней панелью. Однако при установке радиатора водяного охлаждения на винты с высокой головкой фильтр местами приподнимается над металлической поверхностью. Но это скорее претензия к производителям СЖО.

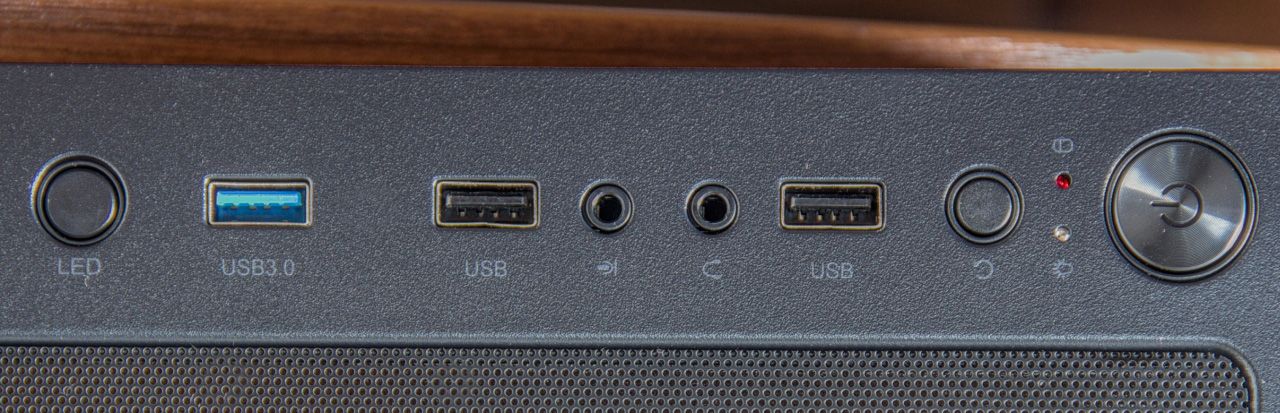

Кнопки, индикаторы и порты размещены в правой части верхней панели корпуса. Из портов присутствуют два USB 2.0, один USB 3.0, а также разъёмы для наушников и микрофона. Индикаторы питания и активности дисков соседствуют с кнопками включения и перезагрузки.

Есть также кнопка LED, которая позволяет переключать эффекты подсветки. Для работы этой кнопки необходим контроллер RGB-подсветки, однако в корпусе он отсутствует, его нужно приобретать самостоятельно.

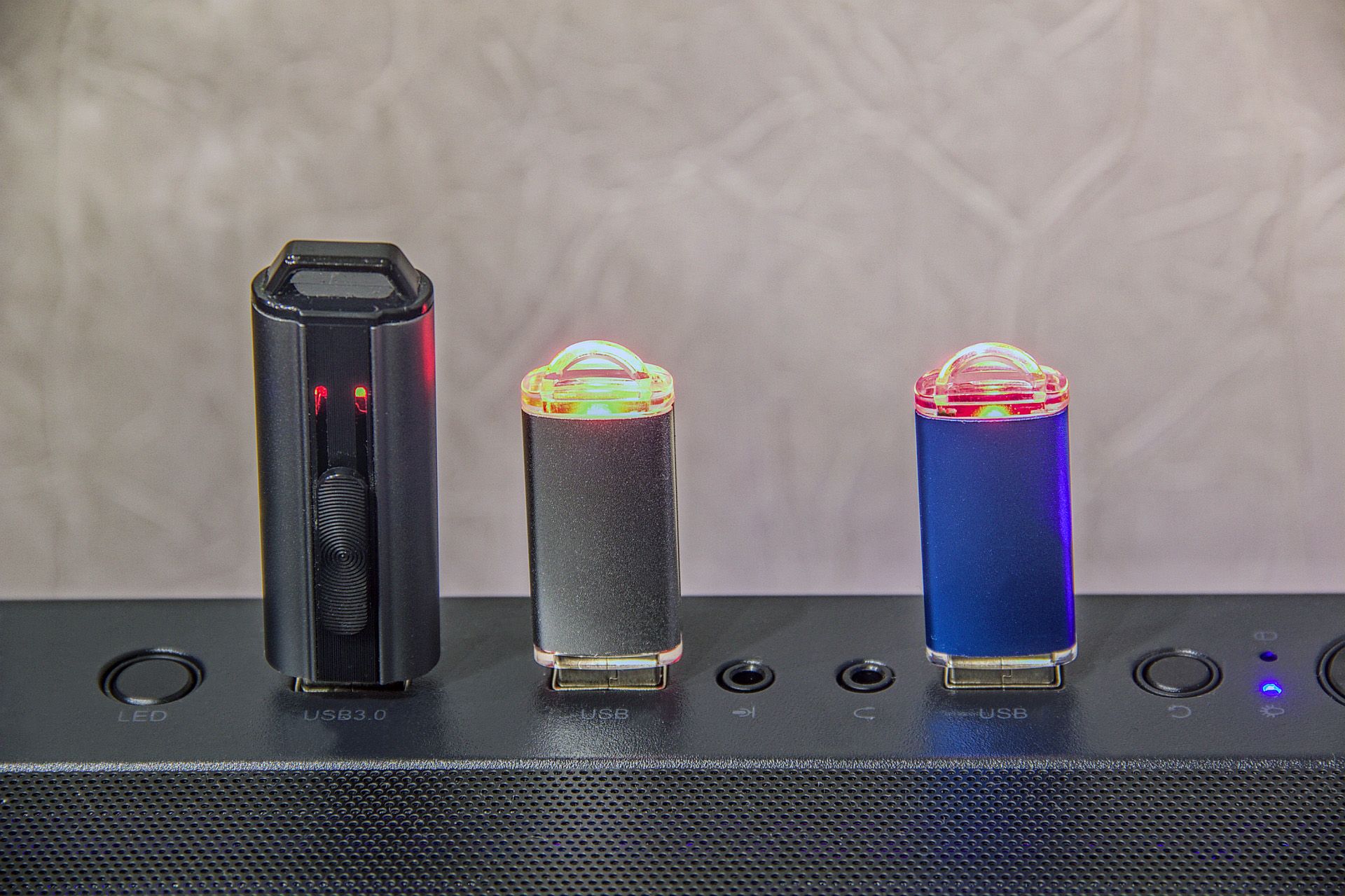

Порты USB расположены на значительном удалении, поэтому соседние USB-устройства мешать друг другу не будут.

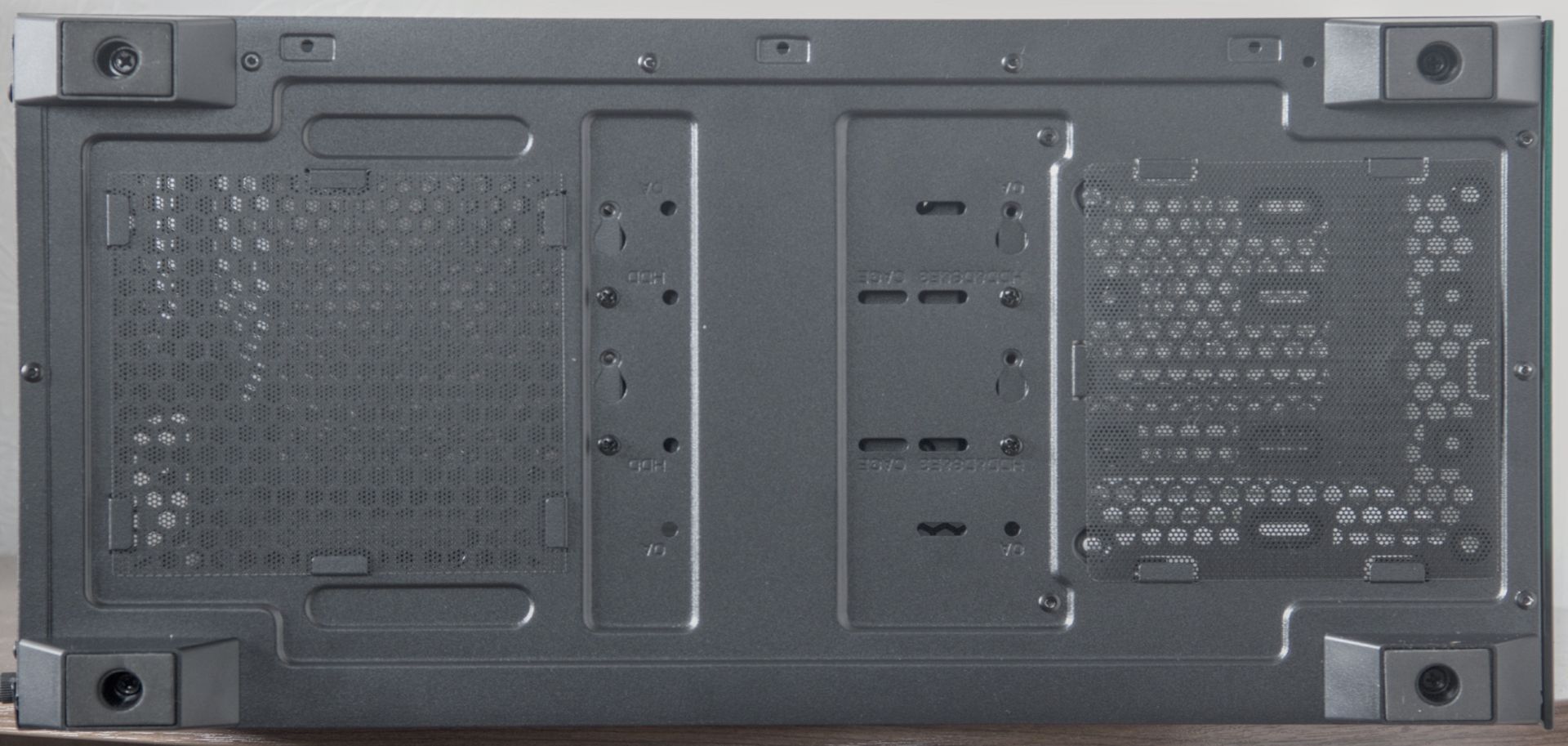

В нижней части корпуса размещены два съёмных пылевых фильтра — для блока питания и для опционального вентилятора у передней стенки. Сетки фиксируются по периметру шестью креплениями. Между фильтрами видны отверстия для крепления дисковой корзины, расположенной в отсеке для блока питания.

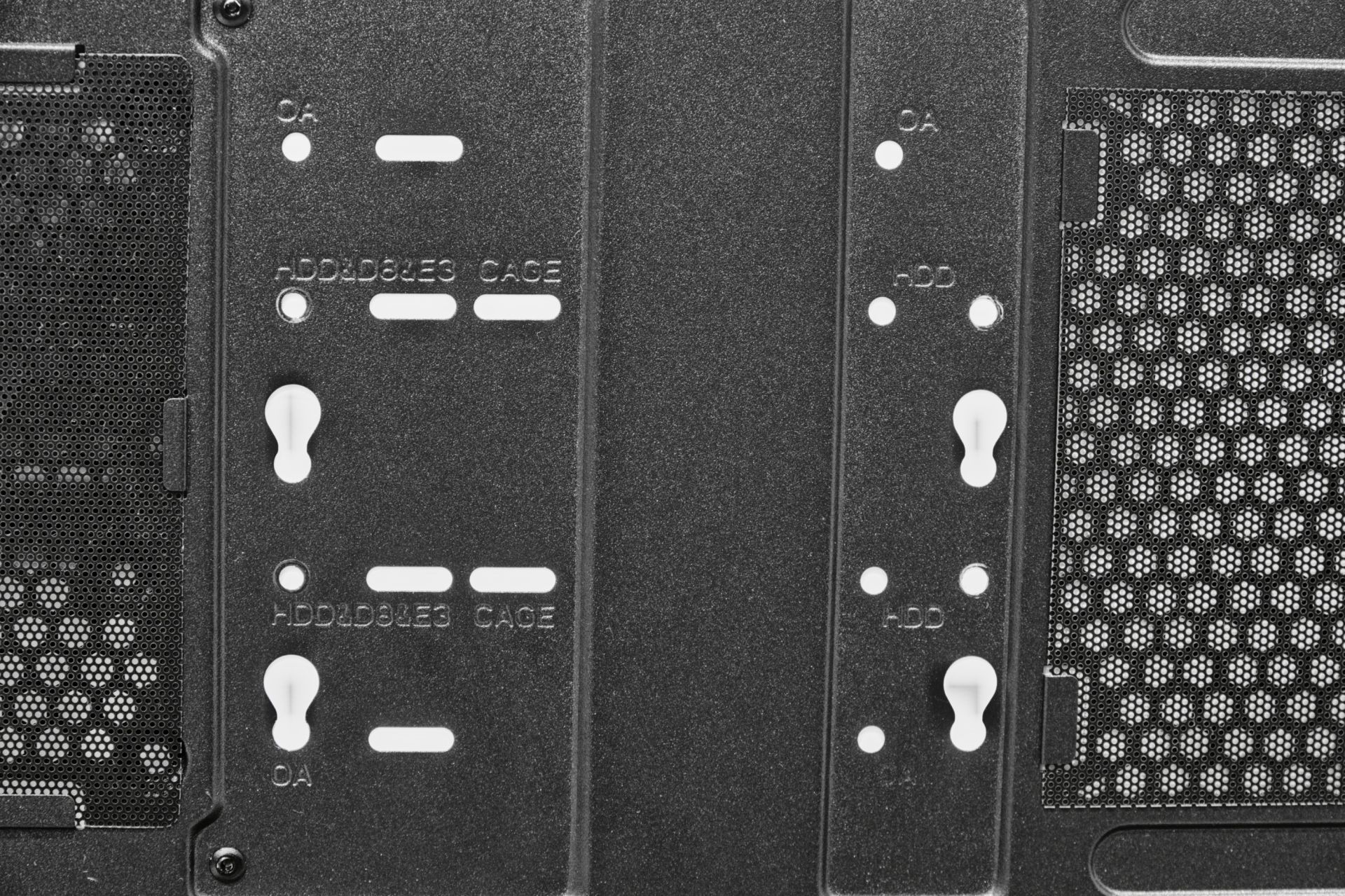

Если демонтировать съёмную корзину, то под ней можно обнаружить прорези для настенного крепления и для монтажа на VESA-кронштейн 100х100 мм (подписаны как ОА). Однако с учётом массы корпуса я бы не рискнул их использовать.

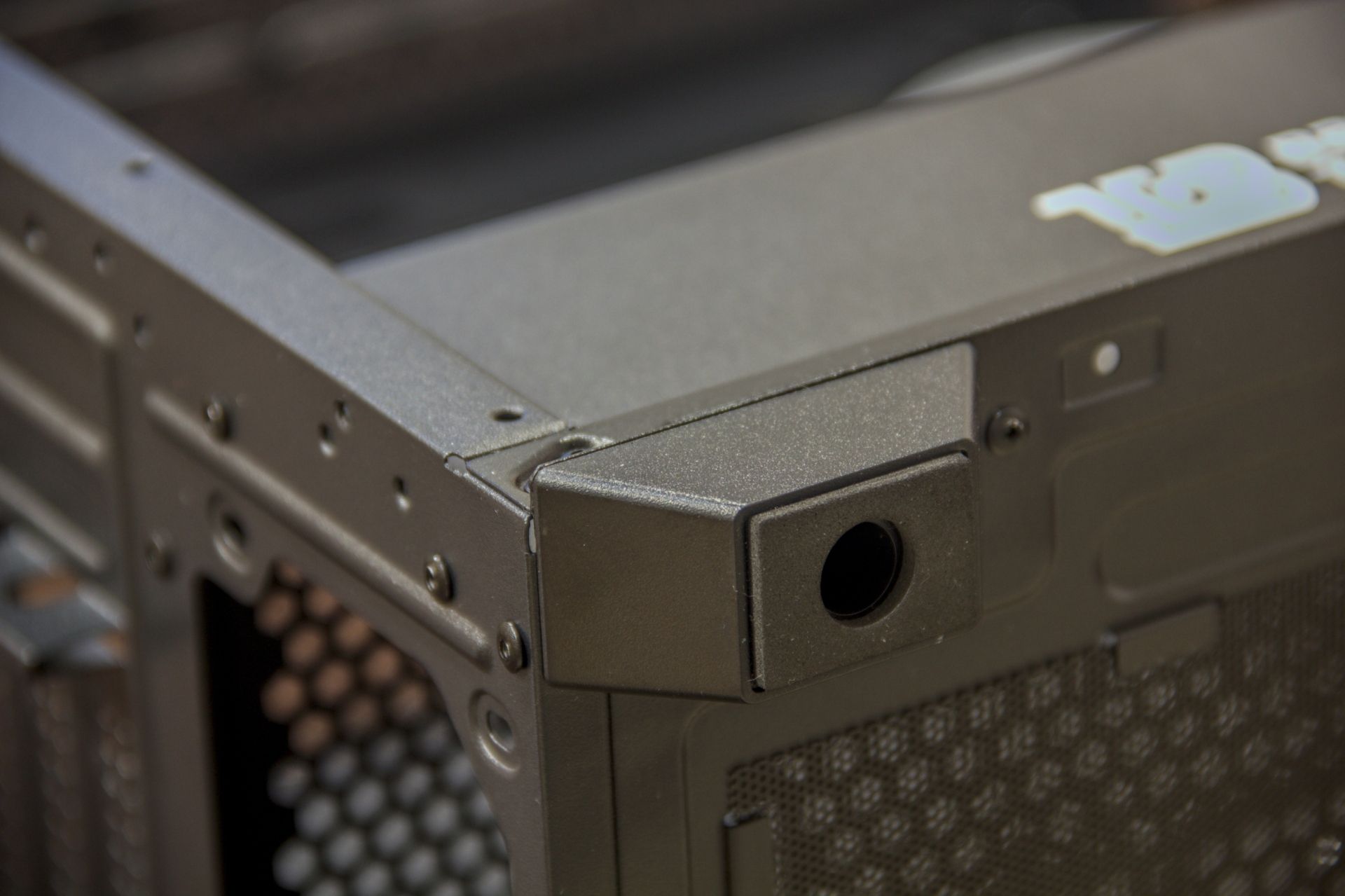

Корпус стоит на ножках высотой 2 см. Они изготовлены из пластика, на нижней части имеется резиновая вставка, предотвращающая случайные перемещения корпуса.

Комплектные вентиляторы установлены так, что в корпусе создаётся негативное давление, благодаря чему сквозь отверстия на дне корпуса обеспечивается приток прохладного воздуха во внутренний объём даже без установки дополнительных вентиляторов.

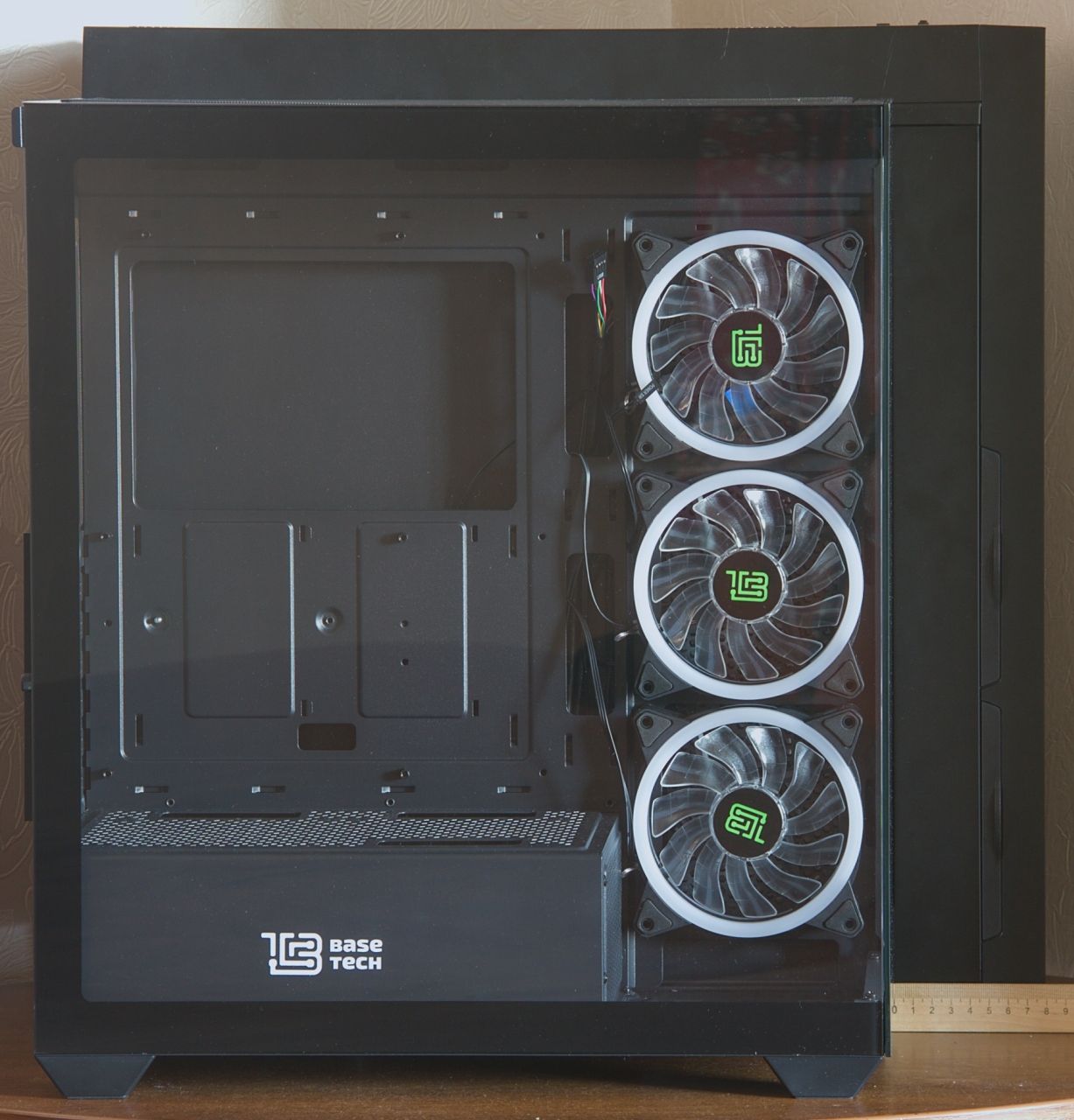

Отмечу, что корпус очень компактный. По сравнению с GameMax M905, который также представляет из себя Midi-Tower с поддержкой форм-фактора ATX, корпус от BaseTech на 8 см меньше в глубину и на 4 см в высоту.



Система охлаждения

Глухая передняя стенка из стекла не отразилась на продуваемости корпуса. Внутри установлены 4 вентилятора типоразмера 120 мм — три рядом с передней панелью (вплотную к правой боковой стенке) и один на задней стенке.

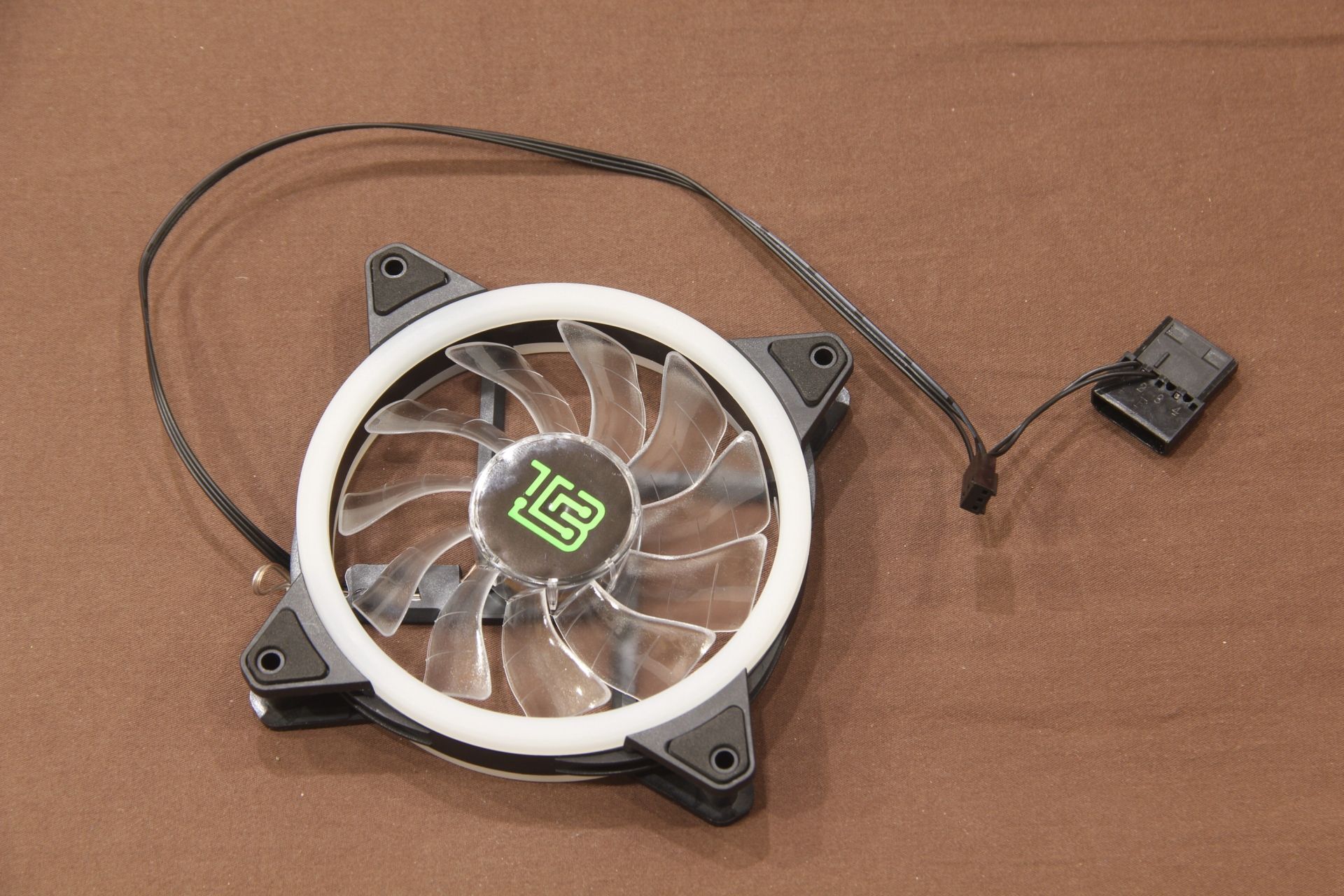

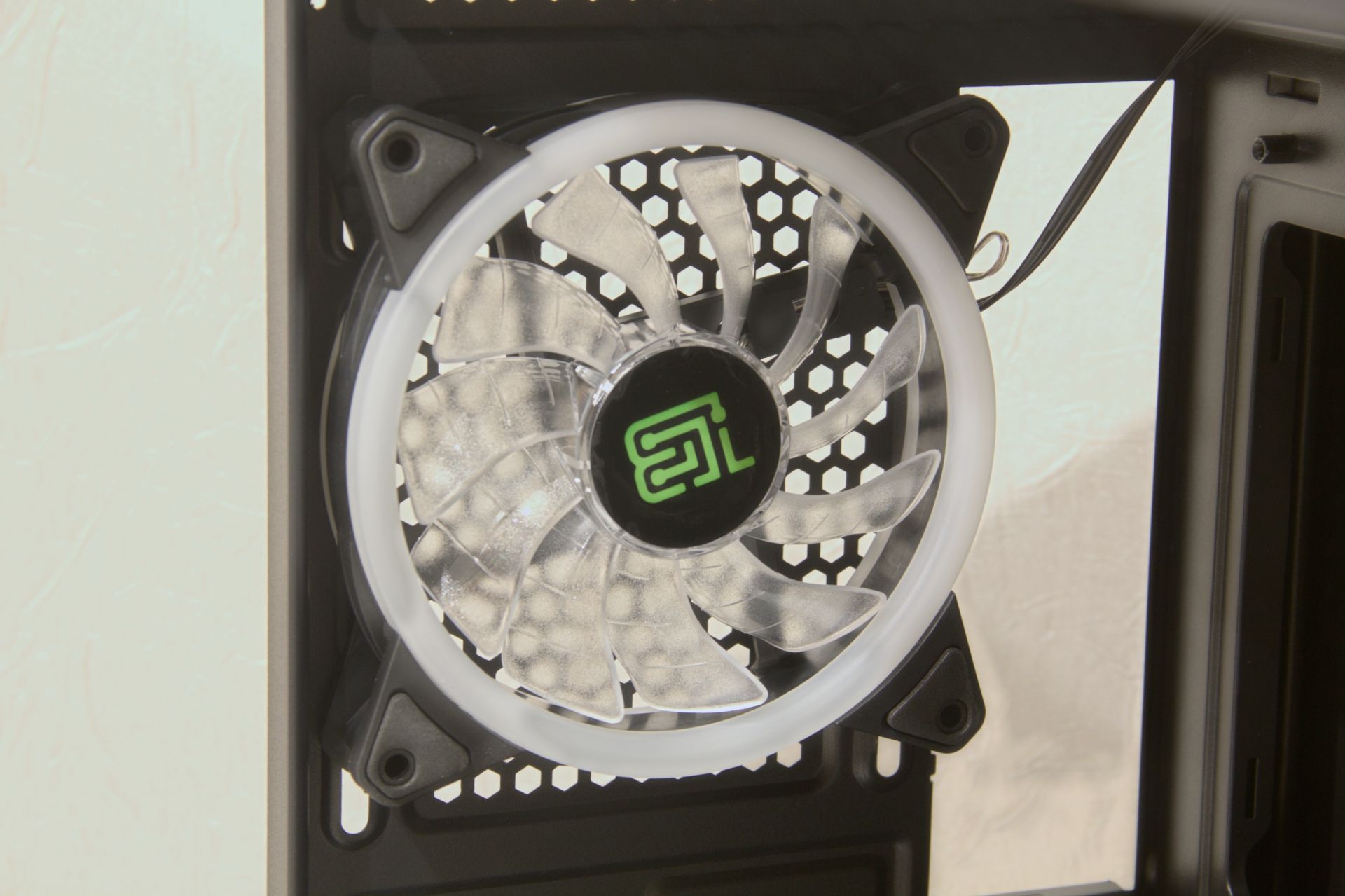

Все вентиляторы одинаковые — это модель без маркировки, прозрачные лопасти которой имеют причудливый изгиб и три насечки. Вентилятор подключается к материнской плате или хабу через разъём 3-pin, а к блоку питания — через 4-pin Molex. Предустановленные вентиляторы подключены между собой через разъёмы Molex, что позволяет подать на них питание с помощью одного кабеля, но если потребуется индивидуальная регулировка вентиляторов, их можно разъединить.

Рама вентилятора с обеих сторон прикрыта матовым кольцом, отвечающим за подсветку.

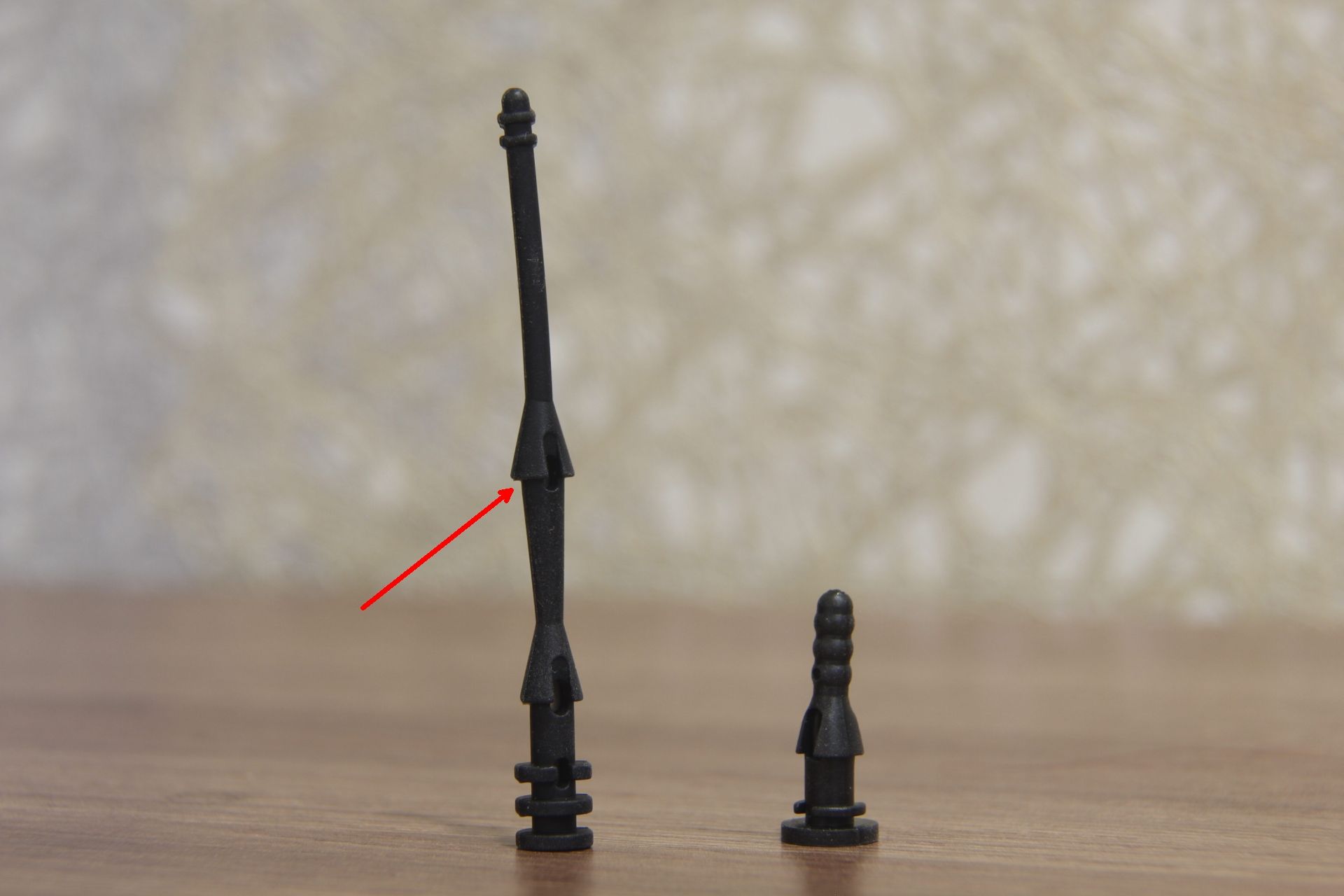

В точках крепления рама вентилятора глухая. Это может иметь значение, если планируете использовать антивибрационные резиновые крепления — необходимо выбирать удлинённые варианты, с фиксацией на дальней стороне вентилятора.

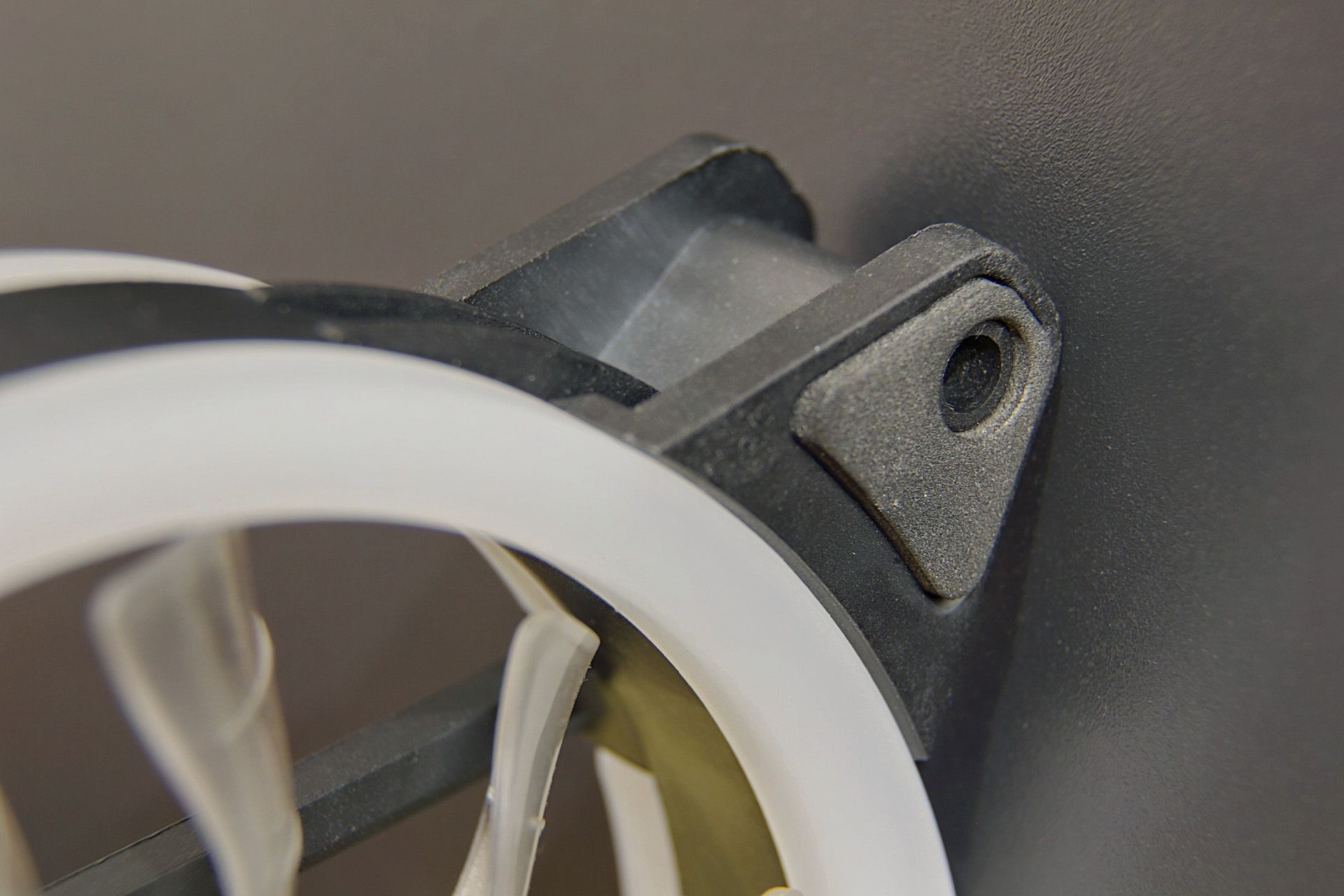

На уголках вентилятора имеются накладки из мягкого пористого материала, защищающие от вибраций.

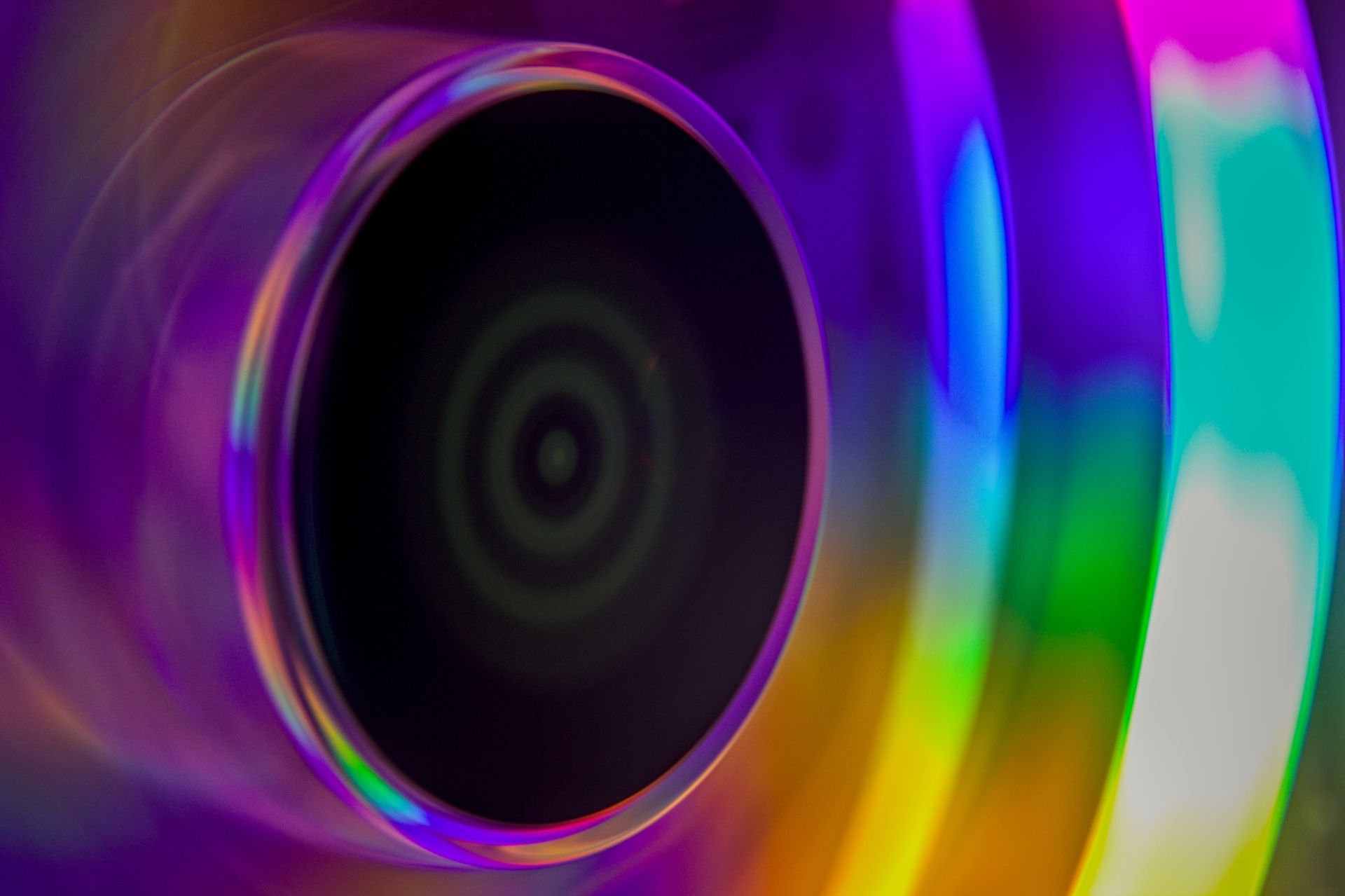

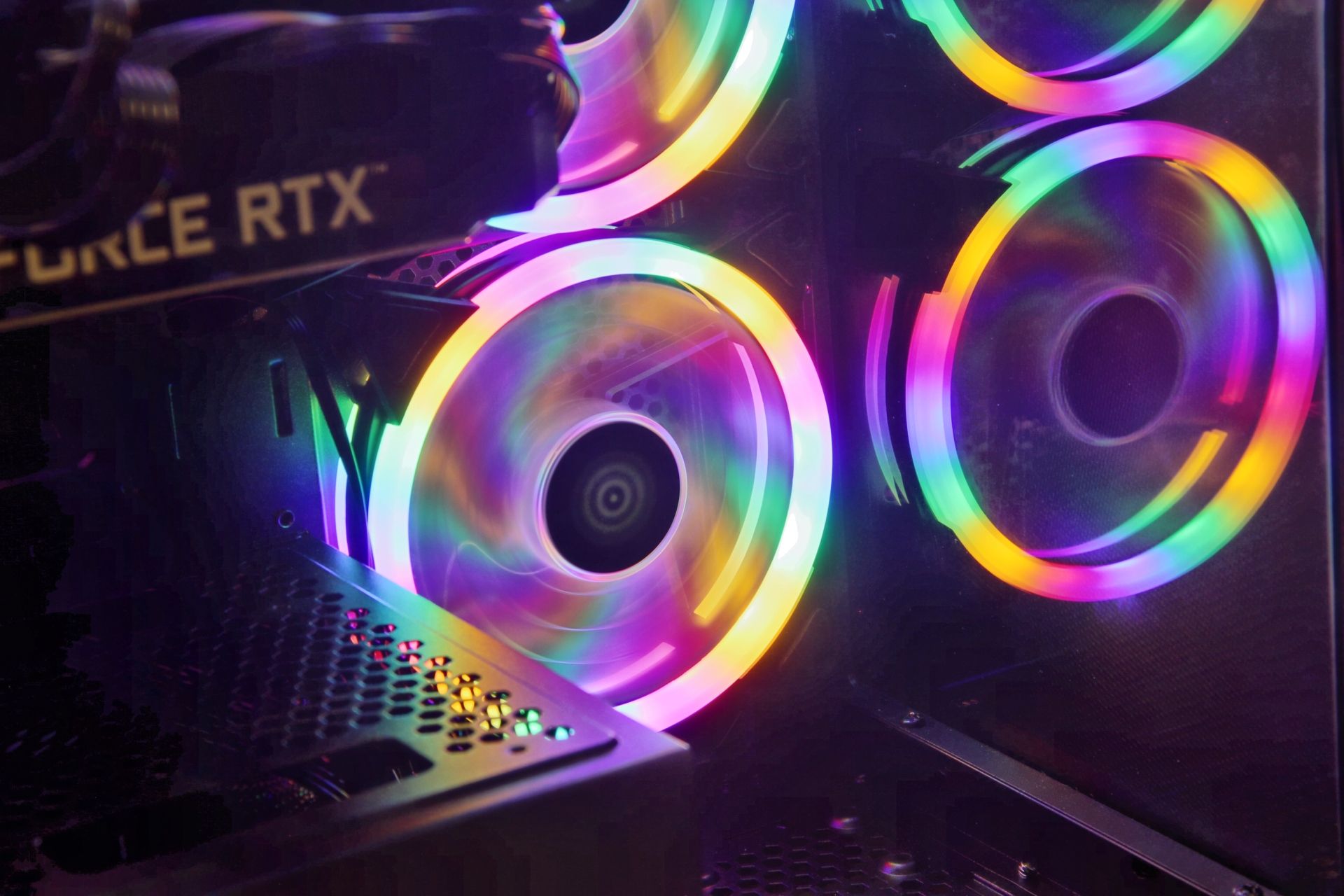

У вентиляторов фиксированная RGB-подсветка. Её яркость зависит от подаваемого напряжения, но при любом его уровне подсветка выглядит эффектно.

Один из вентиляторов я проверил на тестовом стенде (лабораторный блок питания, тахометр и шумомер), и вот что выяснил. Вентилятор работает в диапазоне скоростей от 450 до 1110 об/мин. Подшипники и двигатель качественные, посторонних призвуков не было. Вентилятор тихий даже на максимальных оборотах, поэтому снижать его скорость вряд ли придётся. Стартовое напряжение вентилятора соответствует минимальному рабочему — 4 В, а подсветка включается при 3 В. Высокое потребление в 4.5 Вт на максимальных оборотах объясняется яркой подсветкой.

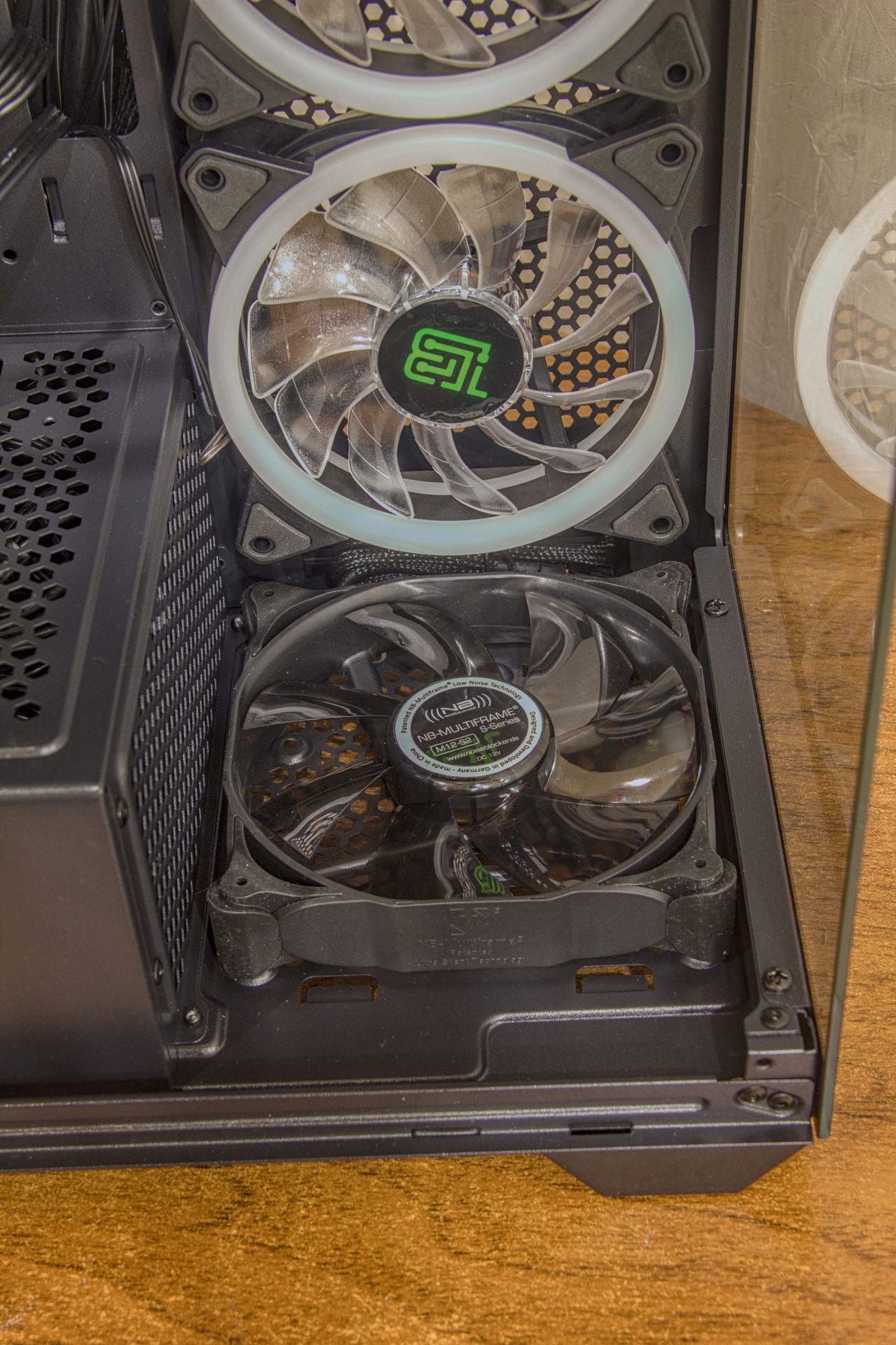

Ещё один вентилятор 120 мм получится установить внизу за передней стеклянной панелью. Это посадочное место — идеальный вариант для крепления помпы или резервуара, если собирать СЖО на дискретных компонентах.

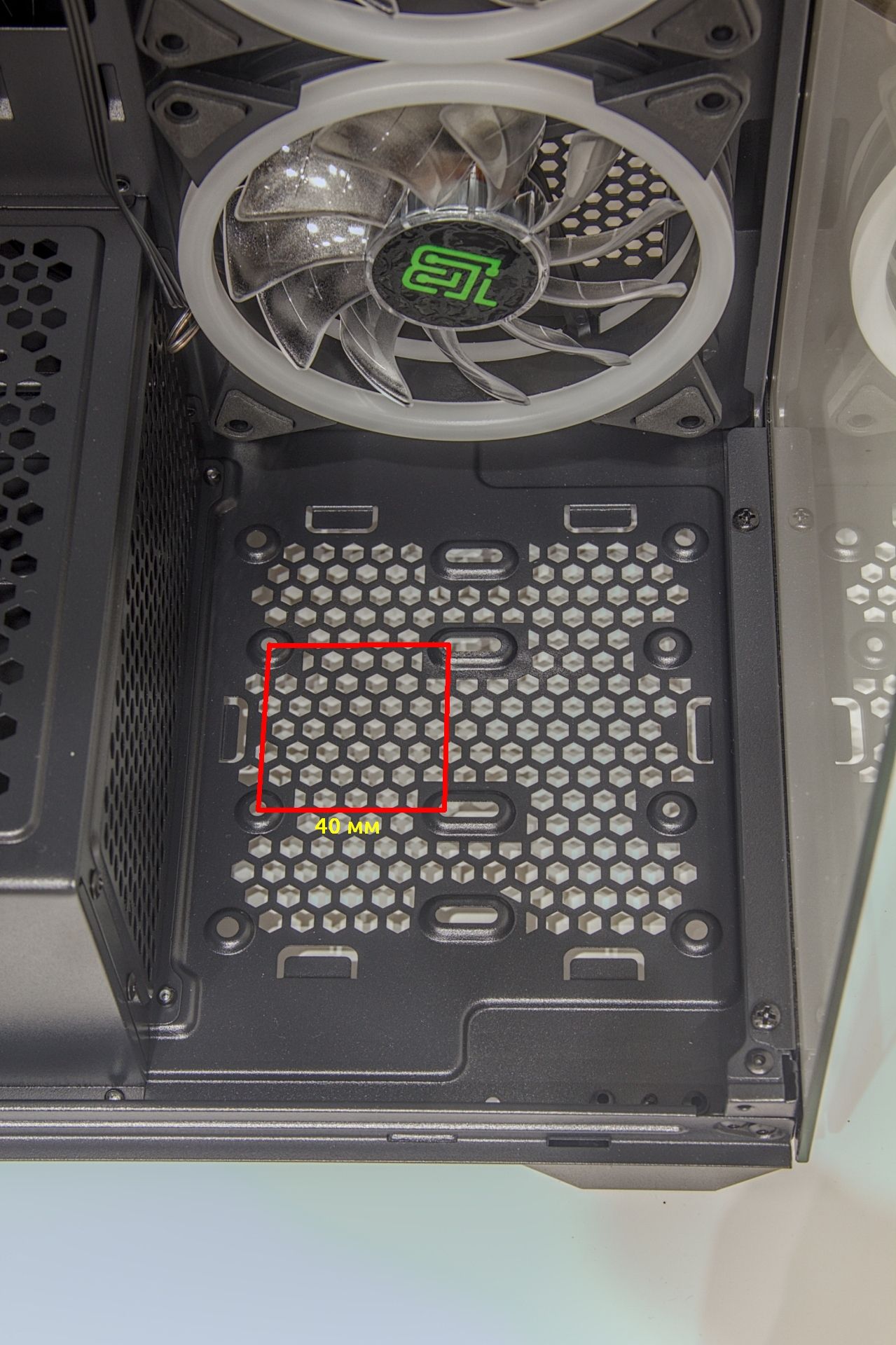

На этом посадочном месте я обнаружил монтажные отверстия с межосевым расстоянием 40 мм. Их назначение осталось для меня загадкой, поскольку ни 50-мм, ни 60-мм вентиляторы в них не фиксируются.

На верхней панели корпуса можно установить три вентилятора 120 мм.

В качестве альтернативы можно использовать два 140-мм вентилятора.

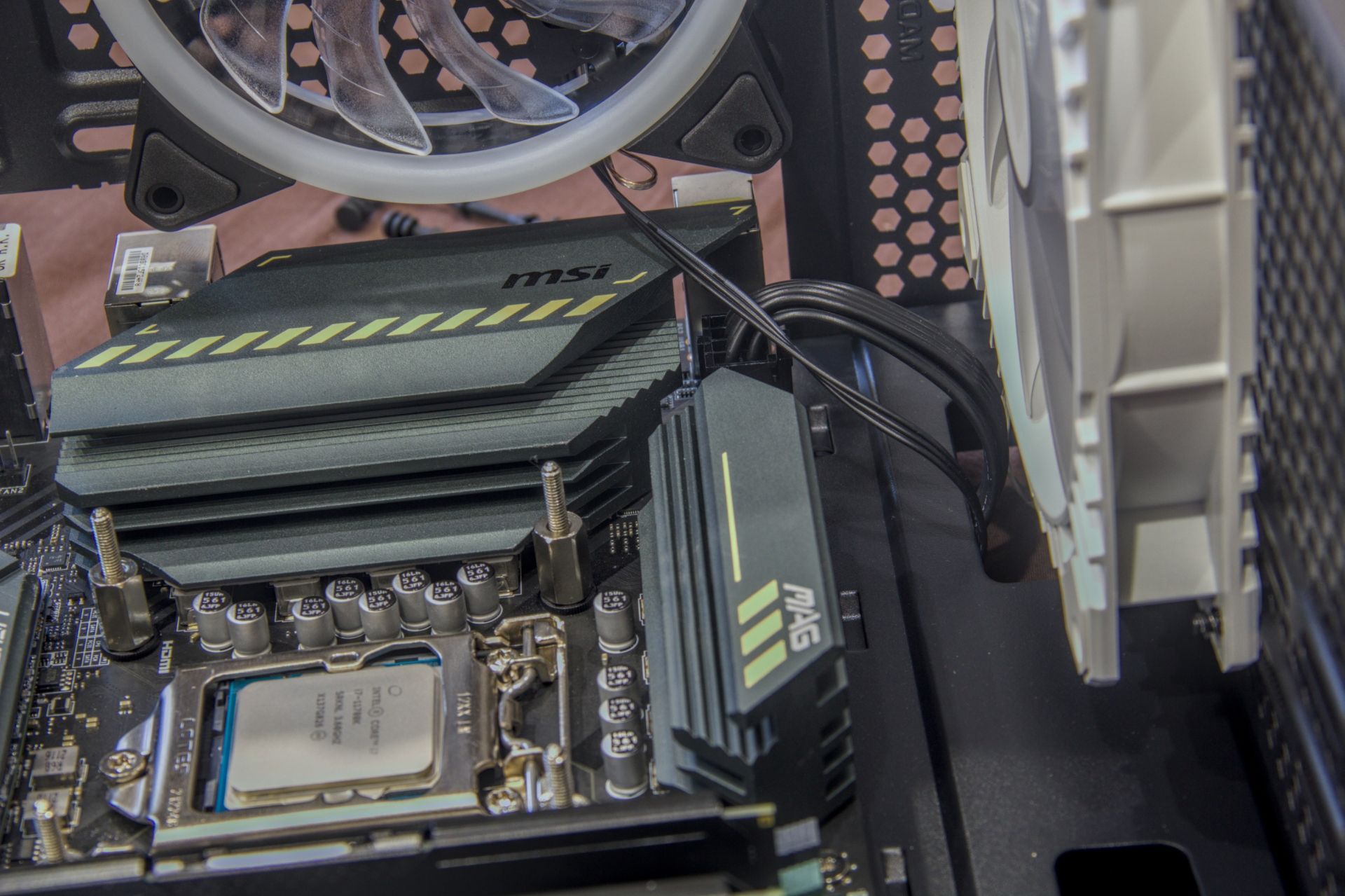

Имейте ввиду, что после установки 140-мм вентиляторов подключить питание процессора будет проблематично — рекомендую сделать это заранее. Кроме того, 140-мм и 280-мм системы водяного охлаждения общей толщиной более 50 мм могут упереться в радиаторы VRM на материнской плате.

В любых точках крепления вентиляторов можно использовать радиаторы водяного охлаждения. Оптимальный вариант — 360-мм вместо вентиляторов справа. Там же рядом встанет резервуар с охлаждающей жидкостью. Над БП можно поставить 240-мм, на дне и сзади — маленькие 120-мм для отдельного контура на SSD/чипсет/MOSFET/память. Развернуться есть где.

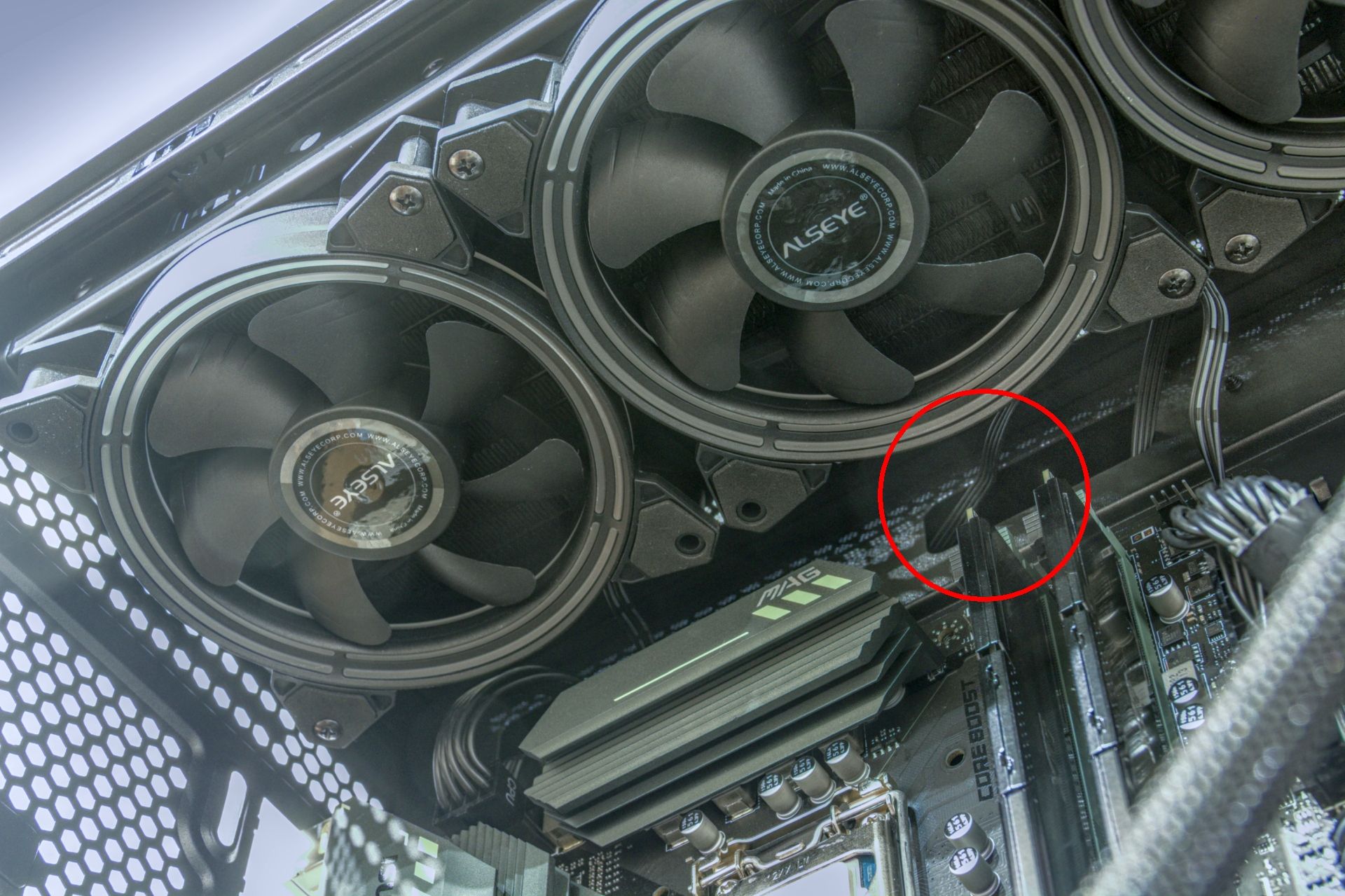

Есть и некоторые ограничения. Например, верхний радиатор СЖО может конфликтовать с оперативной памятью или высокими радиаторами VRM на плате. По моим замерам, лучше ограничиться радиатором толщиной не более 40 мм в сочетании со 120-мм вентиляторами толщиной 25 мм.

С учётом небольших габаритов и панорамного дизайна возможности системы охлаждения корпуса BaseTech GFX-05 можно назвать выдающимися.



Внутреннее устройство

Достоверно определить толщину металла корпуса мне не удалось — все отверстия тщательно завальцованы, на краях шасси металла в один слой нигде нет. На завальцованных краях, где металл в два слоя, штангенциркуль показывает толщину 1.2 мм. Предположу, что для шасси использована сталь 0.6 мм. Несмотря на относительно скромную толщину металла, корпус ощущается монолитным из-за большого количества рёбер жёсткости.

Корпус BaseTech GFX-05 совместим с материнскими платами формата ATX и более компактными (mATX, mini-ITX). 6 стоек для платы уже установлены, недостающие необходимо вкрутить самостоятельно (для этого в комплекте поставки есть специальный инструмент).

Стойки для матплаты нестандартные. Внешняя резьба M4, а внутренняя M3. В случае утери найти замену будет непросто.

Отверстие в верхней части поддона предназначено для установки/снятия и обслуживания системы охлаждения процессора без демонтажа матплаты. Правда, несмотря на его внушительные размеры, корпус не поддерживает платы с разъёмами на обратной стороне (Back-Connect).

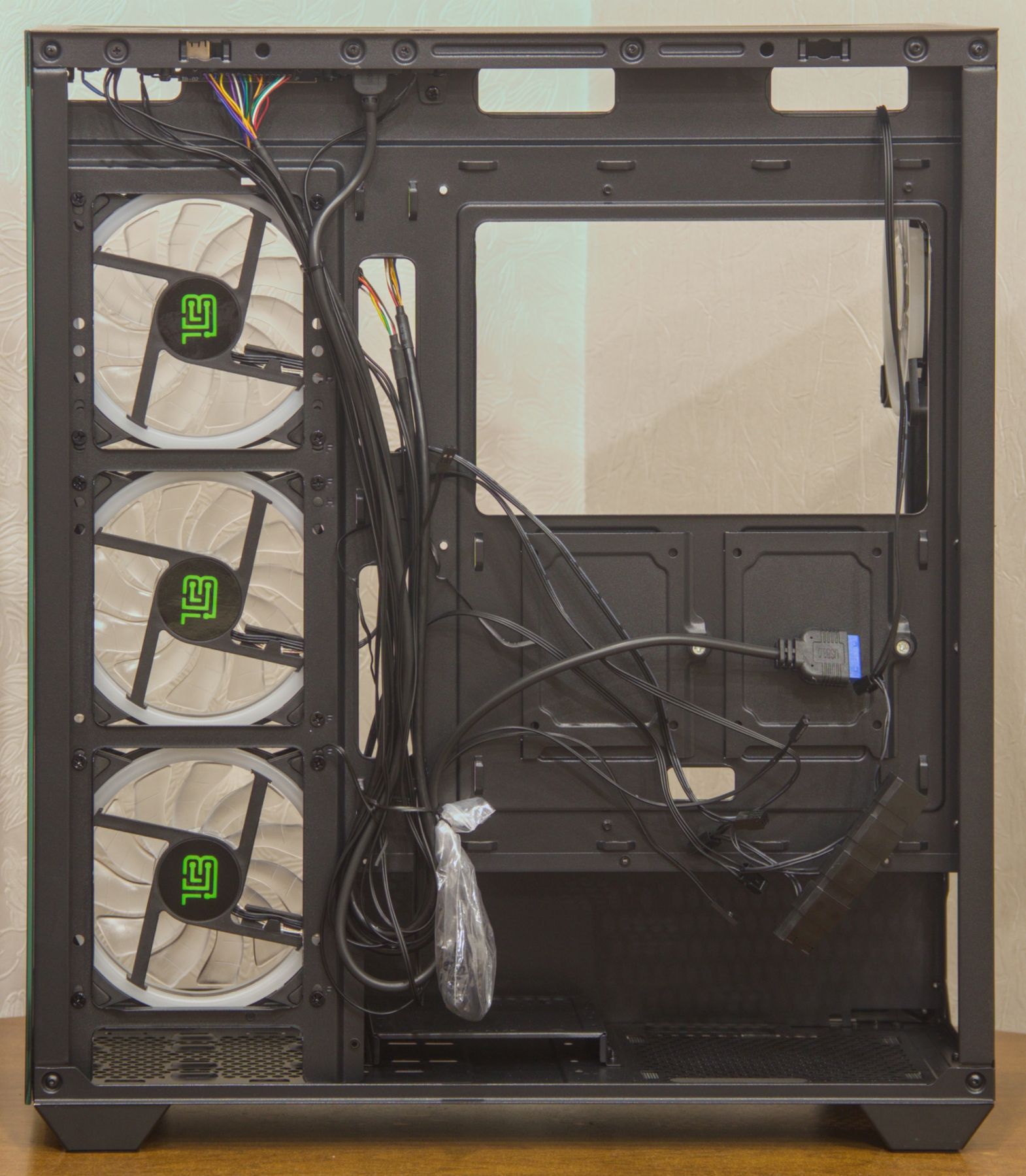

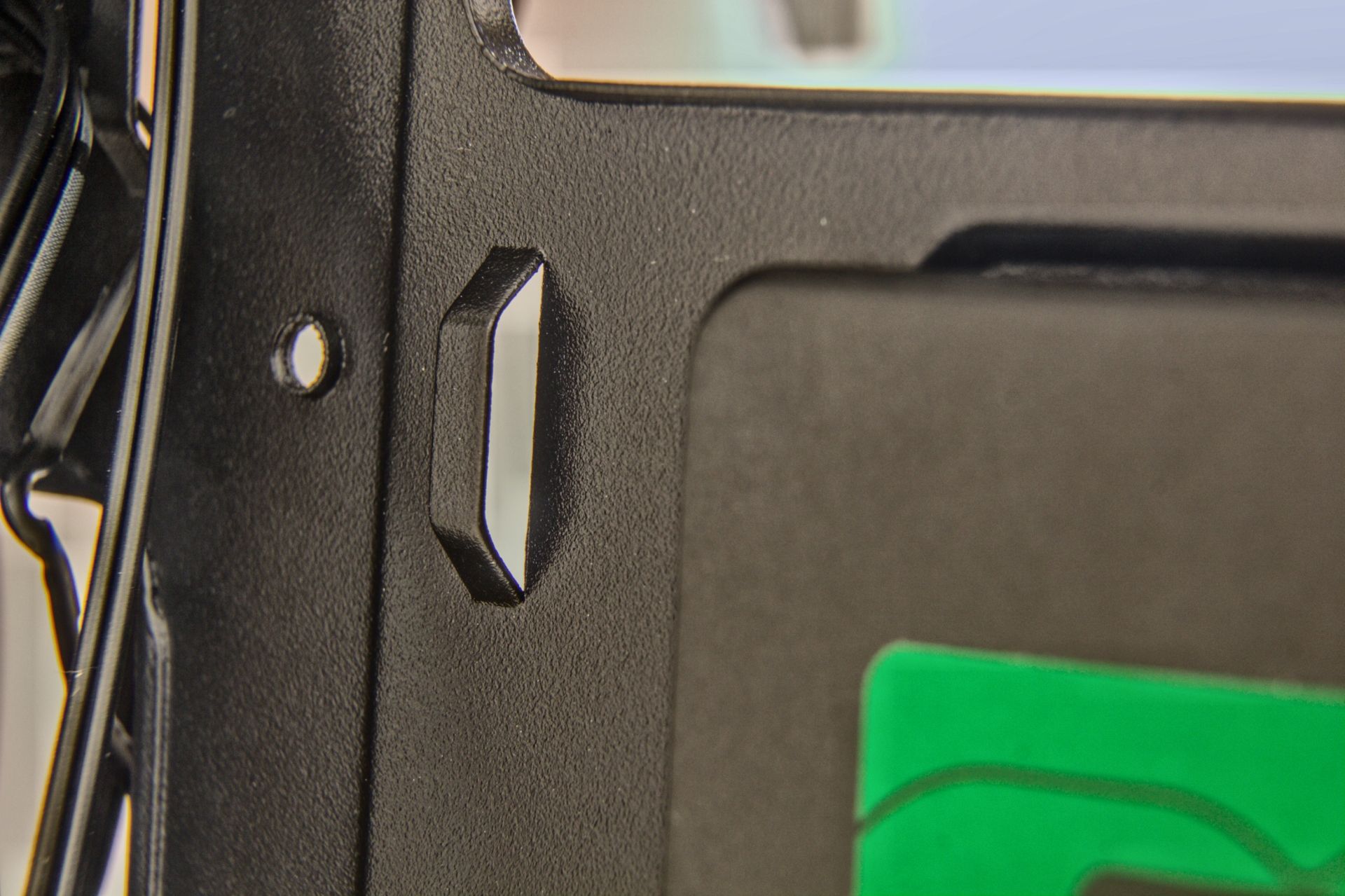

У корпуса широчайшие возможности в плане кабель-менеджмента. Вокруг материнской платы расположены 5 завальцованных отверстий для вывода проводов (одно перекрывается платой ATX). На обратной стороне поддона размещены два десятка креплений для стяжек.

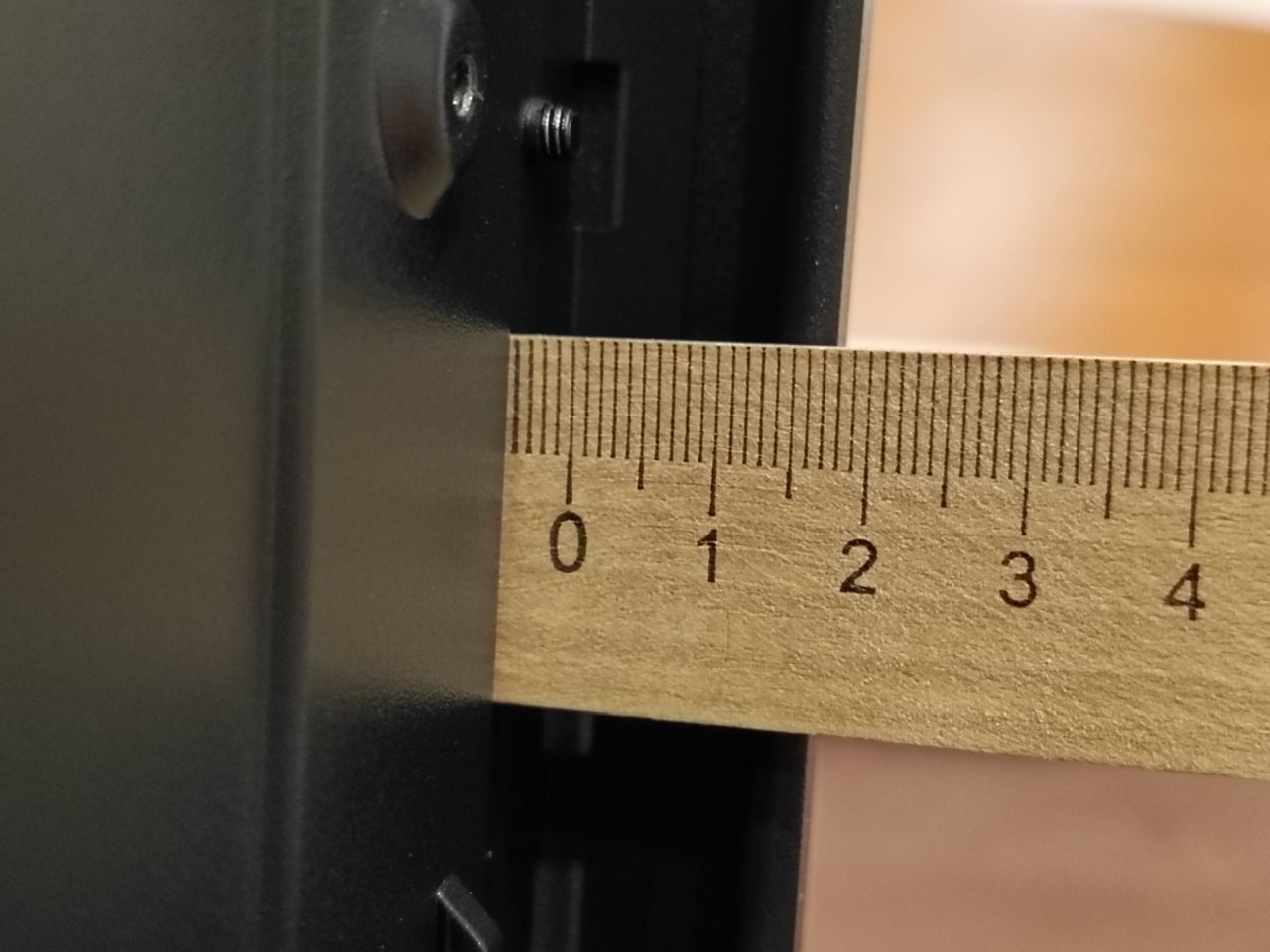

Для укладки проводов между поддоном для материнской платы и стенкой корпуса доступно более 2 см пространства. Сборщики это точно оценят.

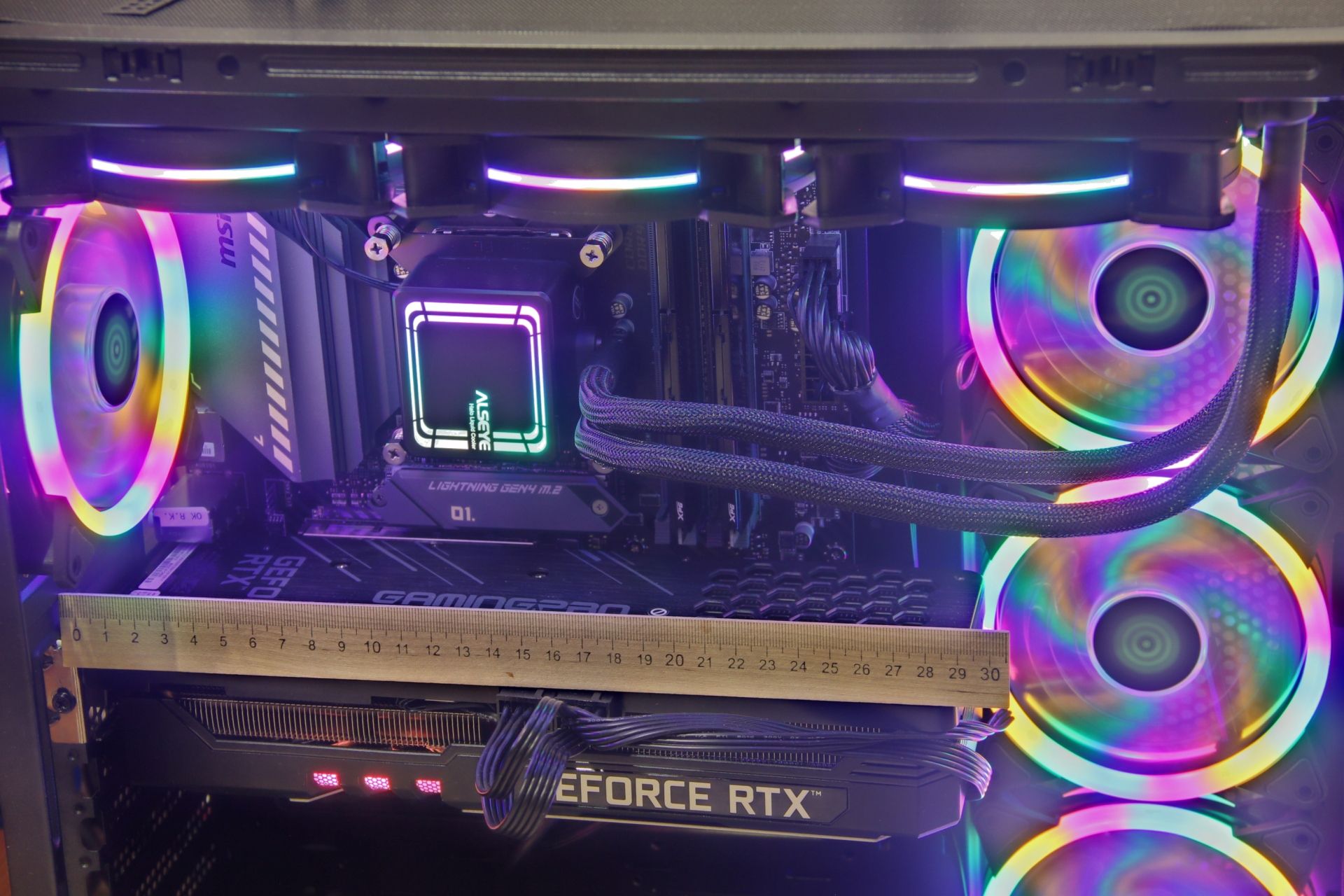

Корпус BaseTech GFX-05 совместим с мощными габаритными комплектующими. Например, видеокарта может занимать всю длину корпуса (до 400 мм), что позволяет установить любые графические адаптеры. С предустановленными корпусными вентиляторами длинная видеокарта конфликтовать не будет.

От материнской платы до левой боковой стенки — 165 мм, поместится любая система охлаждения процессора, за исключением некоторых башенных суперкулеров. Хотя мощные CPU, на которые рассчитан корпус GFX-05, зачастую требуют жидкостное охлаждение. Водоблоки даже у необслуживаемых СЖО не превышают 100 мм в высоту, поэтому ограничение на высоту кулера скорее формальное.

Отсек для блока питания со стороны прозрачной левой стенки сделан глухим. С одной стороны так сборка выглядит аккуратнее, с другой — не получится продемонстрировать БП известного бренда.

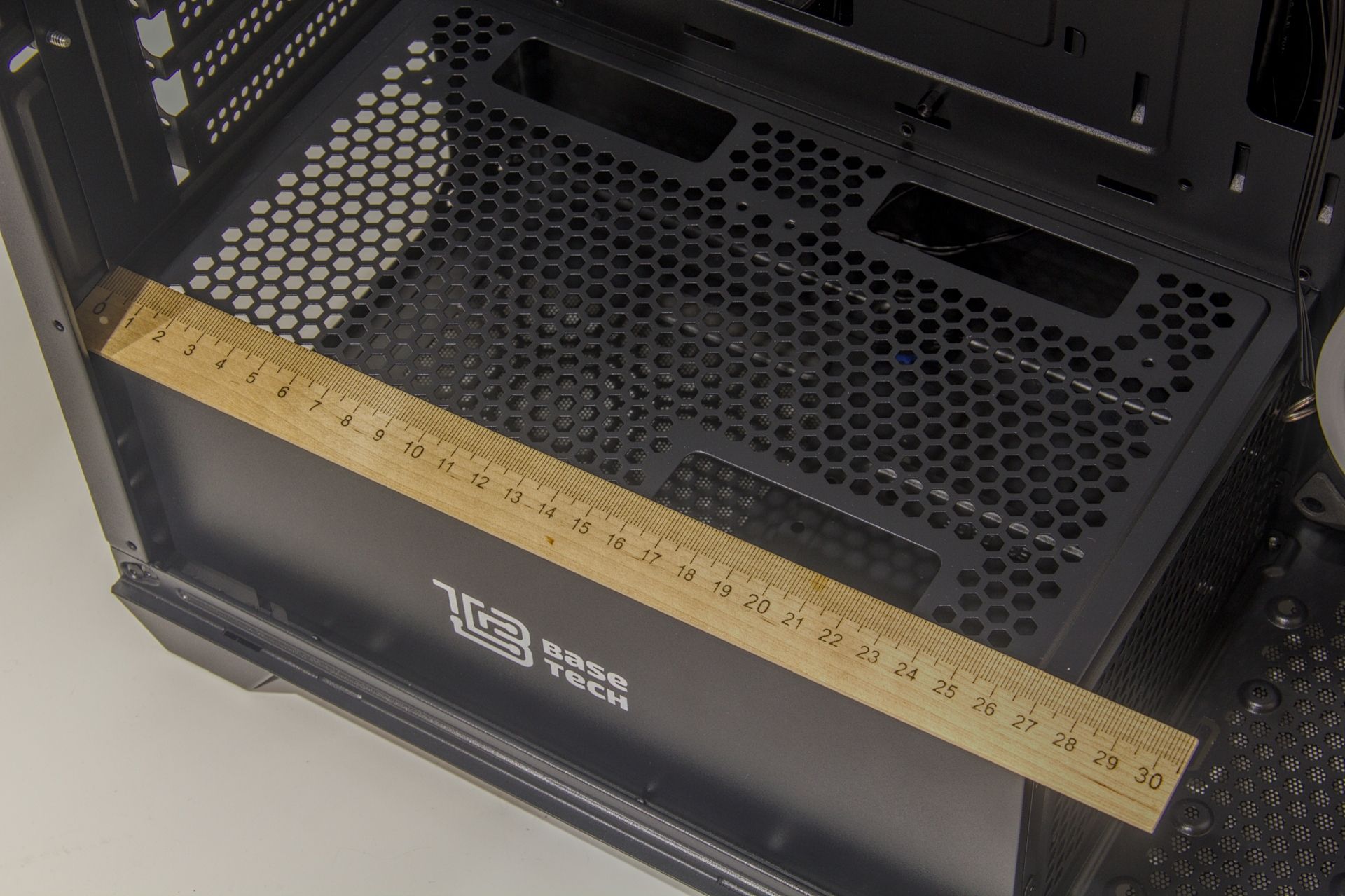

Длина отсека 28.5 см, в него войдёт практически любой блок питания.

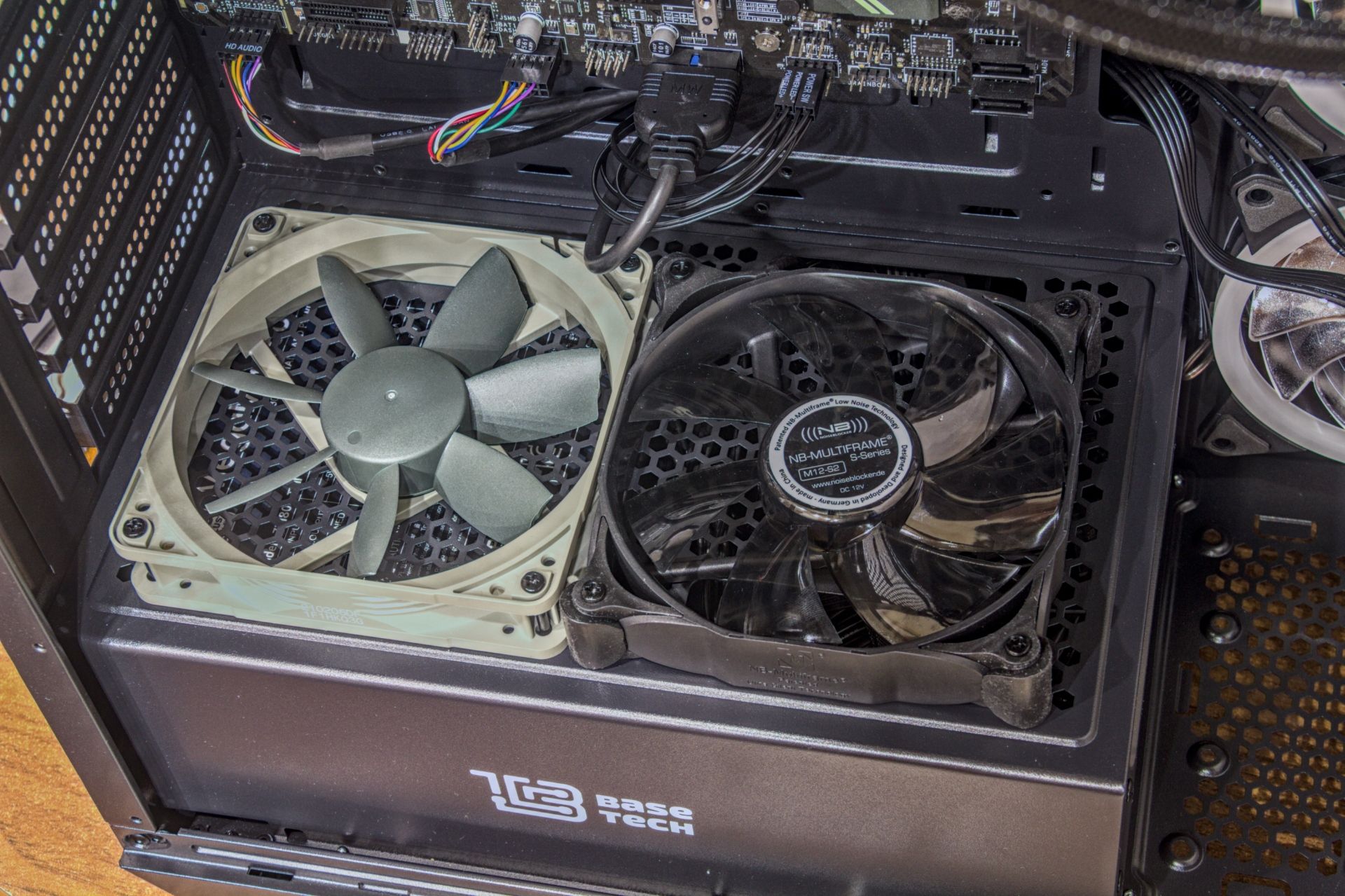

Отсек для БП перфорирован сверху и на торце. На верхней крышке имеются три отверстия для проводов и крепления для двух 120-мм вентиляторов. Снизу присутствует перфорация в виде сот, прикрытая съёмным пылевым фильтром, и резиновые ножки для защиты от вибрации и царапин.

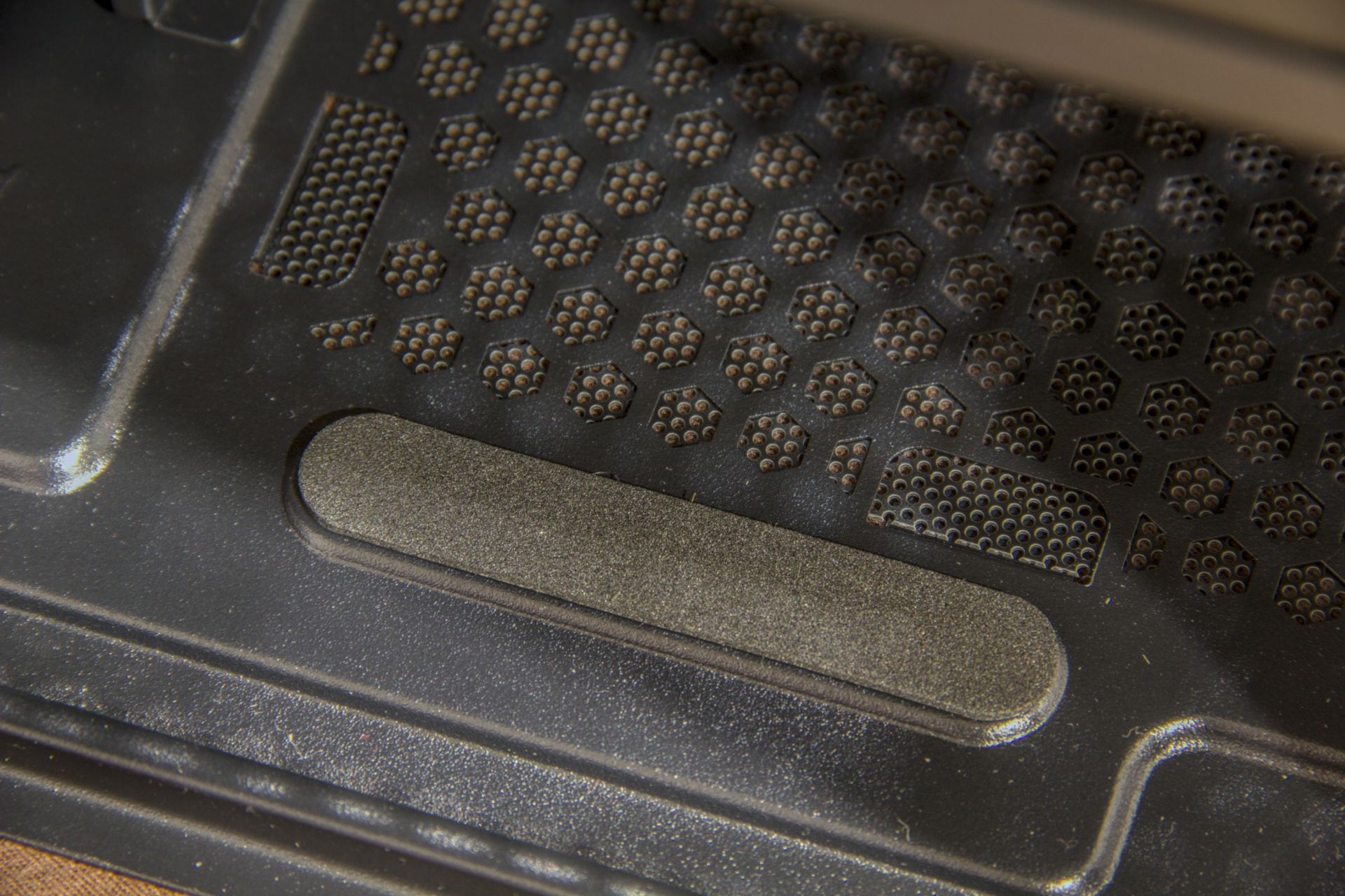

Блок питания возможно установить только в одном положении — вентилятором вниз (для моделей с горизонтальным расположением вентилятора).

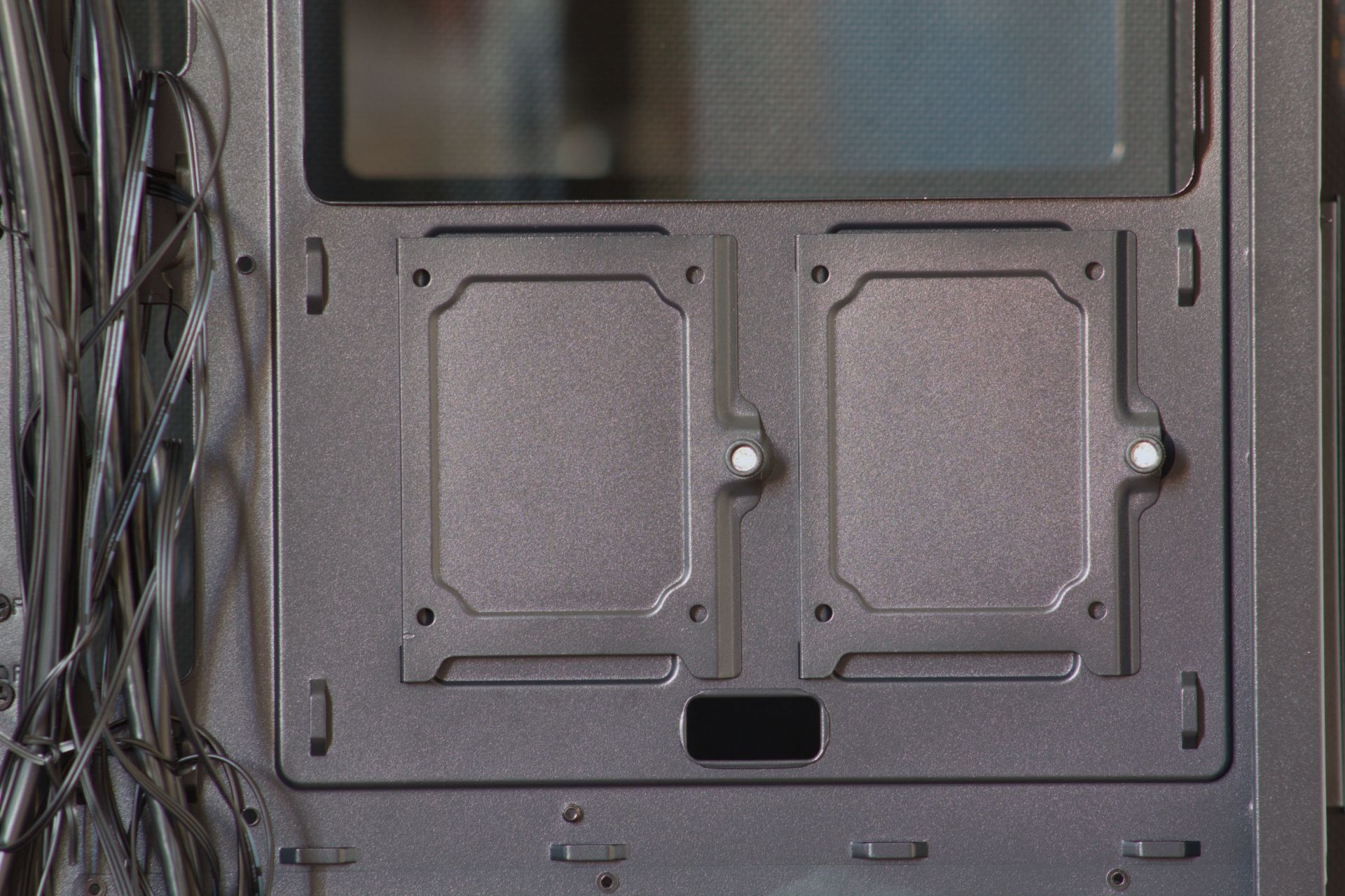

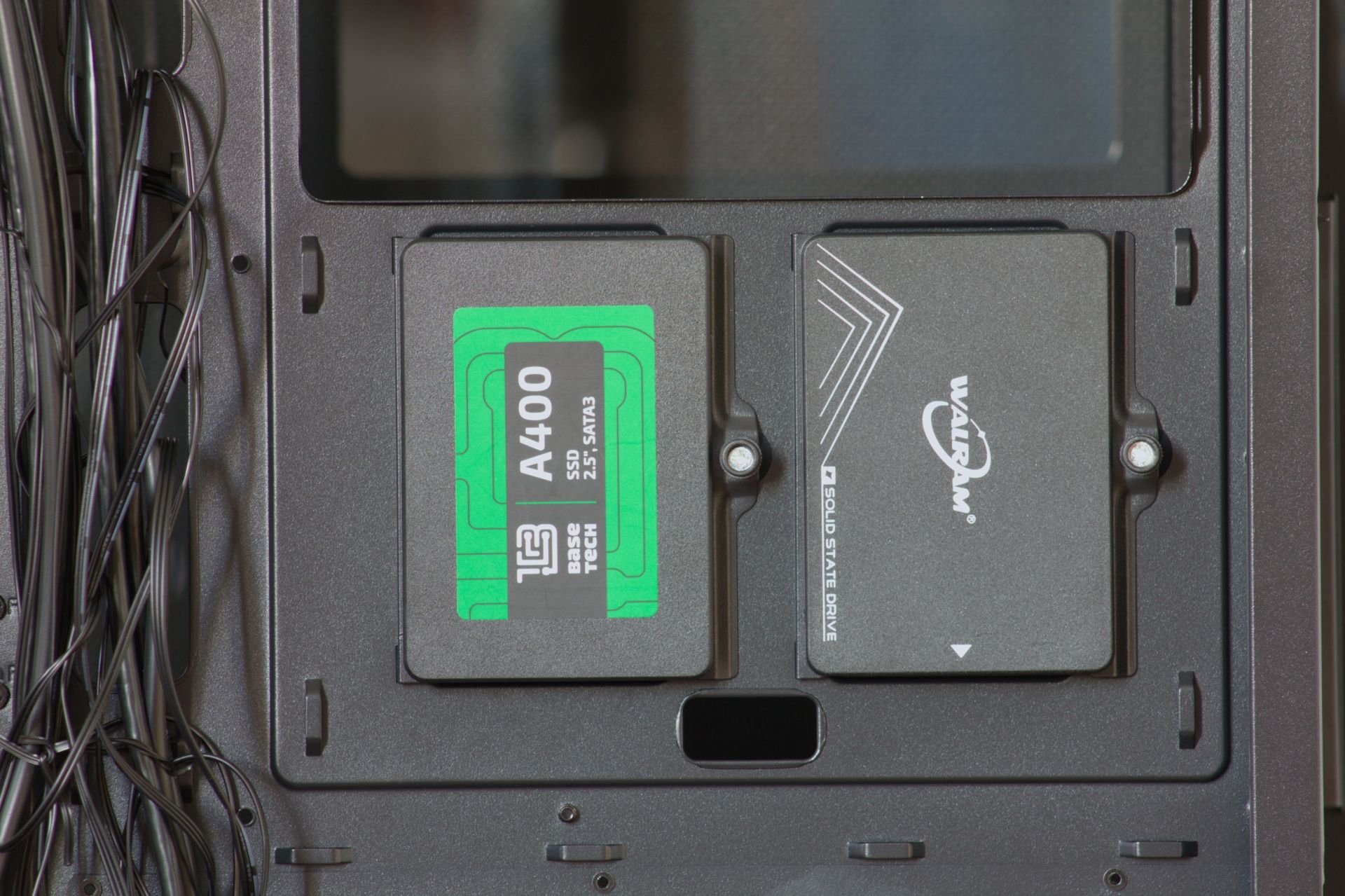

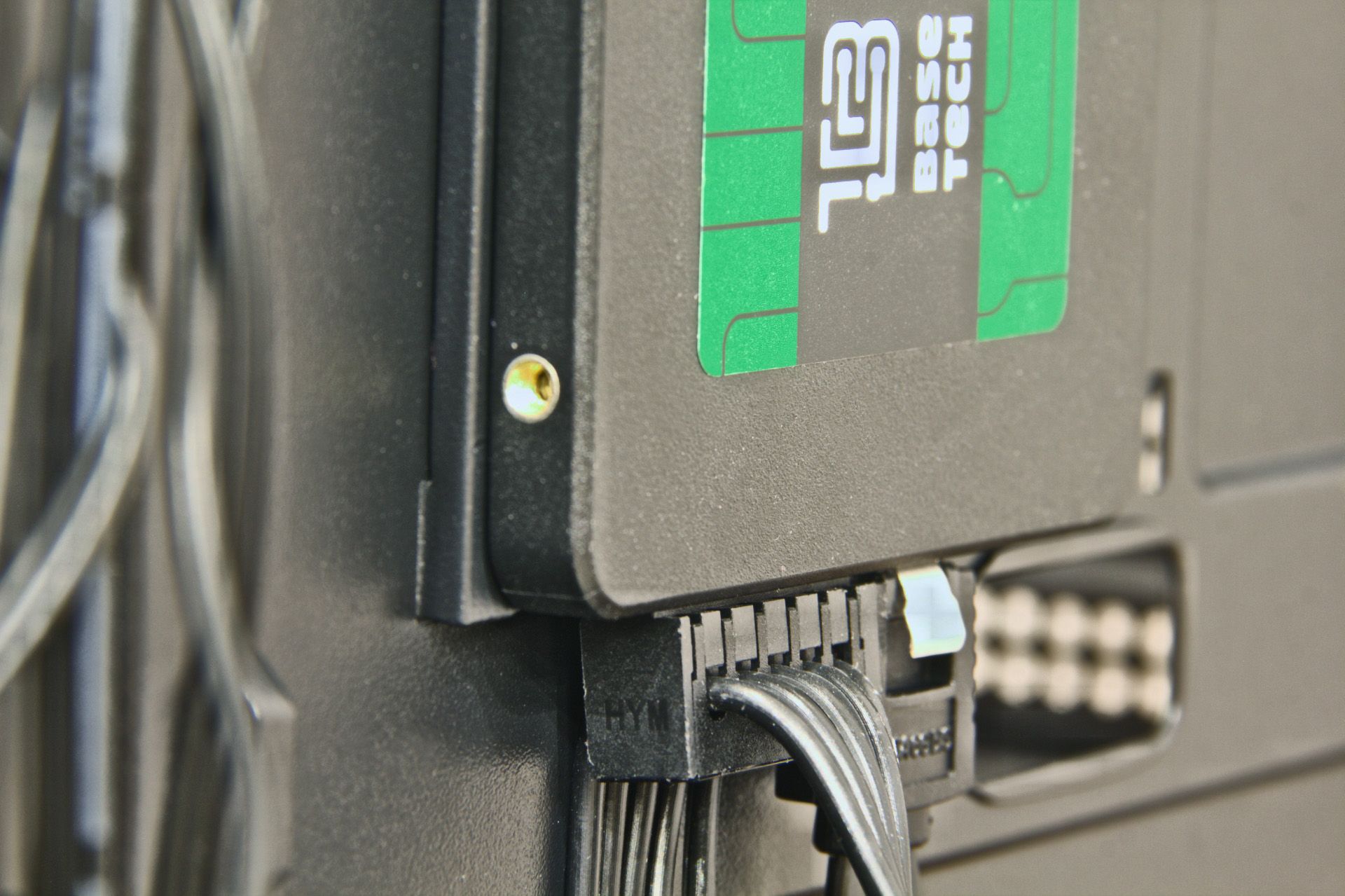

Корпус позволяет установить 3 накопителя типоразмера 2.5” и 2 накопителя 3.5”. Два диска 2.5” устанавливаются на съёмные адаптеры на оборотной стороне поддона матплаты. Адаптеры фиксируются в двух пазах и винтом 6-32×6 с накатанной головкой.

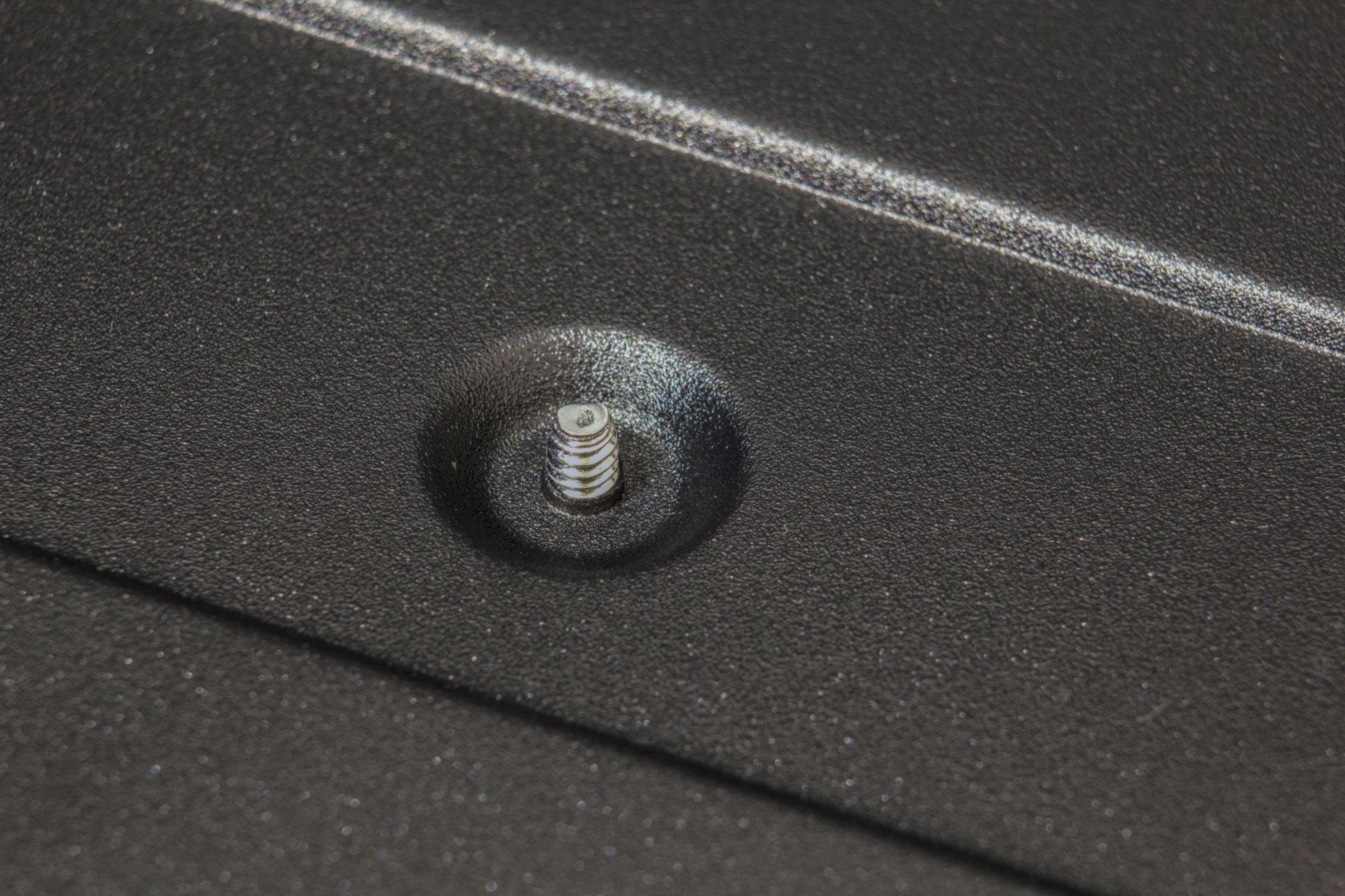

Винты адаптеров на несколько миллиметров выступают над поддоном материнской платы. Однако их высота меньше, чем у стоек, поэтому за плату можно не переживать.

Подключать провода к уже установленному диску не слишком удобно. Особенно, если нужно протянуть разъём дальше до другого устройства. Рекомендую сначала подключить к накопителю все провода, а потом уже фиксировать адаптер. Тут есть возможность для улучшения — если сделать адаптер повыше (а расстояние до боковой крышки это позволяет), то проблема решится. Заодно провода не будут заламываться и снизится нагрузка на разъёмы накопителей.

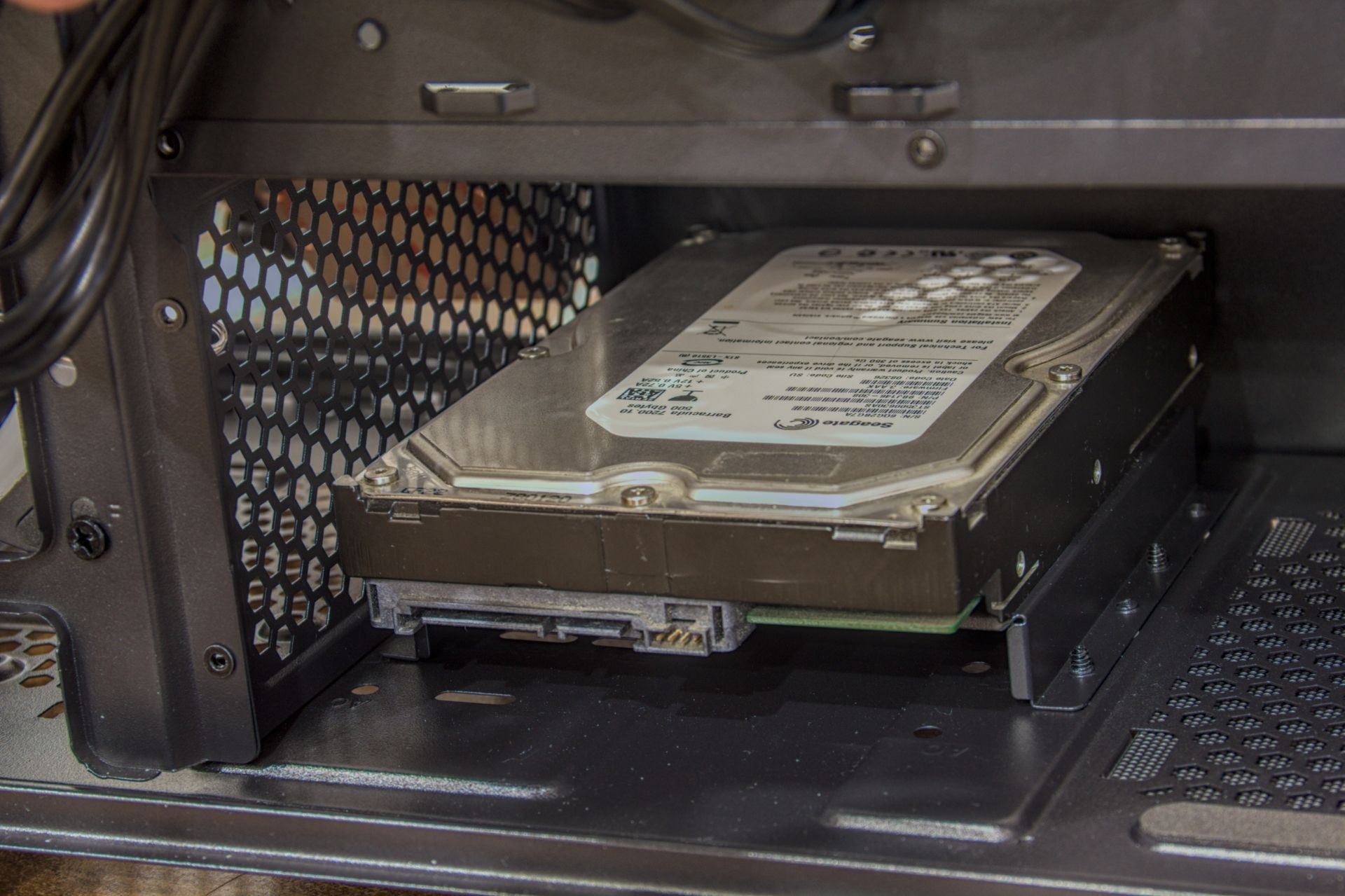

Адаптер для накопителей в отсеке для блока питания позволяет установить один из двух 3.5” HDD. Его можно использовать, если длина БП не превышает 18 см, иначе этот адаптер придётся демонтировать.

Жёсткий диск 3.5” крепится к адаптеру снизу. Антивибрационных прокладок, к сожалению, не предусмотрено.

В корзине имеются отверстия и для 2.5” диска, причём его можно установить в двух положениях. Также адаптер позволяет установить одновременно 3.5” и 2.5” диск. В таком случае сначала устанавливается 2.5” HDD/SSD, а затем 3.5”. Подключать провода к дискам необходимо до их установки в адаптер.

Предусмотрена возможность демонтировать корзину и прикрутить 3.5” жёсткий диск напрямую к нижней части корпуса. В этом случае я настоятельно рекомендую установить накопитель через резиновые прокладки, чтобы избежать вибрации.

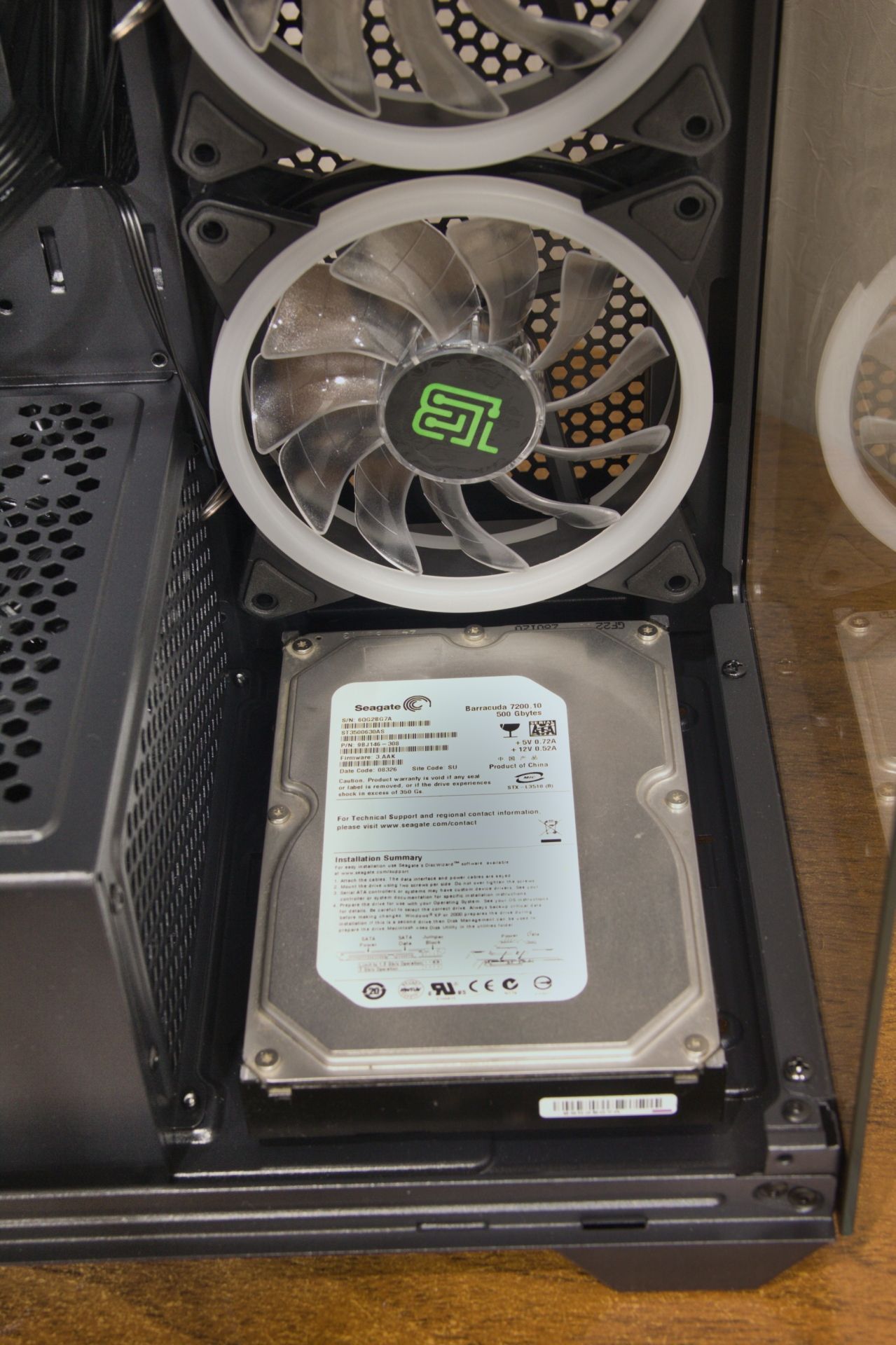

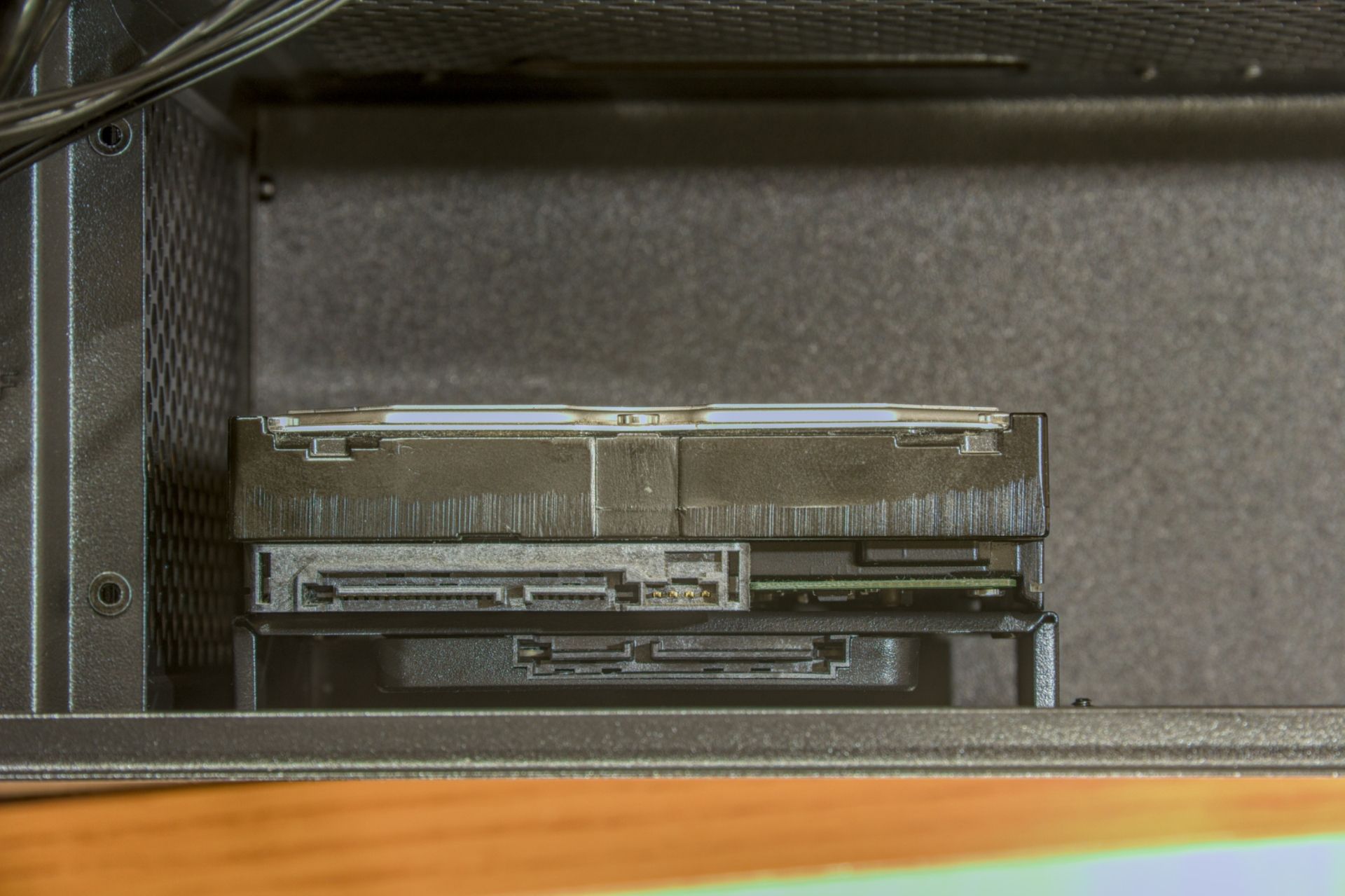

Ещё один 3.5” жёсткий диск можно установить внизу у передней стенки. Крепление осуществляется с помощью четырёх винтов снизу.

Накопитель 2.5” в нижнем отсеке получится установить через переходник с 3.5” на 2.5”, в котором имеются крепления снизу.



Тестирование

Чтобы оценить охлаждающую способность корпуса BaseTech GFX-05, я собрал на его базе системный блок:

• Материнская плата MSI MAG B560M Bazooka

• Процессор Intel Core i7-11700K

• Система жидкостного охлаждения Alseye H360

• Оперативная память AData DDR4-2x16Gb 3600MHz CL18

• Видеокарта Palit RTX3070 GamingPro

• SSD BaseTech A400 120Gb (SATA)

• SSD Netac NV7000 1Tb (NVMe)

• Блок питания Zalman

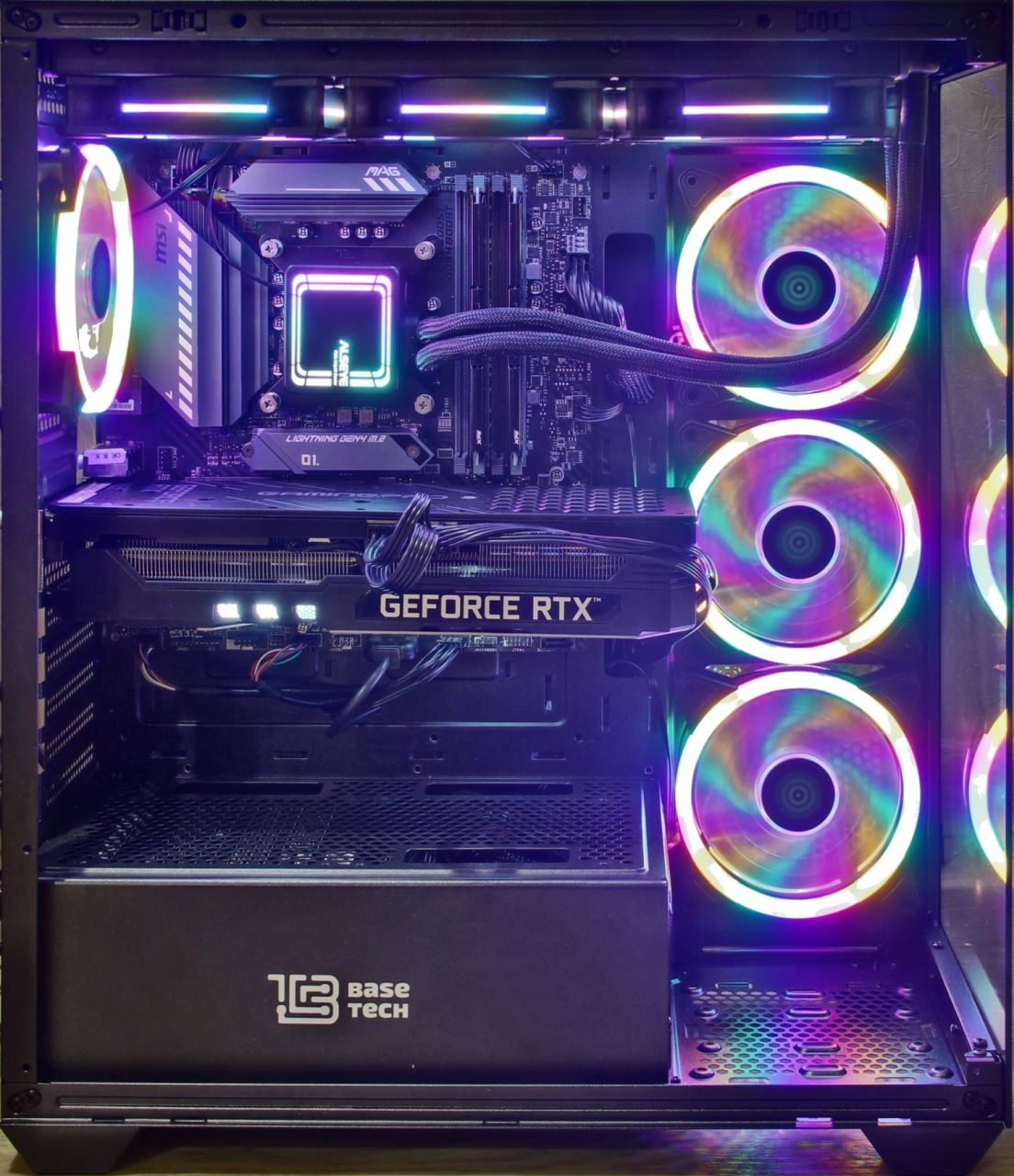

Проблем при сборке тестового стенда не возникло. Монтировать комплектующие было удобно, включая огромную тяжёлую СЖО. Большое расстояние за поддоном матплаты и зацепы для стяжек позволили аккуратно уложить и закрепить провода.

Комплектные вентиляторы корпуса были подключены к блоку питания, скорость их вращения составляла 1100 об/мин. Скорость вращения вентиляторов СЖО выставлена на максимум (2000 об/мин).

С настройками по умолчанию процессор i7-11700K запустился на материнской плате с лимитом энергопотребления в 100 Вт. Я снял лимиты PL1 и PL2  в настройках BIOS — трёхсекционное жидкостное охлаждение в сборке рассчитано на TDP более 200 Вт.

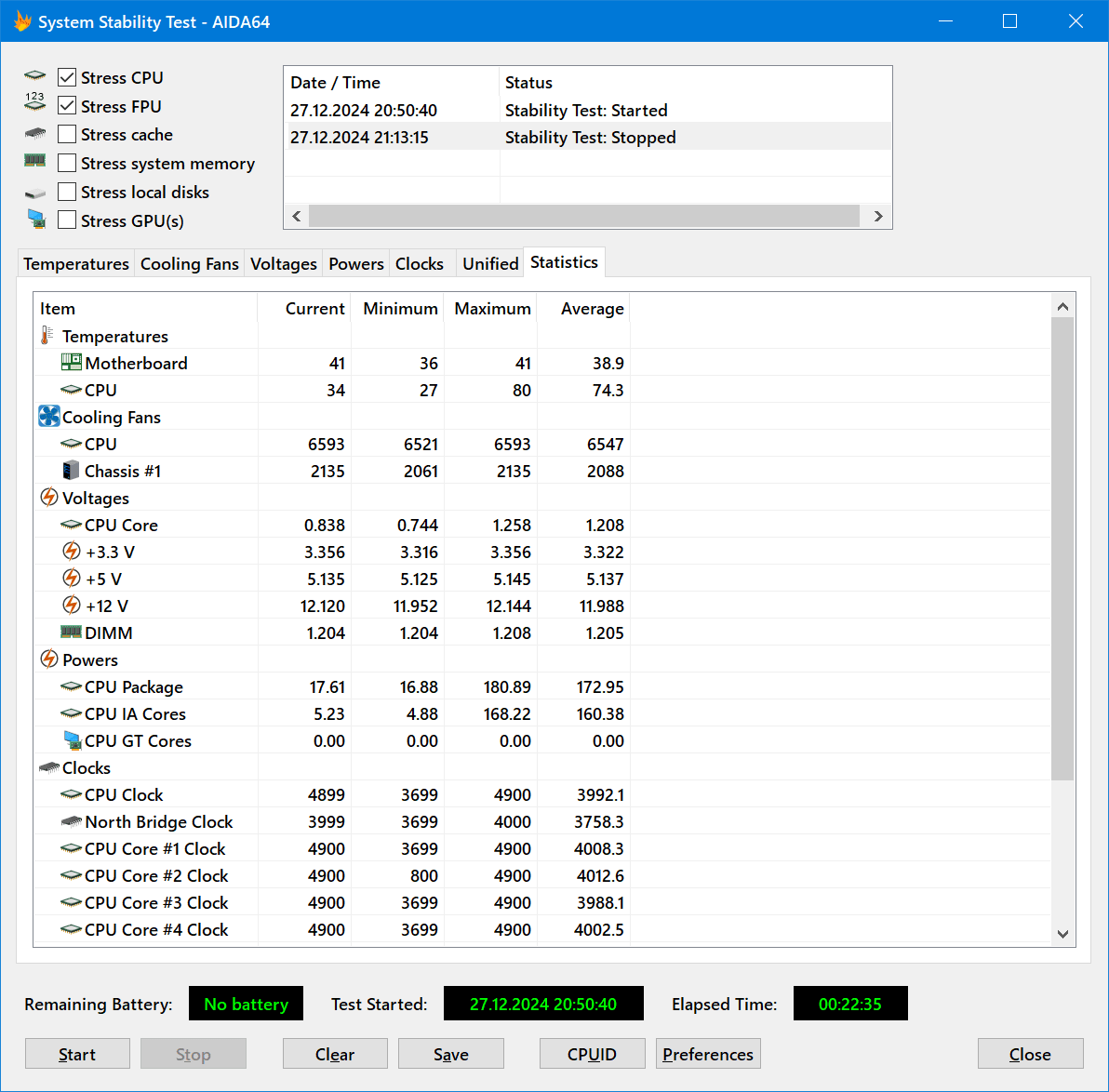

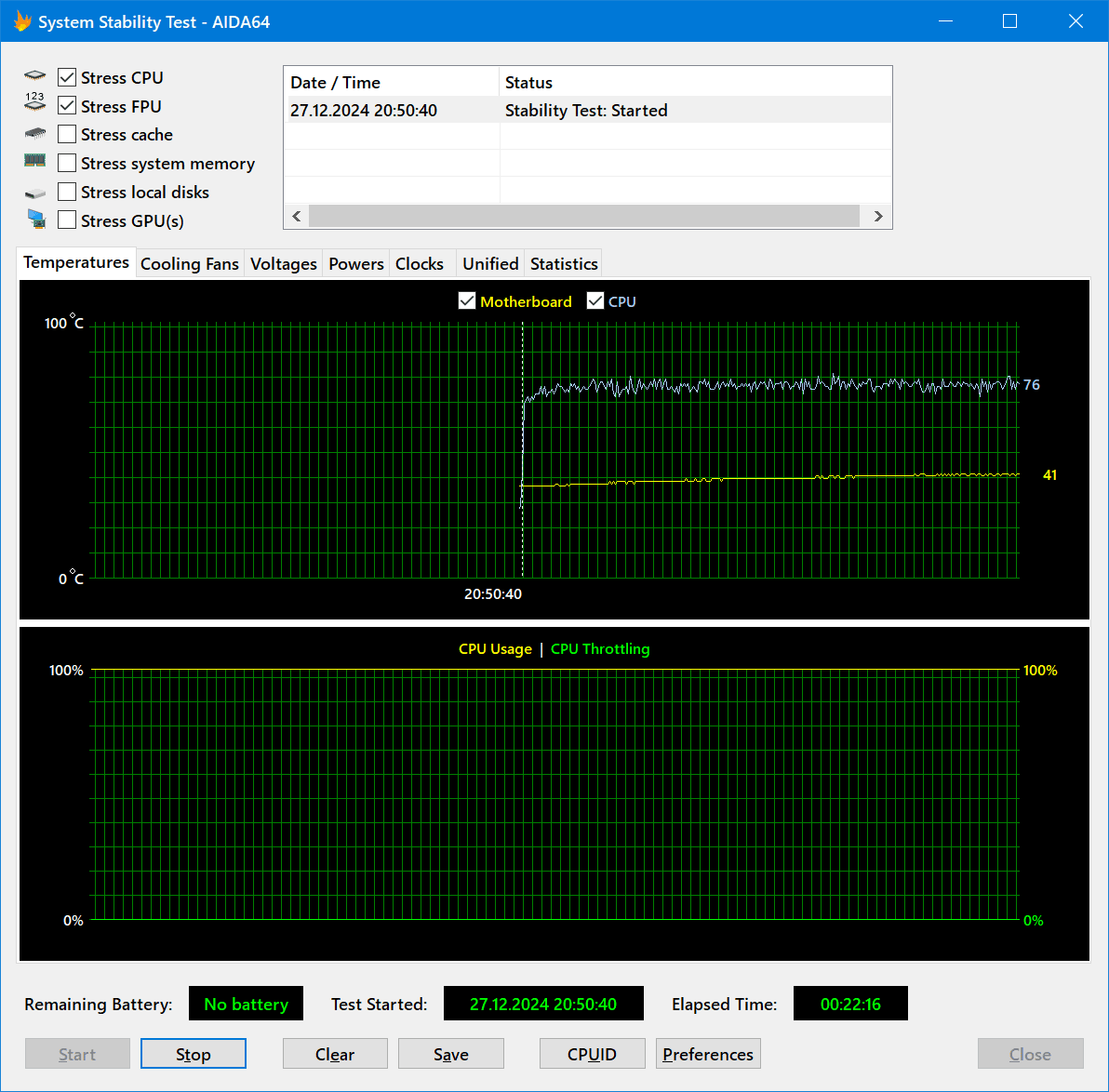

Тест стабильности AIDA показал, что водяное охлаждение с большим запасом справляется с мощным 8-ядерным процессором. Частота всех ядер во время теста составила 4.9 ГГц при максимальной температуре 80 градусов. Энергопотребление процессора в пике доходило до 180 Вт.

У данной сборки имеется потенциал для увеличения эффективности охлаждения. Например, на радиатор СЖО можно поставить дополнительные вентиляторы между его верхней частью и корпусом (конфигурация push-pull), что позволит справиться с охлаждением даже самых горячих процессоров Intel i9 и AMD R9. В комплекте поставки корпуса имеются удлинённые винты для крепления радиатора в такой конфигурации, однако их всего 8 штук, чего для трёхсекционной СЖО недостаточно.

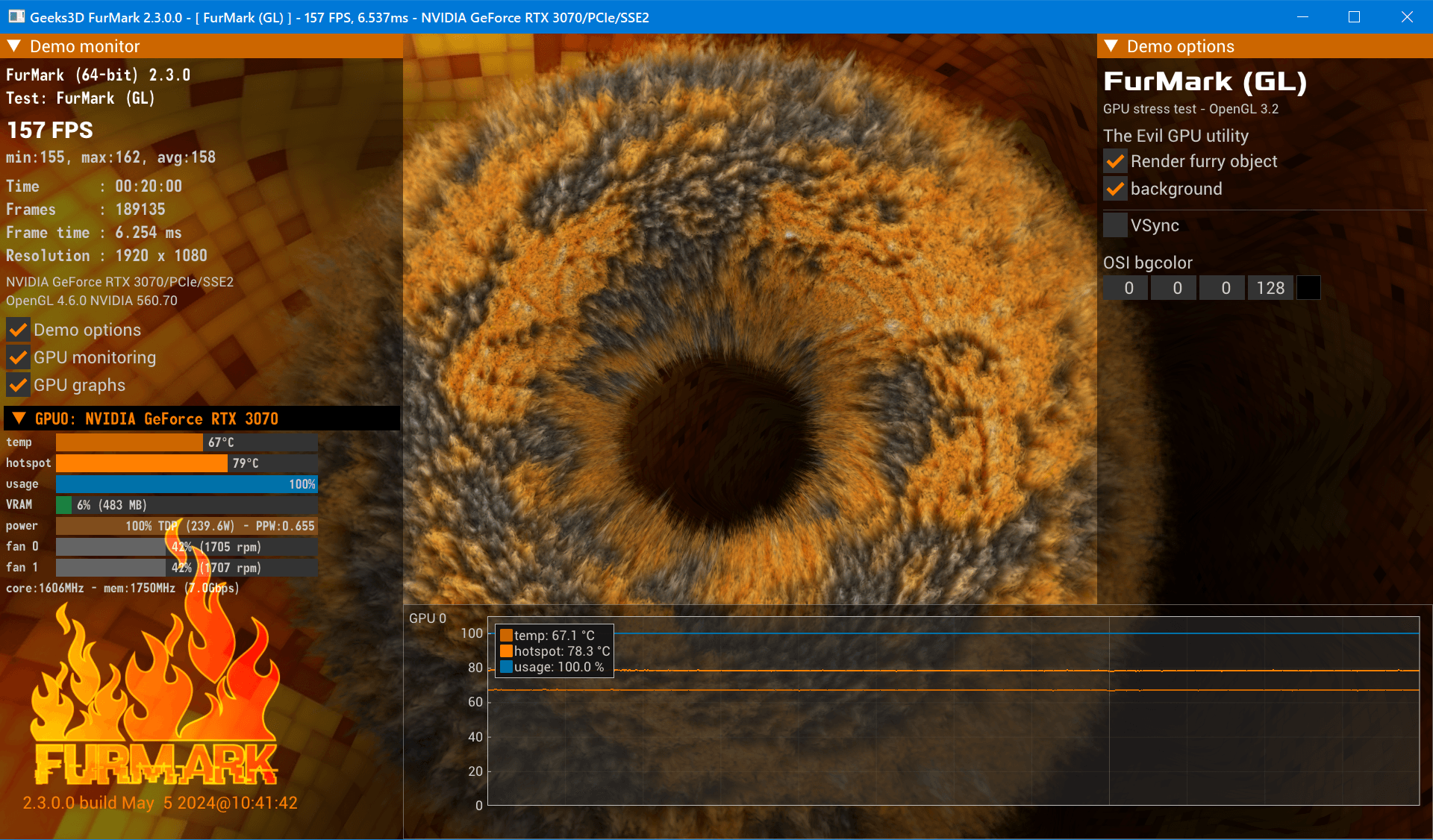

Переходим к видеокарте. С охлаждением RTX 3070 в корпусе BaseTech GFX-05 также не возникло проблем. В тесте FurMark температура GPU в самой горячей точке составила чуть выше 78 градусов.

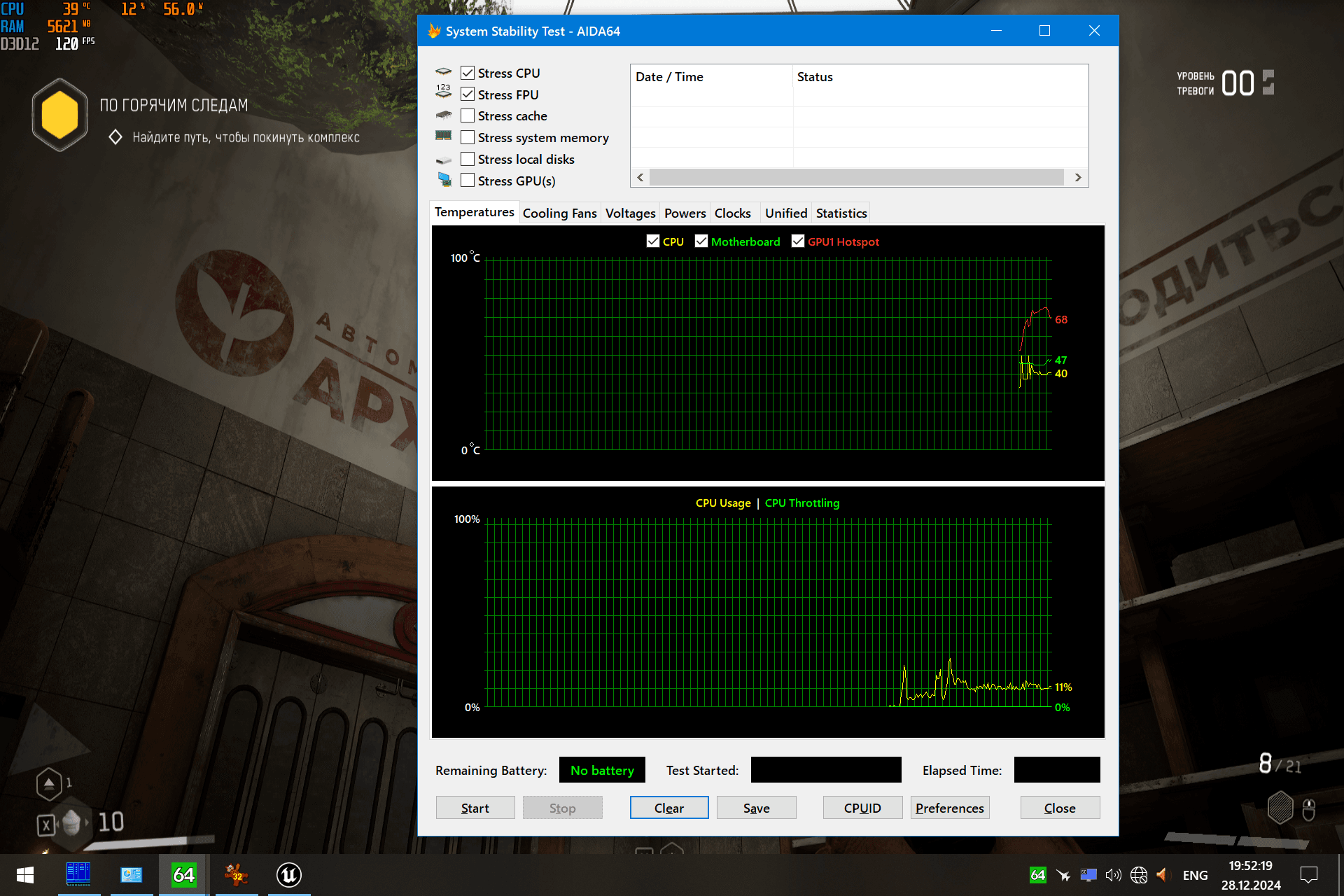

Также я проверил работу системы охлаждения в играх. В Atomic Heart основная нагрузка ложится на видеокарту, её температура в самых жарких сценах достигала 76 градусов. Загрузка процессора в пиках не превышала 30%, а температура укладывалась в скромные 50 градусов.

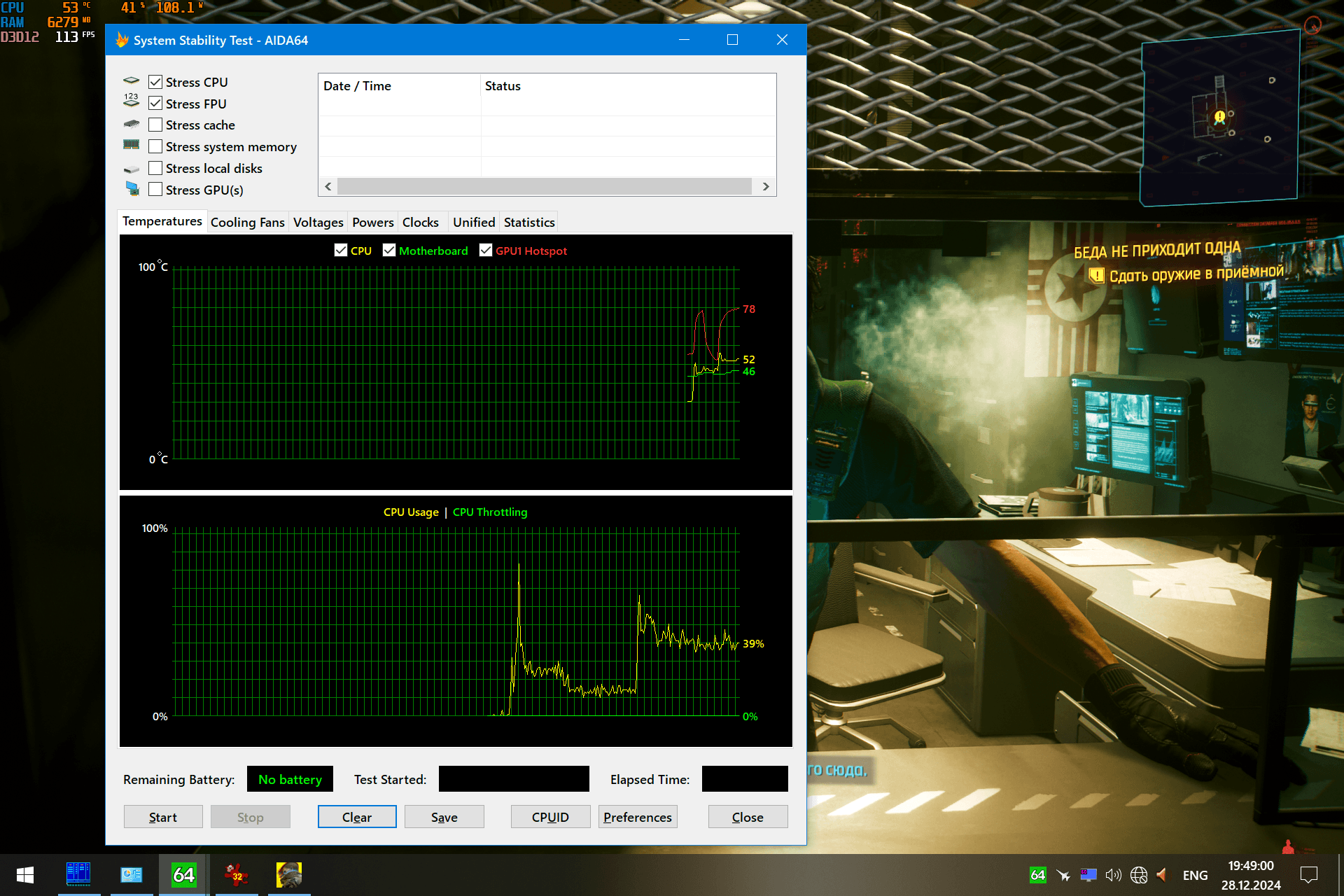

Иначе обстоят дела в Cyberpunk 2077. Загрузка процессора периодически доходит до 80%, да и видеокарта не остаётся без работы. Поэтому температуры ожидаемо выше — до 79 градусов у видеокарты и до 60 у процессора. К слову, в этой игре потребление системного блока доходило до 450 ватт.

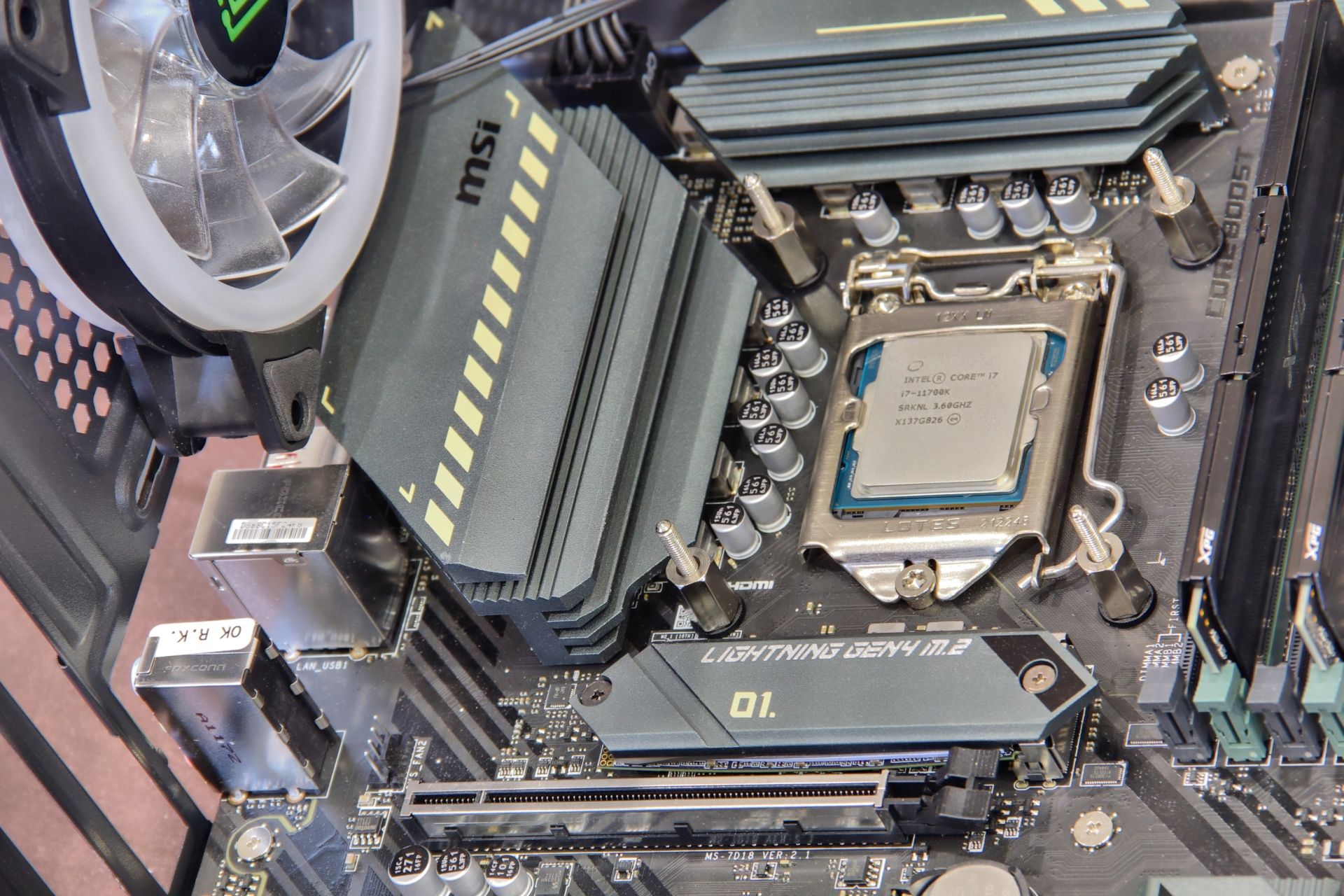

Охлаждение M.2 SSD больше зависит не от корпуса, а от местонахождения диска на плате и наличия радиатора. В данном случае на производительном SSD Netac NV7000 был установлен комплектный радиатор материнской платы, а диск находился между процессором и видеокартой.

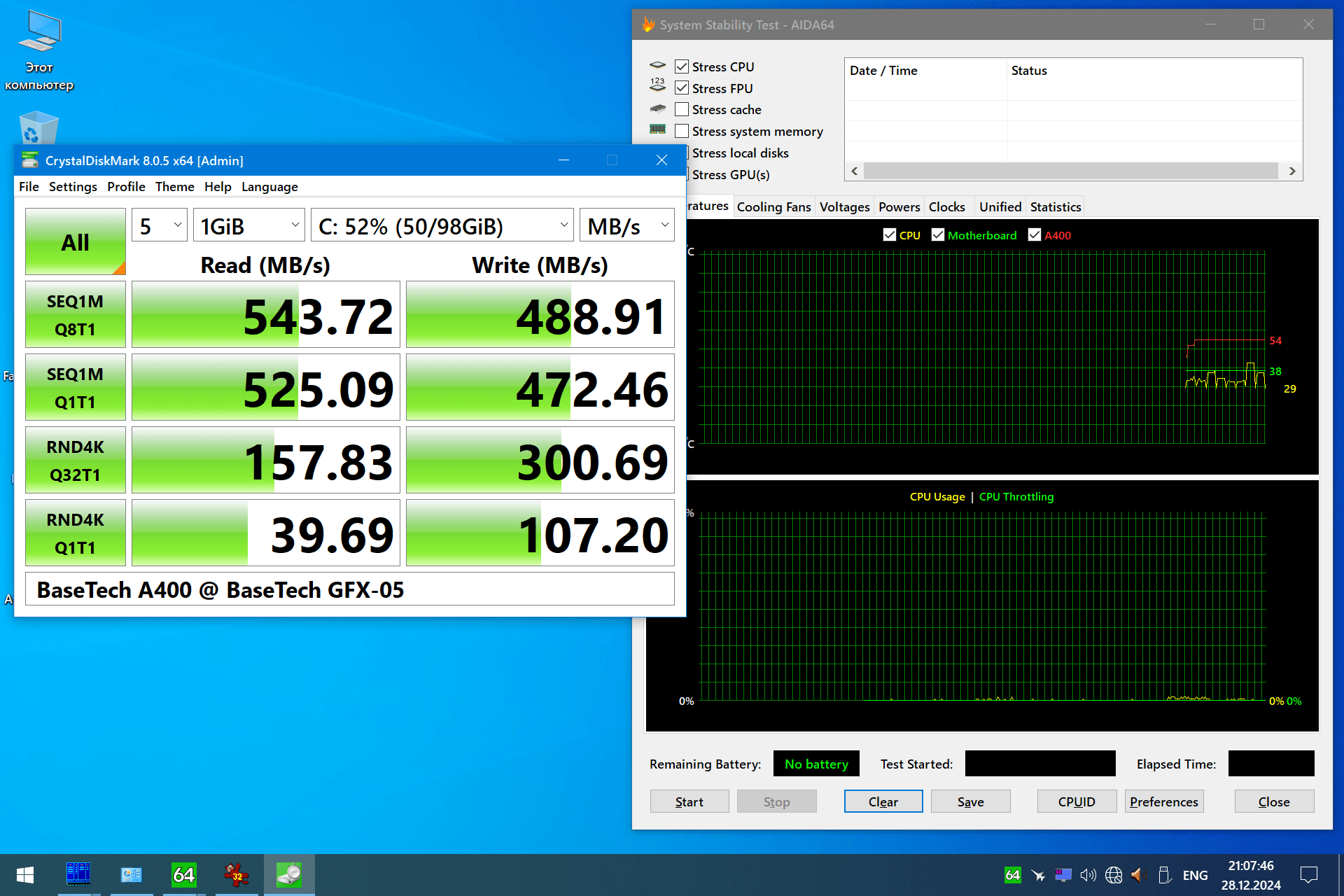

В таких условиях температура диска во время теста CrystalDiskMark не превысила 50 градусов.

Совершенно иная ситуация с накопителями SATA. Они расположены в мёртвых зонах с точки зрения охлаждения, из-за чего их температура ожидаемо выше. Впрочем, повода для беспокойства в данном случае нет, максимальные 54 градуса у тестируемого накопителя далеки от критической температуры.

Акустическую эргономику я оценивал с помощью шумомера и на слух. Шумомер с расстояния 1 метр показывает 38 дБ — днём такой уровень шума в комнате едва заметен. Основной шум создавали вентиляторы СЖО Alseye H360, которые работали на максимальных 2000 об/мин. Корпусные вентиляторы, охлаждение видеокарты и помпа в водоблоке куда более тихие. На фоне вентиляторов, продувающих плотные рёбра радиатора СЖО, их не слышно.

Снизить шум возможно настройками вентиляторов СЖО (средствами BIOS материнской платы или с помощью ПО FanControl). Если же важен минимальный уровень шума в сочетании с мощными комплектующими, данный корпус будет не самым оптимальным вариантом, поскольку стеклянные панели плохо поглощают шум внутри корпуса.



Стоит ли брать корпус BaseTech GFX-05

BaseTech GFX-05 оставил очень приятное впечатление. С технической стороны у этого кейса нет критичных недостатков, он станет хорошим выбором для сборки мощного игрового компьютера. Перечислю его плюсы и минусы, которые обнаружил во время тестирования.

Плюсы корпуса

• Продуманное охлаждение. Предустановленные вентиляторы тихие и справляются с охлаждением горячих комплектующих. А если захочется большего, без особых сложностей получится добавить и дополнительные вентиляторы, и несколько контуров жидкостного охлаждения.

• Отличная эстетика. Прозрачные стеклянные стенки открывают панорамный вид на комплектующие, а дополняет его атмосферная подсветка от четырёх RGB-вентиляторов.

Напомню, что у GFX-05 есть белая версия, и сборка в ней в сочетании с материнской платой на белом текстолите и СЖО с белым радиатором должна смотреться особенно эффектно.

• Удобство сборки и кабель-менеджмент. Они на высоте. Собирать ПК в корпусе удобно, для организации проводов предусмотрены многочисленные отверстия и зацепы. За поддоном целых 2 сантиметра глубины — все кабели отлично помещаются, ничего не передавливается, крышка закрывается без усилий. Единственное, к чему было замечание — не самое удобное подключение SSD при их креплении на адаптеры.

Недостатки

• Скудные возможности в плане дискового хранилища. Корпус позволяет установить «всего» 2 диска 3.5” и 3 диска 2.5”.

Но признайтесь честно, часто ли вам требуется больше двух HDD и трёх SATA SSD? В топовых сборках чаще встречаются M.2 SSD, изредка дополненные одним ёмким жёстким диском. А если потребуется дополнительный накопитель, удобнее подключить его через внешний бокс или док-станцию с интерфейсом USB, современные версии которого превосходят возможности SATA-III.

Автор благодарит Нагайцеву Светлану за предоставленный для обзора жёсткий диск Seagate.
