Обзор корпуса BaseTech GFX-03

BaseTech GFX-03 — компактный корпус формата Midi-Tower для игровых ПК. Он совместим с материнскими платами ATX, имеет боковую стенку из закалённого стекла, четыре RGB-вентилятора и сетчатую переднюю панель. Больше подробностей о кейсе вы узнаете из этого обзора.

Для этого я соберу в GFX-03 игровой системный блок. Затем проверю, как корпус справится с охлаждением комплектующих в играх и бенчмарках, оценю удобство сборки и акустическую эргономику. Также я изучу конструкцию и укажу на что обратить внимание при сборке системного блока в этом корпусе.

Содержание

• Технические характеристики

• Комплект поставки и внешний вид

• Система охлаждения

• Внутреннее устройство

• Тестирование

• Заключение



Технические характеристики

Спецификации корпуса BaseTech GFX-03 приведены в таблице ниже.





Корпус доступен в двух цветах — чёрном и белом. Также имеется конфигурация — белый корпус с вентиляторами с голубой подсветкой и корпуса с блоком питания в комплекте (600 и 700 Вт). В обзоре рассматривается кейс чёрного цвета.



Комплект поставки и внешний вид

Корпус BaseTech GFX-03 прибыл ко мне в коробке из пятислойного гофрокартона с прорезями для переноски на торцах. На наклейке сбоку указано полное название модели, позволяющее идентифицировать конфигурацию корпуса.

Внутри корпус надёжно защищён двумя вставками из пенопласта, а также дополнительно упакован в полиэтиленовый пакет.

Печатных материалов и каких-либо аксессуаров я не обнаружил.

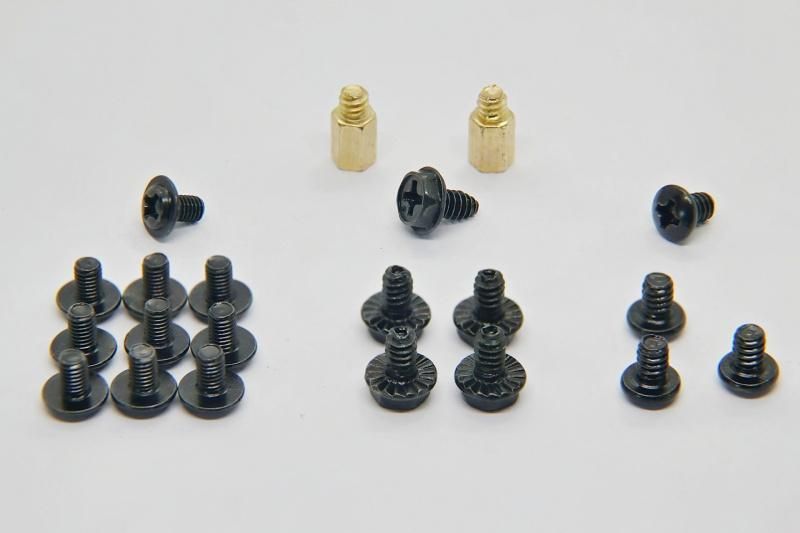

Внутри корпуса находится пакетик с крепежом:

• 10 винтиков M3x6 — для крепления материнской платы и 2.5” SSD

• 5 винтиков 6-32х6 с крупной шестиугольной головкой — для 3.5” HDD

• 4 винтика 6-32х6 с полукруглой головкой — для блока питания

• 2 дополнительные стойки для материнской платы (в поддон уже вкручены 6)

Отмечу, что для материнской платы типоразмера ATX может потребоваться на одну стойку больше, чем предлагает комплект поставки.

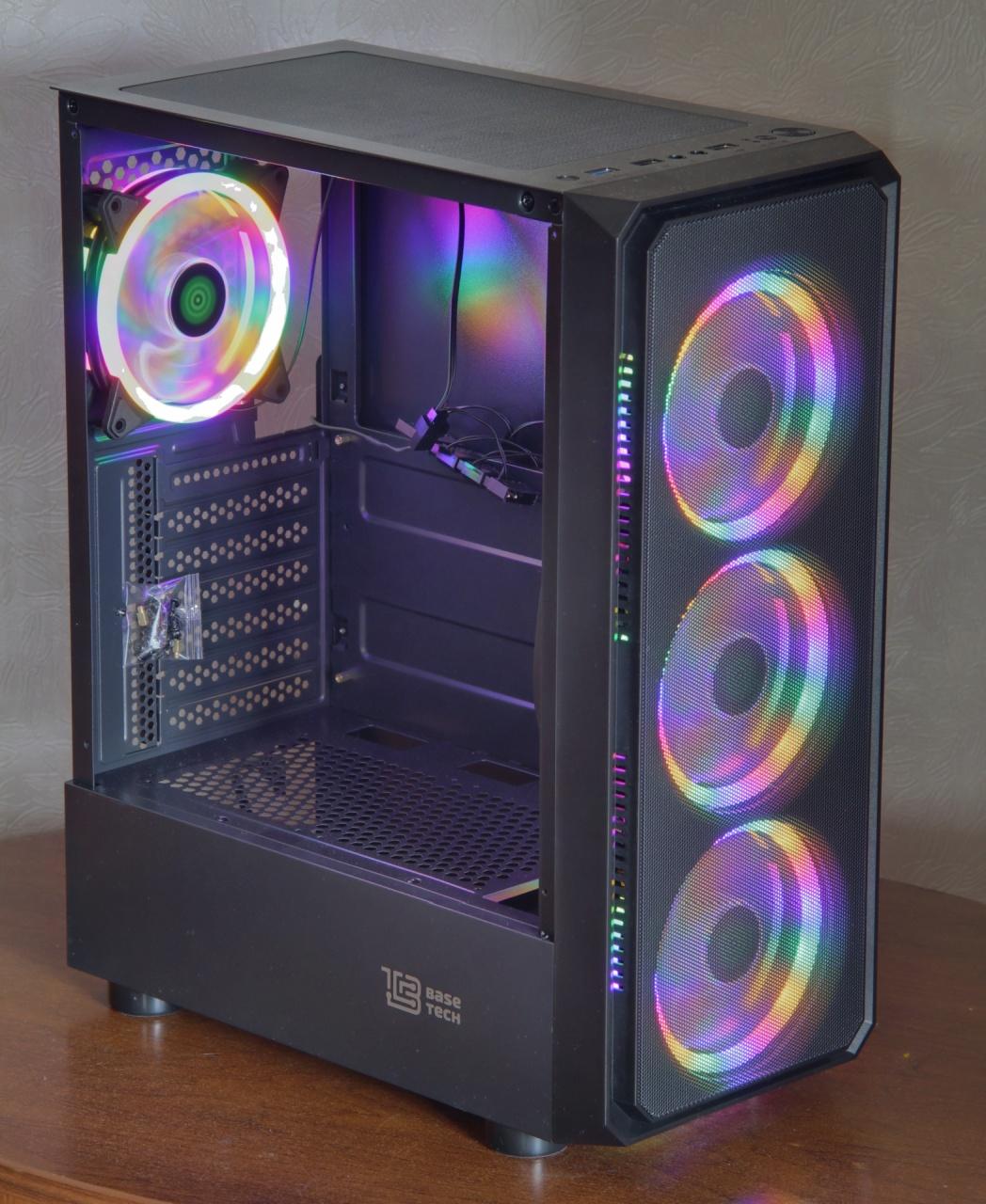

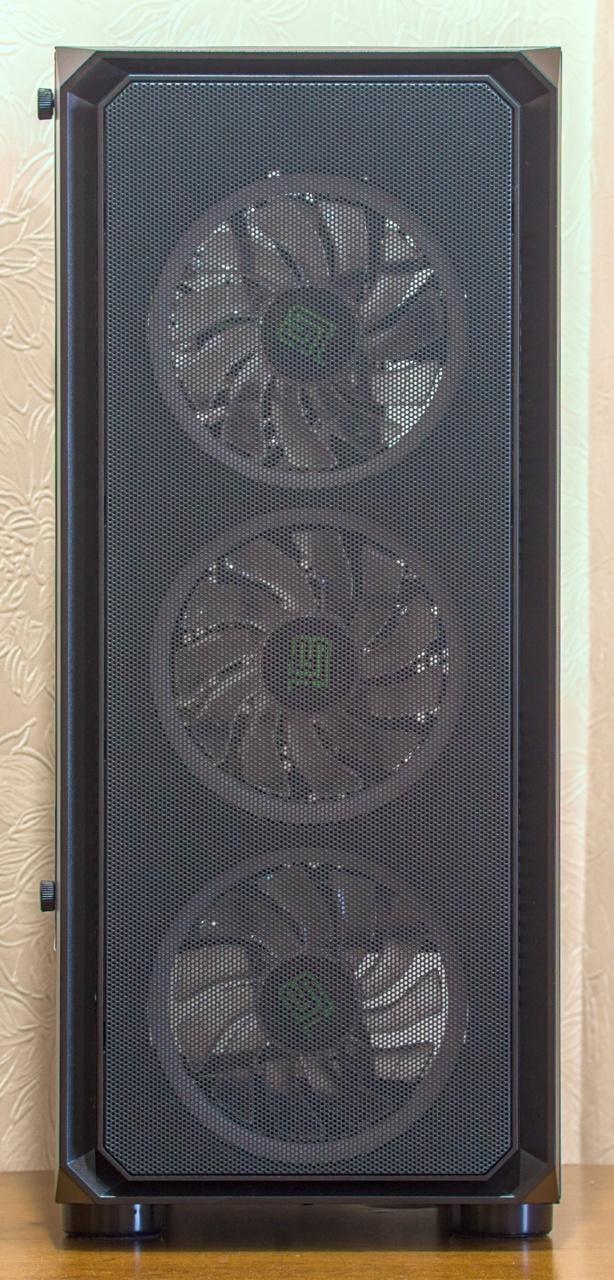

Внешне BaseTech GFX-03 представляет собой компактный корпус Midi-Tower с прозрачной боковой стенкой и перфорированной передней панелью.

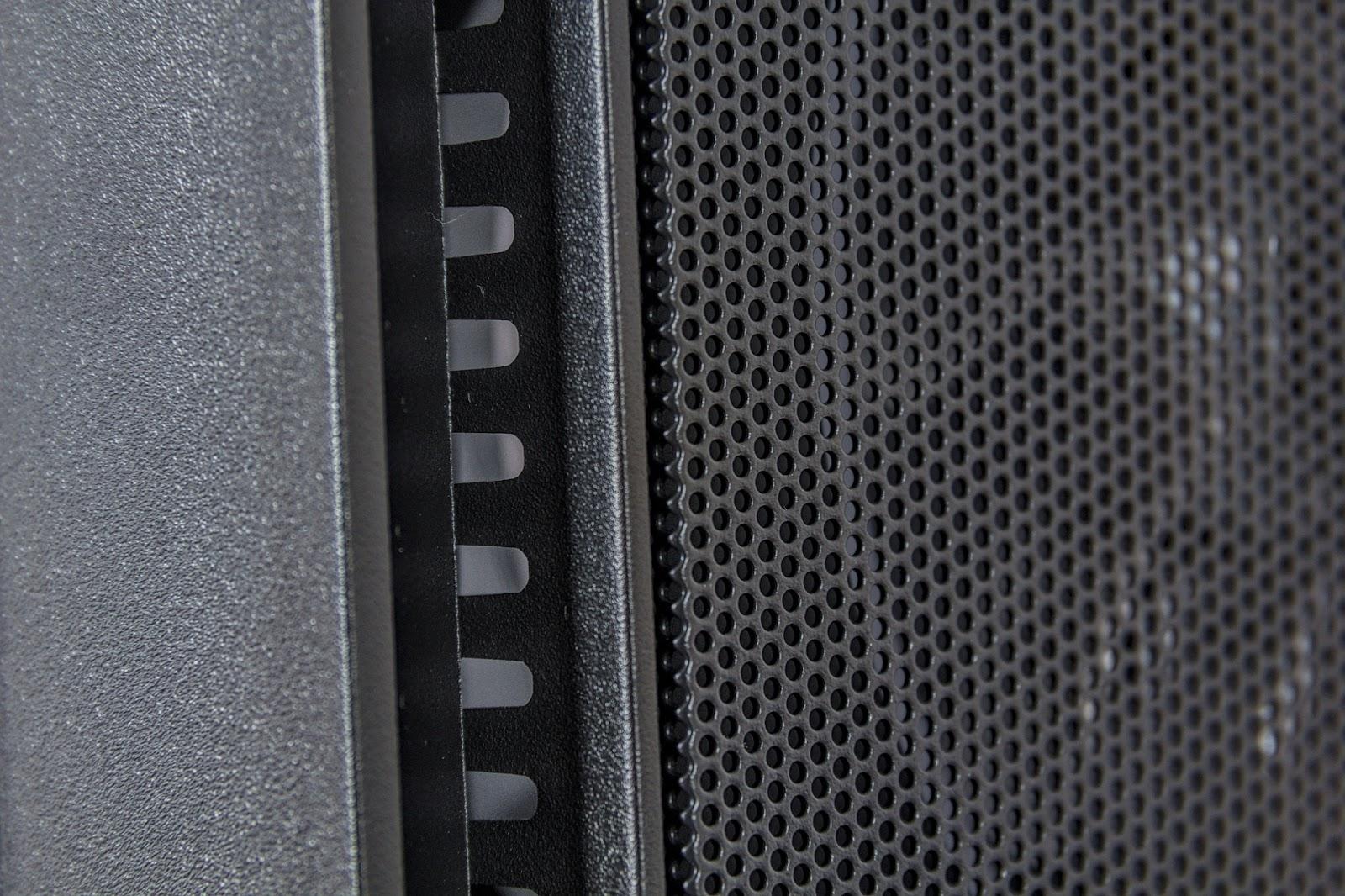

По периметру сетчатого фасада расположены прямоугольные отверстия для забора воздуха.

Передняя панель съёмная. Крепится она на шесть пластиковых защёлок, поэтому для демонтажа передней панели потребуется снять обе боковые крышки. Отмечу, что никаких проводов к передней панели не подведено.

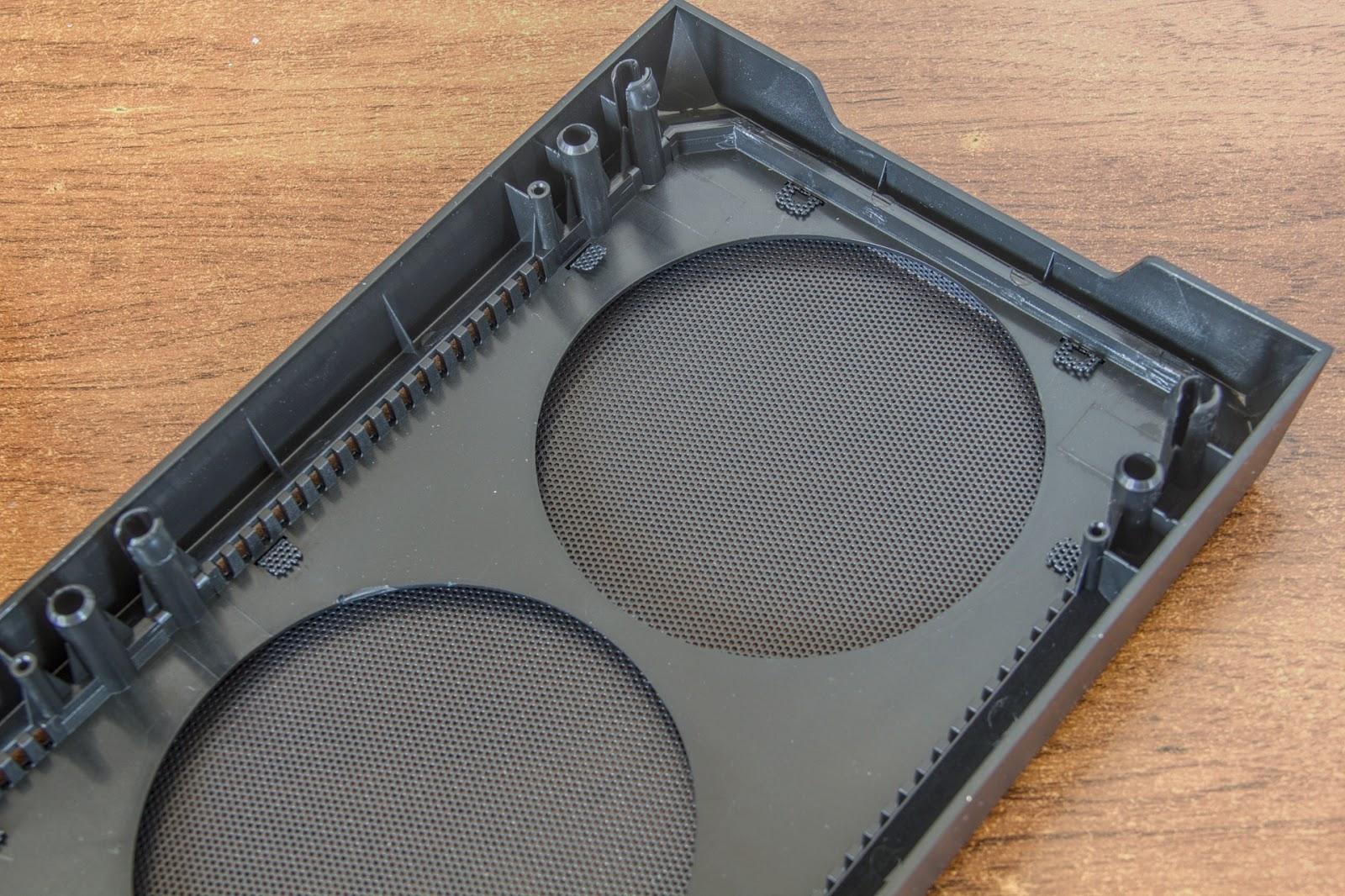

Сетка на передней панели съёмная. Чтобы её снять, потребуется отогнуть 12 защёлок.

Внешние отсеки на передней панели отсутствуют. Благодаря этому глубину корпуса BaseTech GFX-03 удалось уменьшить до 38 см. На фоне стандартных корпусов формата Midi-Tower он выглядит очень компактным. Например, GFX-03 на 12 см короче и на 8 см ниже корпуса GameMax M905.

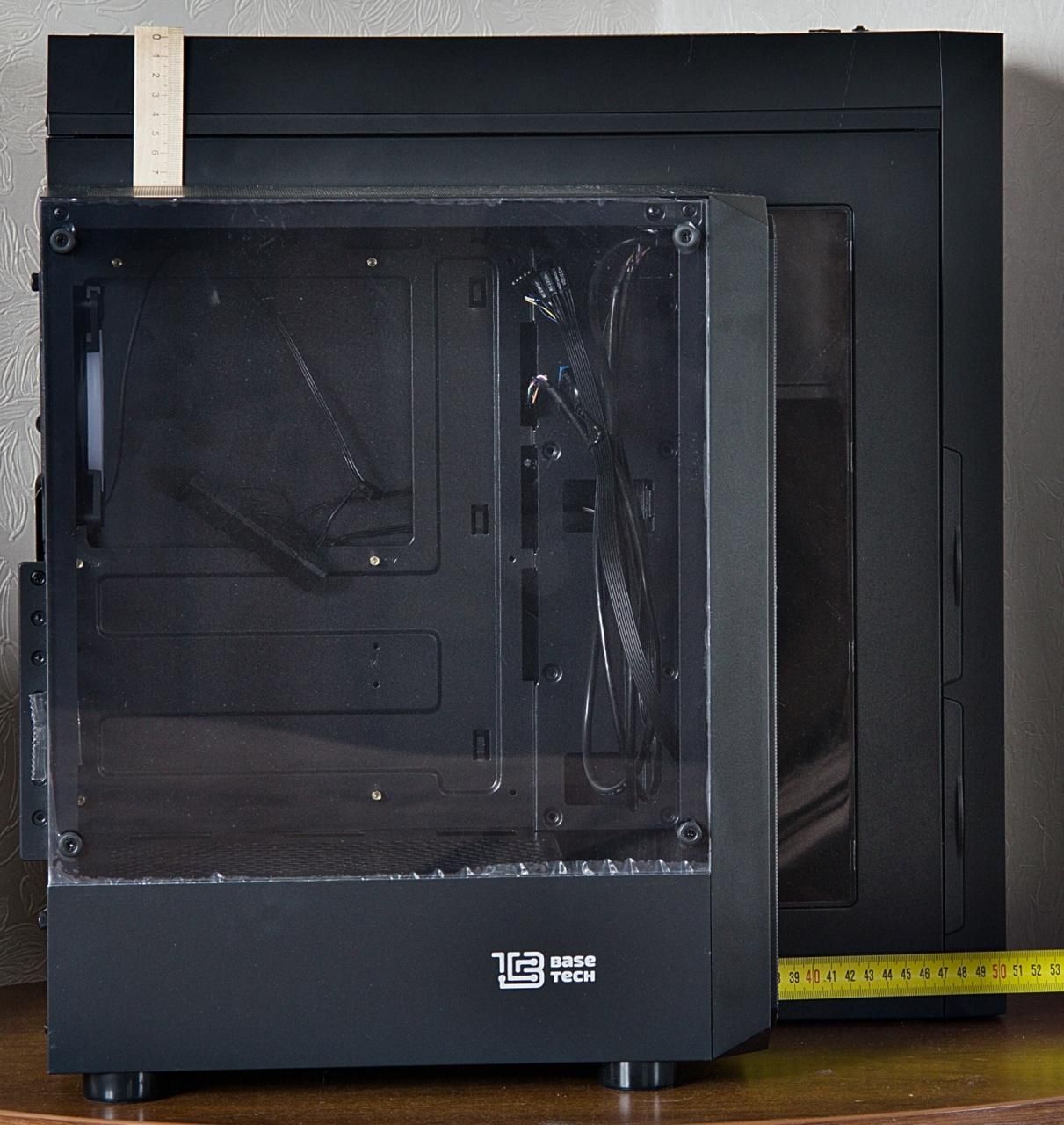

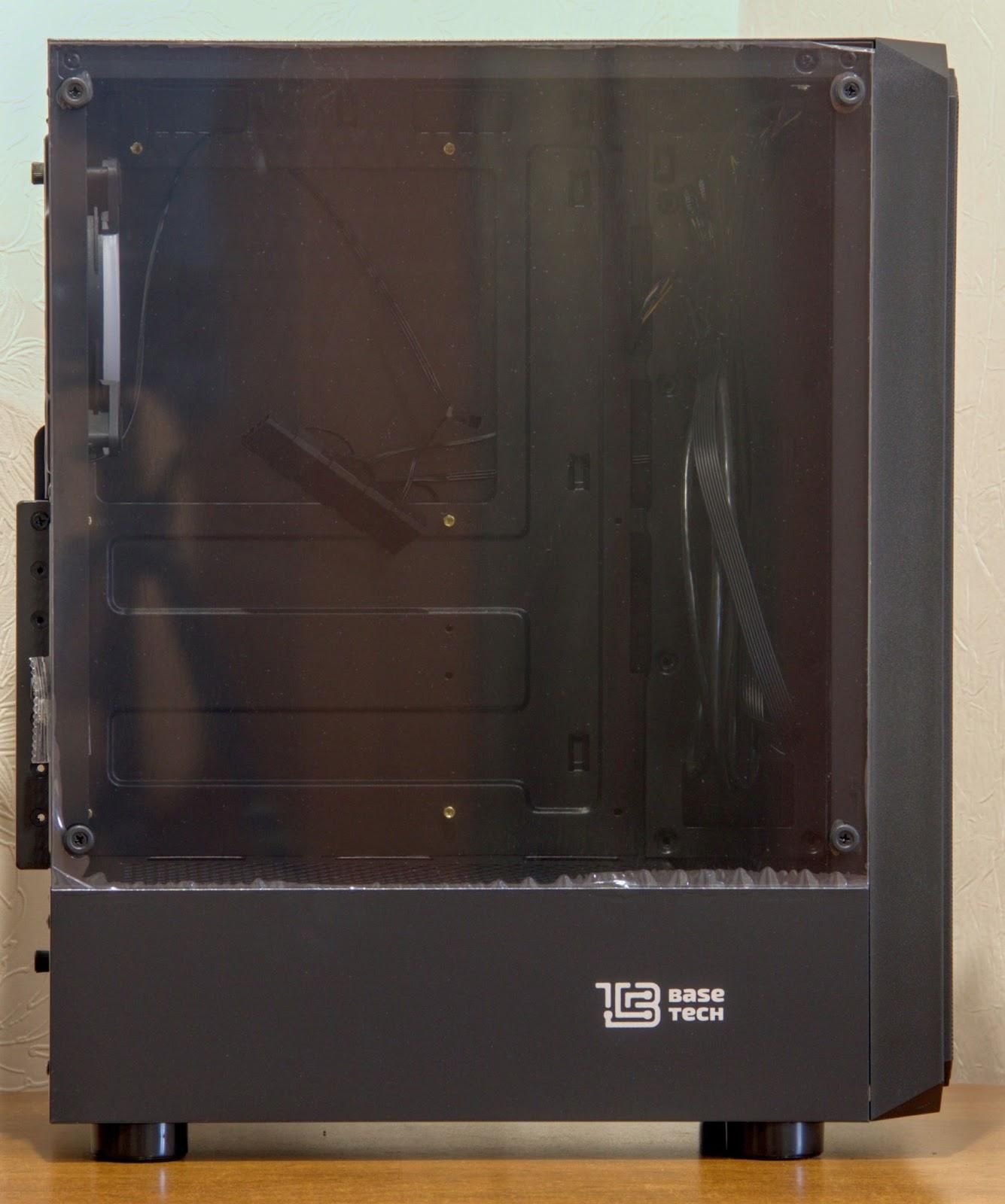

Панель из закалённого стекла занимает примерно ¾ левой боковой стенки — от верхней панели до отсека для блока питания. Для защиты от царапин на стекло наклеена плёнка.

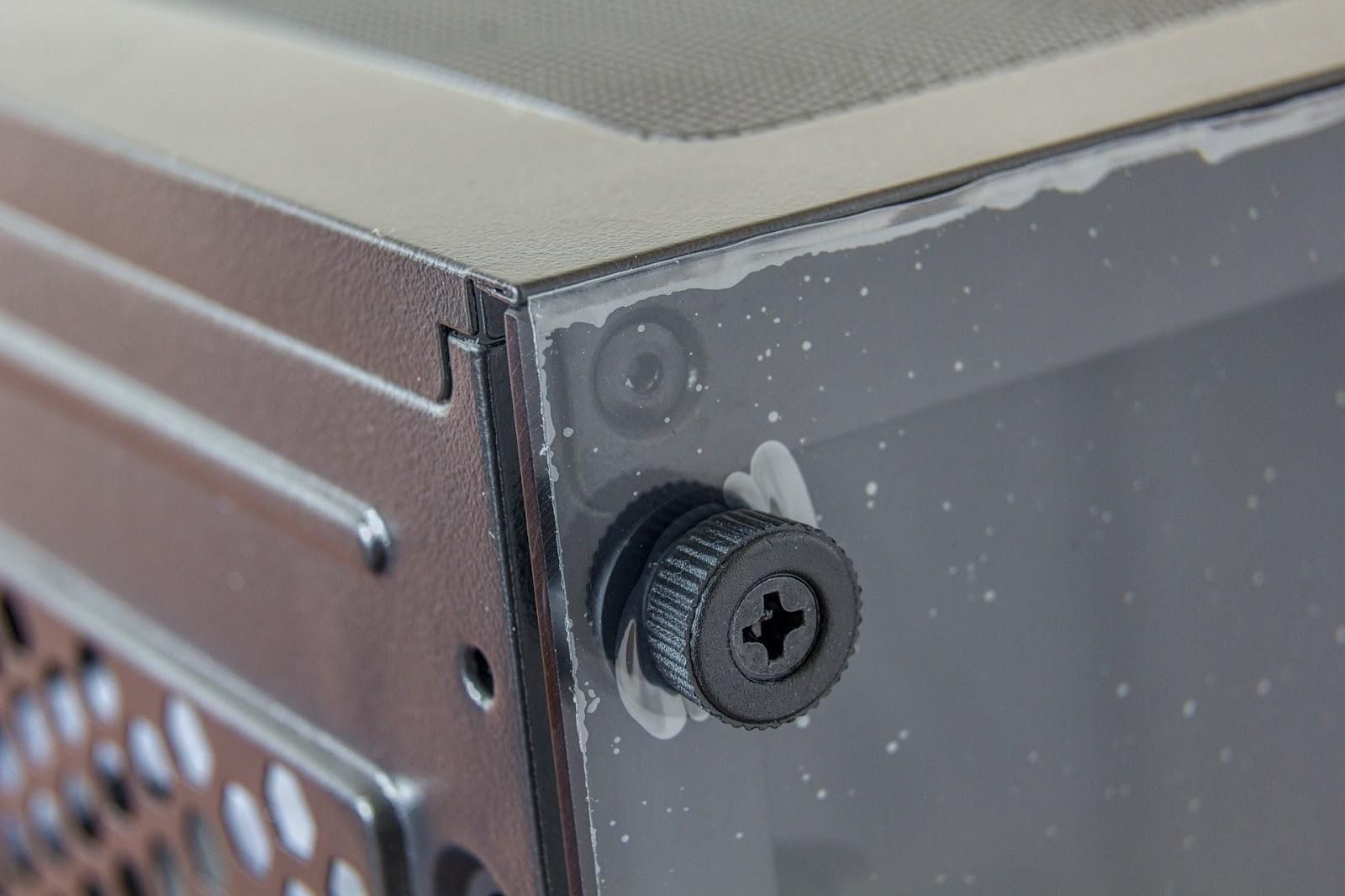

Крепление стеклянной боковой стенки традиционное — на 4 винтах. В данном случае используются винты 6-32х10 с накатанной головкой, что позволяет снять их без отвёртки. Минус подобного крепления — со стороны задней панели между стеклом и шасси имеется небольшой зазор, который может ухудшить эффективность охлаждения. Кроме того, при негативном давлении внутри корпуса через эту щель будет поступать пыль.

В местах крепления винтов с внутренней стороны стеклянной панели имеются резиновые прокладки.

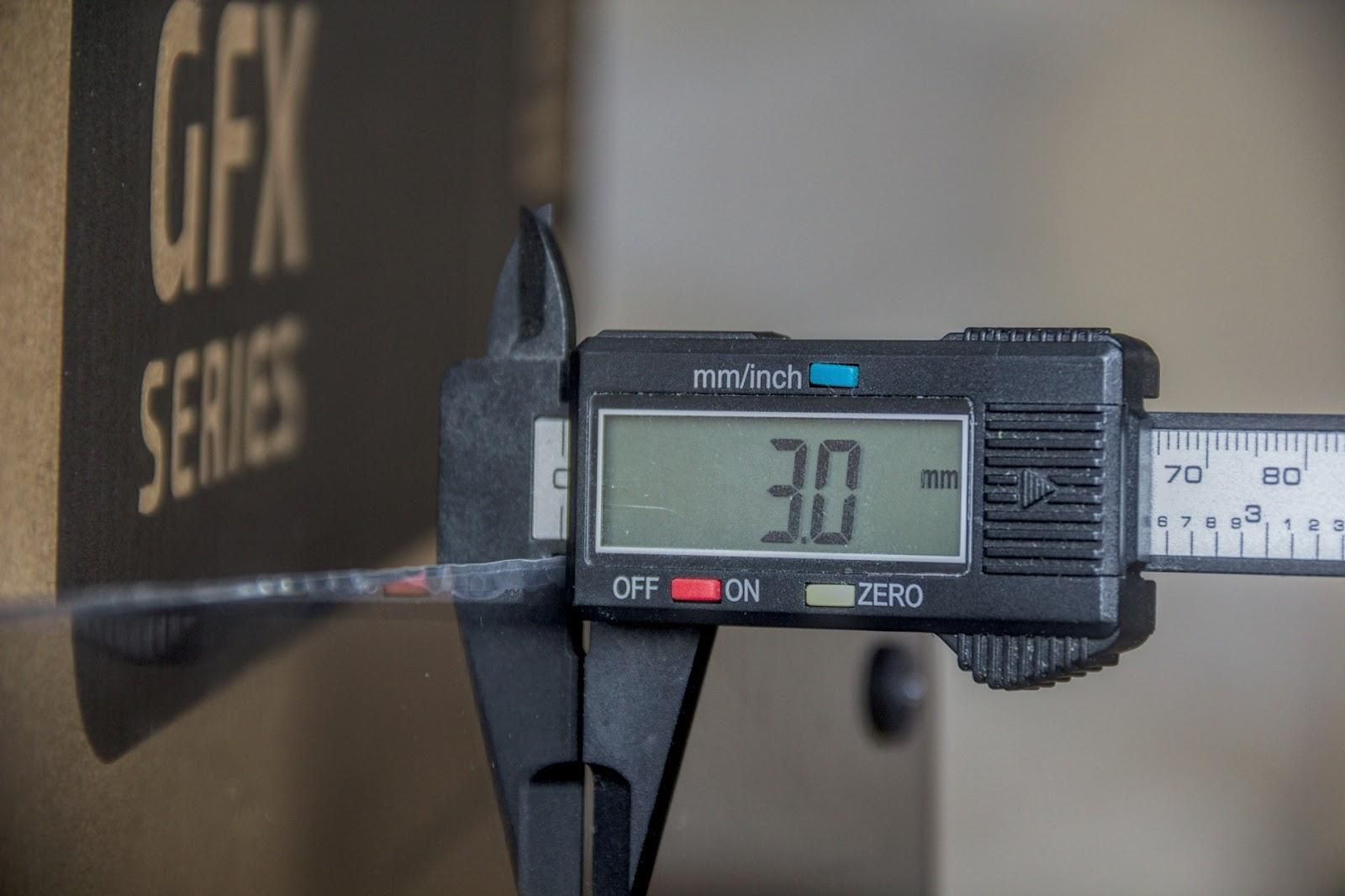

Толщина стекла 3 мм. Кромки очень хорошо обработаны, порезаться невозможно.

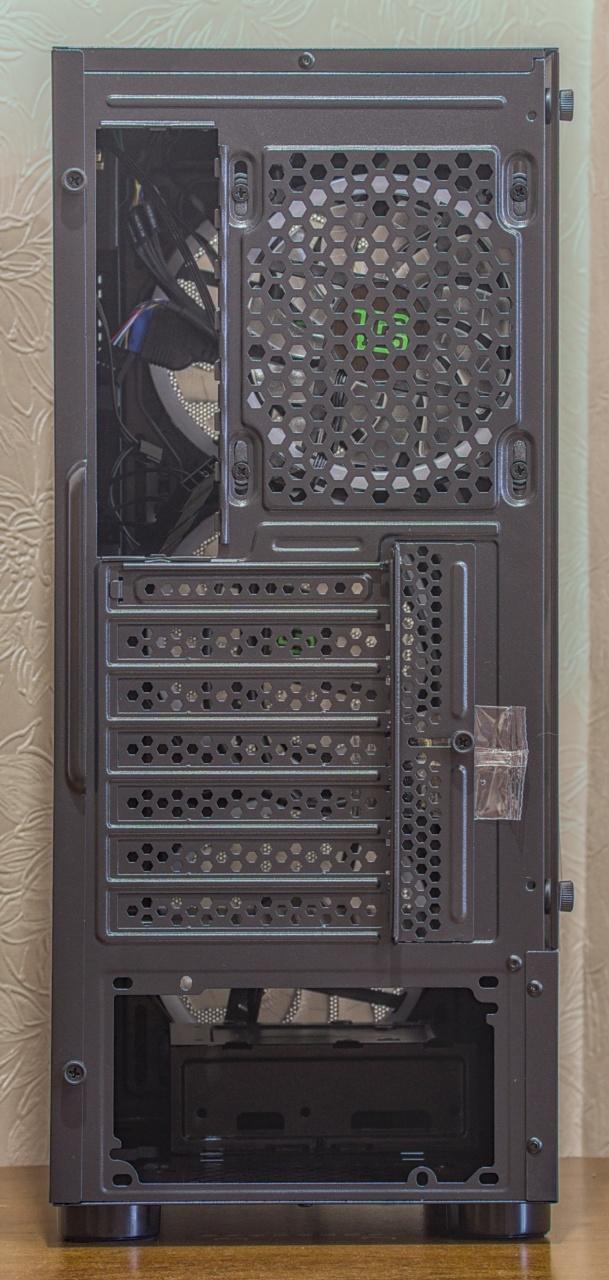

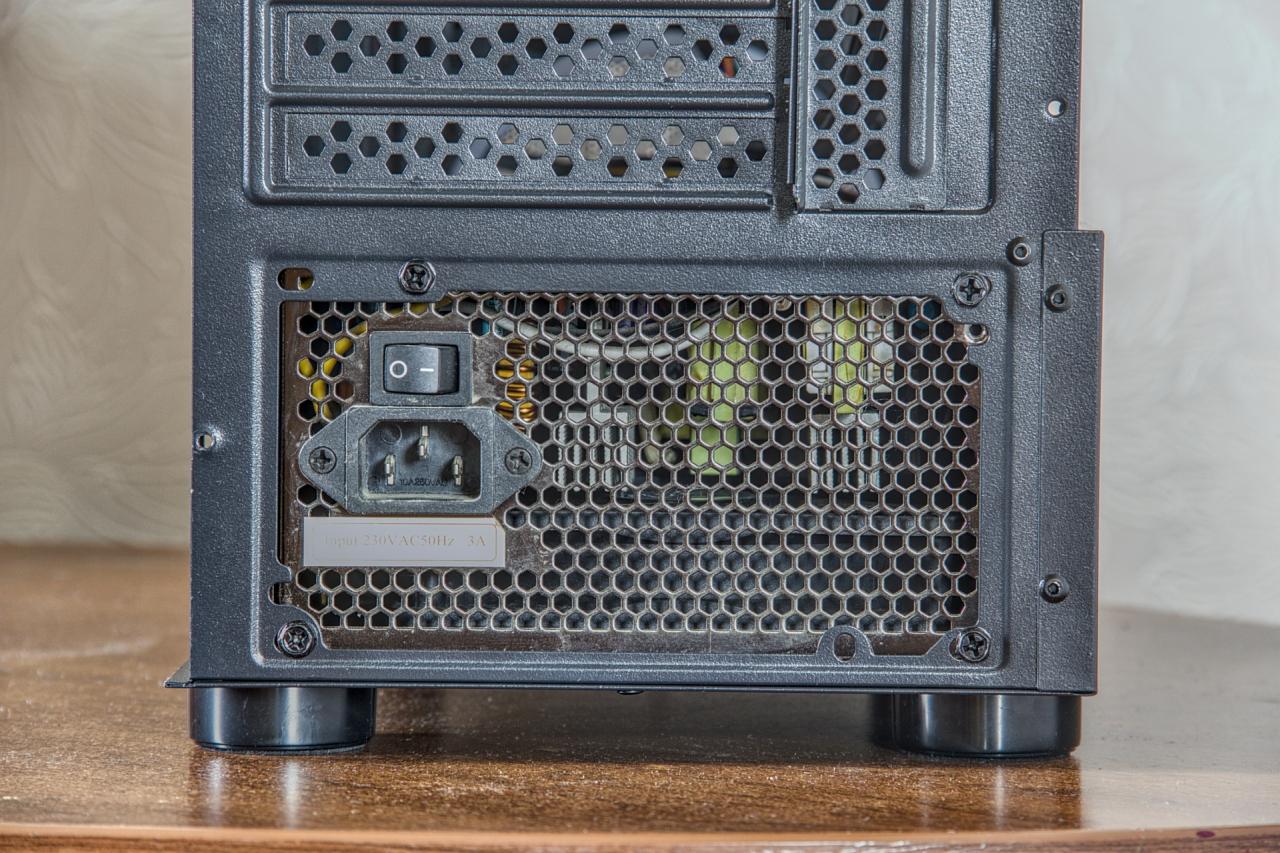

Задняя панель выглядит привычно для башенных корпусов с нижним расположением блока питания. Обращает внимание большое количество выштампованных рёбер жёсткости.

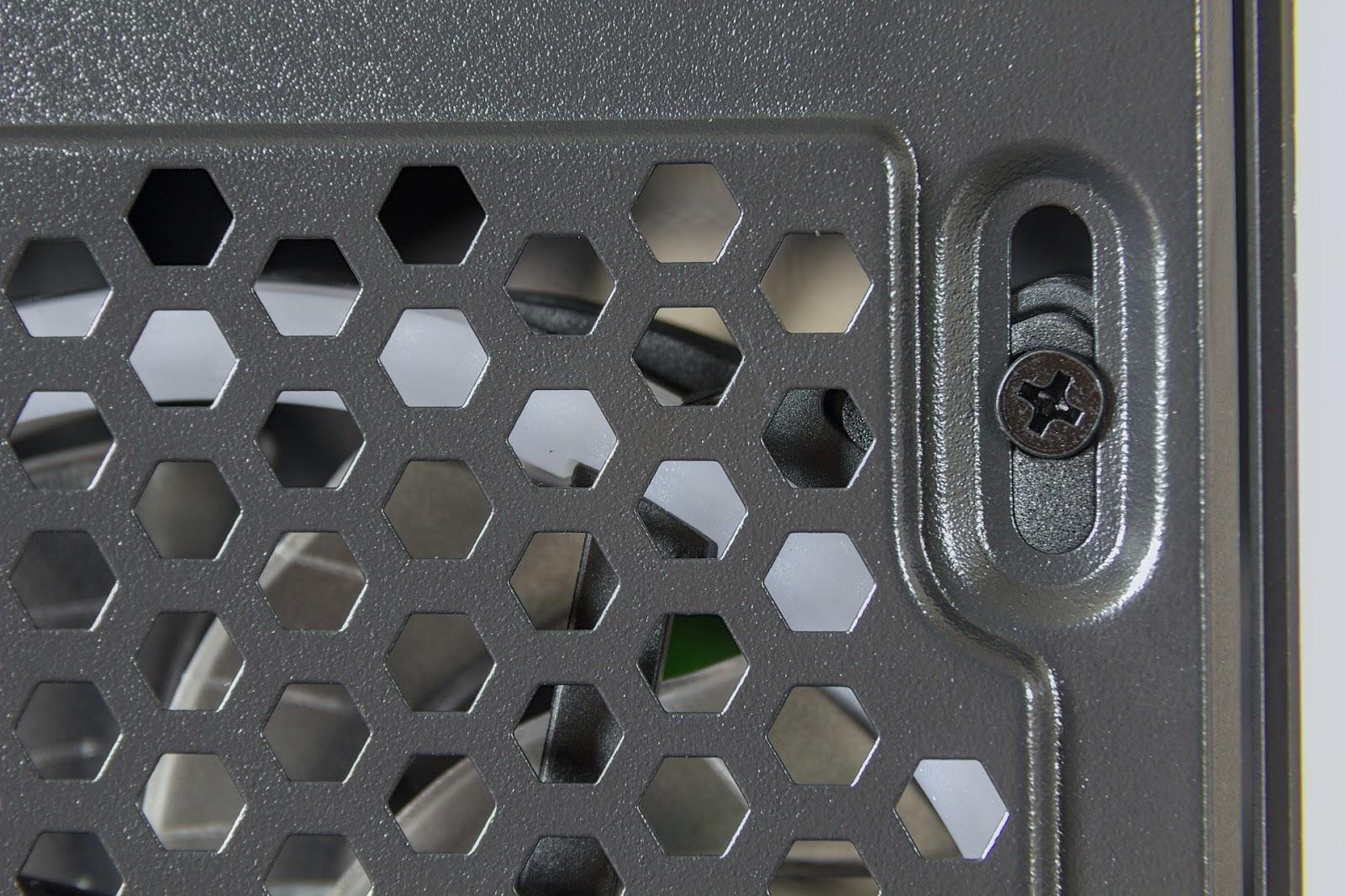

Корпус позволяет регулировать положение вентилятора на задней стенке в пределах 2 см.

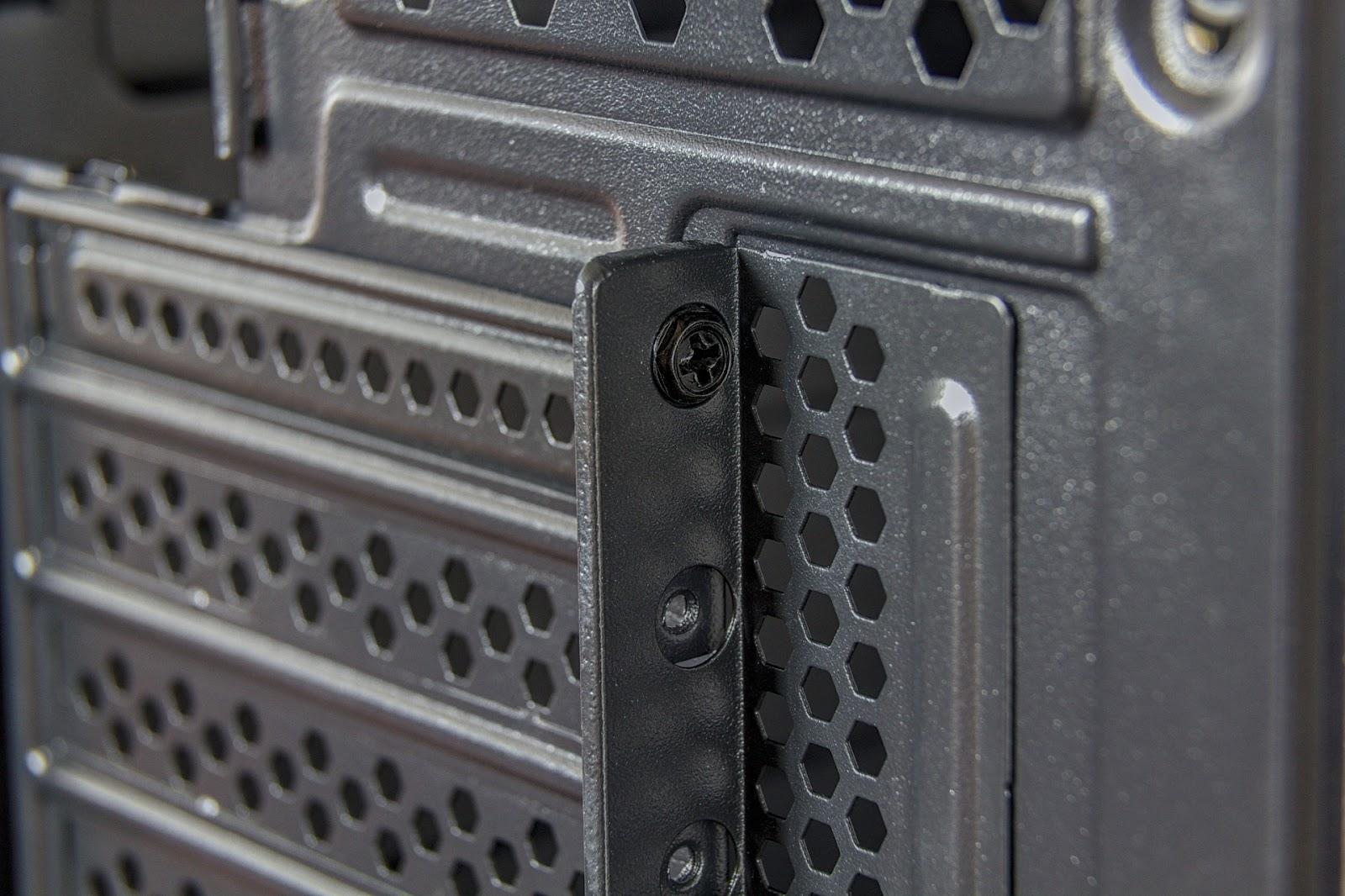

В корпусе 7 слотов для карт расширения PCI Express. Первая заглушка съёмная и закреплена винтиком, остальные придётся выламывать. Для надёжного крепления карт используется съёмная перфорированная прижимная планка. Её можно демонтировать, например, если захотите использовать СЖО с радиатором снаружи корпуса.

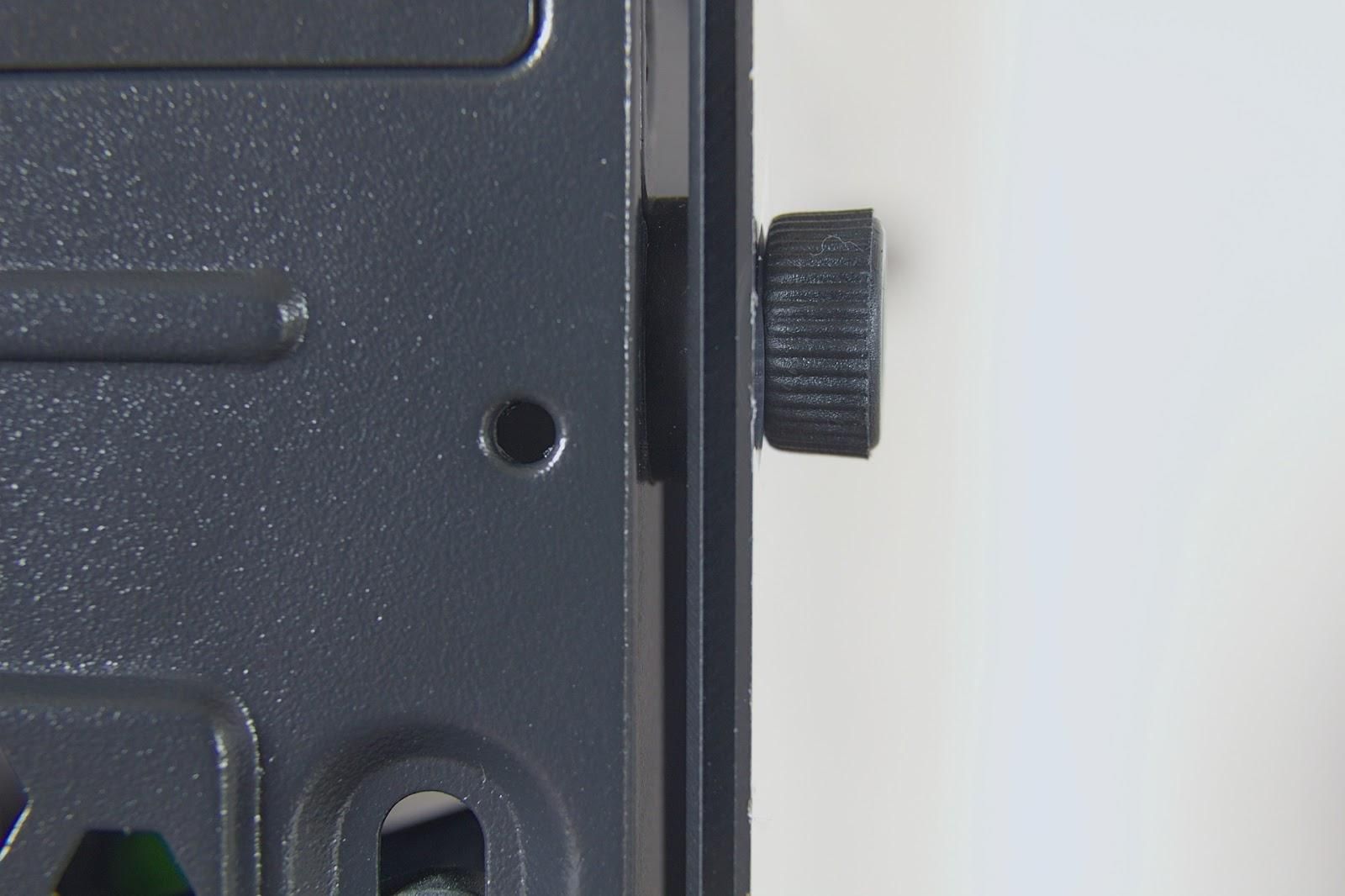

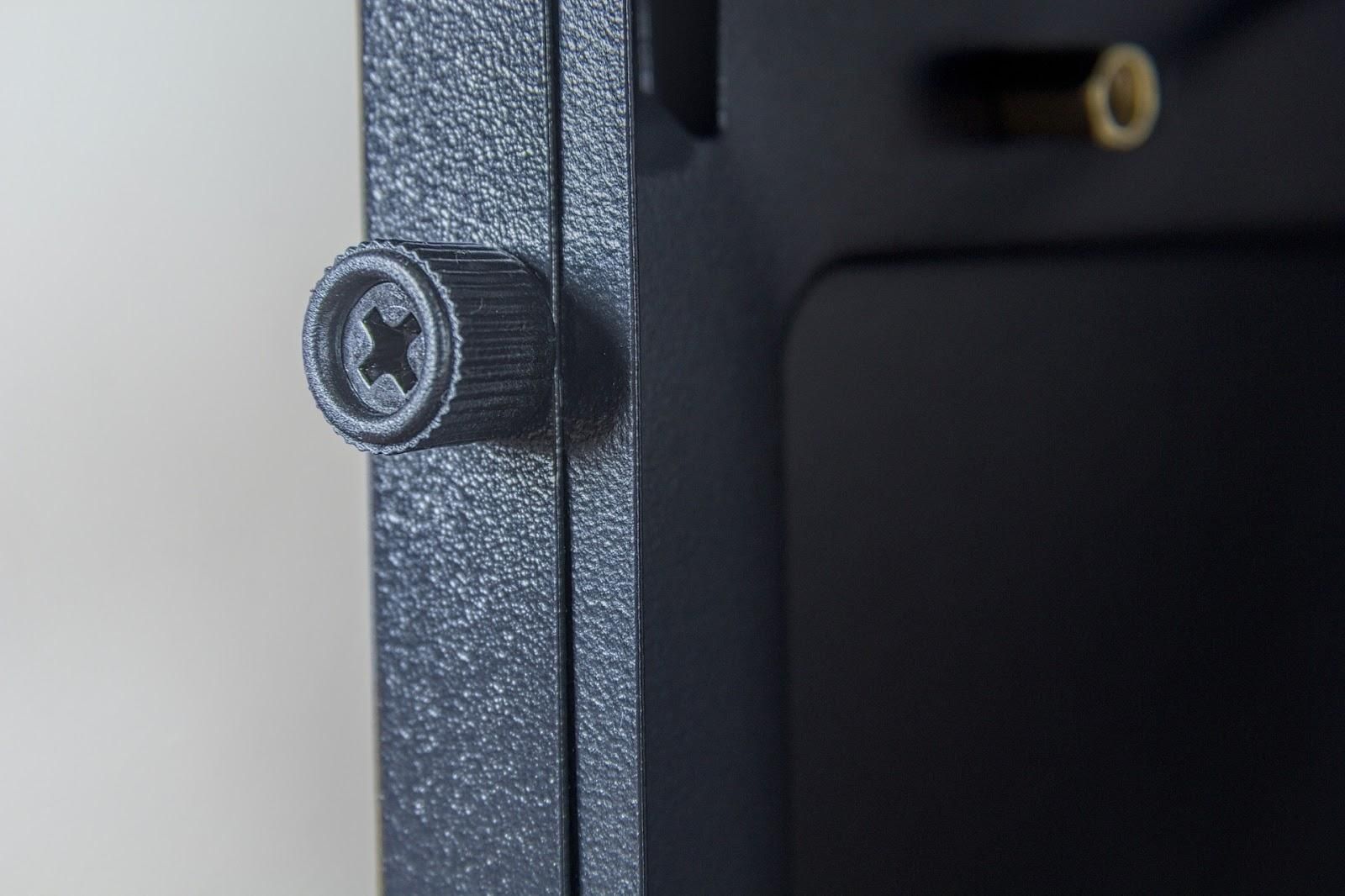

Правая боковая стенка держится на двух винтах 6-32x6 с накатанной головкой.

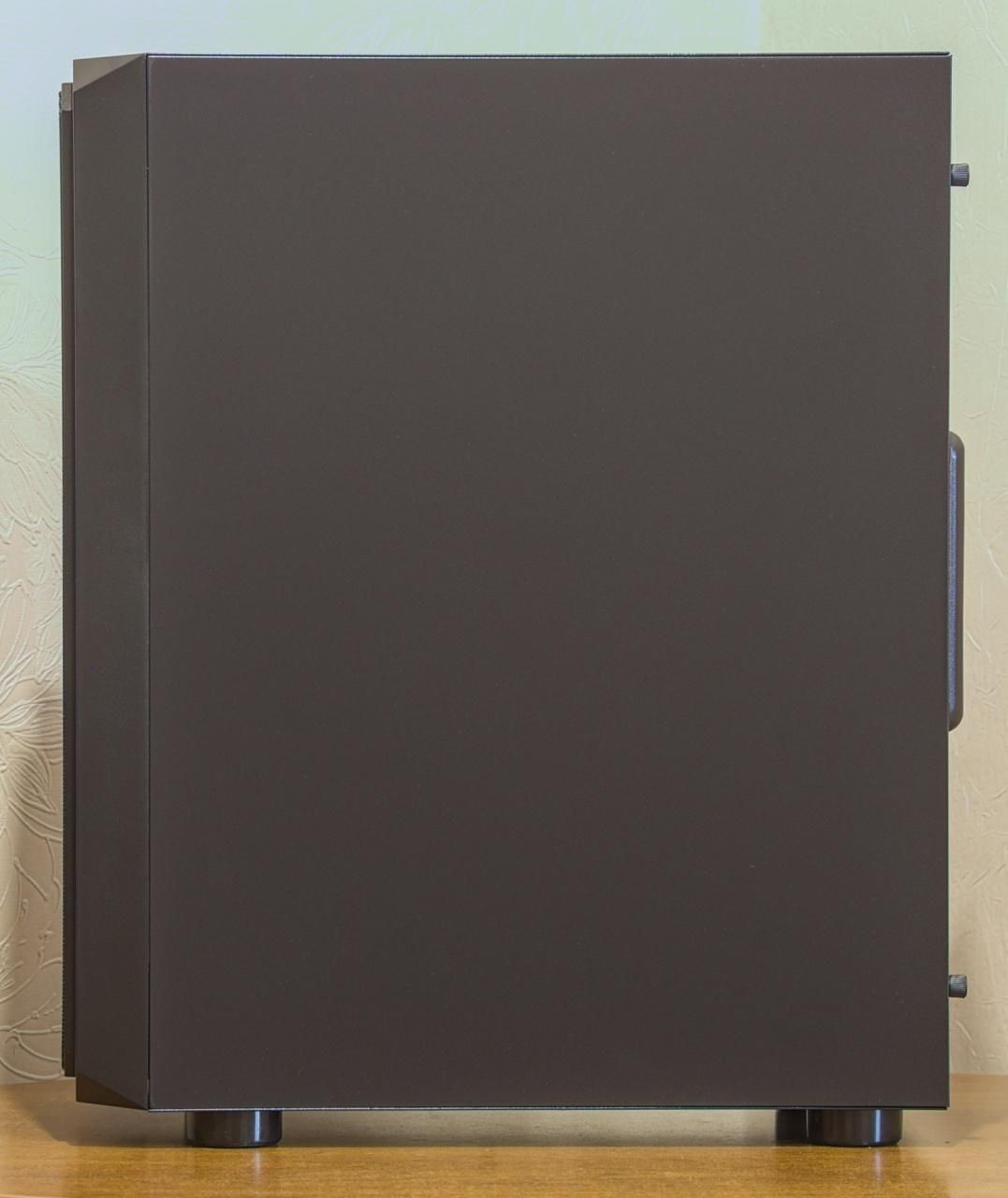

О самой правой боковой панели сказать почти нечего — это ровная металлическая стенка без каких-либо функциональных элементов.

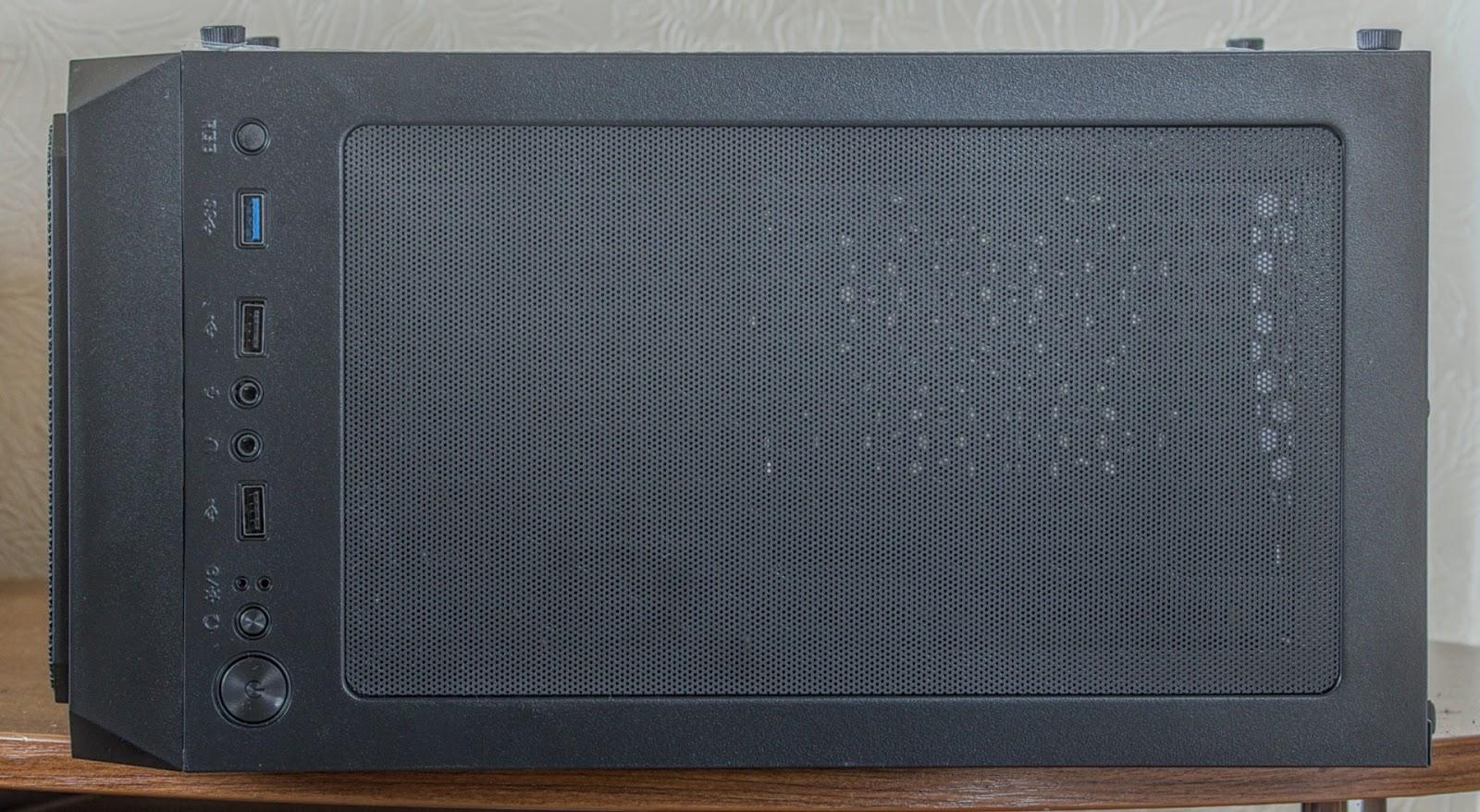

Верхняя панель на большей части площади прикрыта сеткой, а в передней части — той, что обращена к пользователю — разместили кнопки, индикаторы и порты ввода-вывода.

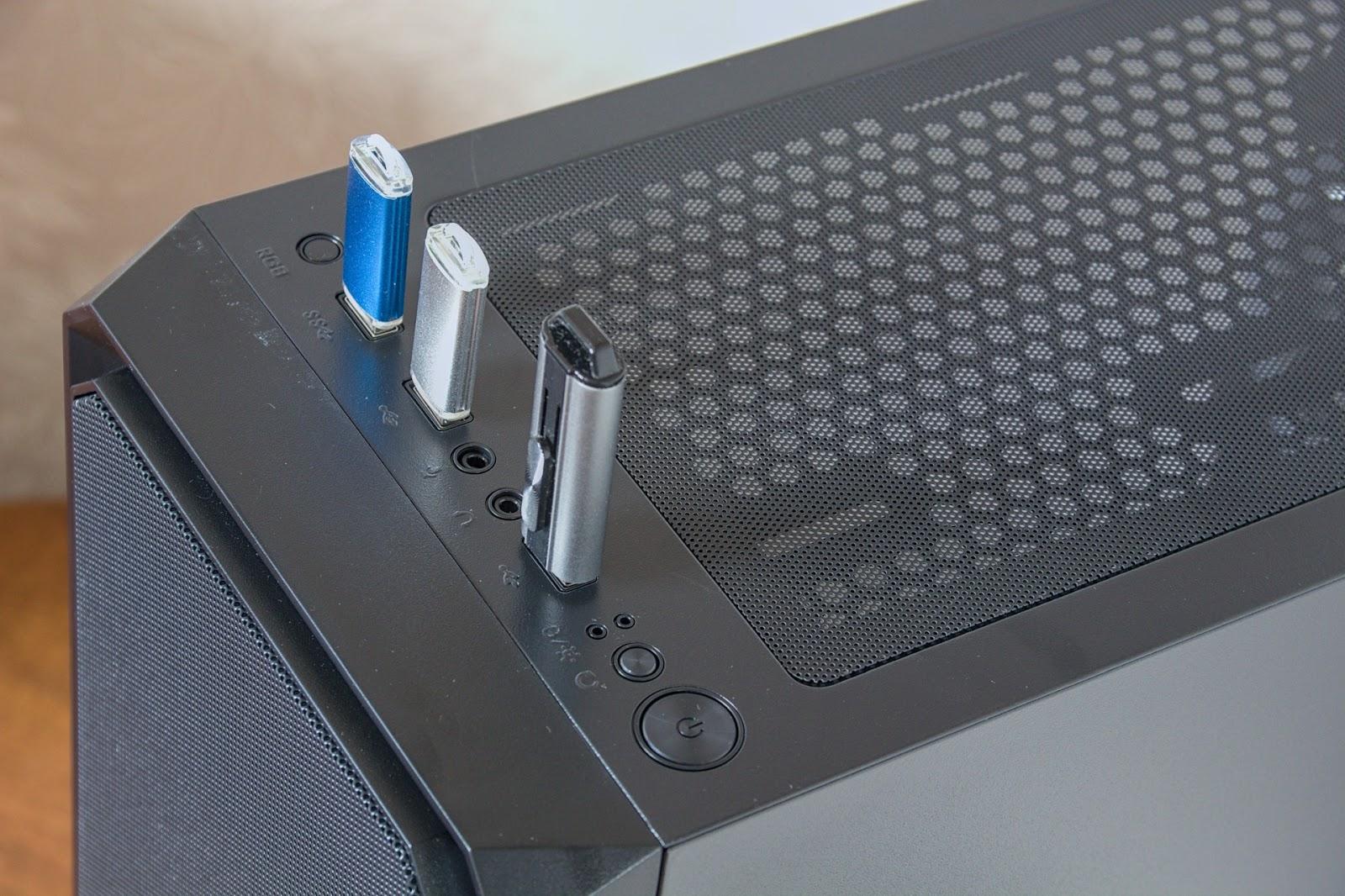

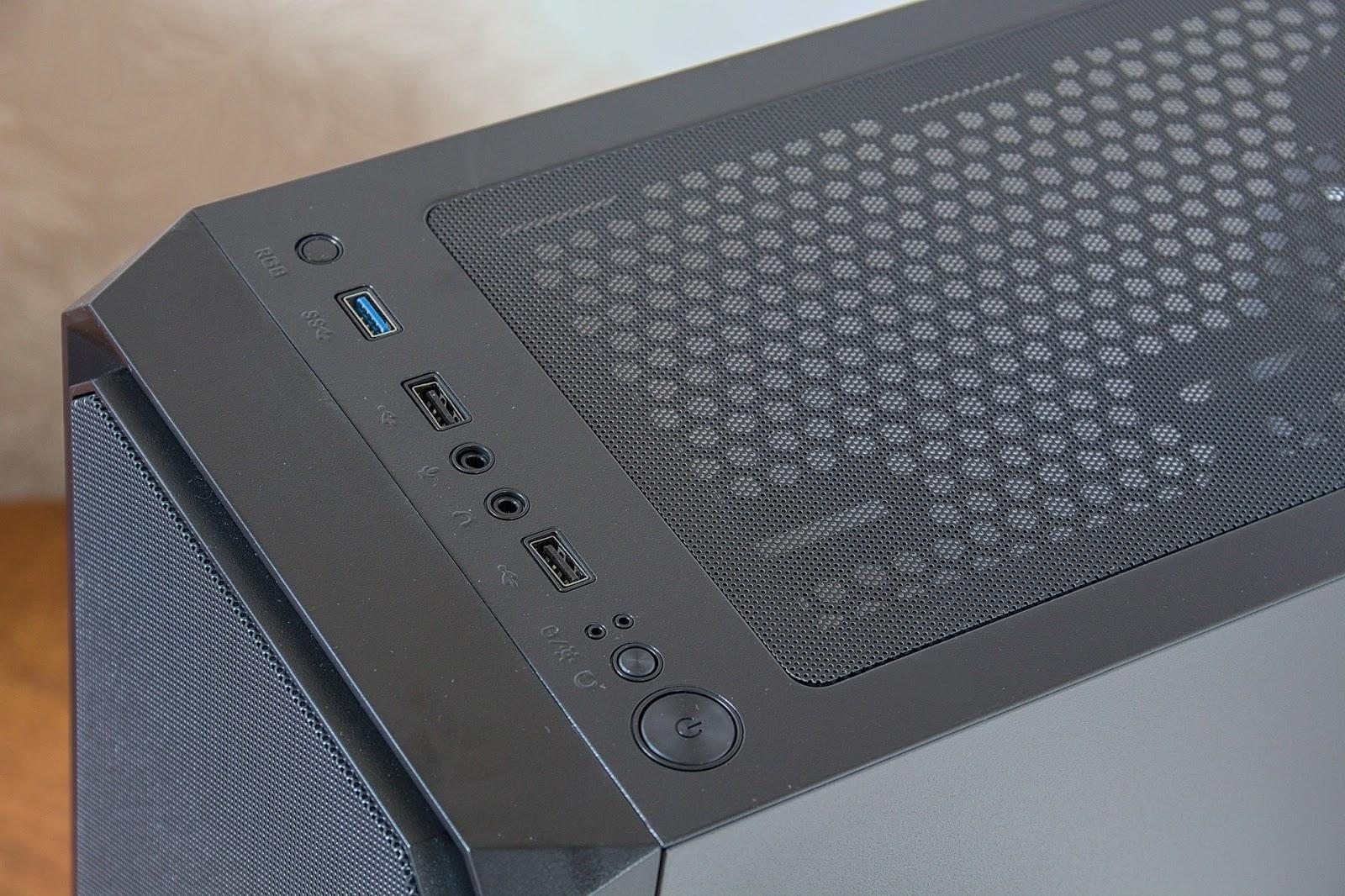

Корпус предлагает 2 порта USB 2.0, порт USB 3.0 и разъёмы 3.5 мм для наушников и микрофона. Кнопки включения и сброса, индикаторы питания и активности дисков также в наличии.

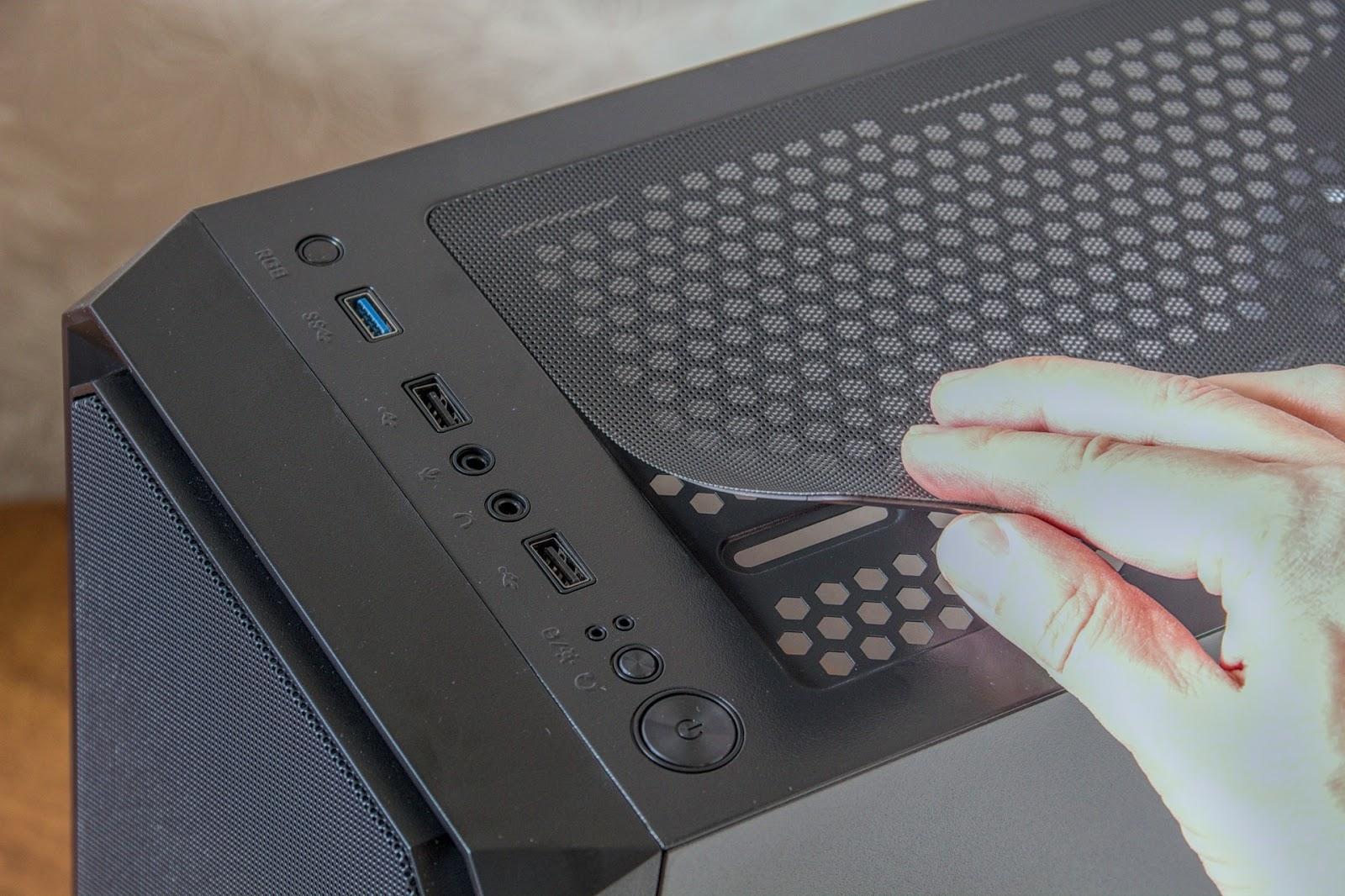

Пылевой магнитный фильтр на верхней панели съёмный. Он фиксируется заподлицо, но если крепить вентиляторы или радиатор СЖО винтами с крупной головкой, будет выступать.

Расстояние между портами USB комфортное, даже массивные флешки не мешают друг другу.

В корпусе есть кнопка с надписью RGB. Очевидно, она задумывалась для управления подсветкой. Однако по факту это не кнопка, а просто заглушка.

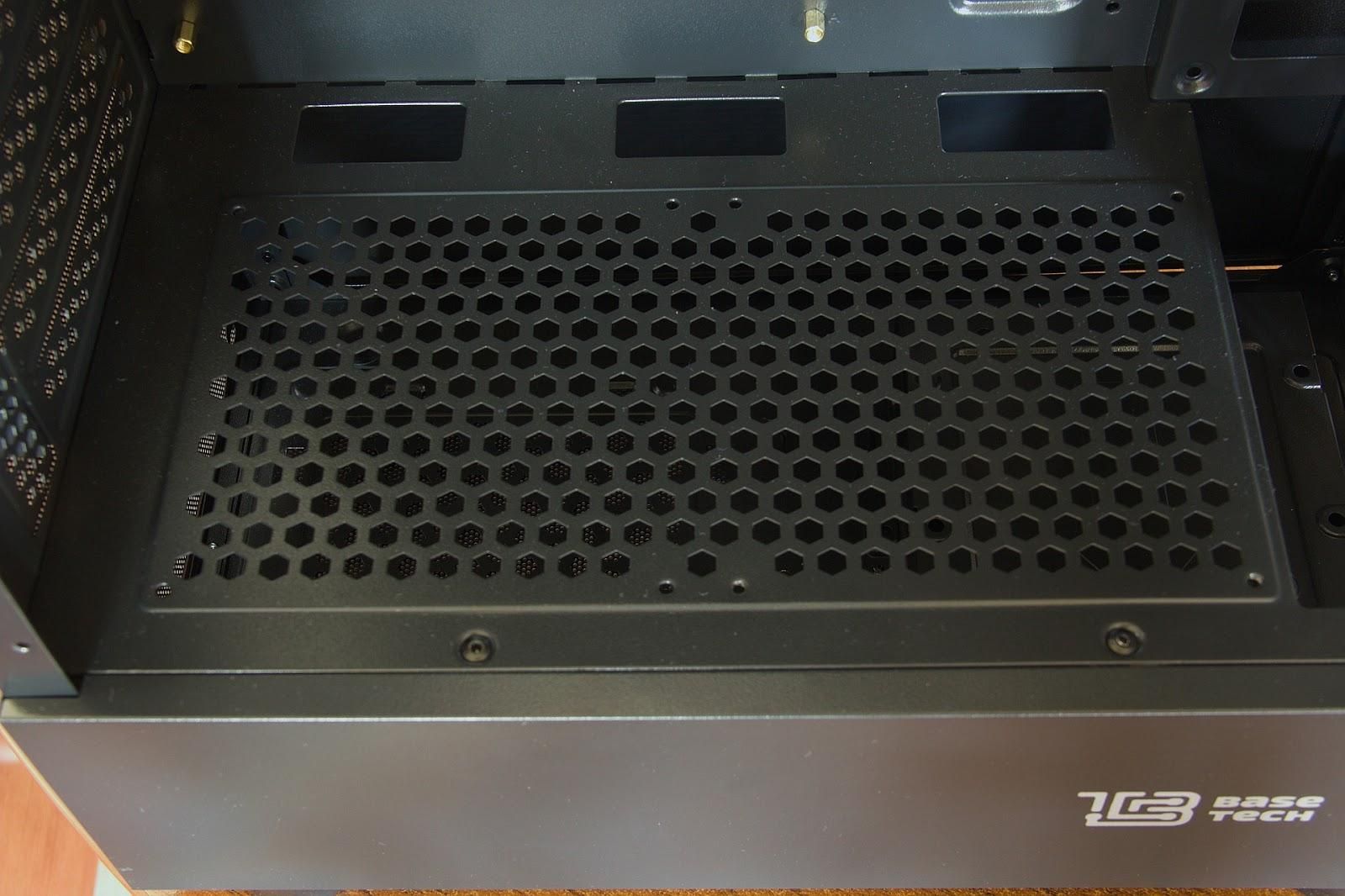

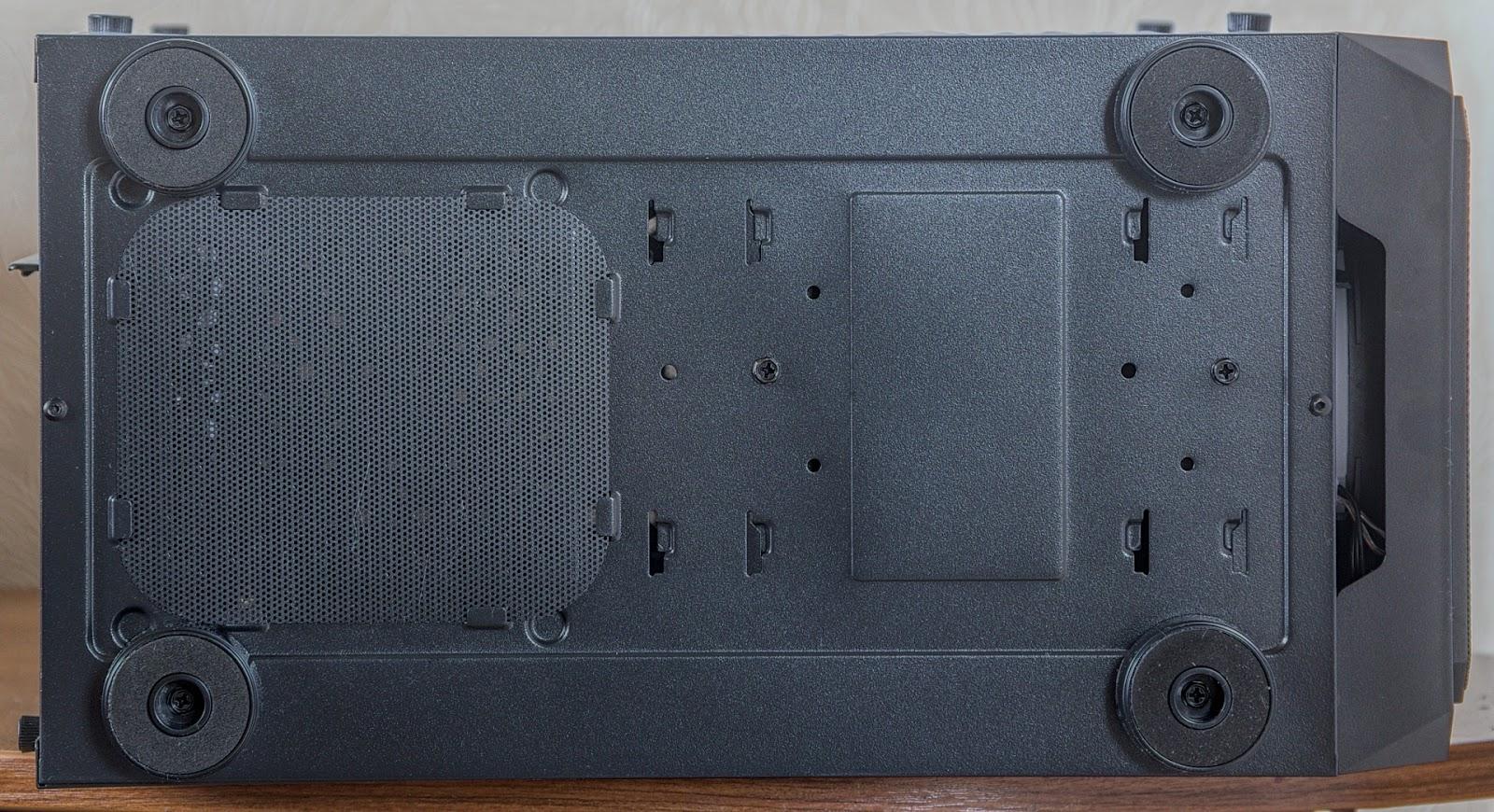

На дне корпуса расположены ножки, съёмный пылевой фильтр для блока питания и винты крепления корзины для накопителей.

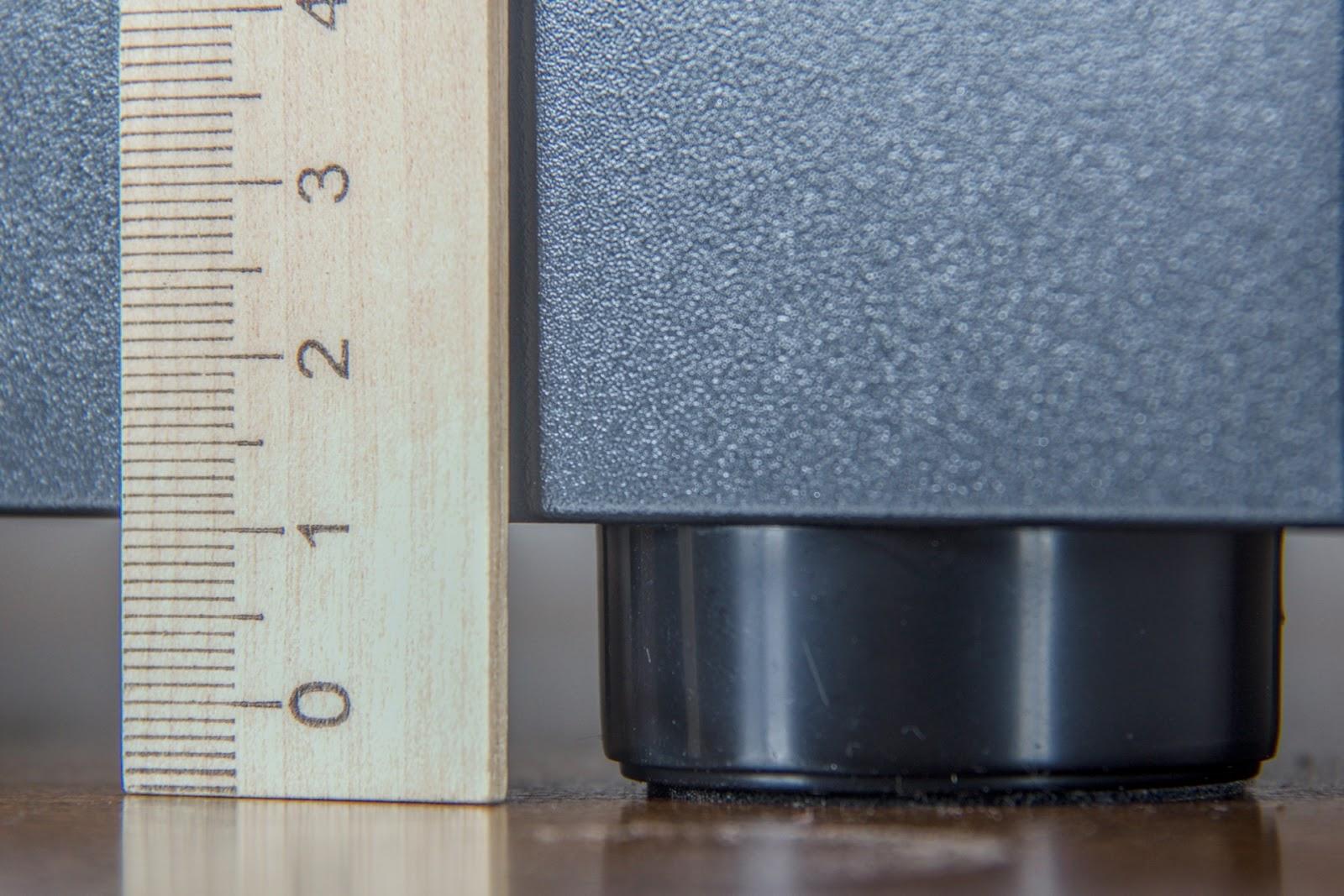

Ножки приподнимают корпус над поверхностью на 15 мм. Нижняя часть ножек покрыта материалом, напоминающим войлок. Он не препятствует скольжению, а скорее способствует ему — корпус легко передвигать, не боясь за мебель или пол. Ножки съёмные, но демонтировать их стоит, только если у блока питания вентилятор смотрит вверх. Диаметр ножек 40 мм.



Система охлаждения

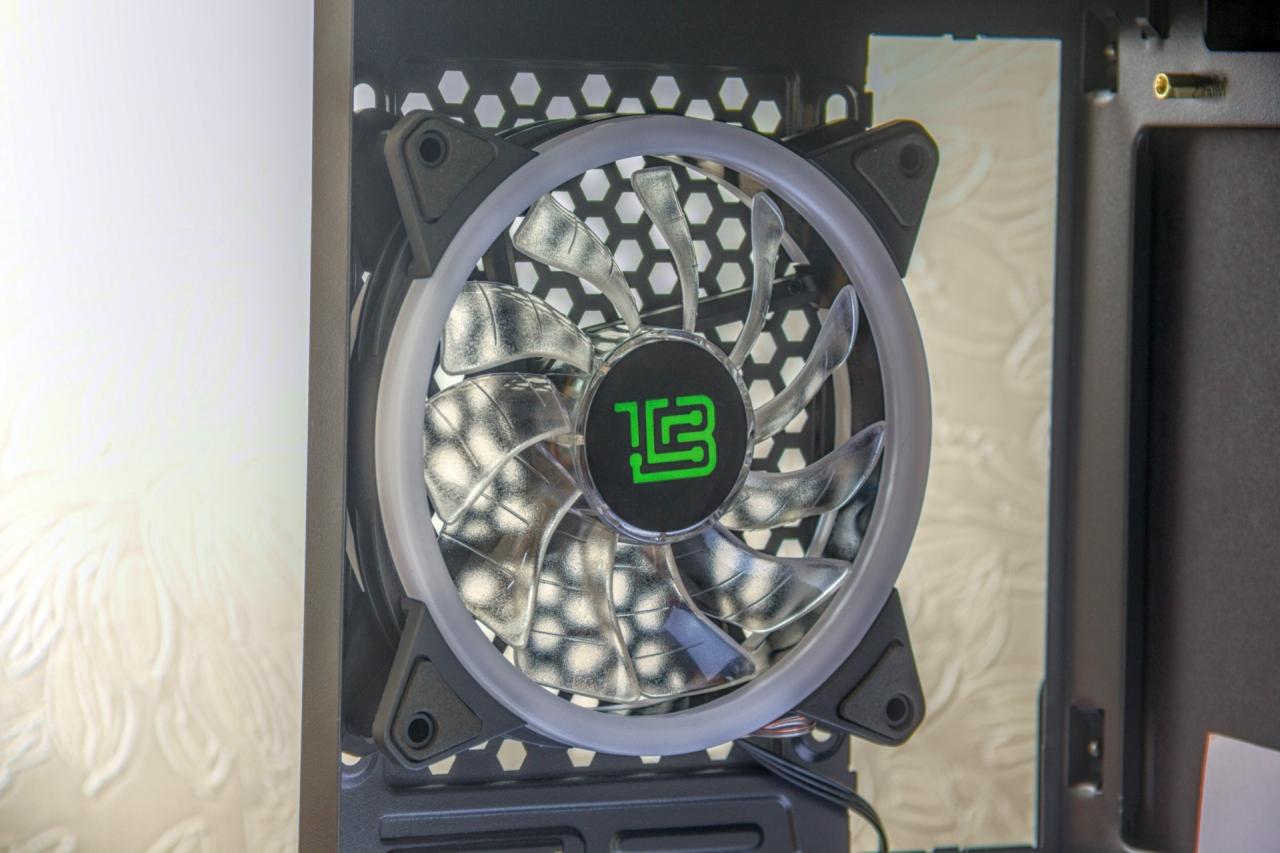

Встроенная система охлаждения корпуса BaseTech GFX-03 представлена четырьмя одинаковыми вентиляторами. Это 120-мм модель без какой-либо маркировки (если не считать логотипа бренда на роторе). Три вентилятора размещены на передней панели (на вдув) и один — на задней (на выдув).

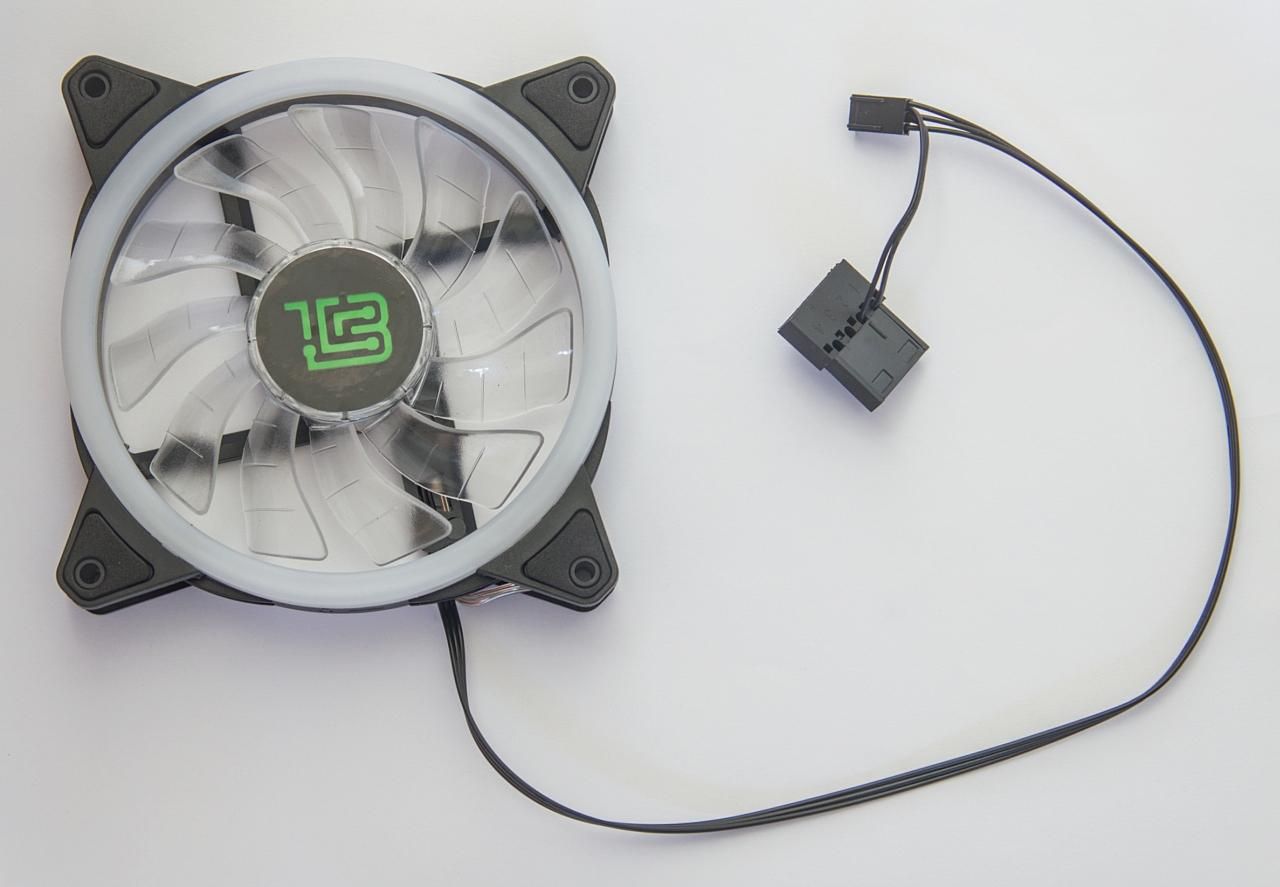

Вентилятор оснащён двумя коннекторами — 3pin для подключения к материнской плате и 4pin для подключения к блоку питания. 4-пиновый коннектор — в конфигурации Male+Female, что позволяет подключать устройства цепочкой, не занимая отдельного разъёма блока питания. Длина провода до разъёма 3pin — 30 см, до разъёма 4pin — 35 см. Корпус поставляется с вентиляторами, соединёнными между собой с помощью коннекторов 4pin. Достаточно подключить единственный разъём к материнской плате или БП, чтобы запитать систему охлаждения.

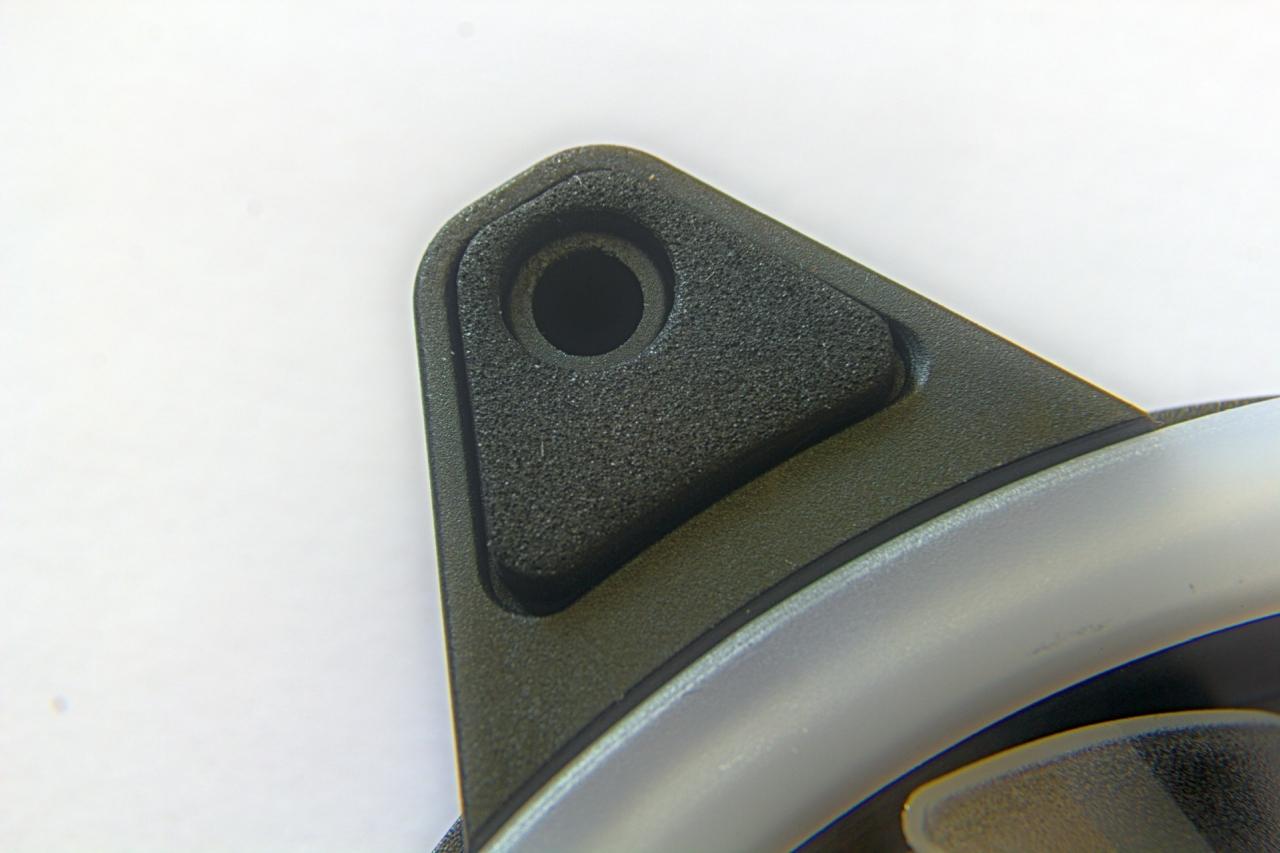

Вентилятор достаточно продвинутый с технической точки зрения. В частности, на углах имеются резиновые прокладки, для гашения вибраций от вентилятора на корпус.

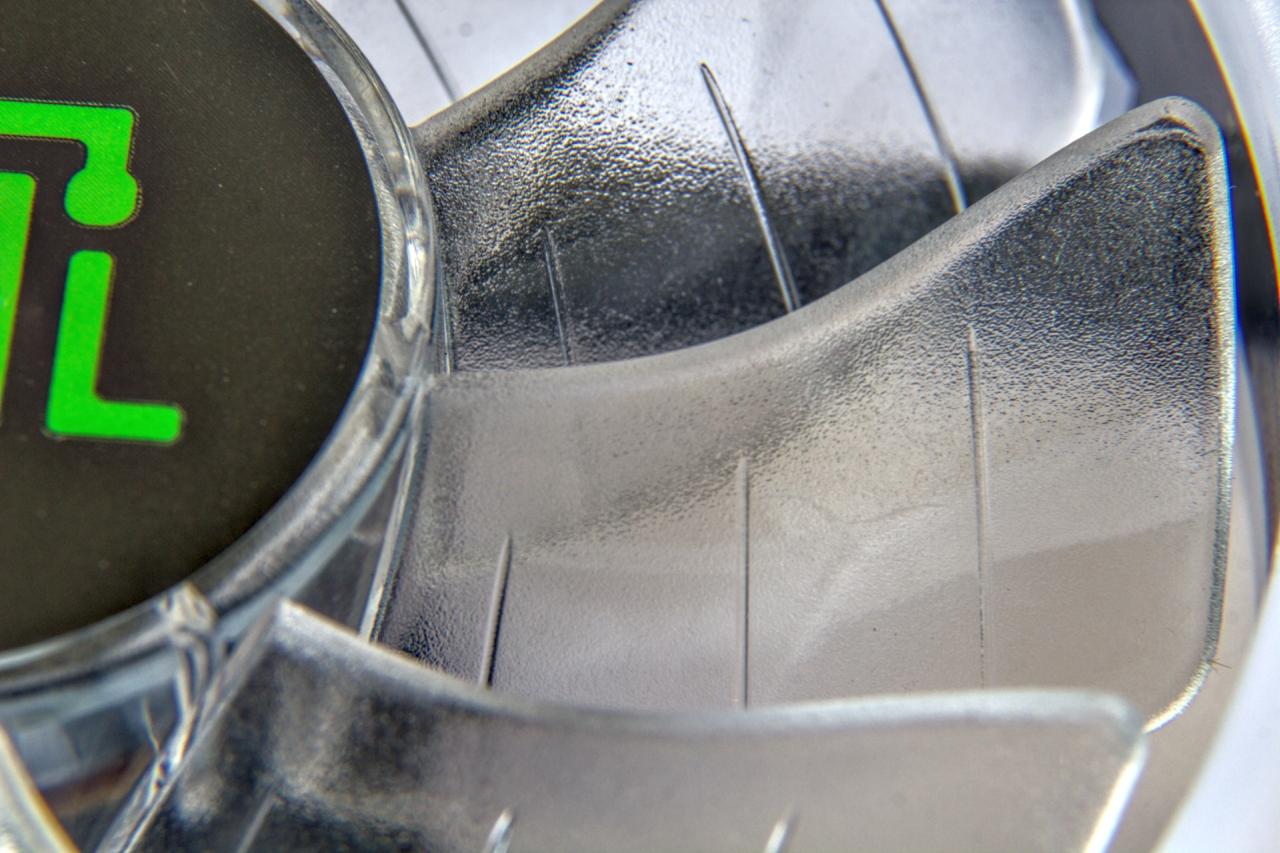

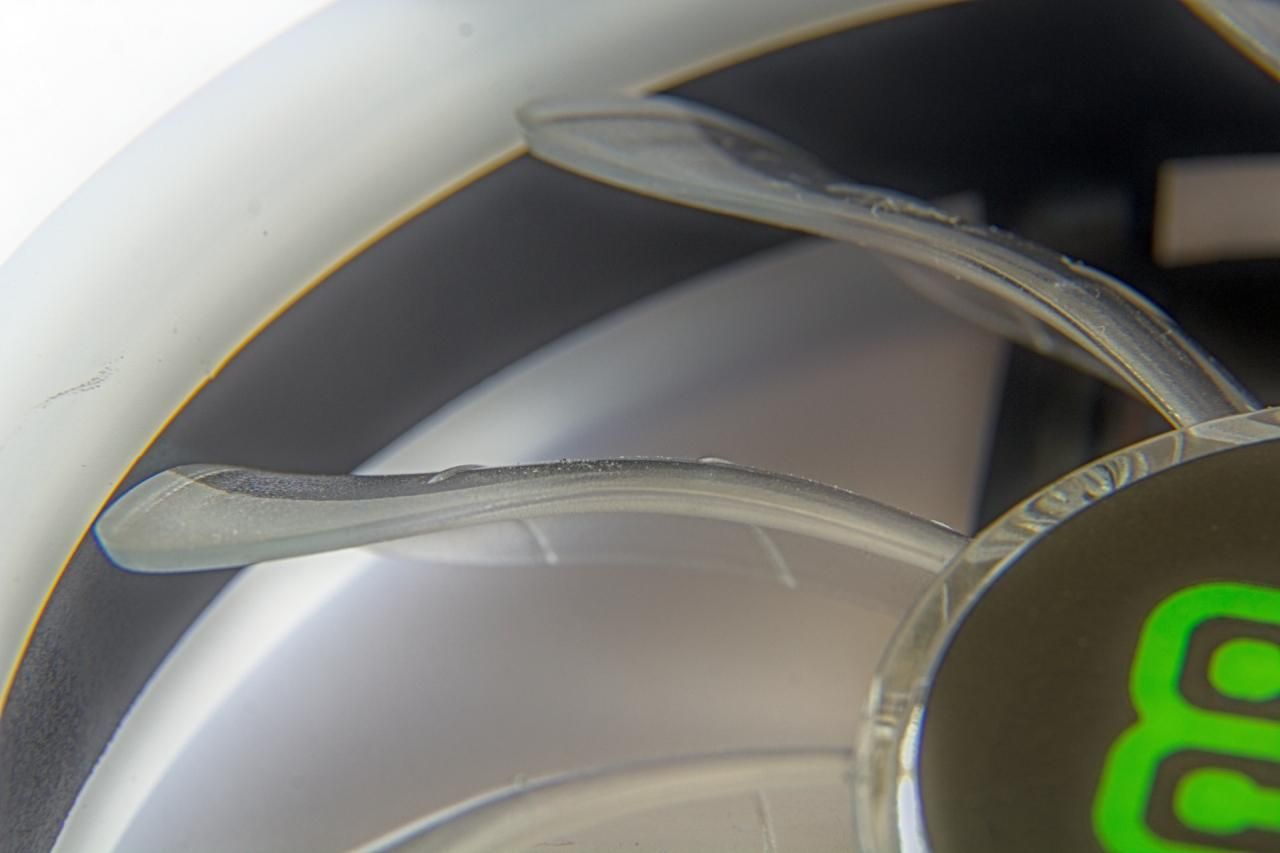

Лопасти вентилятора имеют изогнутую форму, а на внешней стороне можно заметить три насечки — очевидно, для увеличения воздушного потока.

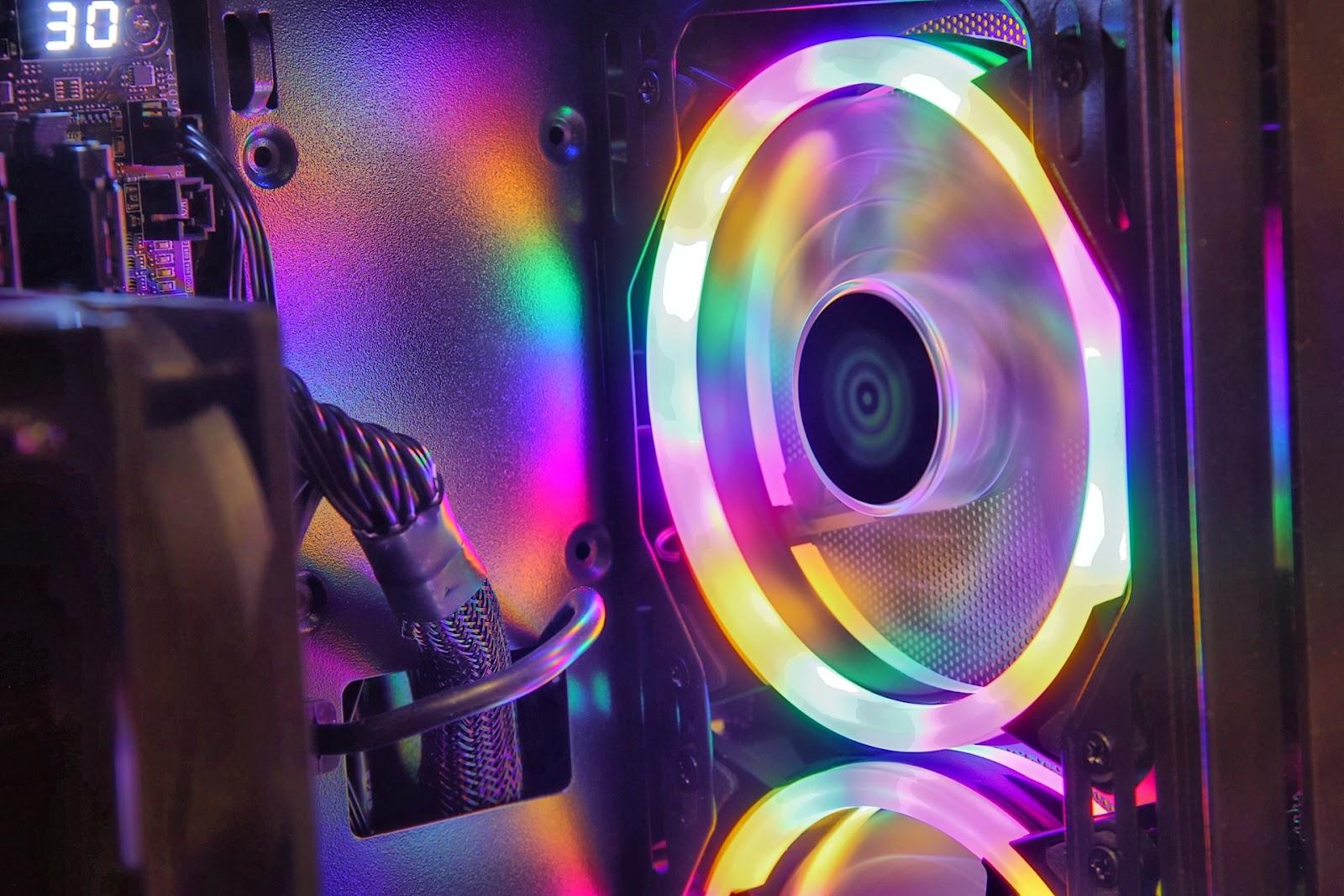

За белой матовой накладкой на раме вентилятора скрывается россыпь светодиодов. Корпус GFX-03 не оснащён отдельным коннектором ARGB, поэтому подсветка здесь статичная. Её яркость зависит от подаваемого на вентилятор напряжения, но во всех случаях выглядит она великолепно.

Я проверил один из комплектных вентиляторов на тестовом стенде, состоящем из лабораторного БП, шумомера и тахометра. Проверка показала, что в корпусе BaseTech GFX-03 установлены те же вентиляторы, что и в более продвинутом GFX-05. Так, почти полностью совпадают диапазоны скоростей (480−1170 об/мин), стартовое напряжение (4 В) и максимальная потребляемая мощность (4.5 Вт). Качество изготовления также порадовало — никаких паразитных призвуков вентиляторы не издают. Даже на максимальных оборотах слышен только аэродинамический шум, напоминающий шелест.

В таблице ниже приведена раскладка по уровню шума и оборотам вентилятора в зависимости от подаваемого напряжения.



Помимо предустановленных, в корпусе имеются места для дополнительных вентиляторов. Правда, не везде их будет легко установить. Например, на крышке отсека для блока питания производитель предусмотрел места для двух 120-мм вентиляторов.

Однако отверстия в точках крепления соответствуют резьбе M3, и чтобы закрепить вентиляторы, понадобятся винты длиной 30 мм. В комплекте поставки их нет, и найти их в продаже будет непросто.

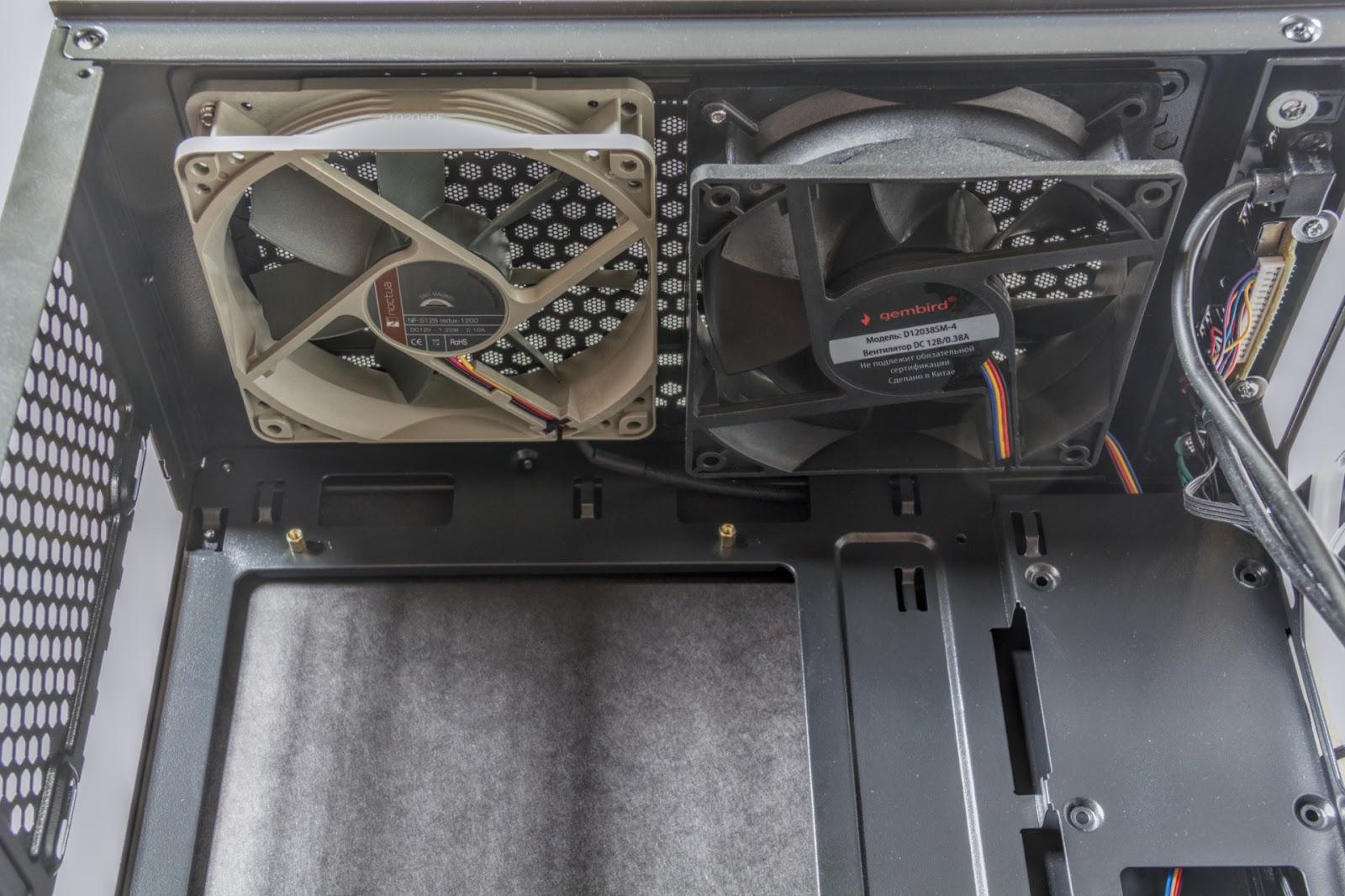

На верхней панели всё без неожиданностей — два 120-мм вентилятора можно закрепить на саморезах M5, которые как правило идут в комплекте с вертушкой.

Поддержка систем жидкостного охлаждения на верхней панели не заявлена. У меня не было возможности проверить совместимость, но скорее всего 240-мм СЖО будет конфликтовать с коммутатором портов и проводами на верхней панели корпуса. Кроме того, из-за небольшой высоты корпуса сэндвич из радиатора и вентиляторов перекроет отверстия для вывода кабелей над поддоном для материнской платы, что сильно усложнит прокладку кабеля питания процессора.

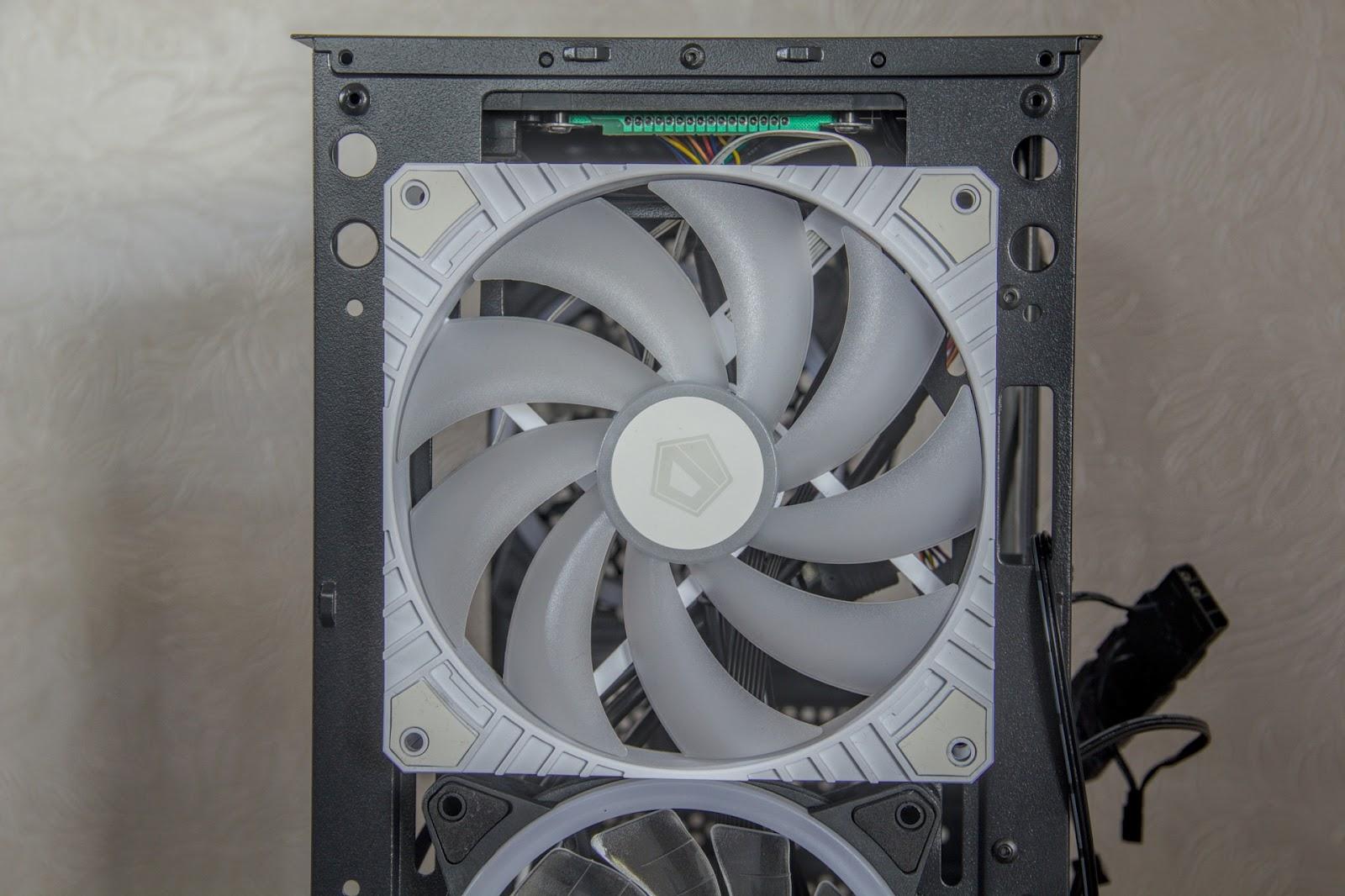

При осмотре вентиляторов на передней панели я заметил, что в корпусе имеются монтажные отверстия для более крупных вентиляторов.

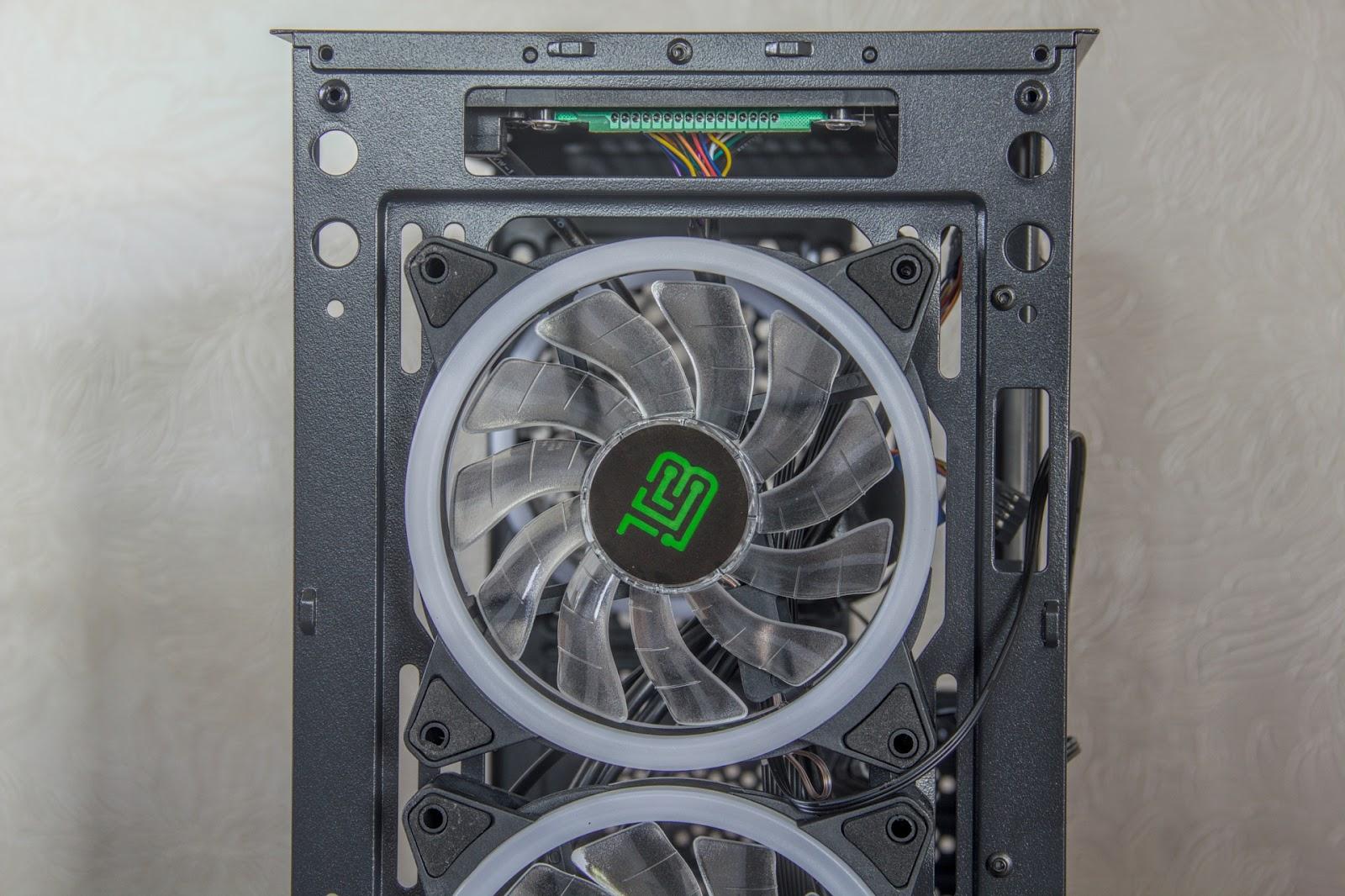

Действительно, вместо 120-мм вертушек можно использовать более крупные 140-мм. Однако высота корпуса позволяет установить только два таких вентилятора. Кроме того, круглые вырезы в передней панели соответствуют размерам 120-мм вентиляторов. Поэтому установка более крупных вентиляторов на переднюю панель возможна, но корпус с ними будет выглядеть не лучшим образом.



Внутреннее устройство

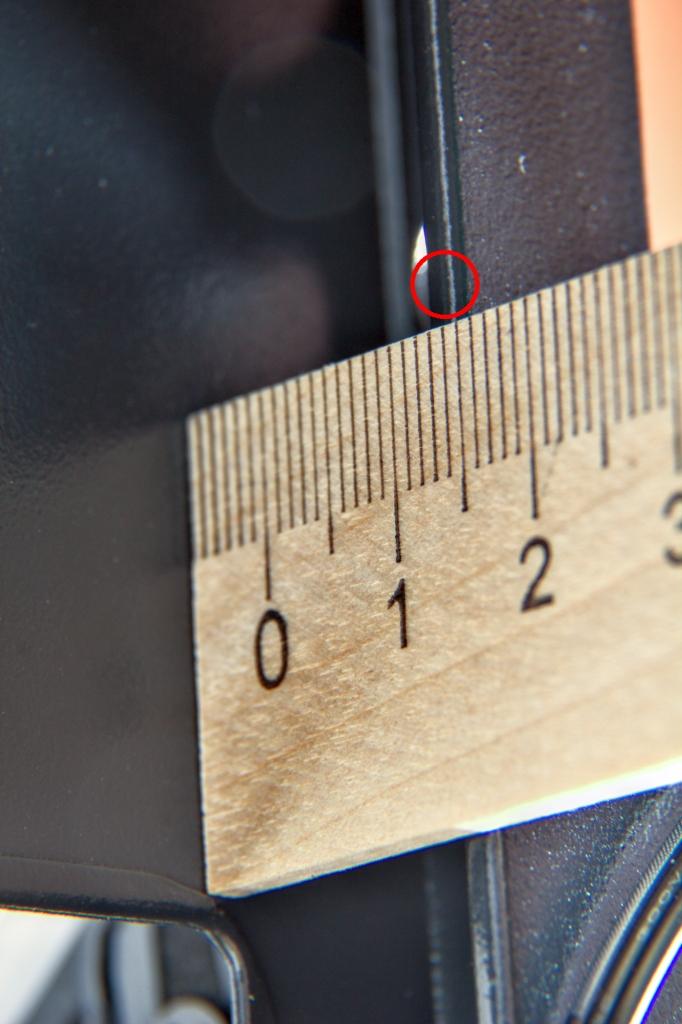

Замеры штангенциркулем показали, что толщина металла шасси составляет 0.5 мм. Это не много, но корпус не ощущается хлипким, за то следует благодарить многочисленные штампованные рёбра жёсткости. Отмечу ещё, что все края корпуса завальцованы — металл там в два слоя.

Корпус BaseTech GFX-03 готов приютить материнские платы типоразмера ATX и более компактные (mATX, mini-ITX). В поддоне для платы предустановлены шесть стоек, остальные при необходимости можно взять из комплекта поставки.

Замечу, что стоек всего 8 штук. Для плат ATX может понадобиться 9, хотя в большинстве современных плат одно из монтажных отверстий для стоек перекрыто радиатором для M.2 SSD и потому не используется. Кроме того, в корпусе используются самые распространённые стойки с внешней резьбой 6-32 и внутренней M3 — найти подходящую стойку не составит труда.

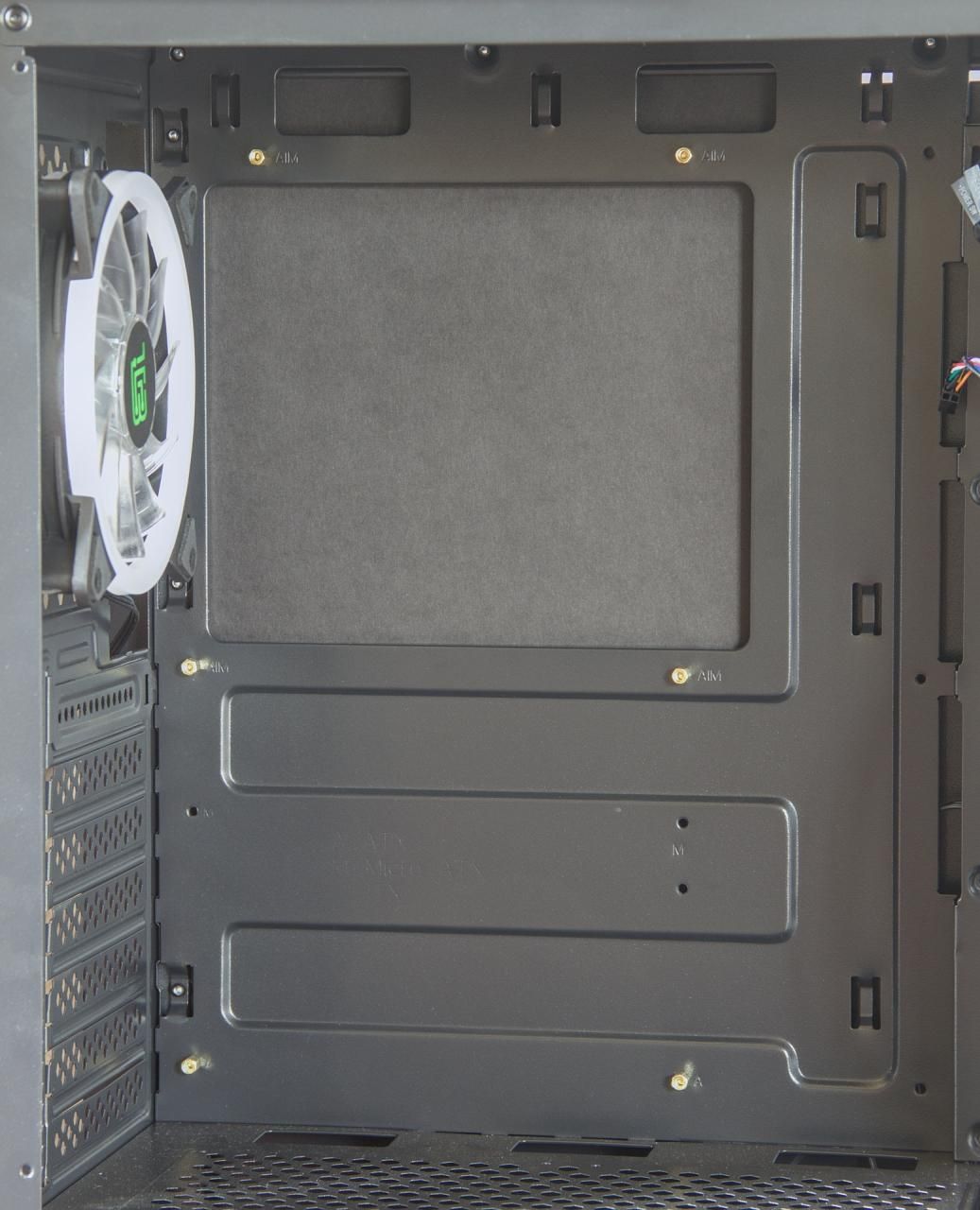

В верхней части поддона для мат. платы имеется очень крупное отверстие, благодаря которому обслуживать систему охлаждения процессора можно без демонтажа системной платы. Корпус не совместим с платами, оснащёнными разъёмами с обратной стороны (Back-Connect).

Кабельный менеджмент — слабая сторона данного корпуса. Поддон для материнской платы расположен всего в нескольких миллиметрах от правой боковой крышки, из-за чего проложить за ним можно только тонкие и плоские кабели. Кабель питания процессора круглой формы, особенно в оплётке, разместить за поддоном не получится.

Однако слева от поддона имеется достаточно широкая ниша с парой отверстий для вывода кабелей. Здесь расстояние до боковой стенки составляет солидные 2 см, что позволит протянуть любые кабели от блока питания.

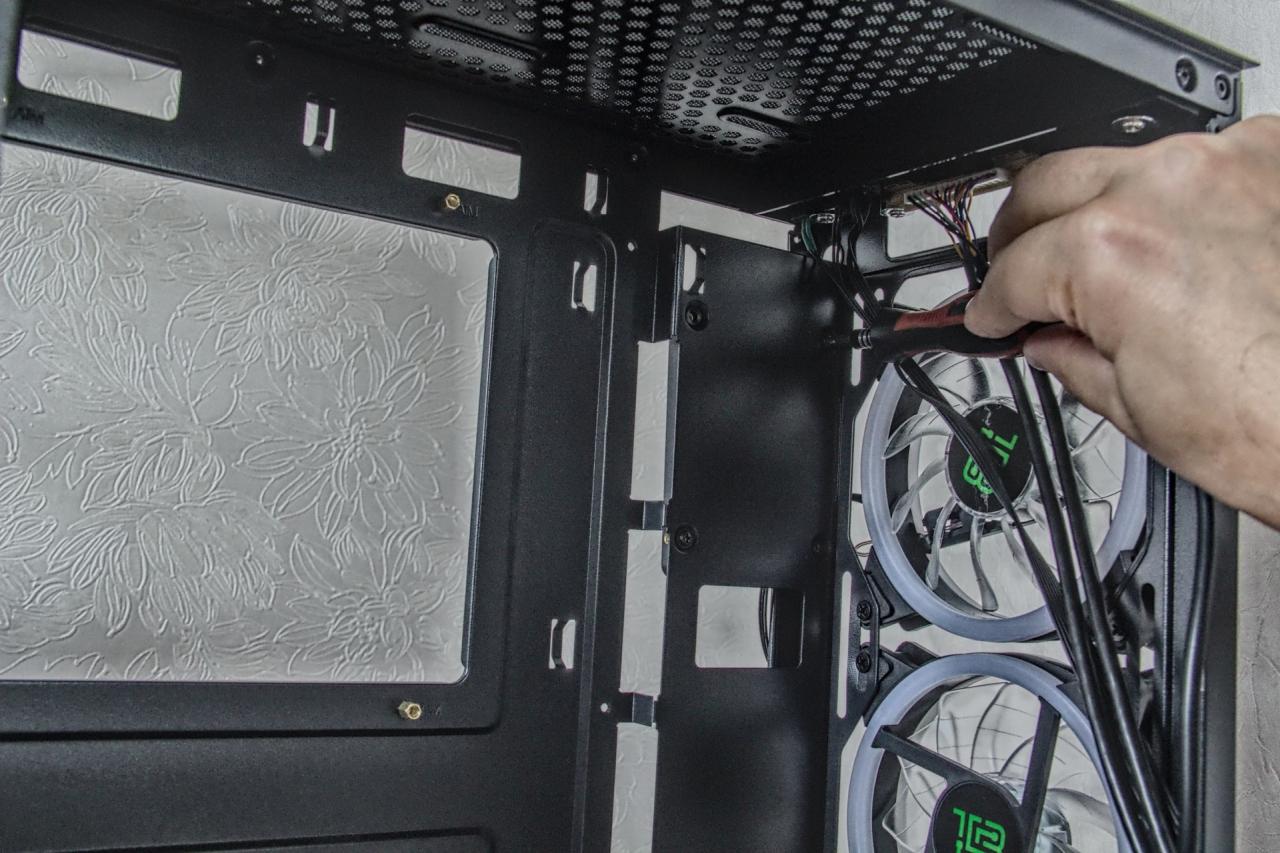

В корпусе достаточно креплений для кабельных стяжек, как за поддоном для материнской платы, так и на передней панели. Сами стяжки придётся приобрести отдельно — в комплекте с корпусом их нет.

Для корпуса заявлена поддержка процессорных кулеров высотой до 160 мм и видеокарт длиной до 300 мм. С кулером заявленная цифра соответствует реальной. Видеокарту длиной 300 мм установить возможно, но вставлять её придётся по-диагонали, а правый торец карты будет упираться в средний вентилятор передней панели. Из-за этого я рекомендую ставить в GFX-03 видеокарты длиной не более 280 мм.

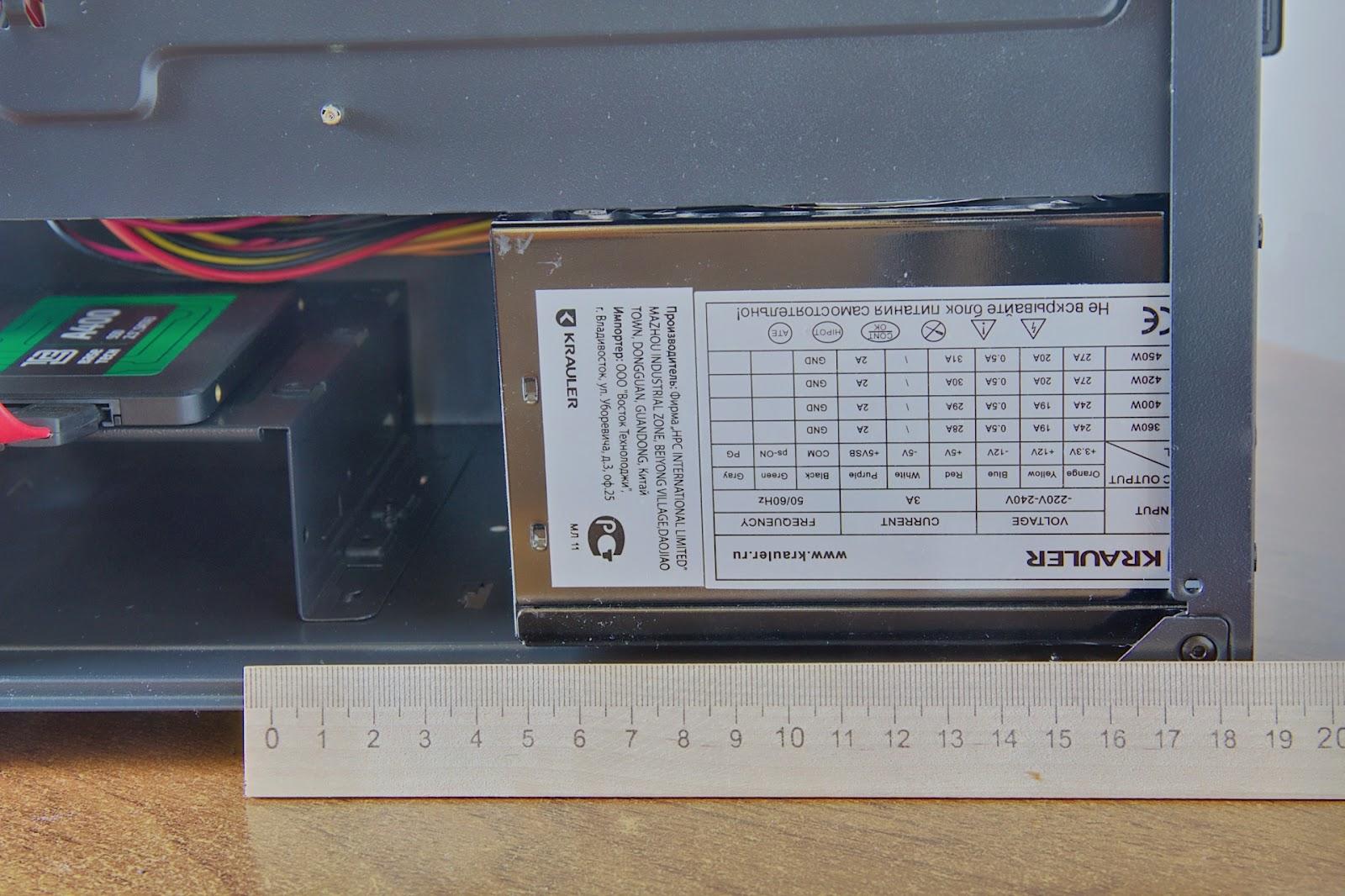

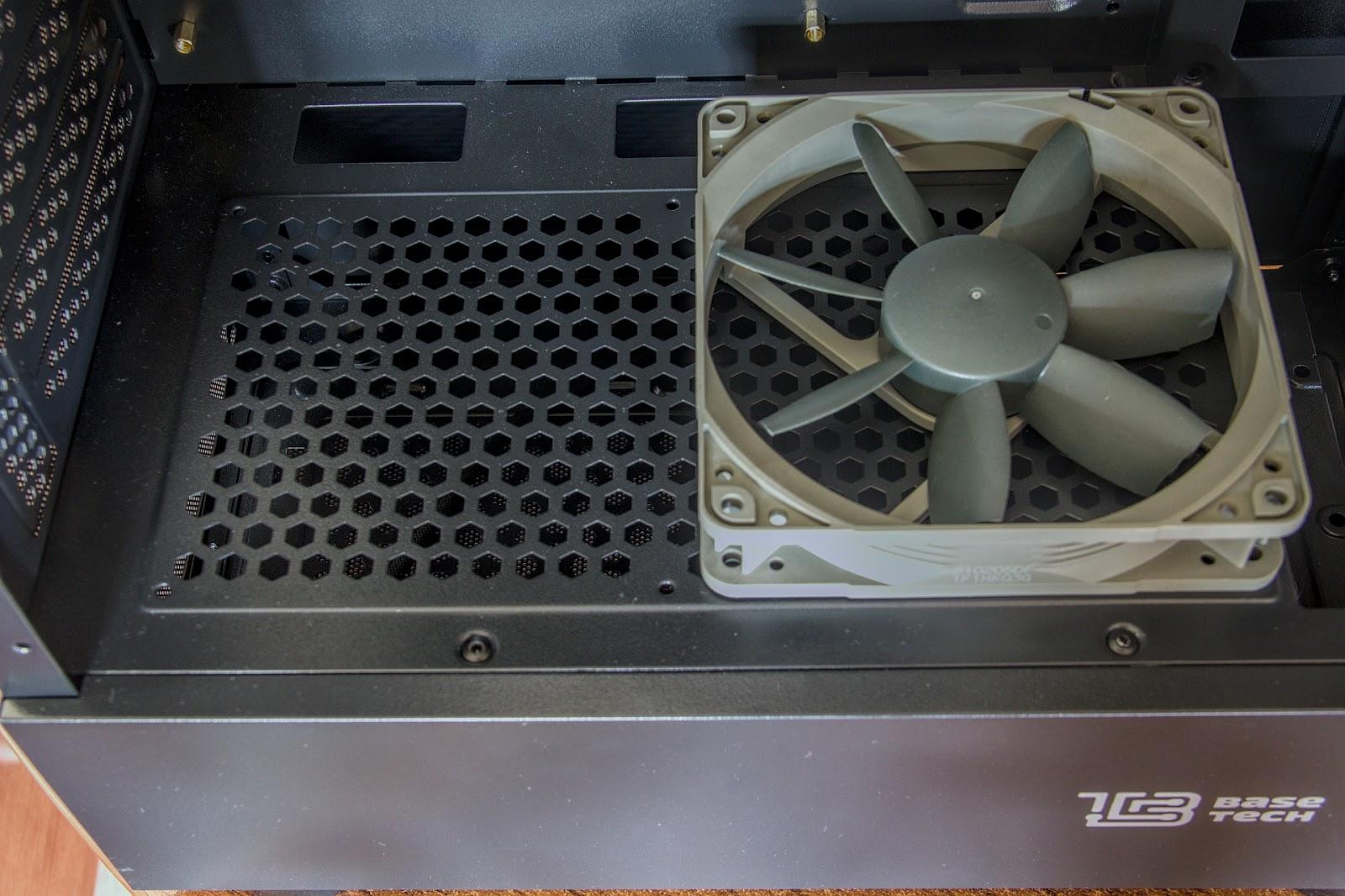

Максимальная длина блока питания зависит от корзины для жёстких дисков. Когда она установлена, длина БП ограничена 185 мм. Если дисковую корзину снять, в корпус поместится БП любой длины (до 300 мм). Блок питания приподнят над нижней поверхностью корпуса на 2 мм с помощью выштампованных ножек. Мягкое защитное покрытие на ножках, как в более дорогих корпусах, здесь отсутствует.

Блок питания в корпусе BaseTech GFX-03 можно разместить двумя способами — вентилятором вверх или вниз.

Отмечу, что с корпусом удобнее использовать блоки питания с несъёмными кабелями, желательно плоскими. В этом случае не будет конфликтов с дисковой корзиной в нижнем отсеке, а большинство проводов получится уложить за поддоном мат. платы.

Из-за распространения M.2 SSD и уменьшения количества SATA-портов в чипсетах многие современные корпуса позволяют установить не более четырёх SATA-накопителей. BaseTech GFX-03 следует этой тенденции — поддерживает до 3-х SSD/HDD типоразмера 2.5” и 2 HDD 3.5”, а общее количество дисков не должно превышать четырёх.

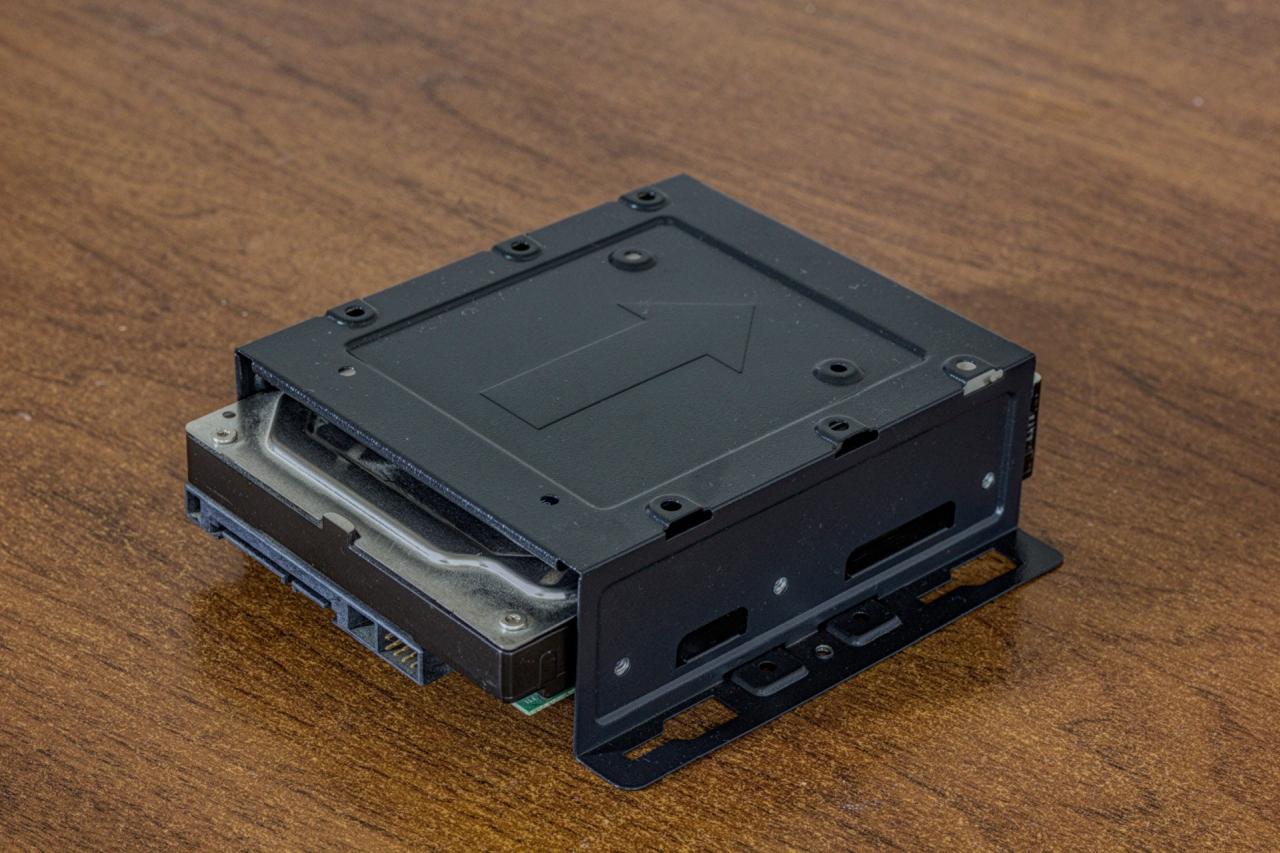

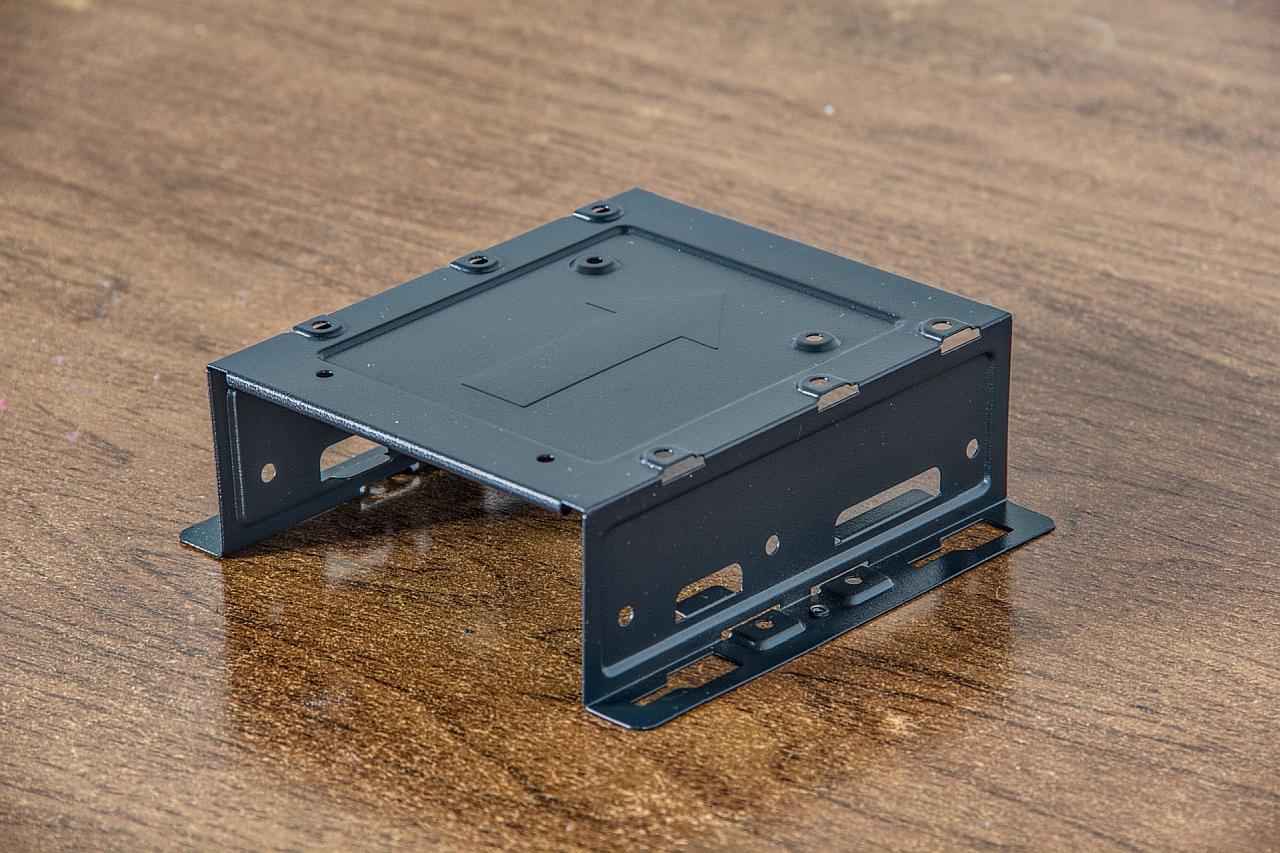

Для установки накопителей предусмотрена дисковая корзина в нижней части корпуса. В ней можно разместить два 3.5” HDD или диски 3.5” + 2.5”. Она неплохо охлаждается, поскольку рядом с ней расположен нагнетающий вентилятор на передней панели.

Для удобства монтажа корзину можно снять, чтобы установить диски вне корпуса.

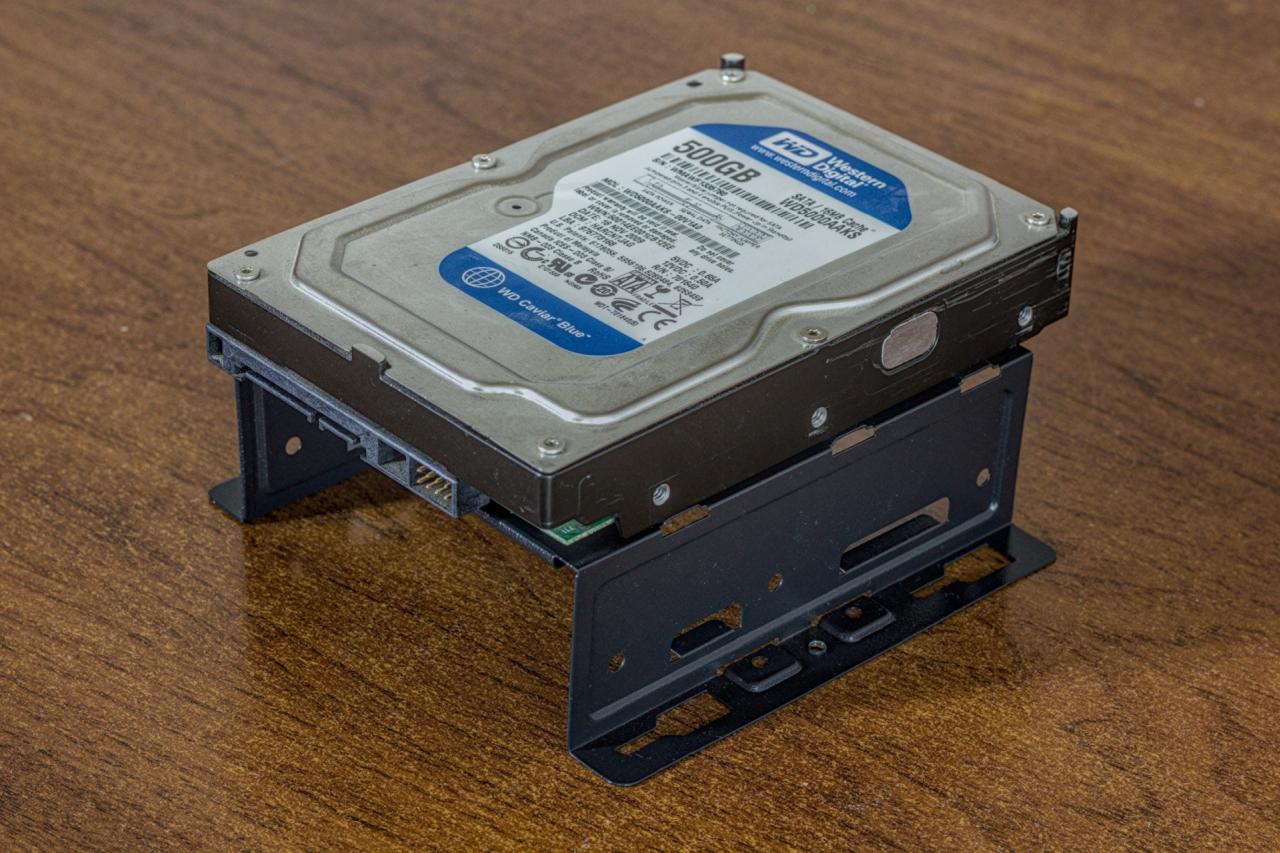

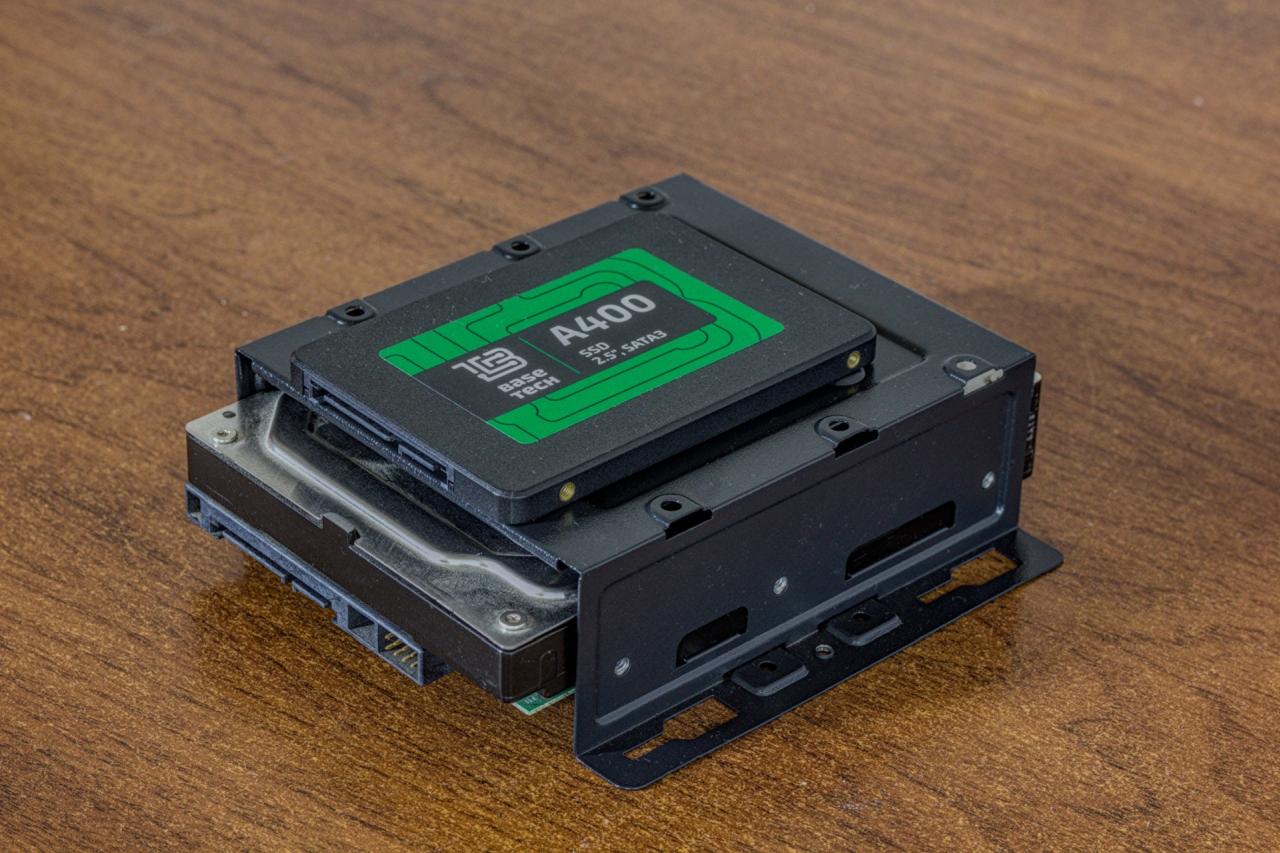

3.5” диски устанавливаются внутри корзины и на её верхней панели. Можно установить одновременно два 3.5” HDD, если первым смонтировать верхний.

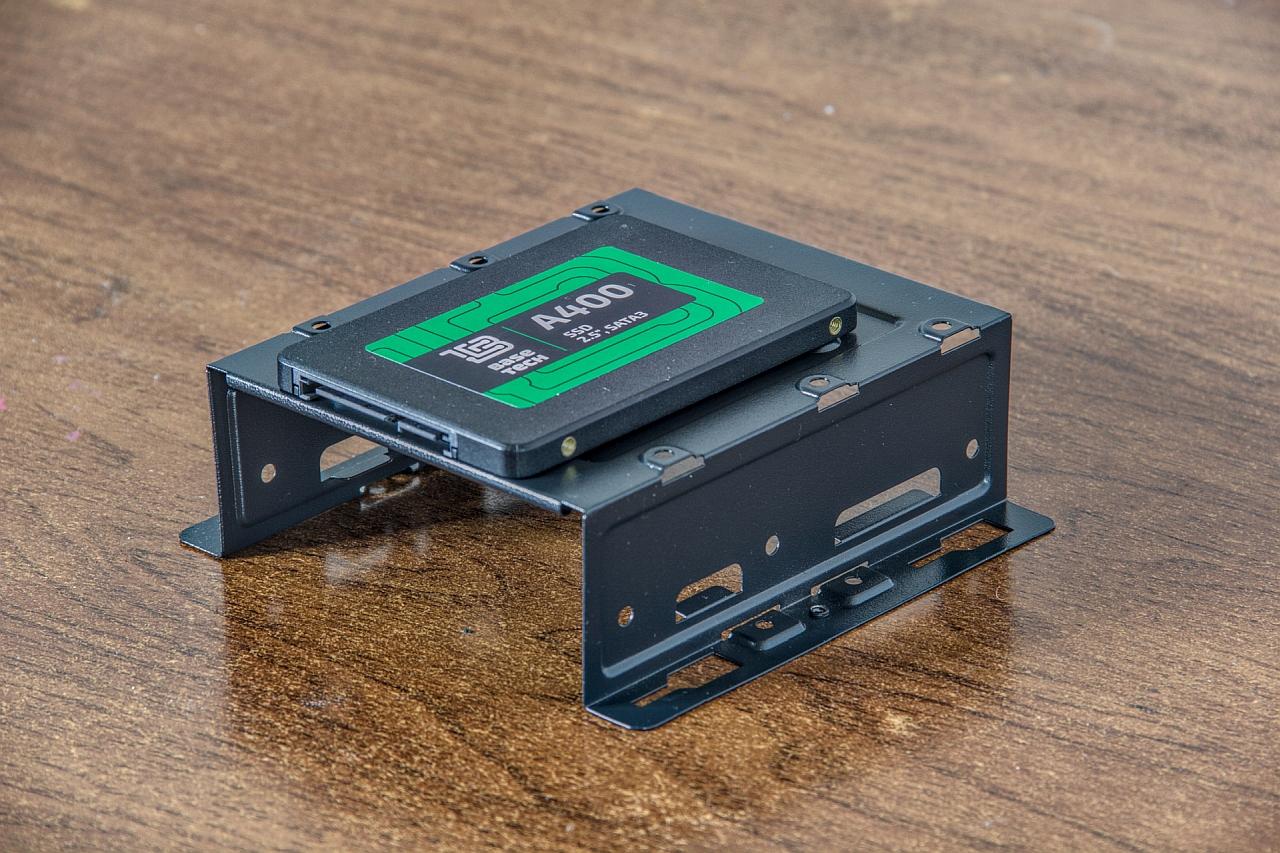

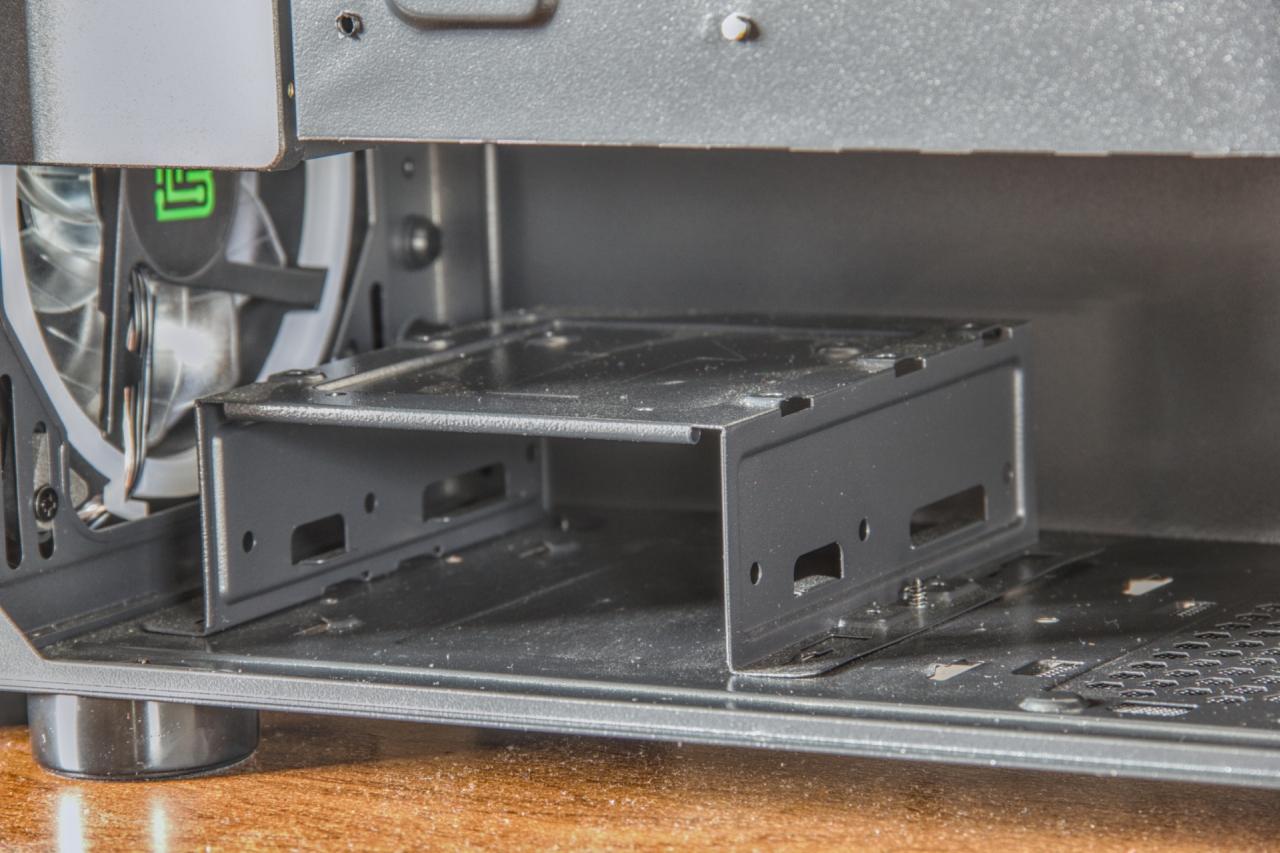

2.5” SSD штатно получится установить только сверху. Чтобы установить один или два 2.5” диска внутри корзины, придётся использовать переходник с 3.5” на 2.5”.

Замечу, что расположение креплений выбрано оптимально — силовые и интерфейсные кабели легко подключаются и не давят на разъёмы дисков. Из минусов корзины отмечу отсутствие антивибрационных прокладок. Если планируете ставить в корпус 3.5” HDD, я рекомендую монтировать его сверху, а между корпусом корзины и жёстким диском проложить резиновые кольца.

Корзину можно сместить на 4 см в сторону задней стенки корпуса, но тут всё зависит от блока питания. Если у вас модульный БП (с отсоединяемыми кабелями), то скорее всего дисковая корзина будет конфликтовать с некоторыми разъёмами БП.

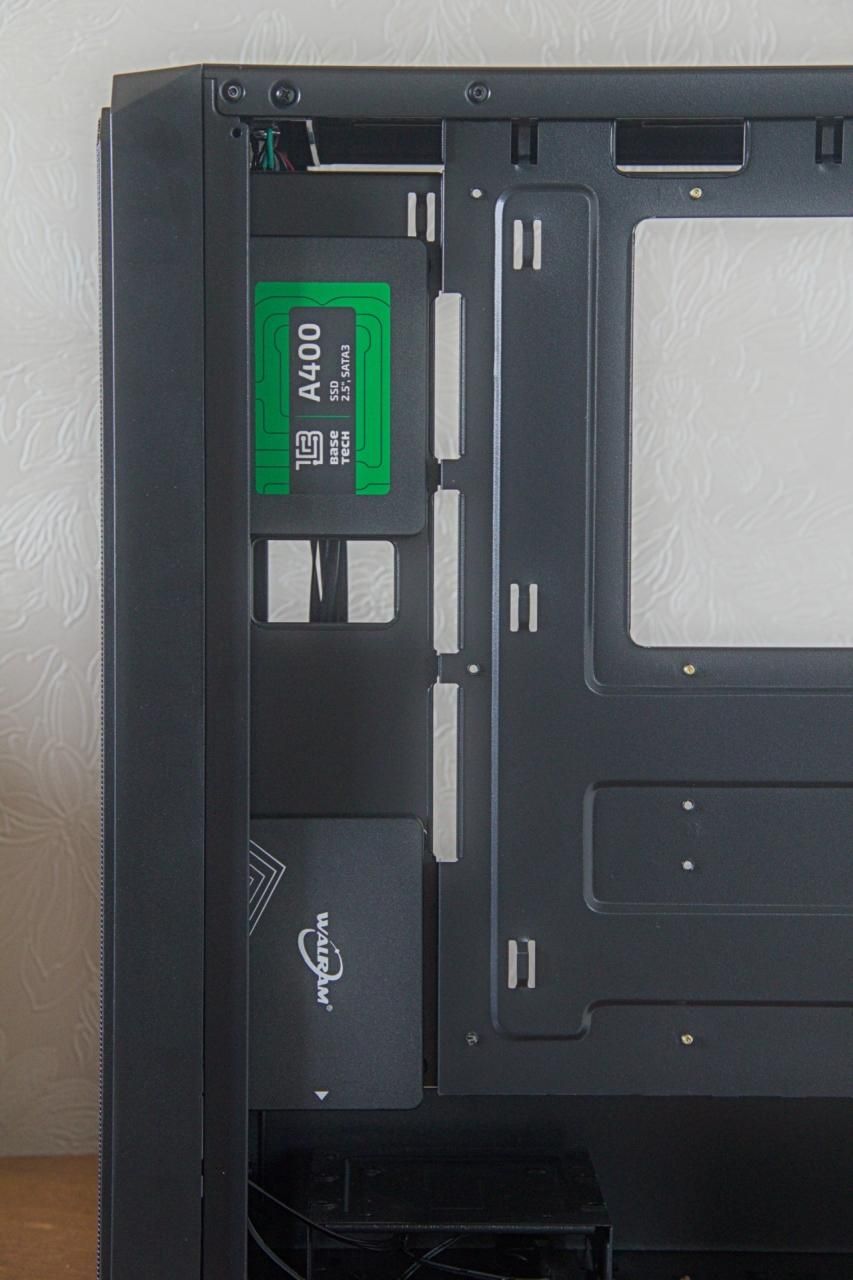

Дополнительно два 2.5” SSD можно установить в нише между поддоном для мат. платы и передней панелью корпуса.

Но я бы не рекомендовал использовать эти точки крепления как минимум по трём причинам.

• Охлаждение в этой нише оставляет желать лучшего

• Данная ниша — единственная, где можно проложить провода от БП и от портов ввода-вывода корпуса

• Монтировать диски неудобно, потому что точки крепления находятся очень близко к передней панели

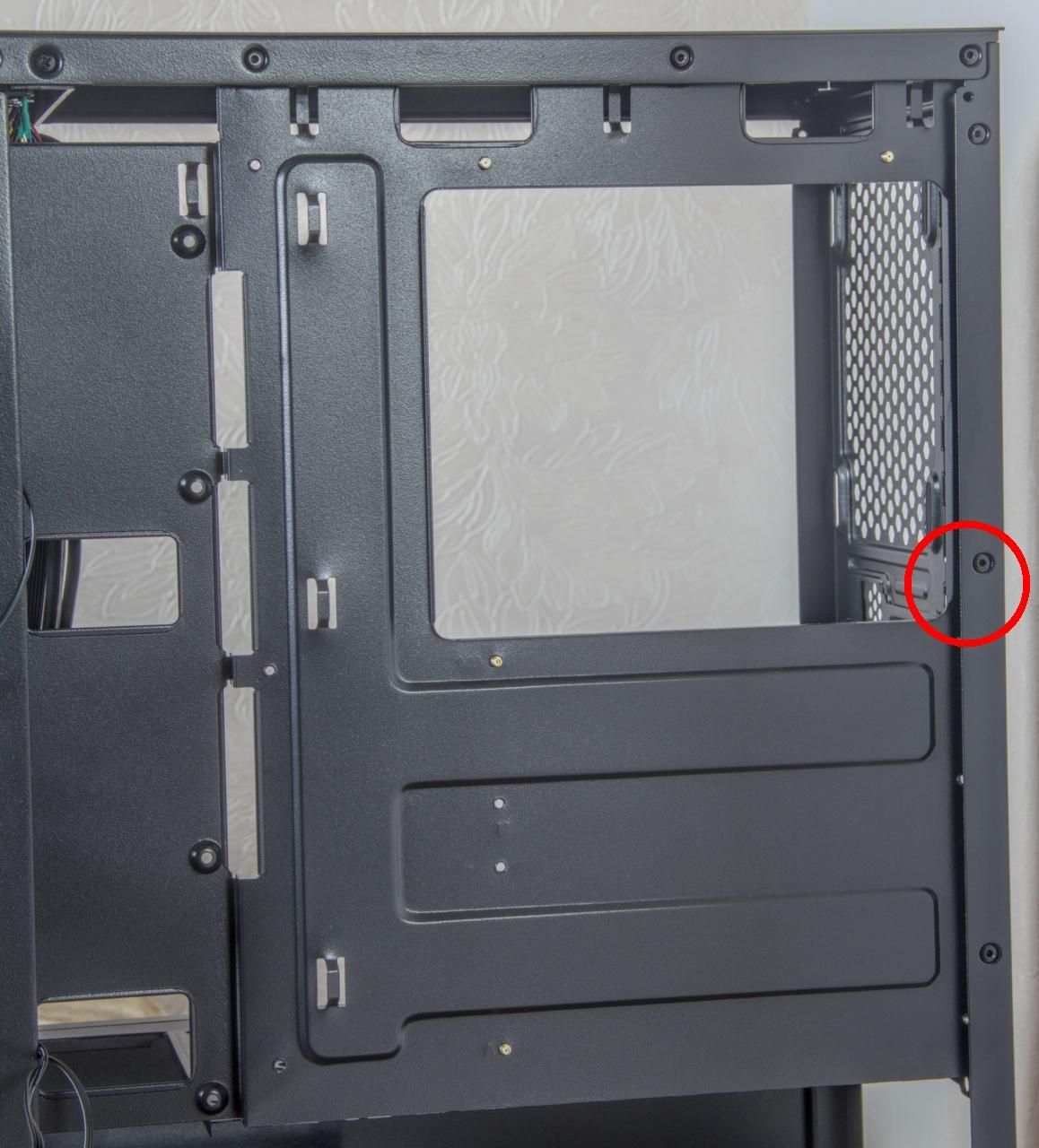

Часть проблем можно было решить, разместив SSD со стороны материнской платы. Однако крепление правой боковой стенки перекрывает доступ к отверстиям для монтажа дисков, а нижний диск невозможно установить из-за того, что он упирается в крышку отсека для блока питания.



Тестирование

Для оценки системы охлаждения был собран системный блок следующей конфигурации:

• Материнская плата MSI MPG Z690 Force WiFi

• Процессор Intel Core i5-12400F

• Кулер Zalman CNPS4X

• Оперативная память Kingston HyperX Fury DDR5 2x16 Gb

• Видеокарта Palit RTX3070 GamingPro

• SSD BaseTech A400 120Gb (2.5” SATA)

• SSD Transcend TS129GMTS830S (M.2 SATA)

• Блок питания Zalman Megamax 800W

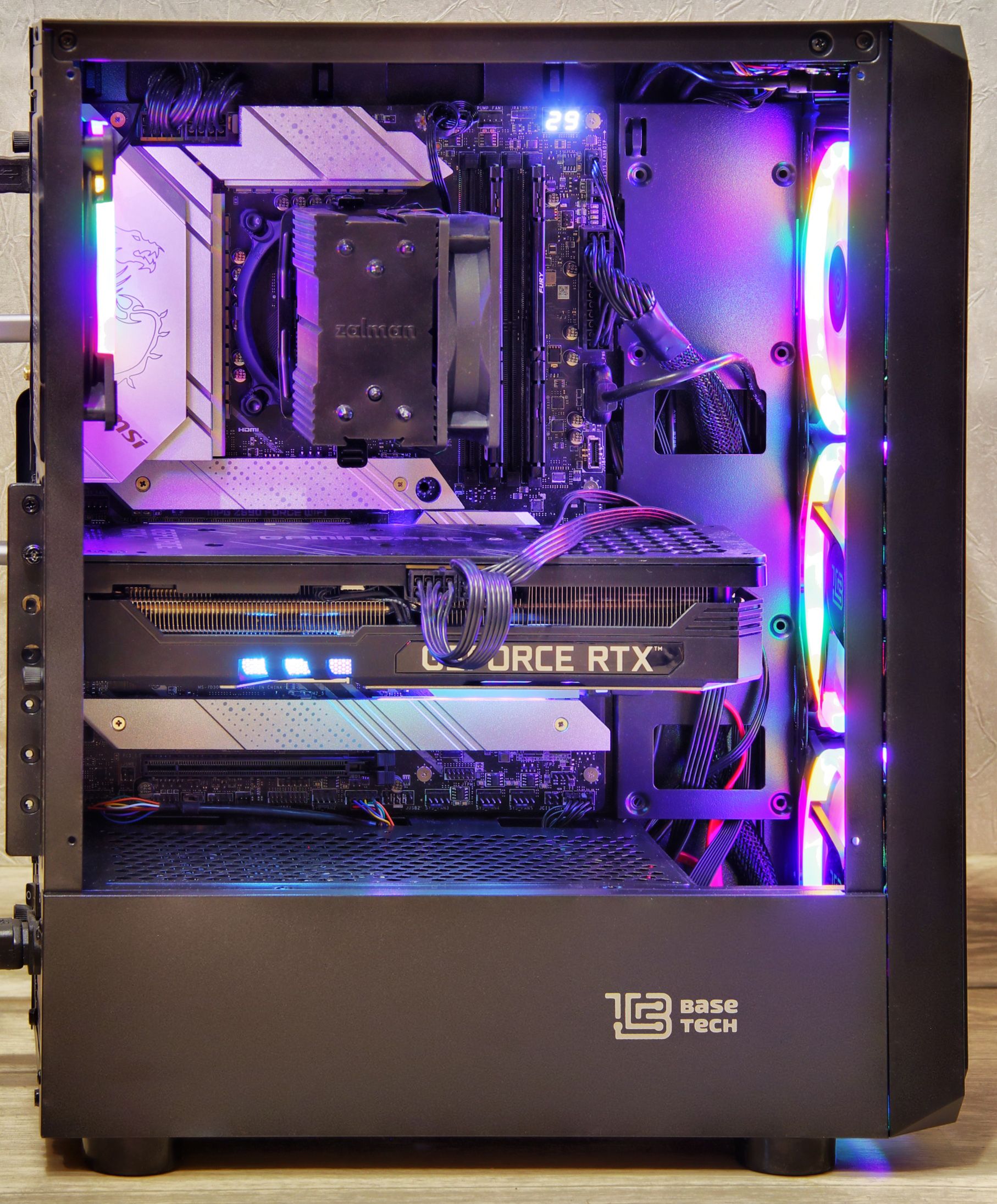

Сборка тестового стенда прошла без неожиданностей. 2.5” SSD нашёл своё место в корзине в нижнем отсеке корпуса, что позволило освободить место для проводов в нише справа от материнской платы. Несмотря на скромные возможности кабель-менеджмента, сборка получилась аккуратной, хотя с нейлоновыми стяжками эстетику можно было бы вывести на новый уровень.

Комплектные корпусные вентиляторы были подключены к разъёму 3pin на материнской плате. С помощью ПО Fan Control скорость их вращения была зафиксирована на 900 об/мин. Скорость вращения вентиляторов процессорного кулера и видеокарты не менялась.

С настройками по умолчанию потребление процессора Intel Core i5-12400F ограничено 65 Вт. Поскольку система охлаждения Zalman CNPS4X расчитана на TDP в 95 Вт (а в реальности способна на большее), я отключил в BIOS материнской платы лимиты PL1 и PL2.

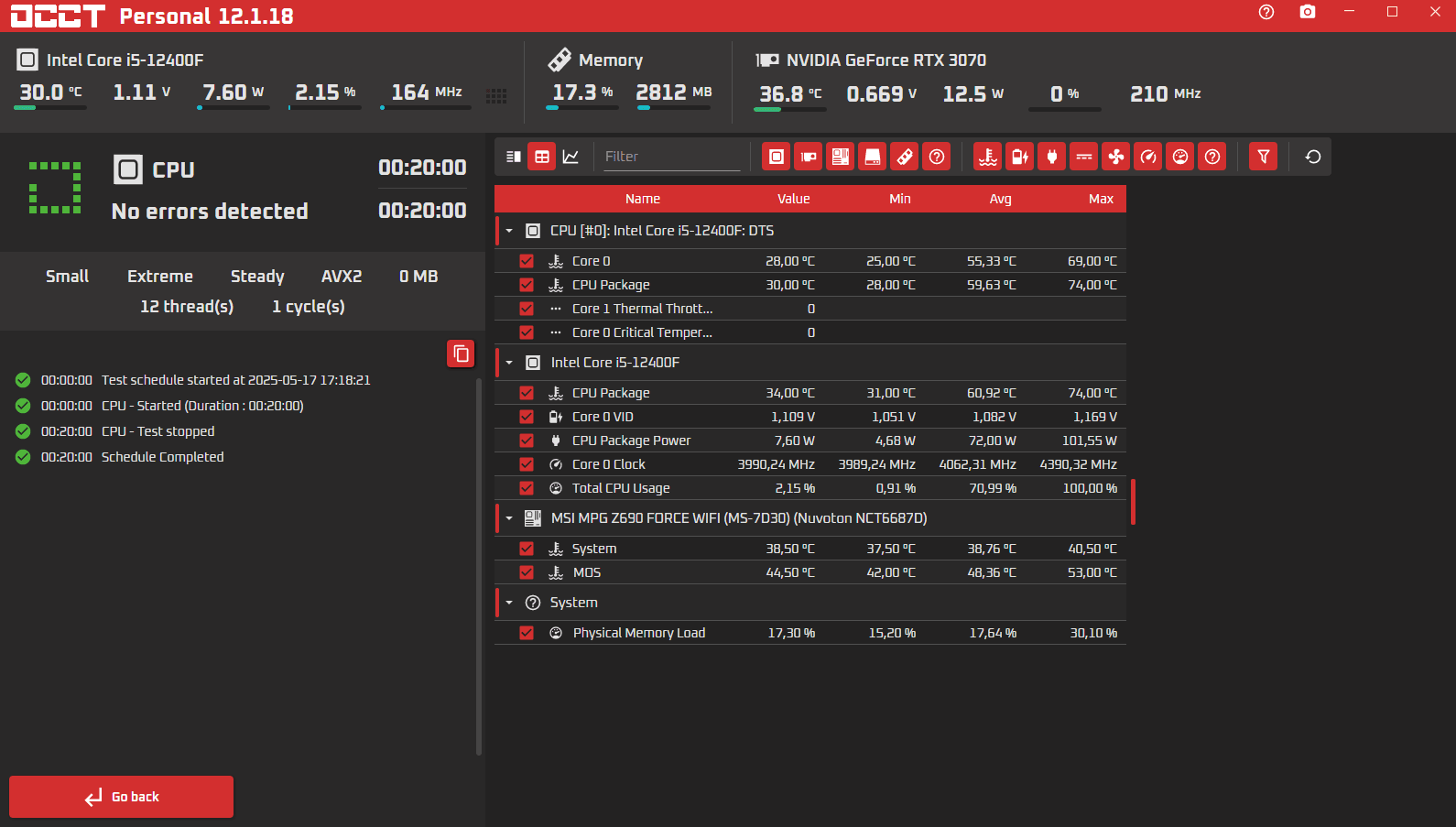

20-минутный тест стабильности OCCT показал отсутствие проблем с охлаждением процессора. При потреблении в 102 Вт максимальная температура процессора составила 74 градуса, что очень далеко от критических 100 °С.

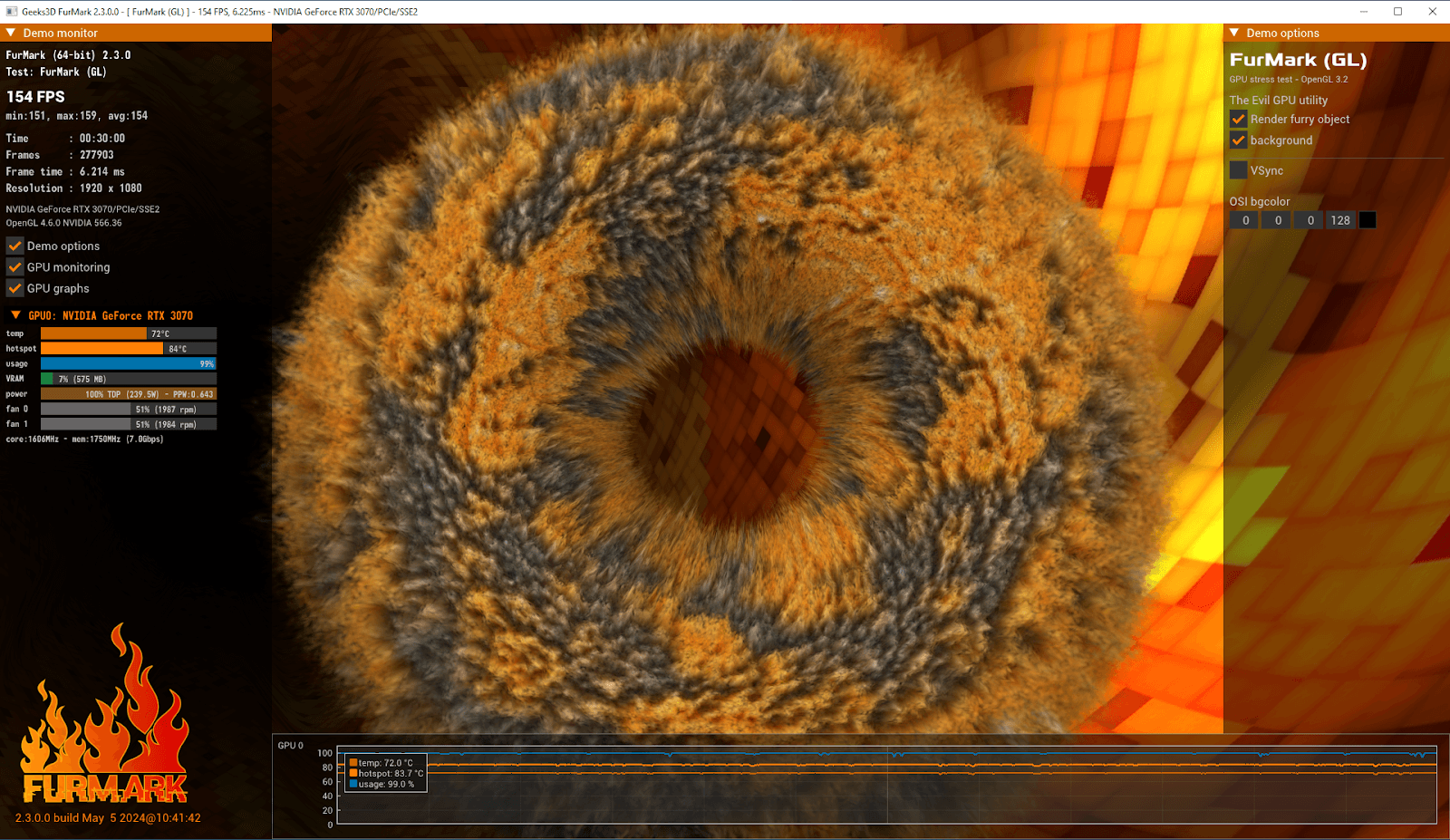

Видеокарта разогревалась с помощью «Мохнатого бублика» (FurMark). Через 30 минут температура Palit RTX 3070 GamingPro стабилизировалась на отметке в 85 °С. Для графического адаптера такого класса результат очень хороший. Замечу, что в большинстве ПК на базе корпуса GFX-03 будут ставиться GPU класса RTX 3060 / 3060 Ti и их аналоги из 4000−5000 серий nVidia, с менее горячим нравом.

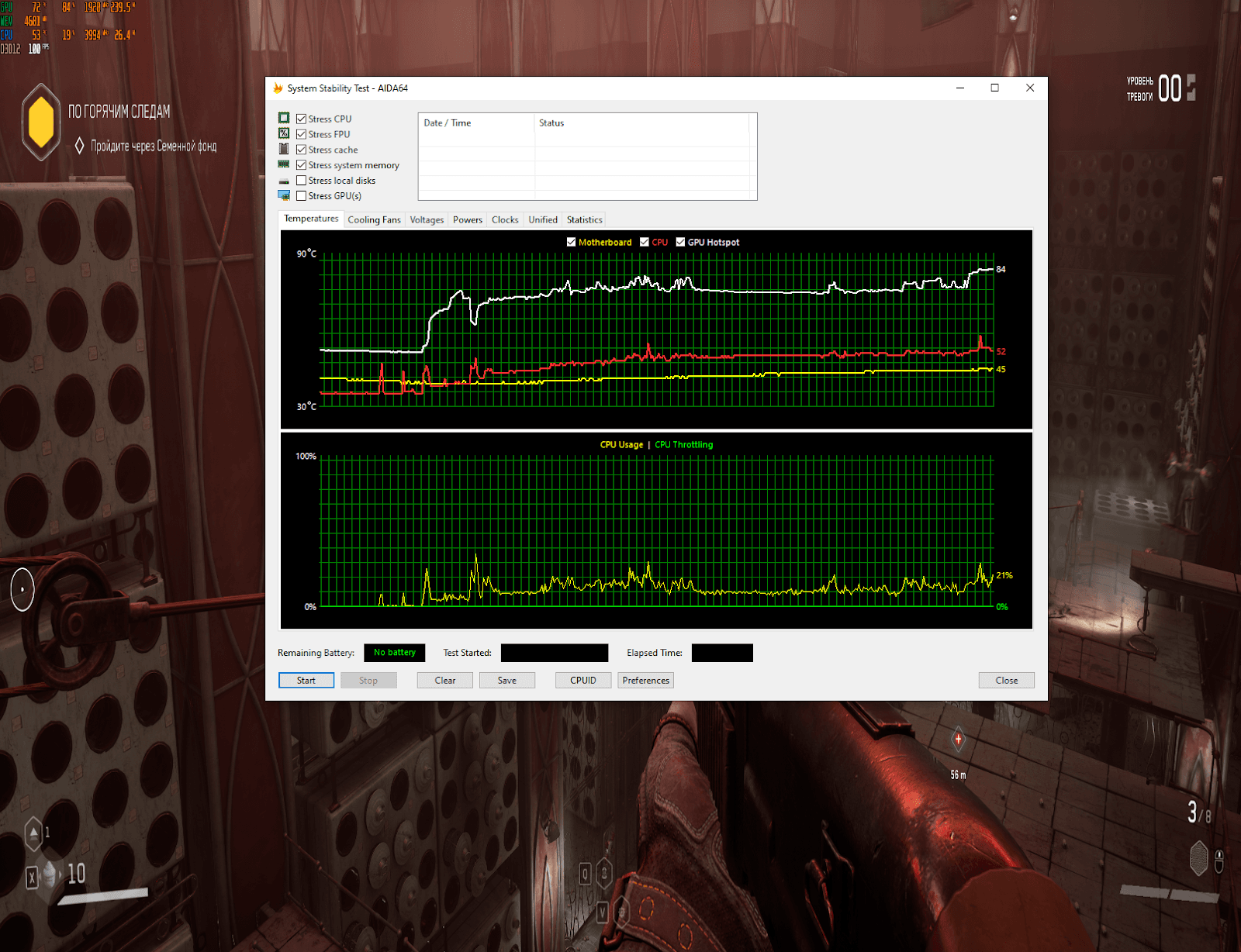

Также я протестировал сборку в двух играх. В блокбастере Atomic Heart низкая нагрузка на процессор и более высокая на видеокарту, что нашло отражение в результатах тестирования. Температура процессора большую часть времени находилась на отметке в 50 градусов, а видеокарта прогревалась до 70. Лишь в редких крупных локациях с большим количеством врагов температура процессора поднималась до 60 °С, а видеокарты — до 85 °С.

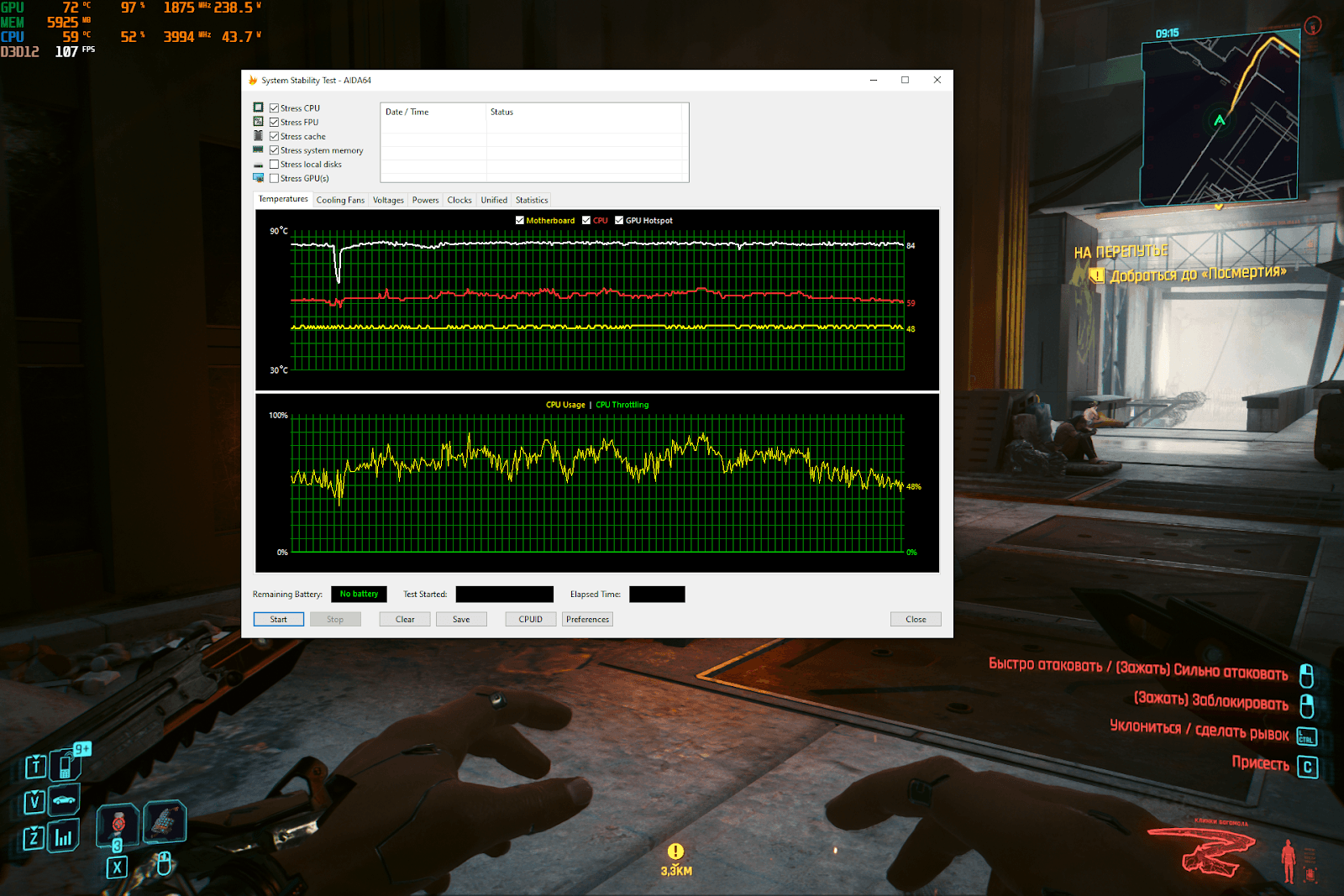

В Cyberpunk 2077, RPG с открытым миром, нагрузка на процессор много выше, что сказалось на его температуре. Большую часть времени она составляла 65 °С. Видеокарте тоже некогда скучать, она практически постоянно загружена на 100%, поэтому её температура в 85 °С не удивляет.

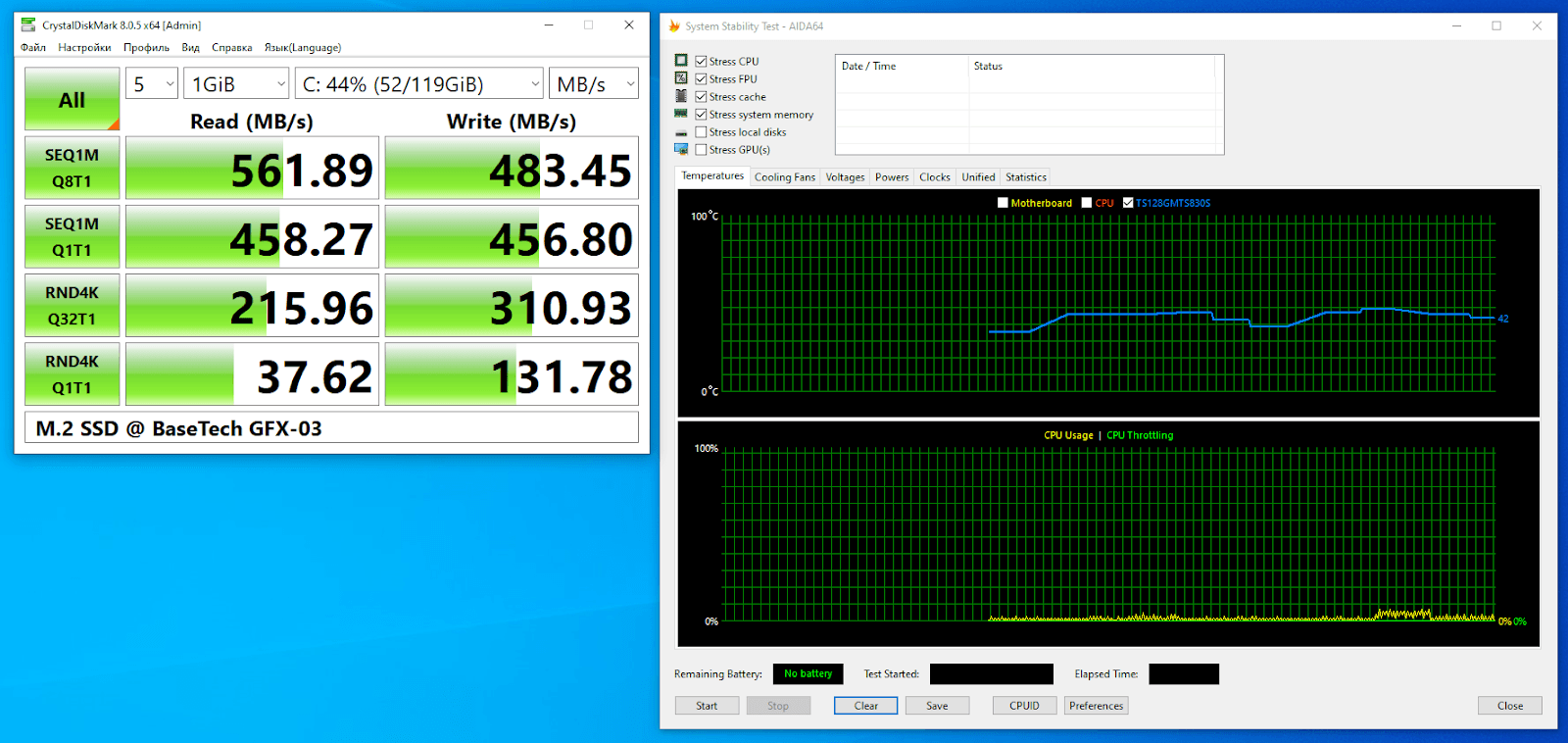

Также я проверил температурный режим дисковых накопителей. Охлаждение M.2 SSD больше зависит от расположения на материнской плате и наличия радиатора. M.2-накопитель Transcend TS129GMTS830S располагался далеко от горячих компонентов и оснащён комплектным радиатором материнской платы. Во время теста CrystalDiskMark SSD практически не нагревался — максимальная температура составила 46 °С в многопоточных тестах на чтение и запись мелкими блоками.

SATA SSD BaseTech A400 отличается горячим нравом. Тем не менее, благодаря расположению дисковой корзины рядом с корпусным вентилятором, температура этого накопителя не превысила 55 °С.

Упомяну и об уровне шума. В комнате с закрытыми стеклопакетами в 2 часа ночи шумомер с расстояния 1 метр показывал уровень звукового давления 36 дБ. Ночью этот шум воспринимается как лёгкое шипение, а днём утопает в фоновом шуме.

При подключении корпусных вентиляторов к разъёму 3pin на материнской плате можно уменьшить их шум, понизив напряжение в BIOS или в программе Fan Control. Однако основной шум исходит не от комплектных вертушек, а от вентиляторов на процессоре и видеокарте. И если вы не гонитесь за минимальным шумом при высокой производительности, акустическая эргономика корпуса вас не разочарует.



Заключение

Корпус BaseTech GFX-03 — хороший вариант для сборки игрового ПК среднего уровня или замены корпуса, когда-то взятого на сдачу. За свою цену кейс предлагает всё, что требуется обычному пользователю.

Плюсы корпуса:

• Комплектная система охлаждения. Массив из 4 вентиляторов с RGB-подсветкой достойно охлаждает комплектующие и не досаждает шумом.

• Компактные размеры — по объёму GFX-03 заметно меньше классических корпусов типа Midi-Tower, благодаря чему не займёт много места на столе или на полу.

• Приятные мелочи — установка БП в двух положениях (чего нет даже в старшей модели GFX-05), три съёмных противопылевых фильтра и удобная съёмная корзина для накопителей.

Из минусов отмечу лишь скудные возможности укладки проводов. За поддоном для мат. платы можно спрятать только тонкие кабели, а ниша справа недоступна при установке в ней 2.5” накопителя. Правда в современных игровых ПК редко встречается больше двух SATA-дисков, поэтому почти наверняка кабельный канал будет свободен.
